Как сделать и установить транец на лодку своими руками?

Лодки ПВХ с транцем в Интернет-магазине

Стремление к совершенству не имеет границ, в особенности когда речь идет о совершенствовании того что является любимым делом.

Любительская рыбалка, бесспорно, относится к таким делам, которые требуют не только трепетного отношения и совершенствования личных навыков, но и применения изрядной смекалки терпения для создания иногда даже уникальных и неповторимых приспособлений.

Одним из таких необходимых приспособлений для надувных ПВХ лодок является навесной транец для крепления мотора.

Большинство производителей резиновых ПВХ лодок в своем ассортименте продукции предлагают лодки различных видов и классов, что называется от «эконом класса», до «элит» или «экстра» класса.

Однако среди рыболов любителей в основном встречаются ПВХ лодки предназначенные для хождения на веслах, а это в основном маломерные одно или двухместные лодки, предназначенные для небольших водоемов.

Вместе с тем, учитывая то, что на рынке давно появились как новые, так и бывшие в употреблении электромоторы для ПВХ лодок импортного производства по вполне подъемной цене даже для начинающего рыболова, у многих появилось желание обеспечить свою лодку таким двигателем.

Кроме того, некоторые рыболовы в своем арсенале имеют и более серьезные лодки и катамараны способные обеспечить нормальное передвижение и с помощью лодочных моторов с двигателем внутреннего сгорания, обеспечивающих движение со скоростью до 12-15 км/ч.

Однако дело за малым – обеспечить надежное крепление мотора к плавсредству, и хотя интернет пестрит предложениями магазинов различных видов навесных транцев у настоящих умельцев всегда получается поистине уникальная конструкция, индивидуальная для каждой лодки.

Транец для ПВХ лодки – виды и конструкции

Как плавсредства бывают самых разных модификаций, так и лодочные транцы отличаются размерами, материалами и конструкционными особенностями. Поэтому прежде чем купить транец для лодки, нужно определиться с точно подходящими характеристиками. В противном случае транец на надувную лодку может не подойти или еще хуже, слететь с судна прямо на ходу, что приведет к очень печальным последствиям. Поэтому разберем подробнее характеристики, которым обладает транец на лодку.

Размер и конструкция транца

Начнем с габаритов, так как у ПВХ лодок они, можно сказать, почти стандартные. По ширине подвесной транец для лодки ПВХ обычно насчитывает 300-400 мм, а высота крепления зависит от высоты бортов, но в любом случае не превышает 380 мм. Вообще, мировой стандарт классифицирует транцы по высоте на модели S (381 мм), L (508 мм) и XL (635 мм), но для малых суден их ПВХ ткани допустимо использование лишь малого размера, т.е. «эСки». А «эль» и «иксэль» уже прерогатива крупных катеров и яхт.

Также в габаритах важны еще два параметра: толщина и угол наклона. Толщина транца зависит от максимально допустимой мощности мотора (указывается в паспорте транспортного средства). Общие рекомендации таковы: для движков до 15 л.с. достаточно 2, 5 см толщины, а при использовании более мощных агрегатов необходимо покупать транцы толщиной в 3,5 и более сантиметров. Что же касается угла наклона, то он не должен выходить за установленный предел в 4-6 градусов. Это стандарт, который улучшает работу гребного винта, а следовательно, обеспечивает высокую скорость лодки и экономный расход горючего.

По конструкции транец для резиновой лодки представляет собой простейшее устройство, которое может состоять из следующих элементов:

• Фанерной пластины с водоотталкивающим покрытием;
• Металлического каркаса;
• Крепежных дуг;
• Рым или Бобышек – скоб с плоским основанием.

При этом в некоторых моделях используются два фанерных листа, соединенных под прямым углом. Такой навесной транец для лодки крепится при помощи шнура. Впрочем, виды креплений стоит упомянуть отдельно.

Крепление транца

В зависимости от конструкции транец на лодку ПВХ или на резиновую лодку может крепиться одним из представленных ниже способов.

Бобышки – на корпус лодки приклеивают две малые бобышки, которые в дальнейшем фиксируют зацеп и большую бобышку. Затем металлическая скоба соединяется с фанерной частью транца при помощи гаек и шайб

Важно отметить, что прочность клеевого соединения обеспечивается термическим воздействием от строительного фена. Шнурование – в данном случае используется специальная накладка с клеевой основой и кольцами, через которые пропускается шнур

Считается, что шнуровка лучше фиксирует подвесной транец к ПВХ лодке, т.к

задействуется вся ширина транца. При этом нагрузка распределяется равномерно и двигатель получает стабильно-устойчивое положение. Но нельзя умолчать и про ощутимый недостаток – шнурование отнимает много времени.

Возможно будет интересно: Одноместная лодка ПВХ — рейтинг моделей, советы по выбору, нюансы эксплуатации Также следует упомянуть, что на основе представленных методов народные умельцы самостоятельно придумывают способы закрепить навесной транец для лодки ПВХ. Например, клеевые пластины соединяют с металлическим каркасом, на который уже устанавливается сам мотор. Такой способ отличается надежностью, но очень трудоемок и занимает большое пространство кокпита.

Кроме того отметим, что транцы бывают стационарные и подвесные. В первом случае устройство монтируется один раз и навсегда, а во втором транцы можно при необходимости снимать и устанавливать по новой.

Материалы для изготовления

Как уже отмечалось, заводской транец на надувную лодку изготавливают из влагостойкой фанеры (транцевая доска), пластика (бобышки) и нержавеющей стали с оцинковым покрытием (крепления). Таким образом, доска и крепления надежно защищены от разрушительного воздействия водной среды, а пластиковым бобышкам обеспечено хорошее клеевое сцепление с ПВХ тканью.

Но встречается использование и других материалов, особенно если судовладелец собирал своими руками транец на лодку ПВХ. В таком случае для доски может использоваться металл, пластик и простая древесина, обработанная защитной пропиткой. Крепления выполняют из металлических профилей, прутов и труб, при этом также заботятся об антикоррозионной защите.

Таким образом, при выборе транца на лодку стоит обращать внимание на каждый из перечисленных параметров. А чтобы получить более полное представление о том, каким должен быть хороший транец, рассмотрим характеристики наиболее популярных моделей. Пластиковый навесной транец для ПВХ лодки

Пластиковый навесной транец для ПВХ лодки

Надувное дно

Лодка с надувным дном низкого давления считается комфортабельным вариантом для сплава. Но неправильная эксплуатация может привести к серьезным последствиям. Самым значительным является разрыв перегородок и образовавшаяся прореха, которая делает невозможной и опасной дальнейшую эксплуатацию надувного судна с НДНД.

Для ремонта надувного дна лодки ПВХ понадобится:

1. Клей-герметик (Бостик, Полигрипп R380);
2. Склеивающий агент (десмодур);
3. Лента уголковая 40 на 40 мм;
4. ПВХ ткань для заплаток;
5. Строительный фен.

Ремонт надувного дна ПВХ лодки производят по следующей схеме:

1. Перевернуть лодку кверху дном.
2. Аккуратно разрезать дно в месте скопления пузыря (лодочной грыжи).
3. Вывернуть днище для доступа к переборкам.
4. Для повышения водо- и теплостойкости клеевых соединений смешать клей и десмодур в пропорции 6-10% на 100 грамм клея.
5. Подготовить уголковую ленту нужного размера и приклеить ее на вертикальную перегородку с двух сторон.
6. Посушить операционное место феном.
7. Приклеить перегородку к днищу и просушить феном.
8. Разрез дна проклеить с двух сторон заготовленными заплатками и также просушить.
9. По истечении 12 часов надуть дно и проверить на герметичность.

Нет ничего хуже для владельца надувной лодки, чем стравливающий киль. Судно на ходу, но значительно теряет свои функциональные свойства.

Для ремонта Киля у лодки ПВХ понадобится:

Ремонт киля у Лодки ПВХ происходит в следующей последовательности:

1. Подготовить киль, прочистив и высушив место ремонта.
2. Набрать клей в шприц и аккуратно ввести в стравливающую щель.
3. Отмерить необходимой длины проклеечную ленту и приклеить ее на место ремонта.
4. Зажать склеенный шов двумя плотными брусками, предварительно обернув их в плотную материю.
5. Просушить феном.

Этап 2. Вырезаем!

Теперь нужно найти замену сгнившей фанере. В оригинале ее толщина 24 мм. Найти такую в продаже не удалось, поэтому за 600 рублей был куплен кусок фанеры ФСФ (влагостойкой) размером 1,5*1,5 метра и от него отрезаны два куска размером 1*0.5 м. Фанеру купили влагостойкую, но вся ее влагостойкость заключена в том, что она склеена клеем, который не боится воды. А сама фанера воды боиться =)

Теперь берем эпоксидный клей, саморезы 3.5*20 с потайной головкой, обильно смазываем один кусок фанеры клеем (у меня ушло примерно 150-200 мл клея), и склеиваем, стягивая саморезами (около 20 штук, равномерно). Под саморезы предварительно сверлятся в верхнем листе фанеры отверстия диаметром 2 мм

Еще нужно обратить внимание, что бы они не попали на границу будующей детали

Оставляем сохнуть на сутки в теплом месте (это важно, эпоксидка сохнет при t выше 15 градусов)

Установка на лодку

Проводится после того, как судно будет полностью накачано. Следующий шаг – разметка маркером мест крепежей рымов или бобышек.

Будущие места склейки рекомендуется сначала обезжирить растворителем марки 646.

Наносим слой клея к рымам, выжидаем 5 минут и крепим их к лодке. Места фиксации хорошо прижимаем, выпуская воздух. Полное высыхание происходит в течение суток.

Количество рымов зависит от размеров крепежных дуг. Как только поверхность просохнет, из лодки стравливаем воздух, чтобы соединить металлические дуги с пластиной. Сначала надуваем судно наполовину, проверяем прочность крепежей и затем уже полностью.

Делаем навесной транец для лодки ПВХ

Сегодня транец стал неотъемлемой частью катеров, моторных и гребных надувных лодок, грузоподъемность которых превышает 220-250 кг.

В зависимости от типа лодки различают два основных вида транца: стационарный (несъемный) и навесной (съемный).

Многие любители активного отдыха на воде, имеющие в своем распоряжении резиновую или ПВХ лодку, желают увеличить скорость передвижения по воде за счет установки мотора – бензинового или электрического. Стационарный жесткий элемент наглухо вклеивается в корму судна заводом-изготовителем. Как правило, он изготавливается из многослойной водостойкой бакелитовой фанеры.

Многие производители включают в комплект поставки навесной транец. Каждый из них имеет свои элементы крепления и предназначен для установки маломощного мотора (до 3 л.с.). Кроме этого жесткий элемент на корме судна из ПВХ часто используется для крепления дополнительного оборудования, например, датчика эхолота.

В том случае, когда навесной транец предусмотрен заводом-изготовителем и входит в комплект поставки, особых проблем не возникает – необходимо закрепить его в соответствии с инструкцией и использовать по назначению.

А вот любителям рыбалки и других видов отдыха на воде, имеющим лодки достаточной грузоподъемности и по различным причинам не укомплектованные жестким элементом для крепления мотора, приходится покупать его или делать своими руками.

Этап 4. Обклейка.

Спустя неделю настало время обклеить фанеру ПВХ, для придания декоративного внешнего вида и для 100% защиты от воды.

Сначала я попробовал использовать обычную толстую ПВХ ткань, но оказалось что на углах приходится клеить ее аж в 3 слоя, что сделало фанеру в этих местах толщиной не 24 мм, а все 28, и она уже точно не влезла бы в держатель транца на лодке.

Решение было найдено весьма специфичное — надувной бассейн для детей за 59 рублей =)

Он сделан из тонкого ПВХ, и даже будучи наклеен в несколько слоев не дает значительной толщины. Им я проклеил торцы с небольшим (1-2 см) нахлестом на боковые стороны.

Клеить этот ПВХ очень тяжело, вся проблема в том, что клей его очень сильно коробит, ПВХ начинает скручиваться и слипаться сам с собой. Клеить лучше в 4 руки. Я клеил небольшими отрезками по 10-15 см, внахлест.

После оклейки торцов — вырезал и приклеил боковинки из ПВХ ткани.

Их клеить одно удовольствие конечно. Вся работа заняла много времени, примерно 5 часов.

Клеил клеем УР-600 по инструкции, «горячим» методом. Сушка клея — минут 10-15 (при рекомендуемых 15-30).

Как закрепить эхолот на лодке

Транец, расположенный на корме, прекрасно подходит для крепления датчика эхолота. Особым преимуществом пользуется выемка для установки жесткой пластины, которая препятствует попаданию воды на прибор.

Варианты установки эхолота на пластине транца:

1. В магазинах можно приобрести готовые крепления, предназначенные для присоединения различных датчиков на пластине. Производственные крепежи изготавливаются из особо прочных материалов, которые обладают устойчивостью к образованию коррозии.
2. Для самостоятельного изготовления крепления под датчик эхолота отлично подойдет алюминиевая или пластиковая трубка.

Для успешного выполнения работы следует заранее подготовить чертежи, на которых отображены размеры, форма креплений.

Как правильно выбирать

Теперь, когда мы знаем все основные конструкции колес, подведем итог

На что важно обращать внимание при выборе:

Форма стоек и материал.Прямая чаще подходит для лодок с пайолами, изогнутая для НДНД. Материал предпочтительнее нержавеющая сталь. Длина стоек

Для НДНД лодок стойки длиннее, чем для пайольных, чтобы была возможность прикрепить их к транцу

Количество и угол отверстий на крепежной площадке.Обратите внимание как устроены на вашей лодке косынки (брызговики), чтобы колеса не упирались в них. Если на фланце есть несколько положений для фиксации стоек в верхнем положении, это добавит удобств при использовании

Выдерживаемая нагрузка.Потребуется хотя бы примерно представлять сколько груженая лодка будет весить и сверить с информацией, которую указывает производитель колес

Если ноша получится непосильной, то стоит рассмотреть вариант покупки усиленных колес — они отличаются от стандарта дополнительными ребрами жесткости на крепежной площадке, усиленными стойками

Тип конструкции.Чтобы выбрать правильный механизм конкретно под вашу лодку можно использовать следующий алгоритм:— посмотрите ширину транца — если он узкий, то учтите поворот мотора, чтобы колеса не мешали;— обратите внимание на угол наклона транца (он есть у большинства лодок) и транцевый выступ на дне если у вас нднд:— и только после этого можно добавить свои «хотелки» к выбору. Если транец нужно засверливать, то заранее продумайте, не помешают ли этому: шильда лодки, фиксатор пайол с внутренней стороны, сливной клапан, крепление датчика эхолота и любые конструктивные особенности конкретно вашей модели

Материал и ширина колес. Колеса ставятся пластиковые, полиуретановые и резиновые. Последние более предпочтительны — они универсальны и хорошо работают на всех покрытиях, их можно регулировать давлением, повышая проходимость. Чем больше радиус колес, тем легче будет преодолевать препятствия. Чем шире колесо, тем лучше оно будет ехать по мягкому грунту. Если подъезд к воде топкий, то обратите внимание на сдвоенные колеса, они решат проблему. Колеса желательно использовать без подшипника — в нем нет необходимости, а условия эксплуатации для него не самые лучшие.

Монтаж на лодку

Перед осуществлением монтажных работ необходимо предусмотреть место для удобного расположения весел на период, когда они не будут использоваться. Полностью накачайте лодку воздухом и, прикладывая весла к бортам, определите оптимальное место, где они не будут мешать размещению транца и двигателя. Маркером отметьте места, где должны находиться защелки для фиксации весла (с обеих сторон лодки).

В кормовой части намечаем места, где будут крепиться лодочные лееры. Для этого прикладываем транец к лодке и делаем отметки в местах, где будет осуществляться крепеж.

Когда разметка готова, можно приступать к остальным этапам монтажных работ:

1. Приложите к отмеченным местам защелки для весел и лееры, и обведите их маркером, чтобы определить места нанесения клея.
2. Полностью выпустите воздух с лодки.
3. Обработайте места склейки элементов наждачной бумагой, для создания шероховатой поверхности с целью улучшения адгезивных свойств.
4. Нанесите первый слой клея на обработанные места и элементы, которые будете приклеивать и оставьте высыхать на время, указанное на упаковке клея (обычно не более 15 минут). После этого нанесите второй слой клея и оставьте еще на 5 минут.
5. Точно по отметке приложите защелки и лееры к бортам и корме, плотно прижмите, положите под пресс и оставьте до полного высыхания.

Если места крепления выбраны правильно, транец надежно держится на корме

Важно! Чтобы ускорить процесс склеивания, можно воспользоваться строительным феном горячим воздухом. Для этого необходимо соединить склеиваемые поверхности и воздействовать на них горячим воздухом, одновременно приглаживая/уплотняя соединение. Чтобы завершить монтаж и установить транец, накачайте лодку на половину общего объема и вставьте крепежные элементы транца в лееры

После этого заполните лодку воздухом полностью

Чтобы завершить монтаж и установить транец, накачайте лодку на половину общего объема и вставьте крепежные элементы транца в лееры. После этого заполните лодку воздухом полностью.

Правила выбора гребного винта

Именно правильно подобранный гребной винт способен создать необходимую частоту вращения коленчатого вала лодочного мотора, но при условии, что дроссельная заслонка открыта полностью и судно максимально загружено. Помимо всего прочего, действительная частота вращения вала мотора зависит от размера гребного винта и технического состояния конкретного судна.

Если лодочный мотор, как и любой другой двигатель, будет эксплуатироваться при завышенных оборотах коленчатого вала, то это в скором времени приведет к негативным последствиям, которые могут сказаться на техническом состоянии мотора, а затем повлечет за собой серьезные неисправности.

Именно качественный и оптимально подобранный гребной винт значительно продлевает эксплуатационный срок службы подвесного мотора.

Идеальным можно считать тот гребной винт, который позволяет двигателю развить рекомендуемое количество оборотов при 80% загруженности водного судна. В случае достижения максимальных оборотов при полной загруженности плавсредства есть вероятность превысить рекомендуемые обороты при неполной загрузке лодки.

Если же двигатель развивает максимально возможные обороты при неполной загрузке судна, то по мере увеличения загруженности он будет «задыхаться». Как результат, неполная и чрезмерная загрузка судна значительно повышает расход топливной смеси и сокращает то расстояние, которое преодолевается на единицу потребления топлива

Именно отсюда исходит вся важность правильного выбора гребного винта

• Диаметр, определяющий максимальный размер гребного винта по лопастям. В частности, грузовые судна используют винты большего диаметра, позволяющие им чувствовать себя уверенно при полной загруженности.
• Шаг определяет длину винтовой поверхности, которая образуется за счет лопасти винта за один оборот. Данный показатель необходим для обеспечения условий движения судна на высокой скорости и к тому же с экономичным расчетом.

Увеличивая шаг винта на одних и тех же оборотах двигателя, можно значительно повысить скорость лодки. Такие действия не только повышают эффективность работоспособности мотора, но и сокращают удельный расход топлива. Увеличение шага винта к тому же улучшает управляемость судна на скоростных поворотах.

Безусловно, материал, из которого изготовлен гребной винт, также считается значимым моментом. В некоторых ситуациях это важнее, чем показатель мощности двигателя. Для двигателей с мощностью 50-110 л. с. оптимальным вариантом являются нержавеющие винты из алюминия или стали.

Итак, установка мотора на лодку – это действительно ответственный момент, поэтому во избежание непредвиденных ситуаций на воде целесообразнее воспользоваться рекомендациями специалистов.

Транец навесной для лодки ПВХ своими руками

Транец – это место крепления подвесного лодочного мотора. Это должна быть надежная, прочно закрепленная конструкция. Поэтому, к процессу изготовления нельзя подходить безответственно. Нельзя допустить, чтобы этот элемент был неустойчивым и не прочным. Ошибки на воде могут закончиться плачевно. Особенно это актуально, когда в лодке находится несколько человек и их благополучие зависит от этого элемента конструкции.

При осуществлении работ следует четко придерживаться основных рекомендаций, учитывая технические характеристики лодки ПВХ вместе с мотором, который будет крепиться к данному элементу.

Самодельный транец для резиновой лодки.

Watch this video on YouTube

Мотор и транец

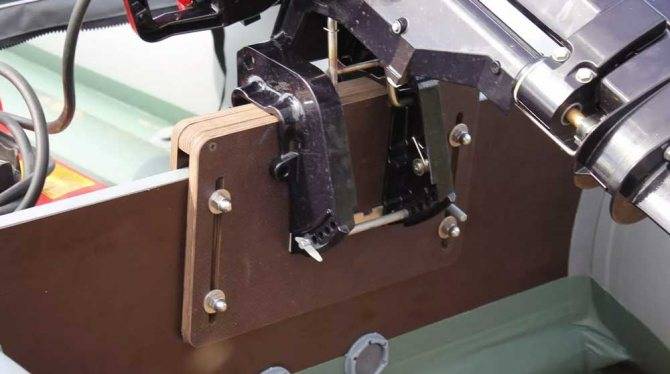

Транец для надувной лодки рассчитывается исключительно под конкретную модель надувной лодки, поскольку конструкции лодок бывают разнообразными и отличаться размерами. Как правило, на те модели лодок, которые продаются без двигателя и рассчитаны под движения на веслах, не допускают установки подвесного мотора, мощнее 3-х лошадиных сил. Такой мотор позволит перемещаться в надувной лодке по воде со скоростью до 10-ти км/час. Подобные надувные лодки имеют ограничения, связанные с массой мотора. По большому счету, подобные лодки не рассчитаны для того, чтобы на них устанавливали лодочные моторы.

Перед началом работ следует внимательно изучить технические данные лодки ПВХ и мотора, чтобы правильно рассчитать подвесной транец.

Поскольку лодка имеет не большие размеры, то транец является дополнительной нагрузкой, тем более с мотором. При этом, нужно учитывать, что лодка сделана из тонкого ПВХ материала.

И все же, подобный транец способен удержать лодочный мотор, силой до 3-х лошадей, что способствует более комфортным условиям рыбной ловли. При этом, следует тщательно продумать всю конструкцию, так как она оказывает существенное давление на корму лодки. Чем больше по мощности двигатель, тем больше его масса и тем большую нагрузку он оказывает на материал лодки.

Конструкция транца

Как правило, навесной транец для лодки – это очень простая конструкция, состоящая:

• Из пластины.
• Из крепежных дуг.
• Из рымов, которые еще называют бубышками.

Пластина изготавливается из пластины и может иметь произвольную форму. Крепежные дуги – это скобы, которые крепятся как к пластине, так и к лодке с помощью рымов.

Рымы имеют своеобразную конструкцию, состоящую из специальных скоб, которые имеют плоское основание.

Материалы для изготовления

Для изготовления пластины годится только водоустойчивая фанера. Она достаточно легкая и прочная, при этом отличается полированной поверхностью, способной защитить конструкцию от негативных природных факторов.

Для изготовления скоб используется прокатная сталь, которая выгибается в зависимости от заданной формы. Самый лучший вариант – это использование нержавеющей стали или стали со специальным покрытием (хром, никель, цинк).

Наличие элементов из стали позволяет создать прочную конструкцию, устойчивую к деформированию. Если элементы имеют защитное покрытие, то конструкция получается долговечной, защищенной от коррозии.

Рым изготавливается из пластика, который характеризуется легкостью и устойчивостью к влаге, а также к другим негативам. К тому же, пластик без проблем клеится к ПВХ основанию, из которого сделана лодка. Для крепления следует использовать только влагостойкий клей.

Изготовление

Все работы начинаются с наличия чертежа. Причем, подойдет чертеж самой простой конструкции транца.

Для пластины используется фанера, толщиной 10 мм. Края пластины следует обработать наждачной бумагой, чтобы не повредить лодку. К пластине крепятся петли, которые послужат креплением для металлических скоб.

Крепежные дуги выгибаются вручную или на станке.

Рымы покупаются отдельно, если все детали готовы, то их следует установить на лодку.

ЛУЧШИЙ САМОДЕЛЬНЫЙ навесной транец своими руками!

Watch this video on YouTube

Замена транца у ПВХ лодки

В конце прошлого года мы с товарищем продали верно прослужившую нам 2 года старенькую уфимку (надо сказать, что 2 года владения лодкой обошлось в 1 тысячу рублей — очень выгодно!) и начали думать, что же купить в этом году.

В целом мы рассчитывали на ПВХ лодку начального уровня с транцем, с тем, что бы иметь возможность плавать с небольшим (до 5 л.с.) мотором. В очередной раз проглядывая avito.ru наткнулись вот на этот экземпляр:

… nissamaran 290! Лодочка 2007 года, очень толстый ПВХ (1100 гр/м2), не рваный, не замятый, все отлично, практически полный комплект (нет сумки под сиденьем). Одна беда — «немного» гнилой транец (фанера), поэтому лодка нам досталась в четверть цены новой.

Изначально был вариант просто подлатать, например залив эпоксидкой, но отклеив ПВХ от транца, стало ясно, что это не поможет. Фанера по низу прогнила насквозь, и как она держалась до сих пор — непонятно.

Прочитав пару статей из интернета, определились, что все довольно просто: отклеиваем старый транец, меняем фанеру и заклеиваем вновь. Ну что ж, приступим!
