Выбор фанеры для изготовления лодки
Основным элементом для изготовления плавательного средства является фанера
Поэтому именно ее выбору следует уделить максимум внимание. Существует множество видов фанеры, которая может использоваться для ремонта, строительства или изготовления мебели
Однако для строительства лодки из фанеры может использоваться только бакелитовая фанера, которая имеет толщину 4-5 мм.
Бакелитовая фанера отличается высоким показателем прочности и при этом обладает устойчивостью к влаге. Для изготовления данного материала используются лиственные деревья. Морская фанера имеет различные сорта. Чтобы лодка не протекала, была прочной и служила долго, следует использовать только элитный материал или первого сорта. При использовании материала более низкого сорта, могут возникнуть проблемы в процессе строительства, а его дефекты станут недостатками плавательного средства.

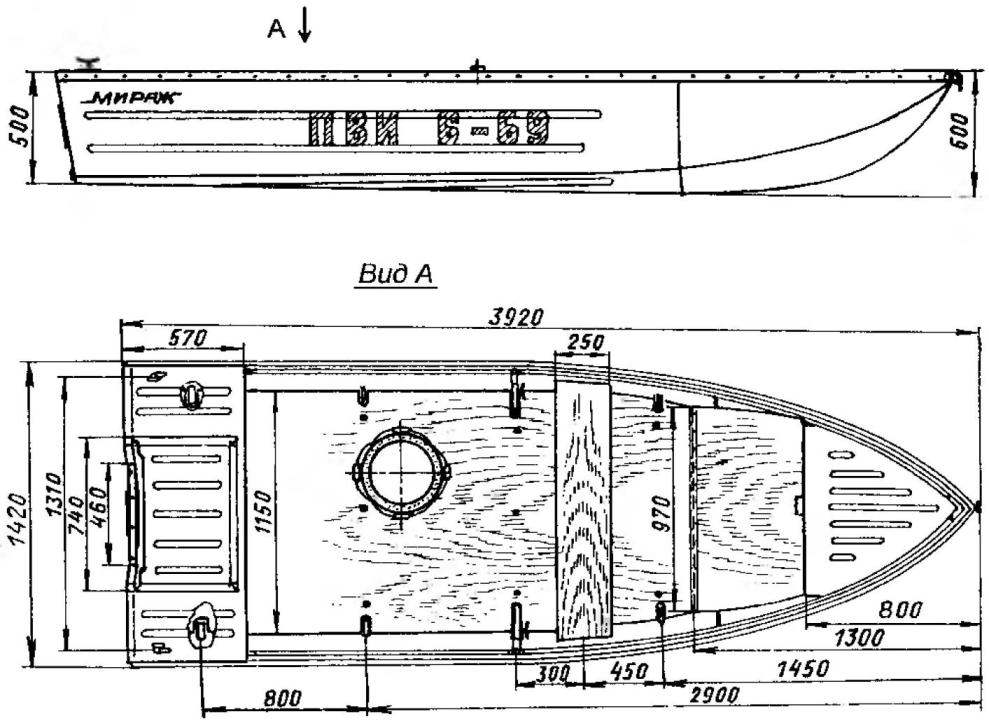

Моторная лодка из фанеры
Схема сборки листов обшивки на скрепках методом «сшей и склей»
а — осаживание проволоки; б — соединение готово под оклейку пластиком; в — оклейка соединения изнутри.

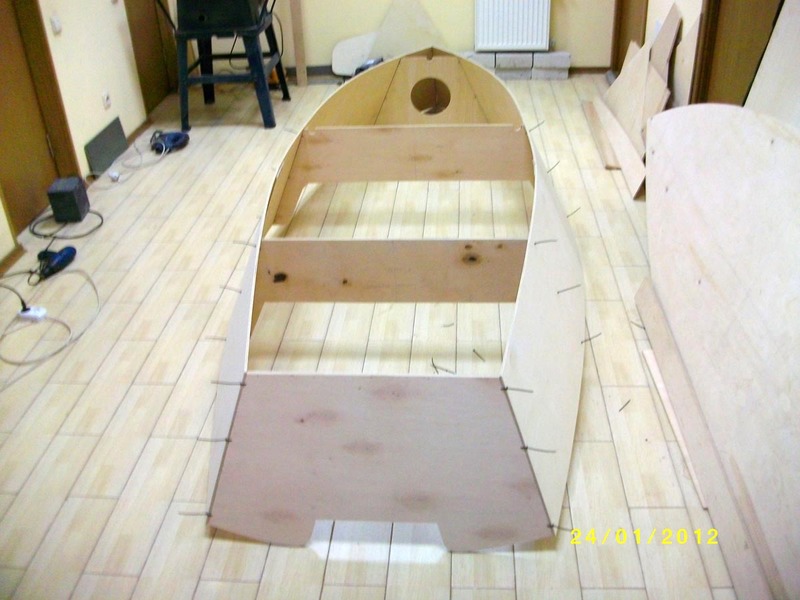

Начинать постановку скрепок лучше с кормы, причем когда скрепки будут стоять на длине паза в 1-1,5 м, рекомендуется временно установить на место транец — он поможет придать днищу нужную килеватость и при дальнейшей работе получить правильный продольный обвод киля. Позже можно будет также временно «наживить» переборку каюты и шпангоутную рамку в носовой части лодки. Пройдя таким образом весь килевой паз, нужно убедиться в правильности обводов и плотности прилегания кромок фанеры, подкрутить проволоку в местах, где появится чрезмерный зазор.
Лодка своими руками из фанеры
Небольшое плавсредство, которое в состоянии взять на борт 2-3 рыболова, имеющее не большой вес, можно легко сделать из фанеры, как одного из самых доступных строительных материалов. Причем, лодка может передвигаться как при помощи весел, так и с помощью лодочного мотора или паруса. Для этого не потребуется особой, профессиональной подготовки, что вполне посильно даже новичкам.
Фанера является достаточно прочным материалом, для того, чтобы построить маленькое судно, не говоря уже о дорогостоящих яхтах, где при их изготовлении широко используется и фанера. Кроме этого, она просто поддается обработке, при применении электрических или ручных приспособлений.
Кроме этого, если на такую лодку установить мотор, то она может развить солидную скорость при не плохих ходовых характеристиках. К тому же, фанерная лодка на много надежнее надувной лодки.
Постройка лодки за 2 недели.
Watch this video on YouTube
Процесс сооружения
Необходимо выполнить такие этапы, чтобы изготовить деревянное судно:
Создание всех деталей с учетом размеров, проставленных в чертеже. Главное — изготовление бортов из двух широких досок. Отпилить края каждой доски с одной стороны под углом 45°. Чтобы носовая часть судна была сделана правильно, при соединении оба пиломатериала надо присоединить друг к другу без зазоров. Доски надо закрепить в таком положении. В этом случае следует взять треугольный брусок и приложить его с внутренней стороны на стык
Важно знать: перед этим этапом доски необходимо тщательно обработать антисептическим раствором и смолой. Далее надо взять веревку и обвязать ее вокруг бортов, чтобы придать лодке необходимую форму
Не следует забывать про распорки, ширина которых должна совпадать с соответствующим параметром судна. Их необходимо установить внутри изготавливаемой конструкции. Следующий этап — готовую заднюю часть, сделанную ранее по чертежам, следует прикрепить к бортам лодки с помощью полиуретанового клея и гвоздей. Дно судна можно сделать из дерева или листов металла. В случае с железом, следует вырезать стальной кусок, размер которого должен быть на несколько сантиметров больше днища лодки. Для крепления можно использовать клей и смолу, а также шурупы, крепить которые надо на расстоянии 15-20 мм друг от друга. Следует тщательно обработать паклей стыки, чтобы исключить протечку судна во время эксплуатации. Сделать деревянное дно труднее, поэтому рекомендуется в этом случае использовать одну широкую доску. Готовую конструкцию следует обработать различными средствами: антисептиком, краской и лаком. Завершающий шаг — внутренняя отделка, суть которой состоит в том, чтобы по периметру судна установить скамейки, стулья и другие дополнительные элементы.

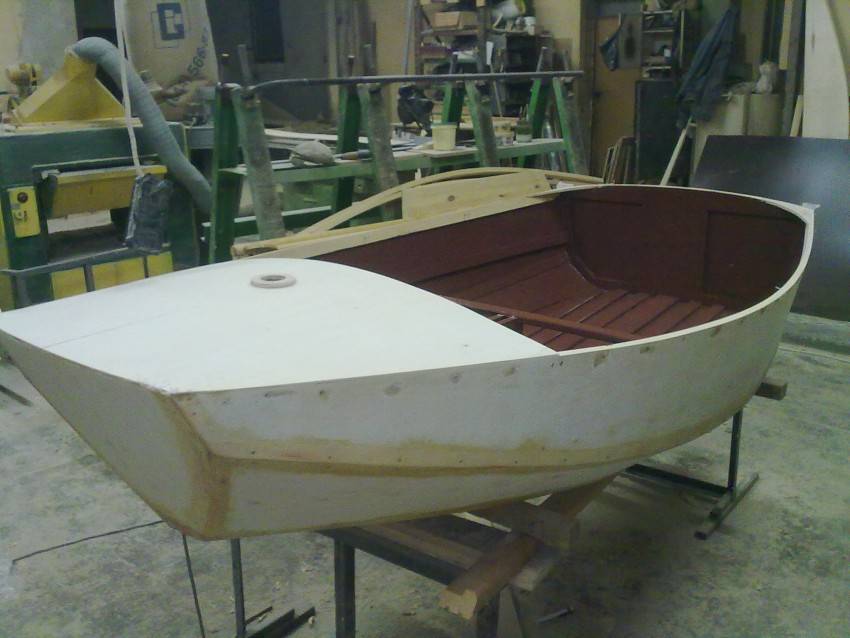

Готовая деревянная лодка на фото выглядит потрясающе (снимок приведен ниже).
Тестирование
В первую очередь лодку нужно проверить непосредственно на месте изготовления. Для этой процедуры судно вверх дном ставится на скамейку или на несколько табуретов. Затем в течение 10 минут на нее из шланга поливают водой. Чем дольше будет время такого теста, тем достовернее получится результат. Затем судно переворачивают и осматривают на наличие возможных протечек воды. Если такой тест лодка успешно прошла, то следующим этапом будет проверка ее уже непосредственно в водоеме. Для начала это делается на мелководье, глубина должна быть небольшой.
Если после спуска лодки в водоем протечек нет хотя бы в течение 40 минут, можно усложнять задачу. На большей глубине обращаем внимание на скорость плавательного средства и выдерживание различных нагрузок. Моторы с маленькой мощностью (до 5 лошадиных сил) рост нагрузок будут переносить намного хуже, чем более мощные
Тут важную роль сыграет длина лодки: чем длиннее она, тем лучше. В среднем такое судно должно выдерживать примерно 150 кг нагрузки. Обязательно пускаем лодку на глиссер, проверяем ее ход и положение относительно водной поверхности.
Окончательное придание влагостойкости

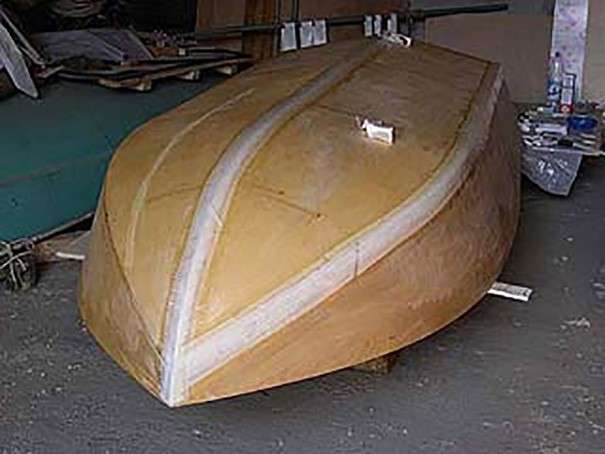

На этом постройка лодки закончена. Осталась внутренняя и наружная отделка, служащая не только для эстетики, но и для того, чтобы лодка не протекала. Обычные деревянные лодки смолят, а вот чем пропитать фанерную лодку – на этот вопрос есть вполне конкретный ответ. Снаружи все швы и весь корпус обрабатываются стеклотканью и клеем, точно так же, как это было проделано при склеивании деталей. Перед этой операцией следует удалить или отрезать торчащую проволоку. Внутри фанерная лодка пропитывается горячей олифой.
При оклейке лодки стеклотканью необходимо тщательно следить, чтобы не было пузырей
Как приклеить транец на лодку ПВХ
Описание рабочего процесса
Отметим сразу – изготовление катера своими руками процесс довольно длительный, к тому же у вас должно быть помещение, в котором будут производиться работы, чаще всего используется гараж или другое строение достаточного размера.
Сооружение корпуса
Процесс производится в следующей последовательности:
Можно сделать чертежи катера своими руками из фанеры, но гораздо проще найти готовый вариант с подходящими вам параметрами, так как есть множество важных нюансов, которые не знают те, кто не является специалистом в области постройки плавательных средств. Лучше всего проконсультироваться со знатоками, чаще всего они могут предложить проект или порекомендовать хороший вариант;
Лучше найти готовые чертежи и выкройки катера из фанеры – своими руками сделать их непросто, и вы сможете сэкономить очень много времени и исключить ошибки и просчеты
Работа начинается с того, что листы сращиваются между собой, это можно сделать с помощью прикрепления накладки, которая закрепляется эпоксидкой и саморезами, важно, чтобы у вас в итоге получились элементы нужной длины. На следующий день можно продолжать рабочий процесс; Чтобы постройка катера из фанеры своими руками проходила максимально качественно и быстро, необходимо на все заготовки нанести координатную сетку размером 100 на 100 мм. Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;
Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;
Изогнутые линии – самая ответственная часть работы при раскройке элементов
После того, как все заготовки нарезаны, можно приступать к следующей стадии.
Сборка
Процесс состоит из данных работ:
- Все проекты катеров из фанеры состоят из одинаковых элементов, поэтому последовательность операций всегда аналогична. В первую очередь скрепляются элементы днища, для этого вдоль соединения на расстоянии 15-20 мм сверлятся отверстия под проволоку и части стягиваются. При этом не стоит прикладывать слишком большое усилие, чтобы не повредить материал;
- Далее устанавливаются поперечные элементы жесткости, которые называются шпангоутами, их проще всего вырезать из фанеры толщиной 9-10 мм. Они приклеиваются эпоксидной смолой и дополнительно прикручиваются саморезами. Также крепятся продольные рейки 50х20, которые называются стрингерами. В шпангоутах можно сразу же сделать вырезы под лаги, чтобы впоследствии не работать в стесненных условиях;
- Затем устанавливаются бортовые элементы, в них делаются вырезы под стрингеры и ставятся сами элементы жесткости, после этого можно приклеивать и прикручивать саморезами фанеру для бортов. Соединения изнутри для дополнительной прочности промазываются эпоксидной смолой и закрываются одним слоем стеклоткани;

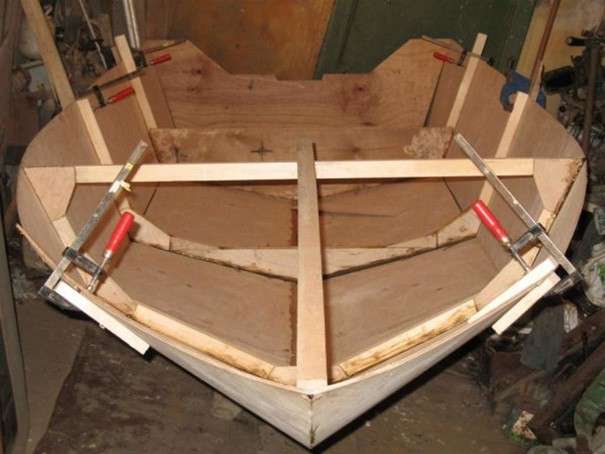

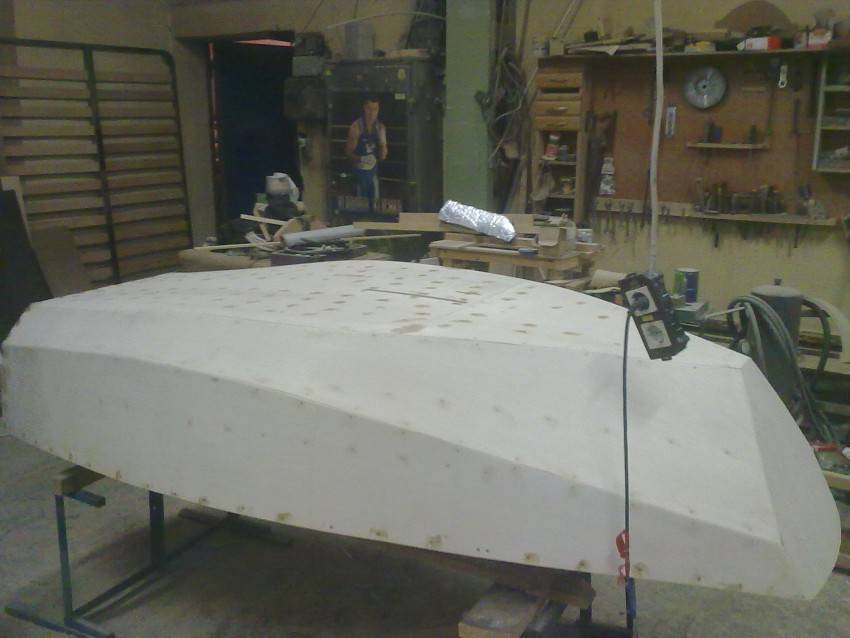

Так выглядит процесс сборки
- После того, как все элементы скреплены между собой, необходимо перевернуть конструкцию. Для этого ее проще всего вынести и сделать это на улице, так как помещение такой площади, чтобы сделать это внутри, найти очень сложно. Для того чтобы не повредить конструкцию, ее проще всего уложить на старые автомобильные покрышки;
- Далее необходимо выкрутить все саморезы изнутри и заделать их эпоксидной смолой, после этого замазываются и все соединения, чтобы заполнить щели и сделать поверхность максимально ровной. После высыхания первого слоя производится наклеивание стеклоткани шириной 10 см, затем клеится полоса 17 см, а третий элемент должен иметь еще большую ширину, чтобы перекрывать два первых, это позволяет придать всем изгибам жесткость;
Чтобы фанерные катера были надежными, необходимо тщательно проклеивать все соединения
- Далее наружная часть оклеивается всплошную, лучше сделать это в 2-3 слоя. После высыхания производится шлифовка и шпаклевка поверхности для того, чтобы она стала ровной;
- Когда поверхность выровнена, можно перевернуть конструкцию для того, чтобы заполнить все полости пенопластом и обшить их листами фанеры изнутри. Сооружение каюты производится по заранее выбранному эскизу, следует помнить, что чем сложнее конфигурация, тем больше времени пойдет на сборку конструкции.
Каюта также оклеивается стеклотканью для усиления
Последний этап – грунтовка влагостойкими составами и окрашивание, важно использовать качественные композиции, их цена выше, но тут не стоит экономить. Если вам не нужен катер, и вы хотите узнать, как сделать лодку, то все производится так же за исключением того, что не требуется сооружение каюты
Аппаратура радиоуправления для катера
Можно взять самый дешевый , однако к нему потребуется 2 шт и .
Да и в дальнейшем, ничего подключить не удастся, даже такой банальной вещи как подсветка включаемая с передатчика.
Лучше взять чуть дороже — , 9 каналов с возможностью микширования позволяют подключить что угодно. Стоимость передатчика с приемникам 2020 рублей. Итого 4170.
Вес крышки получился 590 грамм. Для такой жесткости вполне нормальный результат.
Далее, разместил на крышке главный тумблер питания (он идет в комплекте с резиновым колпачком),
Регуляторы мощности и тумблер для фонаря поместил в емкость от пудры, которую посадил на клей «жидкие гвозди» для полной гидроизоляции.
Для телефона-приемника и вольтметров я использовал внешнюю распределительную коробку.Также в ней помещаются контакты аккумулятора для заряда АКБ. На тыльной стороне вывел разъем для выгрузки.
Особенности самодельного плавсредства
Из современных строительных материалов можно построить судно на 2−3 человека. Самодельные лодки для рыбалки могут оснащаться веслами или мотором. Некоторые устанавливают на лодку парус. Установить мотор на водный транспорт не составит труда, но надо понимать, если вы постоянно посещаете небольшие озера или пруды, то в этом случае наличие мотора будет нецелесообразным.
Умельцы для изготовления лодки своими руками в основном используют бруски для каркаса и фанеру для обшивки конструкции. Если же вы любитель поплавать на больших водоемах, то вполне можно соорудить полноценный катер с крышей. Для этого также потребуется фанера, брус и оцинкованный металл. Для увеличения срока службы лодки обработайте дерево антисептическими средствами и выполните покраску.
Лодка оснащается мотором в том случае, если судно было сделано качественно. Потому что при плавании на солидной скорости конструкция может развалиться. Однако деревянное судно куда лучше, чем надувные модели. Рыбаки часто заплывают в сложные места с корягами, а для резинового плавсредства — это может закончиться зацепом за ветки и разрывом корпуса.
Технология изготовления лодки
Изготовление лодки из фанерных листов является достаточно сложным процессом. Однако если придерживаться рекомендаций и последовательности выполнения работ, сделать такую лодку можно всего за несколько дней. Пошаговое описание процесса изготовления лодки:
Согласно предварительно составленному чертежу необходимо выпилить при помощи лобзика необходимые детали
Крайне важно, чтобы детали получились точно такого же размера, как и на чертежах. В противном случае при сборке возникнет нестыковка и придется заново выпиливать детали
Допустимая погрешность составляет всего 1 мм.
Необходимо склеить детали заднего борта и шпангоутов. Это гарантирует высокий уровень прочности и необходимую толщину конструкции. После склеивания данные элементы станут достаточно тяжелыми, однако на качестве лодки это никак не скажется.
Для соединения транцев и шпангоутов рекомендуется использовать дополнительные закрепляющие элементы, что гарантирует высокий показатель прочности. Для этого лучше всего использовать саморезы. Их длина должна быть такой, чтобы прочно соединить детали, но при этом не пройти насквозь них. Для работы рекомендуется использовать оцинкованные саморезы.
Чтобы упросить и облегчить работы, необходимо изготовить козлы, используя при этом брусья размером 50 на 50 мм
На них будет удобно поместить транец при установке.
После чего необходимо прикрепить днище и бортики к транцу так, чтобы на носу они соединились.
При использовании фанеры небольшой толщины рекомендуется все детали дополнительно обработать клеевым составом, уделяя особое внимание местам стыков деталей.
При строительстве моторной лодки транец следует обязательно проклеить стеклотканью, а также дополнительно укрепить досками из твердых сортов.
По окончанию черновой сборки все элементы необходимо зафиксировать и проклеить. Останется только зашпаклевать неровности, грунтовать и покрасить.
Несмотря на сложность проведения сборки, данный вариант изготовления плавательного средства является наиболее доступным. Однако следует использовать качественную фанеры, которая прослужит долго, и не будет впитывать влагу.
Что и для чего можно изменить при постройке лодки
Днище. Если плыть не далеко, волны на водоеме не бывает, а каждый см осадки имеет значение, днище вообще можно сделать прямым (без кривизны). Но на такой лодке корма начнет тянуть за собой воду и грести будет тяжело. В этом случае днище у лодки шириной 120 см лучше сделать пошире (примерно 1 м) при ширине транца 80 см.
Если придется пробираться сквозь камыши, можно сделать днище поуже, но при его ширине менее 70 см уже «не стрельнешь» и спиннинг забрасывать придется осторожно. Особенно, если вода холодная!. Для желающих построить себе лодку из одного листа фанеры, по форме напоминающую обычную деревянную килевую лодку, на рис
4 приведена конструкция «киля», который образуется при формировании днища из двух заготовок из фанеры, соединяемых под углом 100°…120°
Для желающих построить себе лодку из одного листа фанеры, по форме напоминающую обычную деревянную килевую лодку, на рис. 4 приведена конструкция «киля», который образуется при формировании днища из двух заготовок из фанеры, соединяемых под углом 100°…120°.
 Рис. 4. Так стыкуют половинки днища при образовании «киля». |
Нос. Если у лодки сделать нос прямоугольным, как у «оптимиста», ее грузоподъемность и остойчивость возрастут
На ней можно будет плавать и втроем, если вести себя осторожно. Но грести против волны и ветра, а также пробираться сквозь камыши будет труднее
Еще понадобится подыскать для носа кусок фанеры или дощечку, что к тому же увеличит массу лодки.
Мотор. Если транец подкрепить, можно на нем подвесить и моторчик мощностью 5 л. с., но гораздо безопаснее использовать моторчик мощностью не более 2 л. с. или электромотор «Снеток», например. Но опять же — это дополнительный вес.
Кормовая банка. Постоянная кормовая банка, понятно, увеличит вес лодки, а ведь после долгой гребли и рыбалки каждый лишний грамм лодки кажется килограммом. В банках в виде ящичков можно кое-что хранить, но помните, чтобы что-то достать оттуда, с банки надо встать, а это не всегда безопасно.
Киль. Подобный плавник в кормовой части лодки (его размеры: длина 1 м, высота 7 см, толщина 25 мм) поможет, особенно неопытному гребцу, удержать лодку на курсе, но окажется помехой при отходе лодки от берега с отмелью. Вообще-то киль советую сделать, а если он будет мешать, то рубанок уже изобрели, а вот подрабатывать киль топором не советую.
Паруса. Для нашей лодки вполне допустим парус, руль и шверт от «оптимиста». В результате получится маленькая «Очаковская шаланда».
Однако, принимаясь за модернизацию лодки, помните, что любые усовершенствования и приспособления тянут за собой целый воз проблем и дополнительных материалов. Может проще будет подыскать проект другой лодки. На сайте vodnyimir.ru, например, их очень много, хороших и разных. Достоинства же этого проекта: минимальная стоимость и трудоемкость, отсутствие особых требований к квалификации мастера-исполнителя и очень даже удовлетворительные (!) потребительские качества лодки.
Как сделать лодку из пенопласта своими руками
Лодка из пенопласта легка в изготовлении
После изготовления чертежа с подробным нанесением всех элементов лодки, можно приступать к сборке каркаса. К скелету лодки будут крепиться внутренняя, внешняя, и главная обшивка. Он должен быть прочным, поскольку от этого зависит качество плавсредства. Главная обшивка, сделанная из пенопласта, придает судну устойчивость и непотопляемость на воде. Элементы главной обшивки должны быть плотно приклеены друг к другу, чтобы не пропускать влагу. Внутренняя обшивка служит защитой хрупкого пенопласта от механических повреждений внутри судна, а внешняя – с внешней стороны, она должна быть водонепроницаемая и прочная.
Изготовление каркаса
Важную роль играет каркас лодки
Скелет лодки изготавливается из деревянных брусков. Это важная часть конструкции, и она должна быть прочной, жесткой и надежной. Он собирается по частям: замеряется каждая составная деталь, и скрепляются друг с другом на шурупы или гвозди. Чтобы сделать каркас еще более прочным, поверх креплений из шурупов можно прикрепить металлические уголки и пластины. Ребра каркаса выполняются из фанеры. Когда он будет собран, можно приступать к изготовлению обшивок.
Изготовление главной обшивки
Внимательно подходите к выбору эпоксидных смол
Главная обшивка позволит сделать так, чтобы лодка из пенопласта своими руками не тонула, а хорошо держалась на воде. Для ее изготовления нужно взять листы пенопласта толщиной 5-10 см, эпоксидный клей, острый инструмент для резки пенополистирола, а также измерительные приборы.
На листы пенопласта наносятся замеры площади каркаса всей лодки. Затем они разделяются на отдельные замеры, которые в дальнейшем будут собираться воедино. Поскольку пенопласт нельзя сгибать, угловые соединения выполняются из трех элементов. Чтобы прикрепить пенопласт к каркасу, можно использовать эпоксидный клей, которым склеиваются листы, а также гвозди с широкими шляпками из плоских металлических пластин.
Изготовление внутренней и внешней обшивки
Внутренняя обшивка служит защитным каркасом для главной обшивки из пенополистирола. Она помогает сохранить целостность материала от различных механических воздействий, в том числе под давлением веса человека, находящегося внутри судна. Для изготовления внутренней обшивки можно взять фанеру. Сначала вымеряется площадь внутренней поверхности судна. Можно зашить всю площадь внутри лодки полностью или только пол и нижнюю часть бортов. После проведения замеров они наносятся на фанеру, после чего она отдельными частями приклеивается на главную обшивку с помощью эпоксидного клея. Нужно следить за тем, чтобы фанера не прогибалась под весом человека, повреждая пенополистирол.
Внешняя обшивка обязательно должна выполняться для того чтобы катер не повредил дно или борта о неровности дна или прочие препятствия. К тому же, она создаст водонепроницаемую поверхность. Для создания защитной поверхности наклеивается фанера на те места судна, где вероятнее всего может возникнуть пробоина, а также нос лодки. Остальную часть корпуса можно покрыть брезентом для устойчивости от влаги.
Это интересно: Паркетный лак двухкомпонентный, акриловый, матовый и глянцевый: это познавательно
Самодельная лодка из фанеры
Как самому сделать лодку для рыбалки из фанеры? Для работы потребуется точный чертёж и фанера — проклеенный натуральный берёзовый шпон толщиной приблизительно 5 мм.
С помощью бумажных шаблонов на фанерные листы наносятся выкройки деталей.
- Пилой по дереву или электролобзиком необходимо вырезать все заготовки.
- Склейте транцы со шпангоутами.
Теперь прикрепите к транцу днище и борта, сведя их спереди друг с другом.
- Для крепления деталей обшивки используется шовный материал (в случае, если лодка изготавливается не из очень толстой фанеры) или клей. В этом случае необходимо стесать края фанеры под углом.
- Убедитесь в том, что все детали сходятся по размерам. В противном случае придётся разобрать лодку и исправить недостатки.
Склейка
- Возьмите эпоксидную смолу и аэросил и смешайте компоненты 1:1 при помощи специальной насадки на дрели.
- Усиление углов между бортами, днищем и транцами выполняется деревянными галтелями — небольшими уголками, предназначенными для жесткости соединения.

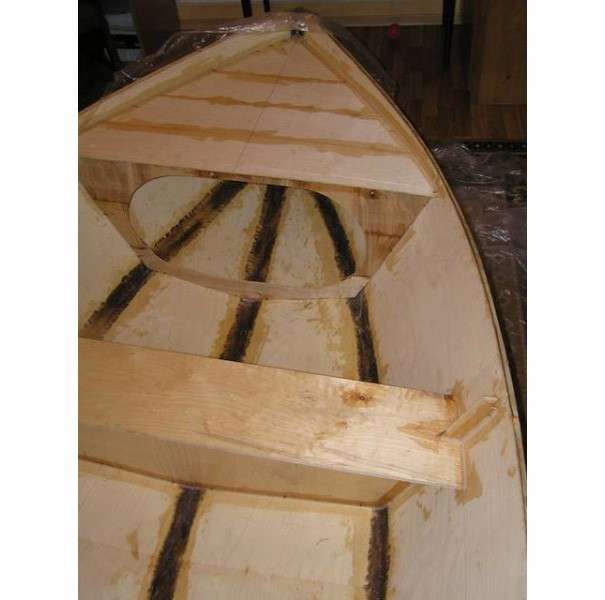

- Теперь следует наклеить на все внутренние поверхности швов полоски из стеклопластика или стеклоткани. При этом необходимо тщательно промазывать все стыки эпоксидно-аэросильной смесью.
- Необходимо дождаться, пока клей полностью просохнет, а после этого следует установить шпангоуты в соответствующие места.
Теперь требуется уложить на днище настил, прикрепить уключины и сидение.
- Если конструкция лодки предполагает кокпит (закрытая носовая часть), то следует установить крышку, зафиксировав её на бортах и шпангоутах.
- После того как лодка полностью просохнет, переверните и отшлифуйте её наружную поверхность. После этого требуется проклеить дно стеклотканью и обработать швы эпоксидным составом.
Перед покраской необходимо обработать наружную поверхность конструкции пропиткой для древесины, зашпаклевать все щели и обработать грунтовкой.
- Покрасить лодку лучше всего специальной пигментной смесью, предназначенной для деревянных судов, но можно использовать и любую обычную краску.

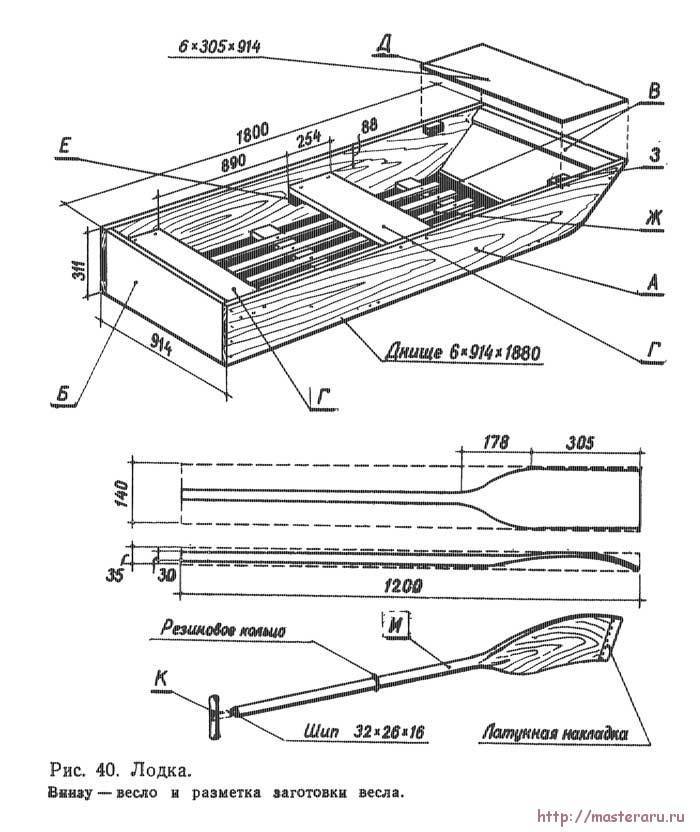

Весло, уключина и подуключина гребной лодки фофан
увеличить, 2541х882, 213 КБ1 — весло, лопасть получается путем приклеивания боковых брусков 50х50 к основной заготовке сечением 50х50 мм; 2 — манжета, кожа, полиэтилен или медь; 3 — упорное кольцо; 4 — конец лопасти, оклеить стеклотканью на эпоксидном связующем либо оковать латунью δ=0,4-0,6 мм.
Другими деталями насыщения лодки являются рымы для носового и кормового швартовных концов (их можно вырезать из капронового шнура диаметром 8-10 мм длиной по 6 м), сварные металлические подуключины с уключинами, стальная полоса, защищающая днище и форштевень от истирания при вытаскивании лодки на берег. Весла можно приобрести готовые или же изготовить по приводимому чертежу
Важно, чтобы расстояние от ограничивающего буртика до конца рукоятки весла было бы равно 650-680 мм. Если оно будет меньше, то грести будет тяжело
Д. Антонов, 1990 г.
Наш Telegram-канал: https://t.me/motolodki_katera. Подписывайтесь!
Поделитесь этой страницей в соц. сетях или добавьте в закладки:
Что нам нужно
Набор инструментов
Приступая к работе, нам следует позаботиться о наличии всех необходимых инструментов.
В принципе, набор потребуется простой:
Выпиливать заготовки удобнее всего дисковой пилой
- пила по дереву (дисковая или сабельная);
- электролобзик с набором полотен;
- шлифовальная машинка с насадками для обработки фанеры;
- дрель и сверла разного диаметра;
- шуруповерт;
- струбцины для фиксации склеиваемых деталей;
Вместо струбцин в некоторых случаях подойдут зажимы для бумаги
- ручной инструмент – молотки, пассатижи, стамески и т.д.
- измерительный инструмент – рулетка и уровень.
Работы лучше выполнять в свободном гараже или мастерской. В принципе, детали можно собирать и на полу, но работать будет куда удобнее, если мы из бруса и толстых досок сконструируем специальные козлы, на которых и будут размещаться все элементы нашей будущей лодки.
Подбор материалов
Проекты лодок из фанеры, в изобилии представленные в интернете, предполагают использование самых разных материалов. Мы рассмотрим одну из наиболее простых модификаций, поскольку новичкам лучше отрабатывать методики на несложных образцах.
Заготовки для работы
Для постройки судна нам будут нужны:
| Элемент конструкции | Особенности материала |
| Борта и днище | В качестве основного материала для изготовления днища и бортов используем фанерные листы. Фанера для лодки должна соответствовать ряду требований:
|
| Внутренний каркас | Опорные конструкции – шпангоуты, киль, распорки, а также сидения и транцы делают из более прочных материалов:
|
| Соединительные элементы | Очень часто для соединения деталей в единую конструкцию применяется только клей. В то же время некоторые методики предполагают сшивку фанерных листов с использованием тонкой стальной проволоки, капронового шнура, толстой лески и т.д. В качестве дополнительного укрепления швов применяются полосы из стеклоткани, пропитанной эпоксидными смолами. |
| Наружная отделка | Какой бы качественной ни была фанера, при длительном контакте с водой она будет набухать. Вот почему и снаружи, и изнутри все деревянные детали обрабатываются специальными составами. К ним относятся:
|
Чертежи лодки и перенос их на материал
Прежде чем приступать к закупке материалов, нам будут нужны чертежи лодок из фанеры. Строить схему плоскодонки или туристической байдарки самостоятельно стоит только в том случае, если у вас есть достаточный опыт, и вы четко понимаете, какого размера вам нужна лодка, и какую конструкцию она обязана иметь. Новичку же лучше воспользоваться готовым проектом – благо, найти его в сети не составит труда.

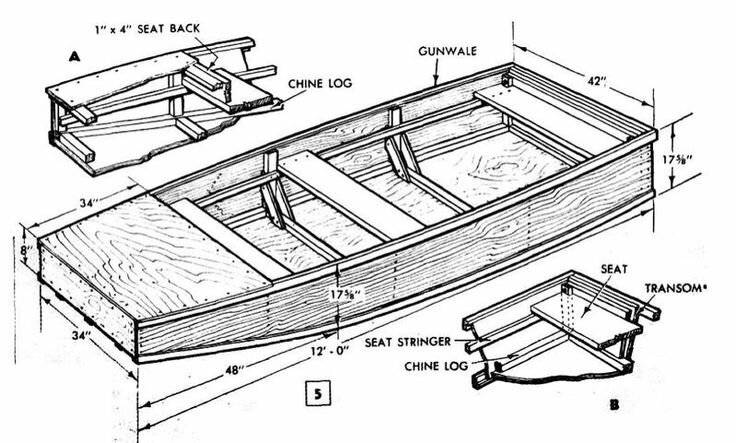

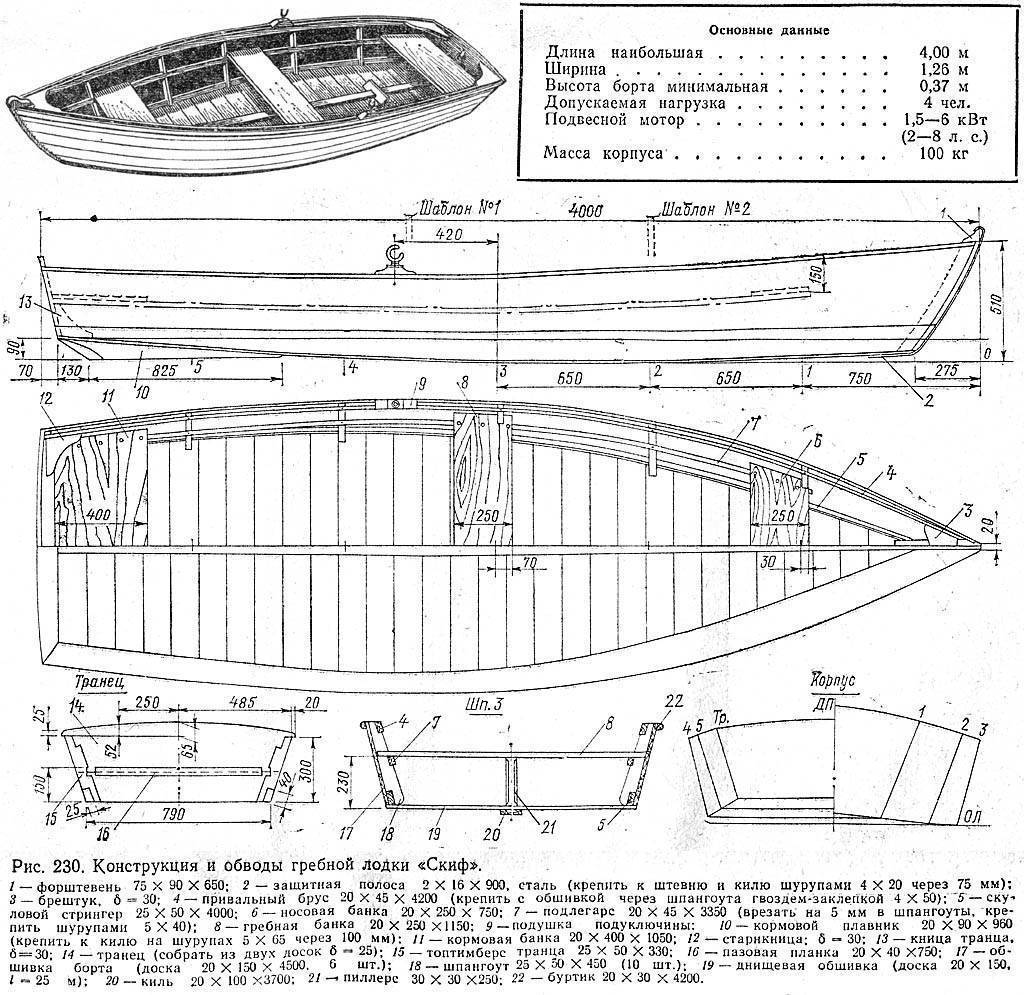

Чертежи лодки из фанеры с крупными схемами устройства основных узлов
Итак, перед тем как из фанеры сделать лодку, поступаем следующим образом:
- На основе чертежей делаем шаблоны нужной формы и размера из оберточной бумаги или старых обоев.
- Выкройка лодки из фанеры прикладывается к деревянной панели и обводится по контуру.
- Точно так же шаблоны используются для разметки досок и брусьев, из которых будет делаться внутренний каркас.
Еще одна схема: плоскодонка с фанерными бортами и дощатым днищем
При переносе размеров на заготовки мы с высокой вероятностью столкнемся с трудностями. Связано это с тем, чтоб стандартный размер фанерного листа (максимум 3000 мм по длине) часто бывает меньше, чем запланированные габариты лодки. В этом случае нам необходимо освоить методику склейки фанеры:
Торцы двух деталей подгоняем друг к другу.
- Аккуратно стесываем края на длину, превышающую толщину листа примерно в 7 – 8 раз.
- Полученные скосы смазываем столярным или полимерным клеем и надежно зажимаем струбцинами.
- После полной полимеризации клея мы получаем достаточно длинный лист с прочным соединением «на ус».
Схема склейки фанерных листов
Тестирование
В первую очередь лодку нужно проверить непосредственно на месте изготовления. Для этой процедуры судно вверх дном ставится на скамейку или на несколько табуретов. Затем в течение 10 минут на нее из шланга поливают водой. Чем дольше будет время такого теста, тем достовернее получится результат. Затем судно переворачивают и осматривают на наличие возможных протечек воды. Если такой тест лодка успешно прошла, то следующим этапом будет проверка ее уже непосредственно в водоеме. Для начала это делается на мелководье, глубина должна быть небольшой.
Если после спуска лодки в водоем протечек нет хотя бы в течение 40 минут, можно усложнять задачу. На большей глубине обращаем внимание на скорость плавательного средства и выдерживание различных нагрузок. Моторы с маленькой мощностью (до 5 лошадиных сил) рост нагрузок будут переносить намного хуже, чем более мощные. Тут важную роль сыграет длина лодки: чем длиннее она, тем лучше
В среднем такое судно должно выдерживать примерно 150 кг нагрузки. Обязательно пускаем лодку на глиссер, проверяем ее ход и положение относительно водной поверхности
Тут важную роль сыграет длина лодки: чем длиннее она, тем лучше. В среднем такое судно должно выдерживать примерно 150 кг нагрузки. Обязательно пускаем лодку на глиссер, проверяем ее ход и положение относительно водной поверхности.
Ремонт
Для лодок, которые вы изготавливали, лучшим вариантом будет провести ремонтные работы самостоятельно. Вам следует предварительно осмотреть лодку, найти причину потомки (пробоину и т.д.) и обязательно исправить имеющийся дефект.
Пробоину можете заделать кусочками досок, предварительно обезжирив поверхность и приклеив новый фрагмент дерева. Если же проблема более серьезная, то лучше всего будет обратиться к специалисту, который сможет провести профессиональные ремонтные работы.
Таким образом, теперь вы знаете, как самостоятельно изготовить лодку и провести ее ремонт в домашних условиях.
Материалы и инструменты
Для изготовления плавательного средства из фанеры можно использовать инструменты, которые имеются в арсенале практически каждого человека. Необходимые инструменты:
- пила для работы с деревом;
- электрический лобзик, а также набор полотен для лобзика;
- машинка для шлифования;
- молоток;
- струбцины для крепления фанеры в процессе монтажа;
- кисточки для нанесения грунтовки, лака и краски.
Помимо инструментов необходимо подготовить и материалы:
- Фанера. Основной материал для строительства лодки. В данном случае используется только специальная бакелитовая фанера, которая обладает толщиной 4-5 мм, не пропитывается водой и служит долго. Также необходимо подготовить и несколько толстых плит (12-15 мм) для изготовления шпангоутов и киля.
- Древесина. Она необходима для монтажа распорок, сидений и бортиков. Следует отдавать предпочтение легким породам дерева. Оптимальным вариантом станет елка и сосна. Однако ель может расколотиться при работе, а сосна обладает более низким показателем влагостойкости. Поэтому в зависимости от выбора породы дерева потребуется соблюдать рекомендации по работе с ней.
- Гибкая тонкая проволока. Используется для скрепления деталей обшивки. Помимо проволоки могут использоваться пластиковые хомуты, толстая леска и другие прочные и тонкие материалы.
- Клей. Специалисты рекомендуют для герметизации швов использовать клеевые составы на основе эпоксидных смол. Для надежности рекомендуется использовать клей не только для швов, но и всей поверхности лодки.
- Лакокрасочные материалы. Требуются не только для придания плавательному средству красивого и аккуратного внешнего вида, но и для защиты древесины и фанеры от влаги и негативного воздействия окружающей среды. Помимо лака и краски потребуется использовать специальные пропитки, которые защищает древесину от влаги, плесени и грибка.
- Стеклоткань. Используется для защиты швов.
Для самодельной лодки из фанеры следует использовать только качественные материалы. Фанера должна быть высокого качества и без дефектов. Ведь именно от этого будет зависеть не только внешний вид готового изделия, но и безопасность на воде.
Лодка своими руками из фанеры
Небольшое плавсредство, которое в состоянии взять на борт 2-3 рыболова, имеющее не большой вес, можно легко сделать из фанеры, как одного из самых доступных строительных материалов. Причем, лодка может передвигаться как при помощи весел, так и с помощью лодочного мотора или паруса. Для этого не потребуется особой, профессиональной подготовки, что вполне посильно даже новичкам.
Фанера является достаточно прочным материалом, для того, чтобы построить маленькое судно, не говоря уже о дорогостоящих яхтах, где при их изготовлении широко используется и фанера. Кроме этого, она просто поддается обработке, при применении электрических или ручных приспособлений.
Кроме этого, если на такую лодку установить мотор, то она может развить солидную скорость при не плохих ходовых характеристиках. К тому же, фанерная лодка на много надежнее надувной лодки.
Постройка лодки за 2 недели.
Watch this video on YouTube
Моторные конструкции

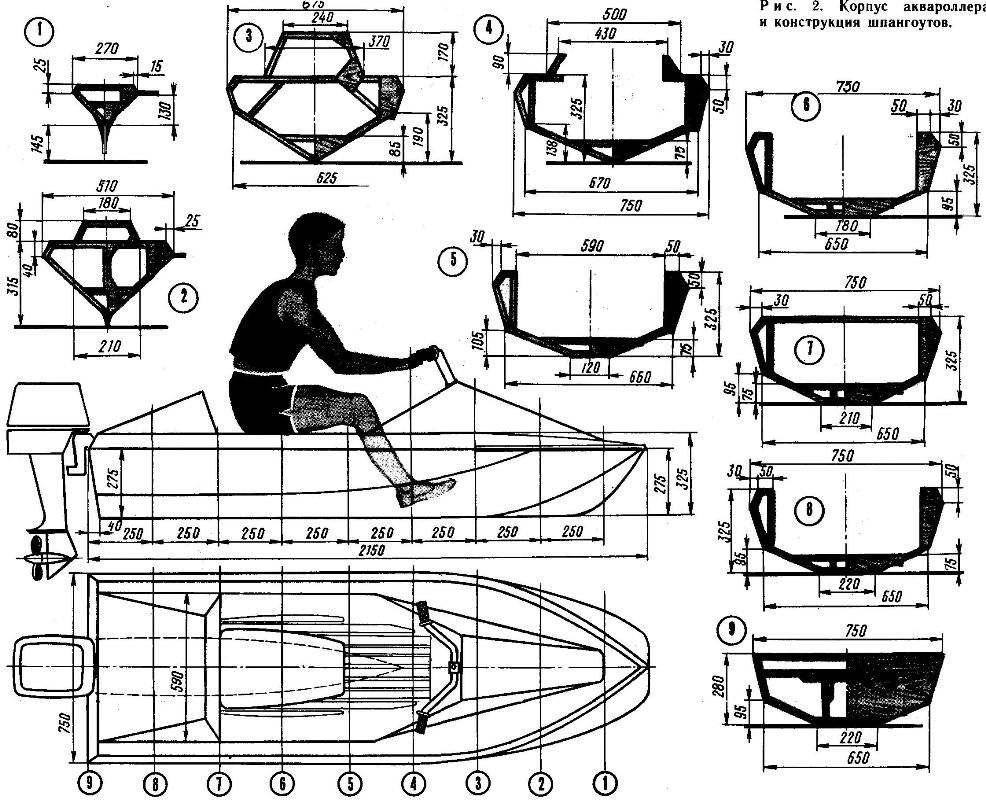

Схема моторного судна практически не имеет отличий от гребных и парусных моделей. Единственное — это задник лодки, на который прикрепляется винтовой мотор. Эта часть судна должна быть прочной и надежной, чтобы во время плавания мотор не оторвался от конструкции. Умельцы рекомендуют использовать транцевую доску для лодочного мотора.
Модернизированные судна обустраиваются дополнительными элементами — стрингерами, боковыми стрингерами, кокпитом и палубными стрингерами. Чтобы лодка была непотопляемой и устойчивой, необходимо создать прослойку между внешней стороной каркаса и внутренней стороной. Эта пустота заполняется монтажной пеной. В случае опрокидывания судна не произойдет затопление и погружение на дно. Поэтому знатоки настоятельно рекомендуют использовать такую хитрость.
