Изготовление навесного транца своими руками для лодки ПВХ

Конструкция

Транец состоит из следующих элементов:

  • Пластина (фанера квадратной или прямоугольной формы).
  • Бобышки, или рыма.
  • Дуга, или скоба, с помощью которой происходит крепеж конструкции.

В процессе монтажа конструкции, скоба фиксируется на основании пластины, концы которой крепятся с помощью бобышек по бокам лодки.

Материалы для изготовления

В качестве основания используют материал, который соблюдает некоторые стандарты:

  • Водонепроницаемость.
  • Имеет вид тонкой и легкой фанеры.
  • Гладкая поверхность, способная защитить от негативного воздействия.
  • Крепежная дуга изготавливается прокатного материала.
  • Бобышки изготавливают с помощью пластика.

Изготовление

Для изготовления транца понадобятся следующие компоненты:

  • Чертеж.
  • Конструкция крепления мотора должна быть максимально проста.
  • Для начала следует использовать двигатель, мощность которого минимальна.
  • Пластина состоит из фанеры с защитным покрытием.
  • Минимальная толщина фанеры 10 миллиметров.
  • Гладкий край фанеры для безопасности пленки лодки.
  • Фиксация специальных петель, которые соединят пластину и металлическую скобу.
  • Основным компонентом крепежной дуги является металлический прокат.
  • Диаметр крепежной дуги составляет 10-15 миллиметра.

Все необходимые элементы фиксируются и устанавливаются на судно.

Высота транца

Уровень элемента зависит от размера основания, которое определяется объемом судна. Высота транца не должна препятствовать фиксации мотора.

Усиление навесного транца

Универсальная конструкция состоит из двух скоб и четырех бобышек. Для того чтобы усилить фиксацию двигателя необходимо увеличить количество крепежей и рым.

При этом необходимо учитывать массу транца во избежание максимальной нагрузки на лодку.

Какие бывают навесные транцы?

Дополнительный элемент крайне редко включают в основной комплект надувной лодки. Опытные рыбаки чаще всего оснащают свое снаряжение компонентами, которые улучшают характеристику.

Наиболее оптимальным элементом считается мотор. Так как надувная поверхность наиболее ранима, крепление мотора необходимо произвести наиболее качественно и аккуратно.

Именно для этого была создана конструкция, в виде буквы Т и названа навесным транцем. Данная конструкция позволяет зафиксировать мотор на лодке, при этом не повредив ее.

Транец должен отвечать следующим характеристикам:

  • Высокий уровень качества.
  • Надежность и практичность оборудования.
  • Правильная фиксация двигателя в режиме работы.
  • Доступный ценовой диапазон.

Определенная классификация транца не создана.

Разделение на виды осуществляется путем котировки следующих позиций:

  • Ценовая категория.
  • Используемый материал.
  • Производитель компонента.

Транец стоит выбирать предельно внимательно, так как именно от качества данного компонента зависит надежность фиксации мотора.

При этом необходимо выбрать двигатель, максимальная сила которого не превышает 5 лошадиных сил. Именно от этого зависит безопасность рыбаков состояние лодки.

Фиксируя навесной транс необходимо учитывать следующие положения:

  • Придать заднему корпусу судна вид трапециевидной фигуры.
  • Конец судна имеет вид прямоугольной формы.

Идеальный транс должен состоять из высококачественного материала с водостойкой защитой.

Транец навесной для лодки ПВХ своими руками

Транец является полноценным креплением для мотора лодки ПВХ, конечно, если сделать его самостоятельно он может быть неустойчивым и хлипким, хотя тут все зависит от того, как был сделан транец. При изготовлении данного приспособления для крепления мотора следует соблюдать все рекомендации и учитывать технические характеристики лодки из ПВХ и самого мотора, который будет крепиться к ней при помощи транца.

https://youtube.com/watch?v=eCnzhf0hemI

Транец и мотор

Стоит обязательно учитывать, что такое приспособление как транец для надувной лодки, не подходит для закрепления двигателя, имеющего большую мощность. Д

вигатель, устанавливаемый на лодку ПВХ, не должен иметь более трех с половиной лошадиных сил, которые предоставляют возможность лодке развивать скорость около десяти километров в час. Дело в том, что лодка и сам транец имеет ограничение по весу мотора.

При приобретении мотора, лодки из поливинилхлорида и транца, необходимо тщательно изучить технические характеристики.

Дело в том, что лодка имеет ограничение по весу, а транец, имеющий усиленную конструкцию, имеет достаточно большой вес, который увеличивает нагрузку на крепления, а соответственно и на относительно тонкую из поливинилхлорида.

Такой транец способен удерживать мощный двигатель до трех с половиной лошадиных сил, однако его можно одевать только на большую надувную лодку.

К тому же, мощность мотора оказывает давление на пластину транца и корму лодки: чем больше мощность, тем больше давление.

Конструкция

Конструкция такого приспособления, как навесной транец для лодки ПВХ, предельно проста и включает в себя:

  • Пластину;
  • Крепежная дуга;
  • Рымы, который иногда называются бубышки.

Пластина может иметь квадратную или прямоугольную форму и изготовлена из фанеры. Крепежная дуга представляет собой скобу, которая одевается на пластину, после чего ее концы закрепляются на лодке при помощи рымов.

Рымы или бубышки представляют собой скобы, концы которых переходят в плоское основание.

Материалы для изготовления

В качестве материала для пластины используется устойчивая к воздействию влаги фанера.

Данный материал достаточно тонкий и легкий, а также имеет гладкое покрытие, которое и защищает пластину от воздействия неблагоприятных факторов окружающей среды.

Скобы в большинстве случаев изготавливаются из металла, в частности из проката, согнутого определенным образом.

Лучше всего, если это нержавеющая сталь или сталь, имеющая защитное покрытие.

Сталь является достаточно прочным материалом, чтобы скоба не деформировалась под воздействием нагрузки, оказываемой при работе мотора лодки.

А устойчивость к агрессивной среде, которой обладает нержавеющая сталь или покрытие, защищает металл от воздействия коррозии.

Для изготовления рымов, в большинстве случаев, используется пластик, поскольку это легкий материал, устойчивый к воздействию окружающей среды, в частности к влаге. К тому же пластик можно легко закрепить на пленке из поливинилхлорида при помощи клея.

Изготовление

Для того, чтобы изготовить транец для надувной лодки ПВХ, понадобится чертеж. Не стоит выбирать приспособление для закрепления мотора самой сложной конструкции.

Для самостоятельного изготовления лучше всего взять транец простой конструкции, особенно если планируется закреплять при помощи данного приспособления мотор относительно небольшой мощности.

Для изготовления пластины подойдет фанера, имеющая защитное покрытие фанера. Толщина фанеры должна быть не менее десяти миллиметров. Отрезав необходимый кусок материала, нужно отшлифовать края пластины, поскольку пленку ПВХ легко повредить. На пластину закрепляются специальные петли, при помощи которых пластина впоследствии будет соединена с металлической скобой.

Крепежные дуги изготавливаются из металлического проката. Нужно взять металлический пруток небольшого, примерно десять-пятнадцать миллиметров, диаметра и согнуть его определенным образом. Согнуть пруток можно при помощи специальной машины или при помощи верстака и молотка.

Рамы можно приобрести отдельно.

Вся конструкция собирается непосредственно перед установкой на надувную лодку.

Выносной транец, своими руками, для ПЛМ 20-50 сил.

Модератор: Valery

Выносной транец, своими руками, для ПЛМ 20-50 сил.

Сделал чертеж выносного транца, для Славы из Берлина. Для мотора 20-50 сил (до 80кг), длина ноги L-508мм. Нужно определиться с величиной наклона кормы катеров с угловой колонкой, размеров 6-8м. На моем Баулайнере 245, это около 12 -14 градусов, замерял по фото, вид с боку, в фотошопе, когда делал свой транец

Узнать эту инфу, у изготовителя катера, нет возможности.

Какие обычно значения наклона кормы у таких катеров?

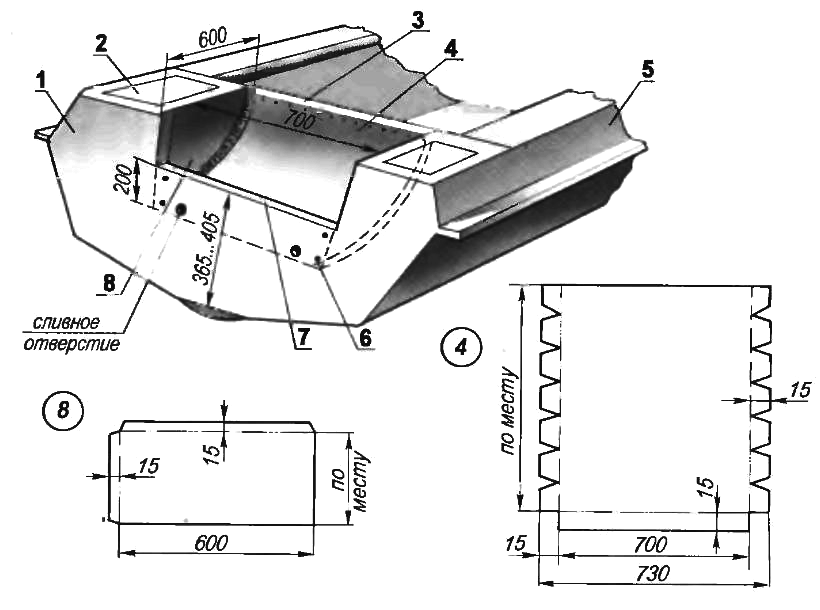

Прикрепляю чертеж, и фото, если кто чего дополнит, или поправит, буду благодарен, ну сам чертеж может другим пригодиться.

Re: Выносной транец, своими руками, для ПЛМ 20-50 сил.

Сообщение Savage » 17.04.2014 11:50

Re: Выносной транец, своими руками, для ПЛМ 20-50 сил.

По моему разумению, правильная обвязка/внутрянка (на фото), для моторов 150-250 сил.

Но для Славы, усиливать внутри нет смысла, корма толщиной, аж в 10см, и мотор небольшой, относительно легкий.

Re: Выносной транец, своими руками, для ПЛМ 20-50 сил.

Сообщение ГАЛЛ » 17.04.2014 12:35

Re: Выносной транец, своими руками, для ПЛМ 20-50 сил.

Настоящая бакелитовая фанера стоит очень дорого, хрен где купишь, в Москве можно купить узкие полоски фанеры, в магазине для авиамоделирования. А Бакелизированной называют фанеру, которая была склеена и пропитана фенолформальдегидным (бакелитовым) лаком. Для транца лодки ПВХ, или для катера который хранится на берегу, пойдет. Постоянно в воде не находиться. У Славы катер хранится на воде и площадка на 2/3 погружена в воду всегда (в сезон)

А так просто и дешево: купить в любом магазине стройматериалов, одну ступеньку для лестницы из лиственницы, отпилил ножовкой по длине и площадка готова, и толщина сразу хорошая 40мм, и цена 950р.

Для каких ПВХ лодок

Выносной транец для подвесного мотора по размерам и другим характеристикам должен соответствовать параметрам конкретной ПВХ лодке. Значение имеет как размер, так и конструкционные особенности плавсредства.

Важно! Перед изготовлением самодельного транца обязательно необходимо ознакомиться с техническими характеристиками вашей лодки ПВХ и мотора, который планируется на нее устанавливать. Если приобретенная лодка не укомплектована мотором, значит, она рассчитана на гребное передвижение по воде

Но, даже для таких моделей допускается установка моторов, но не мощнее, чем 3 л.с. Это позволит развивать скорость до 10 км/ч, чего достаточно для преодоления водного пространства и по течению, и на стоячей воде. Именно небольшие по мощности и массе моторы могут не слишком нагрузить плавсредство и не подвергнуть риску тонкий материал ПВХ

Если приобретенная лодка не укомплектована мотором, значит, она рассчитана на гребное передвижение по воде. Но, даже для таких моделей допускается установка моторов, но не мощнее, чем 3 л.с. Это позволит развивать скорость до 10 км/ч, чего достаточно для преодоления водного пространства и по течению, и на стоячей воде. Именно небольшие по мощности и массе моторы могут не слишком нагрузить плавсредство и не подвергнуть риску тонкий материал ПВХ.

Самодельными танцами можно оснащать даже небольшие по размерам лодки

ПЕРЕД НАЧАЛОМ УСТАНОВКИ ТРАНЦА SEA-PRO ELP01

Поскольку установка на каждой лодке по-своему уникальна, следует на месте определиться, какой крепеж потребуется. В любом случае рекомендуется использовать надежные болты из нержавеющей стали Ø 14,0мм. Для моторов с болтовым креплением на транце потребуется два комплекта болтов, гаек и шайб – один для крепления опорной рамы подъемника к лодке, другой — для крепления мотора к раме подъемника.

Если мотор уже навешен, его крепежные болты можно вновь использовать для крепления рамы подъемника к транцу лодки. При этом убедитесь, что используются только высококачественные болты из нержавеющей стали в неповрежденном состоянии.

Если мотор крепится струбцинами, потребуется лишь один комплект болтов Ø 14,0мм с шайбами и гайками для установки рамы на транце; разумеется, нельзя забыть о страховочных болтах.

Как определить длину болтов крепления к транцу?

Поскольку все транцы разные, потребуется самостоятельно определить нужную длину крепежных болтов. Если под болты будут высверлены отверстия, можно определить толщину транца по длине отверстия: нужно просто к толщине транца добавить 5 см.

Как определить длину болтов крепления мотора к подъемнику?

Чтобы определить правильно длину болтов для крепления мотора, следует измерить толщину рамы крепления мотора и добавить 2,5 см.

Обеспечить достаточную длину соединительных муфт и кабелей

Рама подъемника удаляет подвесной мотор лодки от органов управления, аккумуляторов и топливного бака на 17,5 см. Прежде установки рамы подъемника следует обеспечить необходимую слабину соответствующих соединительных муфт и кабелей. Проще всего проверить это так: опереть мотор на временную опору – на подставку-держатель и открепить крепежную струбцину или крепежные болты. Отодвинуть мотор от транца на 18 см, не отсоединяя соединительные муфты и кабели.

Примечание: Увеличение расстояния между корпусом лодки и подвесным мотором повышает эффективность двигательной установки в целом. Поскольку винт удаляется от транца, в зоне работы винта турбулентность воды будет меньше, что улучшает условия его работы.

Транец для ПВХ лодки – виды и конструкции

Как плавсредства бывают самых разных модификаций, так и лодочные транцы отличаются размерами, материалами и конструкционными особенностями. Поэтому прежде чем купить транец для лодки, нужно определиться с точно подходящими характеристиками. В противном случае транец на надувную лодку может не подойти или еще хуже, слететь с судна прямо на ходу, что приведет к очень печальным последствиям. Поэтому разберем подробнее характеристики, которым обладает транец на лодку.

Размер и конструкция транца

Начнем с габаритов, так как у ПВХ лодок они, можно сказать, почти стандартные. По ширине подвесной транец для лодки ПВХ обычно насчитывает 300-400 мм, а высота крепления зависит от высоты бортов, но в любом случае не превышает 380 мм. Вообще, мировой стандарт классифицирует транцы по высоте на модели S (381 мм), L (508 мм) и XL (635 мм), но для малых суден их ПВХ ткани допустимо использование лишь малого размера, т.е. «эСки». А «эль» и «иксэль» уже прерогатива крупных катеров и яхт.

Также в габаритах важны еще два параметра: толщина и угол наклона. Толщина транца зависит от максимально допустимой мощности мотора (указывается в паспорте транспортного средства). Общие рекомендации таковы: для движков до 15 л.с. достаточно 2, 5 см толщины, а при использовании более мощных агрегатов необходимо покупать транцы толщиной в 3,5 и более сантиметров. Что же касается угла наклона, то он не должен выходить за установленный предел в 4-6 градусов. Это стандарт, который улучшает работу гребного винта, а следовательно, обеспечивает высокую скорость лодки и экономный расход горючего.

По конструкции транец для резиновой лодки представляет собой простейшее устройство, которое может состоять из следующих элементов:

  • Фанерной пластины с водоотталкивающим покрытием;
  • Металлического каркаса;
  • Крепежных дуг;
  • Рым или Бобышек – скоб с плоским основанием.

При этом в некоторых моделях используются два фанерных листа, соединенных под прямым углом. Такой навесной транец для лодки крепится при помощи шнура. Впрочем, виды креплений стоит упомянуть отдельно.

Крепление транца

В зависимости от конструкции транец на лодку ПВХ или на резиновую лодку может крепиться одним из представленных ниже способов.

Бобышки – на корпус лодки приклеивают две малые бобышки, которые в дальнейшем фиксируют зацеп и большую бобышку. Затем металлическая скоба соединяется с фанерной частью транца при помощи гаек и шайб

Важно отметить, что прочность клеевого соединения обеспечивается термическим воздействием от строительного фена. Шнурование – в данном случае используется специальная накладка с клеевой основой и кольцами, через которые пропускается шнур

Считается, что шнуровка лучше фиксирует подвесной транец к ПВХ лодке, т.к

задействуется вся ширина транца. При этом нагрузка распределяется равномерно и двигатель получает стабильно-устойчивое положение. Но нельзя умолчать и про ощутимый недостаток – шнурование отнимает много времени.

Также следует упомянуть, что на основе представленных методов народные умельцы самостоятельно придумывают способы закрепить навесной транец для лодки ПВХ. Например, клеевые пластины соединяют с металлическим каркасом, на который уже устанавливается сам мотор. Такой способ отличается надежностью, но очень трудоемок и занимает большое пространство кокпита.

Кроме того отметим, что транцы бывают стационарные и подвесные. В первом случае устройство монтируется один раз и навсегда, а во втором транцы можно при необходимости снимать и устанавливать по новой.

Навесной транец своими руками

Навесной транец ПВХ можно с легкостью применять не только для моторов, где основное топливо – это бензин, а и для разнообразных водостойких лодочных электромоторов.

Материалы и инструменты

Выбирая крепления к данному приспособлению, важно обращать внимание, что одни можно посадить на дерево, а другие – только на алюминий или дюраль. Поэтому, чтобы получилось такое устройство, понадобятся следующие материалы:

Поэтому, чтобы получилось такое устройство, понадобятся следующие материалы:

  • любая жесткая пластина. Лучше, если она будет правильной прямоугольной формы;
  • рама и дуги, сделанные из нержавеющих видов металла;
  • крепления в виде латки с небольшими трубчатыми деталями для вставки транса на лодку;
  • несколько шурупов и болтов с гайками и шайбами;
  • клей. Подбирается под материал для каждого конкретного случая.

Инструменты:

  • фен для прогрева ПВХ материала;
  • подходящие ключи для болтов и шурупов;
  • болгарка, если размеры рамы не были заранее подготовлены;
  • чертёж каркаса;
  • дрель для просверливания мест сборки каркаса.

Заранее подготовленный чертеж каркаса значительно сократит процесс изготовления и сборки будущей конструкции.

Процесс изготовления

Все детали собираются, четко следуя чертежу. Пошаговый процесс изготовления выглядит следующим образом:

  1. Для начала формируется сам каркас. Как правило, его габариты составляют 30 на 40 см. Использовать можно даже старый школьный стул. Если такой возможности нет, тогда его лучше собрать из трубчатого материала (алюминия, дюрали, нержавеющей стали). Чем легче будет материал, тем лучше;
  2. Полученная плоскость режется и заготавливается точно под раму;
  3. Далее просверливаются отверстия для крепления болтов, плоскости к раме;
  4. На влагостойкую доску устанавливаются крепления мотора;
  5. Надувается лодка до полного рабочего режима;
  6. Места, где будут клеиться латки с трубчатыми креплениями, протираются спиртом;
  7. Затем эти же участки хорошо прогреваются феном;
  8. Наносится первый слой клея;
  9. Через 5 минут наносится второй слой клея, прежде чем засохнет первый;
  10. Уже на второй слой клея наносится латка крепления (адаптер);
  11. Адаптер тщательно прогревается феном и сглаживается круглым предметом. Все крепления для лодки готовы. Они должны быть в четырех местах сверху и снизу для более крепкого упора конструкции.

После всех закрепленных и собранных воедино деталей можно приступать к установке.

Изготавливаем транец для лодки ПВХ

Способ установки транца зависит от формы лодки.

Возможные варианты:

  • крепление к формованным элементам, закрепленным на судне попарно – два сверху (для крепления) и два снизу (упор в борт);
  • монтаж к бортам с помощью специальных штырей;
  • увеличение опорной площади за счет установки кронштейнов в виде изогнутых трубчатых рам;
  • пристегивание с помощью ремней или шнуровка жесткого элемента к борту кормовой части надувной лодки.

Один из наиболее доступных и менее затратных способов – установка транца, прикрепленного к металлическому каркасу, через стандартные элементы для надувных лодок.

Для работы понадобятся:

  • слесарные инструменты;
  • сварочный аппарат;
  • растворитель, клей для лодок ПВХ, наждачная бумага;
  • толстая влагостойкая фанера 15-17 мм;
  • каркас из металлических прутьев или полос;
  • лодочные леера и защелки для весел.

В первую очередь лучше сделать металлический каркас, изготовить, собрать и прикрепить к каркасу самодельный навесной транец.

После чего (в зависимости от размеров получившейся конструкции) приклеить дополнительные крепежные элементы.

Каркас изготавливается из металлического прутка сечением 10 мм.

Для увеличения периода службы желательно сразу подобрать подходящий материал – нержавейку.

Далее в соответствии с размерами в нужных местах делаем загибы элементов, после чего скрепляем их при помощи сварки.

Приступаем к изготовлению транца. Он состоит из двух плит, изготовленных из влагостойкой бакелитовой фанеры (можно использовать обычную фанеру – понадобится соответствующая обработка).

В случае, когда под рукой нет водостойкой фанеры, используем обычную.

Обязательна соответствующая обработка водоотталкивающими составами, после чего фрагмент покрываем яхтным лаком.

Особое внимание уделяем обработке отверстий и краев. Правда, срок службы такого жесткого элемента будет намного короче. Собираем всю конструкцию в соответствии с картинкой

Упорами для металлического каркаса служат шайбы, предварительно надетые на пруток со стороны кормы и приваренные точечной сваркой

Собираем всю конструкцию в соответствии с картинкой. Упорами для металлического каркаса служат шайбы, предварительно надетые на пруток со стороны кормы и приваренные точечной сваркой.

Заключительная операция – разметка мест для приклеивания держателей каркаса (4 лодочных леера).

Последовательность выполнения операций:

  1. Полностью накачиваем лодку.
  2. Прикладываем навесной транец так, чтобы он плотно прилегал к корме.
  3. Размечаем маркером места для крепления лееров в верхней и нижней части баллона.
  4. Выпускаем воздух из баллонов и расправляем кормовую часть.
  5. Тщательно удаляем загрязнения с поверхности и легонько зачищаем размеченные места для приклеивания лееров «нулевкой».
  6. Обезжириваем место предстоящей склейки при помощи растворителя 646.
  7. Оклеиваем периметр размеченной области бумажным скотчем.
  8. Аккуратно наносим клей для лодок ПВХ (лучше из ремкомплекта) тонким слоем на склеиваемые поверхности, выжидаем 10-15 минут и повторно наносим слой клея.
  9. Через 5 минут состыковываем склеиваемые поверхности и тщательно «прокатываем» место склейки резиновым валиком, не допуская остатков воздуха.
  10. Прижать склеиваемые части тяжелым предметом (если есть возможность – стянуть струбциной через тонкую дощечку) и оставить сохнуть на сутки.

Данный способ крепления жесткого элемента для установки маломощного мотора подходит для лодок, имеющих О-образную и похожую на них форму.

Для этих же типов надувных плавсредств можно использовать и более простой вариант крепления для мотора – на шнуровке. Преимущество такого способа – уменьшение точечного давления на борт, недостаток – более длительное время установки.

Для крепления нижняя часть жесткого элемента вставляется в «ручку», закрепленную внизу кормового баллона, после чего одна приклеенная часть с отверстиями для шнуровки заводится через специальную прорезь, совмещается со второй и закрепляется через отверстия капроновым шнуром.

Куда крепить резервный лодочный мотор?

В районах без интенсивного судоходства: большие озёра, открытое море — случается всякое. Рассчитывать приходится лишь на собственные силы. Опытные капитаны заботятся о защите судна и экипажа заранее. Надёжная связь, плавучий якорь и запасной двигатель – важные элементы безопасности.

Нелишние лошадиные силы

Большинство моторных лодок и катеров не оборудованы транцем для аварийного мотора. В случае выхода из строя единственного маршевого двигателя проблема возвращения на берег особенно остра. Наличие на таких судах запасного ПЛМ — не роскошь. ­Мощность подбирается в зависимости от размеров и массы судна: обычно 4–30 л.с. Его задача — обеспечить движение в водоизмещающем режиме, чтобы продвигаться к месту назначения на невысокой, но постоянной скорости.

Транец в дополнение

Вспомогательный ПЛМ размещают на выносном транце, которые представлены стационарно расположенными на корме моделями с возможностью регулирования и без неё.

гулируемый транец крепится на транцевую доску в стороне от маршевого двигателя. Аварийник в процессе эксплуатации должен иметь доступ к воде и заглубляться адекватным образом: помпа находится в воде, а гребной винт не завоздушивается. Преимущество моделей с подъёмниками — возможность выбирать необходимое положение. Вспомогательные моторы всегда «длинноногие», дейдвуд не менее L. Они рассчитаны на транцы высотой 508 мм. Двигатель получает нормальный упор, продуктивно работает без перегрева и относительно защищён от транцевой волны или волны проходящего рядом судна.

Важный нюанс

Если дополнительный мотор не эксплуатируется, его снимают с транца для безопасности самого аварийника. Ведь маршевый двигатель придаёт быстроходному судну скорость в 40 км/ч и выше. Вибрация, тряска, движение могут вывести из строя нагруженный мотором транец.

На взводе

Мощные стальные пружины регулируемого транца рассчитаны на массу мотора, для которого это устройство рекомендуется. Они компенсируют усилия капитана, давая возможность в любую непогоду в неудобном положении манипулировать массой в 30–40 или даже 60 кг, не уронить ПЛМ в процессе установки и грамотно выставить угол наклона. Данные механизмы предназначены для облегчения этого процесса. Соответственно, без нагрузки взвести пружины вручную не получится: недостаточно усилий. И это не означает неисправности устройства.

Механизм взвода работает по принципу пантографного подъёмника и примерно одинаков у разных моделей регулируемых транцев. Модификации рассчитаны на моторы различной массы. Указывается это в мощности ПЛМ, а не в килограммах. Чем тяжелее мотор, который производитель рекомендует установить на транец, тем пружины мощнее, тем больше их количество.

Материалы конструкции — нержавеющая сталь или анодированный алюминий. Устройства рассчитаны на большие нагрузки и часто морскую интенсивную эксплуатацию: необходим достаточный запас прочности.

Для троллинга

Когда ещё может пригодиться такой транец? Он хорош для троллинга — рыбалки, требующей долго двигаться на чётко обозначенной малой скорости. Двигатель небольшой мощности требует намного меньше топлива, чем основной с 150–200 л.с. С него также можно вывести зарядку на генератор и рыбачить в удовольствие, не беспокоясь о расходе бензина и масла.

Кстати, вспомогательными ПЛМ можно управлять и дистанционно. Так как подключение к мотору «коммуникаций» требуют его статичного вертикального положения, необходим нерегулируемый транец.

Нужен не всем

На судне, оборудованном двумя и более маршевыми двигателями, аварийный не понадобится: риск, что из строя выйдут сразу все моторы, незначителен.

vodnik.1000size.ru

Как изготовить транец для резиновой лодки самостоятельно

Конструкция транца такая простая, что его можно сделать самому, конкретно под свой размер лодки.

Для того чтобы транец прикрепить на достаточно небольшие резиновые баллоны надо будет сделать жёсткое основание на пол лодки. Обычно используют фанеру, чем толще, тем лучше. ДСП не берут, так как она тяжёлая и более сложная по структуре для крепления. Пол вырезается под размеры вашего плавсредства, К острым краям фанеры на шурупы стоит прикрутить полоски резины от камеры автомобиля, чтобы защитить баллоны от перетирания. На всю лодку делать такой пол не надо.

К фанере прикручивается металлическая пластина с приваренными к ней двумя металлическими трубочками, в которые будет вставляться два одинаково изогнутых два раза под прямым углом арматурных штыря.

Сиденье служит дополнительным укреплением конструкции. Для того чтобы мотор не подгибался под днище, а упирался на заднюю часть лодки, к арматуре привариваются железные пластины а к этим пластинам прикручивается влагостойкая фанера в два слоя. Это опора для мотора. Высота транца определяется моделью вашего мотора. Обыкновенную фанеру придётся покрасить в несколько слоёв, защитить от влаги.

Транец навесной для лодки ПВХ своими руками

Транец – это место крепления подвесного лодочного мотора. Это должна быть надежная, прочно закрепленная конструкция. Поэтому, к процессу изготовления нельзя подходить безответственно. Нельзя допустить, чтобы этот элемент был неустойчивым и не прочным. Ошибки на воде могут закончиться плачевно. Особенно это актуально, когда в лодке находится несколько человек и их благополучие зависит от этого элемента конструкции.

При осуществлении работ следует четко придерживаться основных рекомендаций, учитывая технические характеристики лодки ПВХ вместе с мотором, который будет крепиться к данному элементу.

Самодельный транец для резиновой лодки.

Watch this video on YouTube

Мотор и транец

Транец для надувной лодки рассчитывается исключительно под конкретную модель надувной лодки, поскольку конструкции лодок бывают разнообразными и отличаться размерами. Как правило, на те модели лодок, которые продаются без двигателя и рассчитаны под движения на веслах, не допускают установки подвесного мотора, мощнее 3-х лошадиных сил. Такой мотор позволит перемещаться в надувной лодке по воде со скоростью до 10-ти км/час. Подобные надувные лодки имеют ограничения, связанные с массой мотора. По большому счету, подобные лодки не рассчитаны для того, чтобы на них устанавливали лодочные моторы.

Перед началом работ следует внимательно изучить технические данные лодки ПВХ и мотора, чтобы правильно рассчитать подвесной транец.

Поскольку лодка имеет не большие размеры, то транец является дополнительной нагрузкой, тем более с мотором. При этом, нужно учитывать, что лодка сделана из тонкого ПВХ материала.

И все же, подобный транец способен удержать лодочный мотор, силой до 3-х лошадей, что способствует более комфортным условиям рыбной ловли. При этом, следует тщательно продумать всю конструкцию, так как она оказывает существенное давление на корму лодки. Чем больше по мощности двигатель, тем больше его масса и тем большую нагрузку он оказывает на материал лодки.

Конструкция транца

Как правило, навесной транец для лодки – это очень простая конструкция, состоящая:

  • Из пластины.
  • Из крепежных дуг.
  • Из рымов, которые еще называют бубышками.

Пластина изготавливается из пластины и может иметь произвольную форму. Крепежные дуги – это скобы, которые крепятся как к пластине, так и к лодке с помощью рымов.

Рымы имеют своеобразную конструкцию, состоящую из специальных скоб, которые имеют плоское основание.

Материалы для изготовления

Для изготовления пластины годится только водоустойчивая фанера. Она достаточно легкая и прочная, при этом отличается полированной поверхностью, способной защитить конструкцию от негативных природных факторов.

Для изготовления скоб используется прокатная сталь, которая выгибается в зависимости от заданной формы. Самый лучший вариант – это использование нержавеющей стали или стали со специальным покрытием (хром, никель, цинк).

Наличие элементов из стали позволяет создать прочную конструкцию, устойчивую к деформированию. Если элементы имеют защитное покрытие, то конструкция получается долговечной, защищенной от коррозии.

Рым изготавливается из пластика, который характеризуется легкостью и устойчивостью к влаге, а также к другим негативам. К тому же, пластик без проблем клеится к ПВХ основанию, из которого сделана лодка. Для крепления следует использовать только влагостойкий клей.

Изготовление

Все работы начинаются с наличия чертежа. Причем, подойдет чертеж самой простой конструкции транца.

Для пластины используется фанера, толщиной 10 мм. Края пластины следует обработать наждачной бумагой, чтобы не повредить лодку. К пластине крепятся петли, которые послужат креплением для металлических скоб.

Крепежные дуги выгибаются вручную или на станке.

Рымы покупаются отдельно, если все детали готовы, то их следует установить на лодку.

ЛУЧШИЙ САМОДЕЛЬНЫЙ навесной транец своими руками!

Watch this video on YouTube

Покупка готового транца – оптимальное решение проблемы с мотором

Как бы ни были хороши самоделки, но все же лучше использовать приспособления, изготавливаемые в промышленных масштабах на заводском оборудовании.

Тем более, что современная промышленность предлагает готовые комплекты для лодок ПВХ, цена которых вполне приемлема.

Своими руками остается только надежно приклеить крепежные элементы и правильно установить навесной транец.

Не стоит забывать, что даже выполнив усиление, подобные жесткие крепления нельзя использовать с моторами, мощность которых превышает 3,5-5 л.с.

По скольку на этом ресурсе темы по тюнингу лодок ПВХ не настолько популярны, то решил написать этот блог для тех кто ищет информацию о том как изготовить и установить навесной транец на лодку.

Покупая надувную лодку, рыболовы часто не задумываются о том, что рано или поздно встанет вопрос об установке лодочного мотора будь то электрического или бензинового. По этому, встречая просьбы дать совет по выбору лодки, всегда советую задуматься о покупке именно надувной лодки, приспособленной под навесной мотор. Поверьте, что рано или поздно вопрос о моторе перед вами встанет, но решать его будет сложнее как и мне в своё время. Но у меня ситуация немного другая.

Покупая лодку BARK В-260 планировал её возить на местный водоём на мотоцикле Минск .

Большая и тяжёлая надувная лодка для рыбалки мне была бы в тягость. Такая модель лодки не плохо себя показала и на Днепровских просторах но там встал вопрос о применении мотора вот по этому и решил я свою лодку BARK В-260 снабдить транцем для крепления подвесного лодочного мотора. Много перечитал тем на рыболовных ресурсах по тюнингу лодок ПВХ, но так и не найдя решения своей проблемы решил самостоятельно изготовить свой транец.

Изначально купил навесной транец от BARK и вклеил крепление на лодку

Но самая большая проблема подгиба баллона или, как ещё говорят, скручивания при старте. Я решил её, изготовив крепление за сиденье. Доску к которой крепление транца присоединялось поменял на большую для более надёжной фиксации.

Такой же навесной транец сделали и товарищу и на первых испытаниях под мотором Parsun T3.6 BMS он лопнул. Пришлось усилить его а именно изготовили стальную раму

И, разобрал транец.

Собрали его уже на металлическом каркасе. Испытания показали что транец очень удачно получился и с задачами возлагающимися на него, а, именно предотвращения подворачивания баллона, справился на отлично.

Думаю что тем кому нужно решить такую же проблему с навесным транцем чем то помог.

Испытания показали что транец прекрасно справился с возлагающимися на него надеждами. Но всё же кое какие доработки сделал а именно обрезал в верхней части немного и одну дощечку убрал для того что бы мотор опустить .Сделал всё как в инструкции по регулировке мотора по отношению к лодке и сего дня (28.04.13) снова испытывал .Всё чего хотел достичь получилось на отлично. Доволен работой мотора + лодка .Кое что наклеил на лодку и пол смастырил .Пол получился абалденный,сам не ожидал . Румпель ещё немного удлинил и испытания показали что не зря. Поработаю над тем что бы брызги не попадали в лодку при движении против волны и в принципе пока на этом и остановлюсь.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
