Как закрепить датчик эхолота на транец?

Для чего предназначен датчик эхолота

Некоторые рыбаки считают, что, купив эхолот, они получают гарантию успеха на рыбалке. Однако приобретя устройство, обнаруживают, что получили дорогую игрушку. В действительности эхолот — это нужная и полезная вещь. Чтобы оценить все возможности этого устройства, необходимо разобраться в его работе и правилах эксплуатации.

Датчик эхолота является составной частью комплекта и служит для преобразования высокочастотного электрического сигнала в ультразвуковой импульс и его излучения, а также приема и обратного преобразования. На приборах для маломерных судов используются пьезоэлектрические трансдьюсеры.

В качестве излучающего элемента используется кристалл титаната бария с металлическим покрытием. Он располагается в пластмассовом или металлическом корпусе и залит звукопроницаемым материалом. Датчик предназначен для определения глубины водоема под килем. Однако существуют модели, способные измерять температуру воды и скорость плавсредства.

Пошаговая инструкция

Установить эхолот на надувную лодку можно своими руками. Пошаговая инструкция проста.

• Выберите место расположения контрольного модуля эхолота. Обычно это не представляет трудностей, потому что приборы снабжаются быстросъёмными держателями.
• Определитесь с точкой расположения датчика. От этого будет зависеть необходимость покупать дополнительные материалы. Если решите установить датчик эхолота прямо внутри лодки, внимательно изучите конструкцию её днища.
• Выберите метод установки датчика. В большинстве случаев невозможен монтаж датчика «намертво» в определённом месте. Это затрудняет сборку надувной лодки и обслуживание электроники.
• Выбрав способ с жёстким креплением, запаситесь материалами для надёжной герметизации. Это полимерные клеи и современные виды липких «лент» (скотчи). Сейчас выпускаются скотчи, способные выдерживать длительную эксплуатацию под водой.
• Если вы предпочитаете вариант съёмного монтажа на штанге, можно купить готовый кронштейн со струбциной в магазине рыболовных принадлежностей. Но можно сделать его своими руками из подручных материалов.

Выбор места

Как уже упоминалось, корпус главного прибора можно установить в любом удобном месте. Как правило, такой островок находится посередине панели управления лодкой. Недорогая электроника имеет съёмные крепления, так что на панели можно закрепить лишь «держалку», а сам аппарат перемещать как удобно. Несмотря на то что все эхолоты имеют защиту от промокания, нырять с ними или просто ронять в воду не рекомендуется. Место крепления базового блока лучше закрыть козырьком. Он не только защитит прибор от водяных брызг, но и улучшит читаемость информации с экрана на ярком солнце.

Правильный выбор места расположения датчика обеспечивает успех всего дела. В первую очередь следует внимательно ознакомиться с инструкцией к вашему прибору. Там обязательно есть схема, указывающая на правильное положение датчика. Порой возникает соблазн установить эхолокатор строго вертикально вниз. Это всегда неправильно. Современные рыбацкие эхолоты рассчитаны на горизонтальное положение.

Установка

Выбирая точку расположения датчика эхолота, рыбак вынужден найти несколько компромиссов. Датчик должен быть расположен как можно ниже под днищем. Но это мешает способности лодки проходить по замусоренным заливам, в которых как раз и есть самая интересная рыбалка.

Конструкция надувной лодки из ПВХ ограничивает возможность сверления отверстий или вклейки монтажных элементов. Даже если качественно вклеить втулку для пропуска электрических проводов, она уже помешает сборке лодки после выпуска воздуха. Есть способ крепления внешнего оборудования, которое монтируется на лёгких разборных кронштейнах. Подобрав форму и метод крепления кронштейна, можно установить эхолот на любую лодку. На рис. 3 приведён пример такого кронштейна.

Кронштейн со струбциной позволяет в любую минуту переставить датчик эхолота в удобную точку. Подобные конструкции массово продаются в магазинах, торгующих оборудованием для надувных лодок. Но можно сделать такую вещь и своими руками. Например, в качестве крепления можно взять любую струбцину из магазина стройматериалов или инструмента. Для основы кронштейна хорошо подходят пластиковые сантехнические трубы. Сам датчик крепится к кронштейну любыми монтажными хомутами. Например, существуют ленточные стяжки, которые крепятся простым завинчиванием винта отвёрткой.

Обратите внимание на правильное расположение датчика относительно борта лодки. Чтобы эхолокатор показывал всё окружающее пространство, лучше размещать его датчик прямо под килем лодки. Однако, это не всегда возможно

Однако, это не всегда возможно

На рис. 4 приведены примеры расположения датчика в продольной проекции лодки

Однако, это не всегда возможно. На рис. 4 приведены примеры расположения датчика в продольной проекции лодки.

Интересна конструкция установки датчика эхолота непосредственно в дно лодки с НДНД

Обратите внимание на рис. 5: такое исполнение позволяет надёжно закрепить датчик в непосредственной близости от воды, но не нарушает мореходных свойств лодки:

• верхняя часть днища аккуратно вырезается;
• датчик вклеивается в нижнюю часть днища;
• для восстановления герметичности надувного дна верхний слой днища лодки аккуратно заклеивается.

Какие бывают эхолоты

Эхолоты различаются не только по набору функций, но и по принципу действия и возможности использования в разных условиях.

Портативные

Это самые простые модели, которые можно положить в карман куртки. Работать с ними просто: небольшое количество кнопок не дает ни единого шанса запутаться в функционале.

Устройства зарекомендовали себя для ловли рыбы с берега или зимой. Трандьюсер легко переносит снижение температуры и не искажает передаваемые данные в ледяной воде. Также можно использовать для рыбалки с лодки.

Луч слабый, поэтому для получения точных данных не рекомендуется уходить на большую глубину. Старый черно-белый экран существенно сокращает расход питания, поэтому для работы таким моделям вполне хватает алкалиновой батарейки.

Стационарные эхолоты

Стационарный эхолот для рыбалки с лодки довольно крупный и тяжелый, что мешает его использовать для пеших путешествий, поэтому он применяется в основном на лодках. В стандартную комплектацию большинства моделей входит ножка для крепления эхолота на борту и трансдьюсера на транце.

Стационарные приборы для рыбалки с лодки довольно мощные и исследуют пресные водоемы до дна, независимо от глубины. Это возможно благодаря встроенному CHIRP-трансдьюсеру, который постепенно меняет частоту волн от 80 до 160 кГц для максимально точного изучения дна.

Эхолоты с GPS

Эхолоты с GPS хороши тем, что с помощью прибора можно сделать на карте отметку о полюбившемся рыбном месте. Рыбак сможет отметить сразу несколько участков, чтобы в будущем возвращаться к ним. Также существуют эхолоты с картплоттером, которые располагают навигацией и картографией с указанием карты глубин, рельефа дна, наличие препятствий в воде.

Блиц-советы

• Всегда старайтесь использовать заводские крепежи – это надежнее. Выделяют всего несколько случаев, когда действительно стоит проявить собственную техническую мысль: нестандартная лодка (для ПВХ практически фантастика, но Китай может удивить);
• отсутствие транца;
• несовместимость крепежного элемента прибора и держателя при раздельной покупке;
• наличие нескольких лодок, принципиально отличающихся конструкцией;

При отсутствии струбцины всегда можно воспользоваться дрелью и болтами. Через отверстия в транце крепится кронштейн и эхолотом можно пользоваться успешно. Это не так удобно, как при съемных держателях, но на качество сигнала влиять не будет.

Эхолот сильно облегчает жизнь, но ловить рыбу вместо вас не в состоянии. Поэтому качественная приманка и хорошая снасть все равно необходима.

Группа рыболовов на допросе раскрыла название секретной приманки.

Сиденья для ПВХ лодок — виды, рекомендации по выбору

Чаще всего, в качестве сидений для ПВХ лодок используются жесткие типы – лавки или специальные поворотные и откидные кресла со спинками.

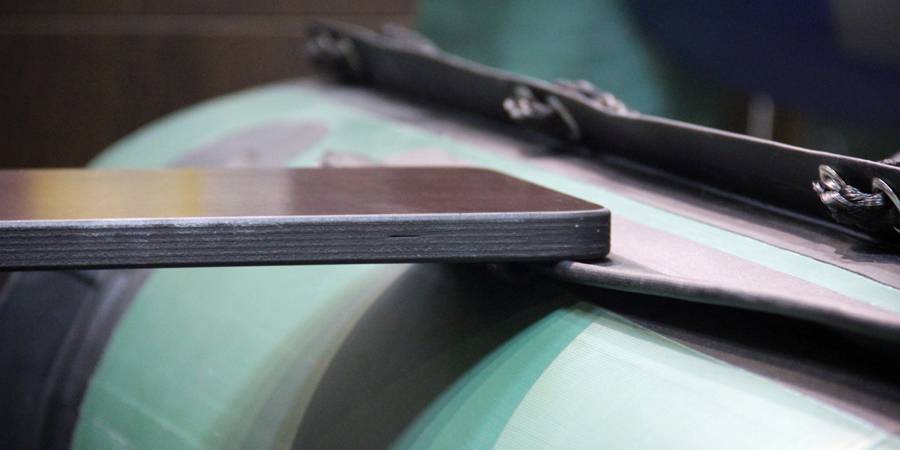

Жесткие сидения для лодок ПВХ. Штатными, входящие в стандартную комплектацию чаще всего выступают жесткие из влагостойкой фанеры или пластика. Крепеж сидений бывает стационарным и подвижным. Стационарный – когда крепеж приклеен к конкретному месту, и нет возможности двигать лавку. Подвижный – так называемый ликпаз-ликтрос. Благодаря такому крепежу, лавки можно двигать вдоль баллонов без труда.

Это дает сидениям возможность передвижения внутри кокпита лодки, пассажиры смогут удобно разместиться, да и груз можно правильно распределить, при установленном лодочном моторе.

Тюнинг сидений для ПВХ-лодок.

Согласитесь не слишком комфортно длительное время сидеть на жестком сиденье, входящим в стандартную комплектацию практически всех лодок. Дискомфорт чаще всего ощущается во время езды, когда лодка идет по волне, и жесткое сидение отдает каждый удар воды о борт. Для того, чтобы избежать дискомфорта, можно использовать один из двух вариантов усовершенствования вашего сидения.

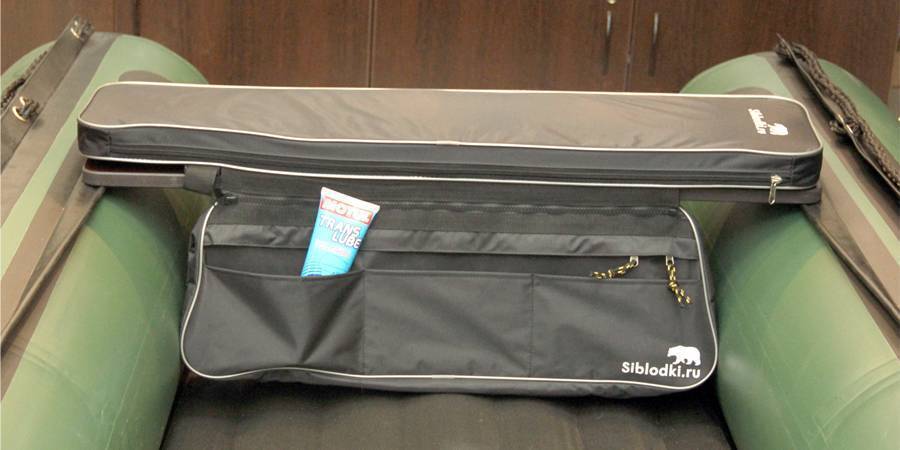

Во-первых, для увеличения комфортности используются специальные накладки на сидения. Они могут быть как простыми мягкими, так и со специальными отсеками для дополнительных снастей. Очень удобно, можно положить с собой в лодку и термос с чаем, и бутылку воды, и быть уверенным, что все это не будет кататься по дну лодки.

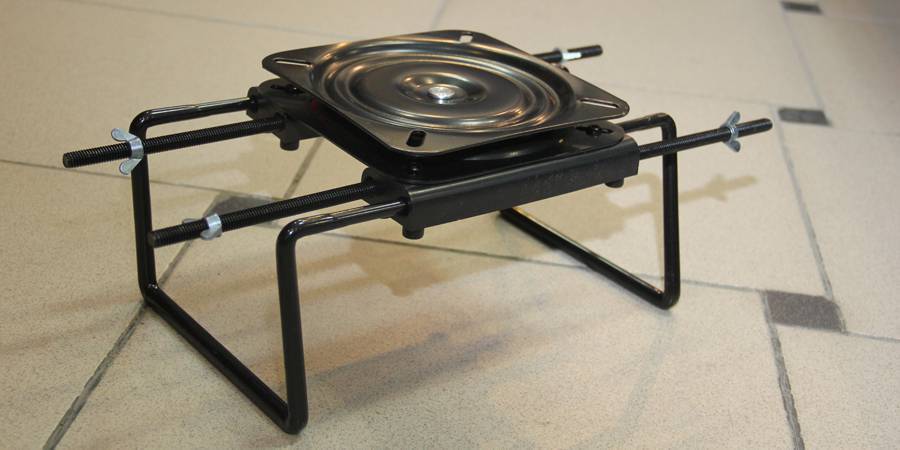

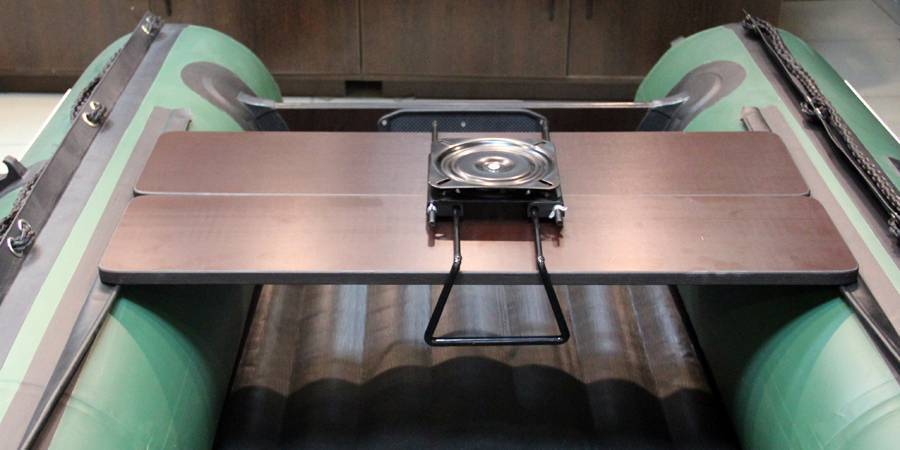

Помимо варианта с накладкой, можно использовать специальные вращающиеся кресла. Устанавливаются они достаточно просто. Для этого берем специальный кронштейн, который благодаря металлическим направляющим, без труда стягивается на сидении.

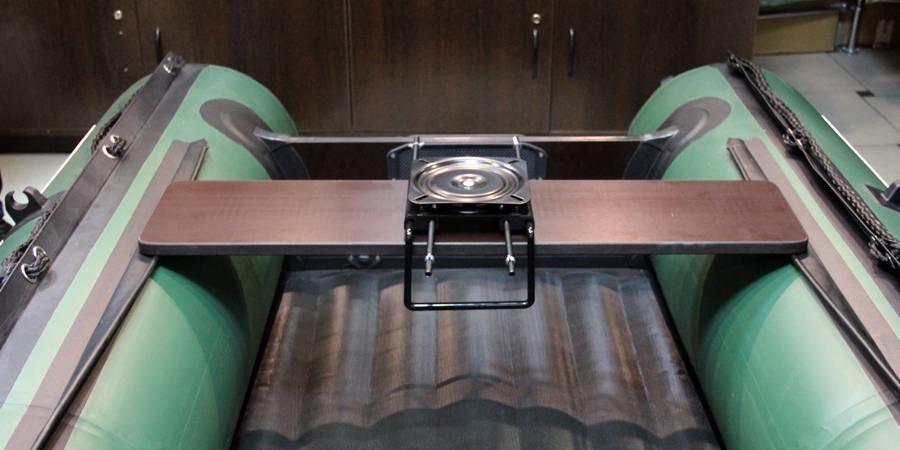

Что интересно, внутри такого кронштейна есть подшипник, позволяющий беспрепятственно вращаться конструкции вокруг оси.

И сверху на него уже монтируется само кресло.

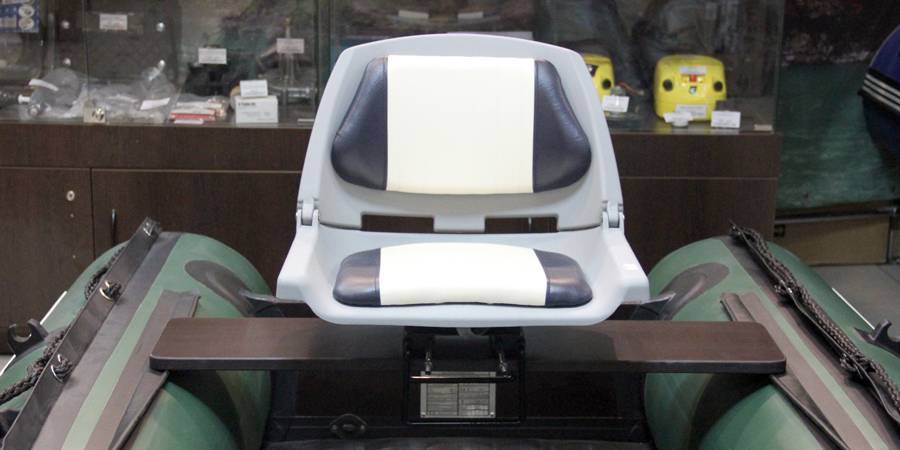

Выбранное для демонстрации сидение снабжено складывающейся спинкой из пластика с мягкими вставками из высококачественного винила. Главное преимущество – оно может быть установлено на большинство моделей ПВХ лодок.

Константин Кожушко, руководитель рыболовного магазина «СибЛодки»:

– Благодаря личному опыту использования подобной конструкции советую всем рыболовам монтировать такой механизм не на одно сидение, а на два. Дело в том, что установленное кресло при простом облакачивании на спинку, может опрокинуться. Ширины крепления одной лавки за ликтрос мало, чтобы удерживать рыбака, а вот двух лавок – достаточно.

Особенности установки эхолота на лодки

Сегодня эхолот уже не является привилегией больших судов. Данный прибор с успехом используют и на обычных небольших плавсредствах. Он дает возможность обнаружить различные объекты в толще воды или на дне, рассмотреть рельеф последнего и пр. Попробуем разобраться, как правильно установить эхолот на лодку.

Особенности установки эхолота на гребную лодку

Качество изображения на экране прибора напрямую зависит от правильности установки его излучателя. В случае с гребными лодками существуют некоторые особенности его монтажа. Скорости у данного плавсредства нет, потому нет необходимости в обеспечении откидывания датчика в случае препятствия.

Отличным вариантом может стать крепление на специальную струбцину. Опять же, благодаря отсутствию скорости, минимизируется риск сдвига или сбивания струбцины. Зато датчик может быть легко демонтирован. Что касается места монтажа, то на гребной лодке лучше всего установить датчик по килевой линии.

На гребную лодку имеет смысл устанавливать небольшой эхолот, к примеру, как этот — Lowrance Elite 5 HDI лучший выбор среди эхолотов среднего ценового диапазона.

Еще одно важное требование – перпендикулярность датчика поверхности воды. В таком случае минимизируются искажения. Причем в гребной лодке добиться этого достаточно просто, так как во время движения ее положение почти не изменяется

Причем в гребной лодке добиться этого достаточно просто, так как во время движения ее положение почти не изменяется.

Монтаж эхолота на моторную лодку

В случае с моторной лодкой со стационарным транцем правильная установка датчика еще больше влияет на качество и точность изображения, а также на возможность функционирования при высоких скоростях. Датчик необходимо разместить таким образом, чтобы линия транца условно разделяла его пополам. Крепление осуществляется на специальном кронштейне, который позволяет датчику откидываться назад при появлении препятствия. Для этого нужно в меру сильно затягивать крепежную гайку. Кронштейн датчика должен быть оборудован длинными прорезями для сдвига вверх или вниз. Изначальное же его положение – в средней точке для обеспечения последующих передвижений.

Смотрите:   Подводные видеокамеры для рыбалки

Что касается последствий неправильного монтажа датчика, то они несколько различаются для разных типов приборов. Так, для сонаров (2Д датчиков) главное полная горизонтальность. Ведь наклон вперед или назад искажает изображение и измерение глубины. Наклон вправо или влево не очень критичен. Сканирующие датчики еще боле чувствительны к горизонтальности установки. Датчики же, оснащенные боковыми лучами, требуют установки без боковых наклонов. В противном случае область полезного изображения со стороны наклона сильно уменьшается, сужая обзор.

Монтаж датчика эхолота внутри корпуса лодки

Очень удобным вариантом является крепление датчика к внутренней поверхности днища лодки. Однако он возможен лишь в случае с пластиковыми плавсредствами, так как лишь пластик не препятствует нормальной работе излучателя. Крепление датчика осуществляется посредством приклеивания на эпоксидную смолу. Причем желательно вырезать под него плавучий материал вместе с внутренней оболочкой, чтобы между датчиком и водой была минимальная толщина пластика. При этом данное место также должно обеспечивать максимальную перпендикулярность датчика водной поверхности, как в случае дрейфа, так и при глиссировании. После установки и тестирования датчика полученную для его установки полость лучше всего также залить эпоксидной смолой.

Источник eholot-lowrance.ru — официальный дилер продукции Lowrance на территории РФ

Крепление эхолота

Каждый прибор комплектуется системой крепления, помимо этого подобрать крепеж можно под себя, он доступен в продаже отдельно

Но наши люди не привыкли доверять важное дело производителям, поэтому существует несколько вариантов самостоятельного изготовления

Заводской способ

Наиболее распространенным креплением является вариант жесткой установки на транец при помощи следующих приспособлений:

• Струбцина. Обычно выполняется из нержавеющего материала с резиновой прослойкой, позволяющей плотно и надежно закрепить изделие к жесткой поверхности лодки;
• Кронштейн. Трубка, дающая возможность регулировать датчик по глубине, а в дорогих моделях и углу поворота;
• Крепежный узел для трансдьюсера. Этим приспособлением датчик прижимается к кронштейну.

Порядок работы:

• Струбцина плотно прижимается к транцу. При наличии двигателя положение изделия подбирается так, чтобы исключить неудобства при маневрировании. Место крепления обычно переносится вправо или влево ближе к борту;
• Датчик жестко крепится к кронштейну, опускается на необходимую глубину;
• Кронштейн с помощью специального болта прижимается к струбцине;
• Проводится корректировка по глубине и углу к поверхности. Для этого зажим на струбцине слегка отпускается и кронштейн двигается в необходимом направлении. После этого вся конструкция жестко закрепляется.
• Экран эхолота помещается на скамейке или днище. Возможен вариант с присоской на резиновом борту.

Преимущества:

Возможность быстрого монтажа и демонтажа

Для лодки ПВХ это важно, так как она после окончания рыбалки обычно сдувается и складывается;

Надежность крепления, корректное расположение датчика, простая корректировка.. Недостатки:

Недостатки:

сравнительно высокая цена; жесткость конструкции может привести к серьезным повреждениям транца при наезде на препятствие, поэтому управлять лодкой нужно крайне осторожно. Кронштейн с помощью специального болта прижимается к струбцине. Кронштейн с помощью специального болта прижимается к струбцине

Кронштейн с помощью специального болта прижимается к струбцине

Вариант 1

Намного дешевле изготовить конструкцию самостоятельно. Для этого понадобится:

• Обычная металлопластиковая труба около метра длиной;
• Трубка из нержавеющего материала, диаметр которой будет немного больше металлопластиковой;
• Струбцина. Легко находится в строительных магазинах;
• Болты с шайбами, резиновые прокладки (можно использовать старые велосипедные камеры), хомуты, шплинт.

Порядок действий:

• При помощи хомутов и прокладок крепим металлическую трубу длиной около 0,4 метра к струбцине;
• Вставляем во внутрь металлопластик, нижний конец которого расплющиваем. Сверлим 2 отверстия для крепления датчика с помощью болтов, гаек. Обязательно использование шайб;
• Трансдьюсер закрепляется, а провод от него пропускается внутри трубы;
• Струбцина становится на свое место (транец), а длина металлопластиковой трубы выставляется с помощью шплинта и просверленных заранее отверстий;
• На выступающий вверху конец металлопластика любым удобным способом крепится экран.

Вариант 2

Другой способ крепления датчика раз и навсегда заключается в его вклеивании в корпус. Как это делается:

• Около киля снимаются все слои на днище вплоть до внешнего;
• При помощи эпоксидного клея датчик приклеивается к поверхности. Малая толщина резины не способна помешать нормальной работе трансдьюсера;
• Оставшееся место от выреза заливается тем же составом.

Данный способ подойдет для людей, постоянно пользующихся одной и той же лодкой, а при хранении в свернутом состоянии вреда датчику нанесено не будет.

Вариант 3

Вынос датчика за пределы плавательного средства. Простая инструкция:

• скотчем или изолентой трансдьюсер крепится к середине пластиковой бутылки, объемом от 0,5 до литра;
• провод от датчика теми же средствами закрепляется на горлышке;
• экран становится на скамейке, к нему подключается провод;
• в бутылку наливается вода до тех пор, пока не будет достигнута необходимая глубина погружения датчика.

Подойдет для водоемов без течения или заводей.

Как увеличить улов рыбы?

За 7 лет активного увлечения рыбалкой мною найдены десятки способов улучшить клев. Приведу самые эффективные:

1. Активатор клева. Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. Обсуждение активатора клева «Голодная рыба».
2. Повышение чувствительности снасти. Читайте соответствующие руководства по конкретному типу снасти.
3. Приманки на основе феромонов.

Монтаж эхолота на моторную лодку

Качество изображения на экране прибора напрямую зависит от правильности установки его излучателя. В случае с гребными лодками существуют некоторые особенности его монтажа. Скорости у данного плавсредства нет, потому нет необходимости в обеспечении откидывания датчика в случае препятствия.

На гребную лодку имеет смысл устанавливать небольшой эхолот, к примеру, как этот — Lowrance Elite 5 HDI лучший выбор среди эхолотов среднего ценового диапазона.

Еще одно важное требование – перпендикулярность датчика поверхности воды. В таком случае минимизируются искажения

Причем в гребной лодке добиться этого достаточно просто, так как во время движения ее положение почти не изменяется.

В случае с моторной лодкой со стационарным транцем правильная установка датчика еще больше влияет на качество и точность изображения, а также на возможность функционирования при высоких скоростях. Датчик необходимо разместить таким образом, чтобы линия транца условно разделяла его пополам. Крепление осуществляется на специальном кронштейне, который позволяет датчику откидываться назад при появлении препятствия.

Что касается последствий неправильного монтажа датчика, то они несколько различаются для разных типов приборов. Так, для сонаров (2Д датчиков) главное полная горизонтальность. Ведь наклон вперед или назад искажает изображение и измерение глубины. Наклон вправо или влево не очень критичен. Сканирующие датчики еще боле чувствительны к горизонтальности установки.

Очень удобным вариантом является крепление датчика к внутренней поверхности днища лодки. Однако он возможен лишь в случае с пластиковыми плавсредствами, так как лишь пластик не препятствует нормальной работе излучателя. Крепление датчика осуществляется посредством приклеивания на эпоксидную смолу. Причем желательно вырезать под него плавучий материал вместе с внутренней оболочкой, чтобы между датчиком и водой была минимальная толщина пластика.

Хорошая лодка ПВХ незаменима для рыбалки, но эхолот для получения адекватных показаний требует выполнения нескольких условий:

• Перпендикулярный к поверхности воды сигнал от датчика (трансдьюсера). Только так можно добиться правильной картины дна;

• Отсутствие пузырьков воздуха под водой около датчика в результате возникновения завихрений при движении лодки;
• Исключение даже небольшой вибрации трансдьюсера.

Исходя из этих особенностей, рекомендуется три основных места для крепления датчика:

• Транец. Это наиболее часто используемое место для крепежа на всех типах ПВХ лодок. Так обеспечивается необходимая жесткость, возможность корректировки положения при помощи заводских или самодельных креплений;
• Днище лодки. Еще один распространенный метод, позволяющий добиться правильных показаний. Используется клей или присоски, часто включающиеся в комплектацию прибора;
• Выносной способ. При отсутствии транца или постоянно меняющихся плавательных средствах можно использовать пластиковую бутылку, которая позволит разместить изделие перпендикулярно воде. Глубину погружения можно регулировать доливая или убирая жидкость из бутылки.

Непосредственно экран эхолота чаще всего крепится:

• Скамейка в удобном месте. Это может быть кронштейн, присоска, клей. Каждый определяется самостоятельно;
• Днище или боковая поверхность. Способы крепежа практически те же – клей или присоска.

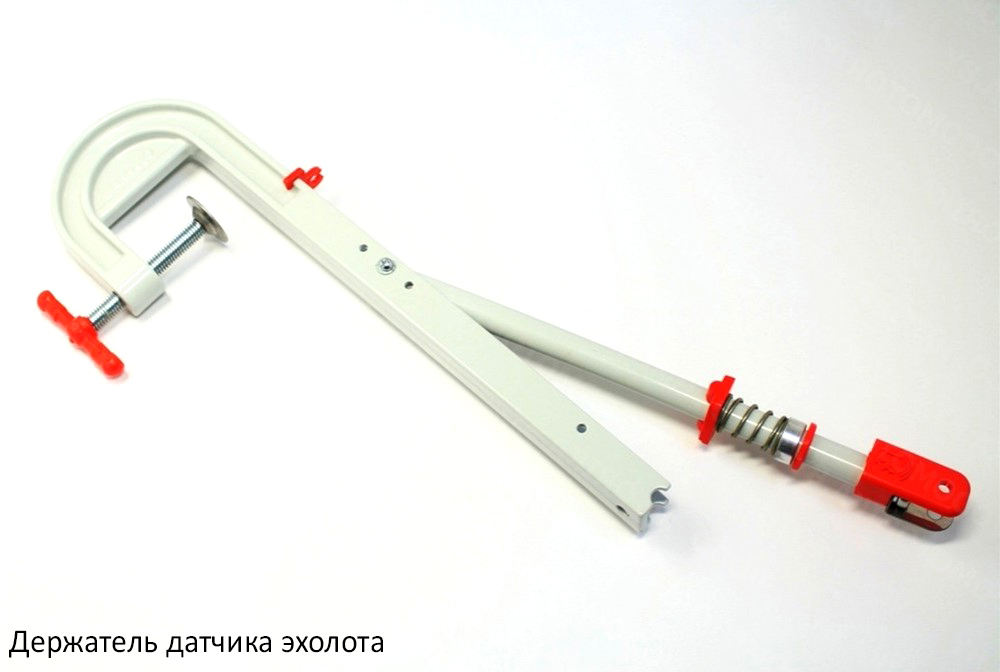

Держатели датчика

Место установки датчика зависит от особенностей плавательного средства. Он должен располагаться так, чтобы на его работу не влияло возмущение потока, возникающее от работы гребного винта. Активная поверхность трансдьюсера должна быть направлена вертикально вниз в любом режиме движения лодки. В противном случае результаты измерений будут недостоверными.

Крепление держателя обязано обеспечивать быстрый монтаж и установку датчика в рабочее положение при нахождении лодки на воде. Конструкцией должна быть предусмотрена защита трансдьюсера от зацепа или попадания постороннего предмета. Жесткая фиксация элементов крепления датчика может привести к его отрыву или повреждению.

Заводские

Промышленность выпускает эхолоты с несколькими вариантами крепления:

• на струбцинах;
• на присосках;
• на клее и другом крепеже (несъемные);
• плавающие.

Все виды крепления должны соответствовать установленным критериям:

• надежность;
• защита от зацепов и ударов о посторонние предметы;
• возможность регулировки по глубине и углу отклонения от транца.

В большинстве случаев производители используют для элементов крепления антикоррозионные материалы. Для защиты трансдьюсера от разрушения устанавливают подпружиненные кронштейны, способные отклоняться при зацепах или ударах. Для крепления эхолотов на быстроходных судах датчики помещают в обтекатели. Это помогает уменьшить гидравлическое сопротивление и снизить на него нагрузку.

Крепление на транец

У рыбаков большой популярностью пользуются держатели, крепящиеся на струбцинах. Таким способом можно устанавливать датчик как на стационарном, так и съемном транце плавающего средства. Особенно широко это крепление используется владельцами надувных лодок. Кроме простой и быстрой установки, оно дает возможность регулировки штанги трансдьюсера по высоте и изменения ее наклона относительно транца. Это имеет большое значение при движении и выходе лодки на глиссирование.

Комплект крепления включает в себя:

• струбцину;
• кронштейн;
• механизм установки излучателя.

Для предотвращения самопроизвольного опускания датчика, кронштейн фиксируется винтовым стопором. Нижняя часть штанги имеет хомут, которым крепится трансдьюсер.

Крепление датчика эхолота на транец лодки не всегда приводит к получению корректных результатов обследования. Это связано с влиянием возмущения потока, возникающего при работе подвесного мотора, особенно при выполнении поворота в сторону установленного датчика.

Несъемные крепления

В некоторых случаях возникает необходимость жесткого крепления прибора

Это важно при передвижении на больших скоростях. Для крепления используется комплектная скоба. Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце

Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками

Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце. Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками.

При таком способе установки отпадает необходимость монтажа/демонтажа устройства на рыбалке и снижается вероятность обрыва кабеля от трансдьюсера. Установка эхолота на другое плавсредство будет возможна в случае наличия комплекта съемного крепления.

Вариант с плавающим датчиком

На весельных резиновых лодках без транцевой доски часто используют буксируемый трансдьюсер. В случае применения беспроводного устройства достаточно привязать его фалом, т.к. он имеет хорошую плавучесть, а конец закрепить за банку. В качестве дисплея можно пользоваться смартфоном, предварительно загрузив в него соответствующее приложение.

При использовании датчика от обыкновенного эхолота его необходимо закрепить на поплавке. Для этого подойдет кусок пенопласта или пустая ПЭТ-бутылка. К поплавку трансдьюсер крепится при помощи пластиковых хомутов. Рыбалка с плавающим датчиком возможна на тихой воде или с берега. При сильном волнении он «прыгает», что приводит к искажению показаний замеров.

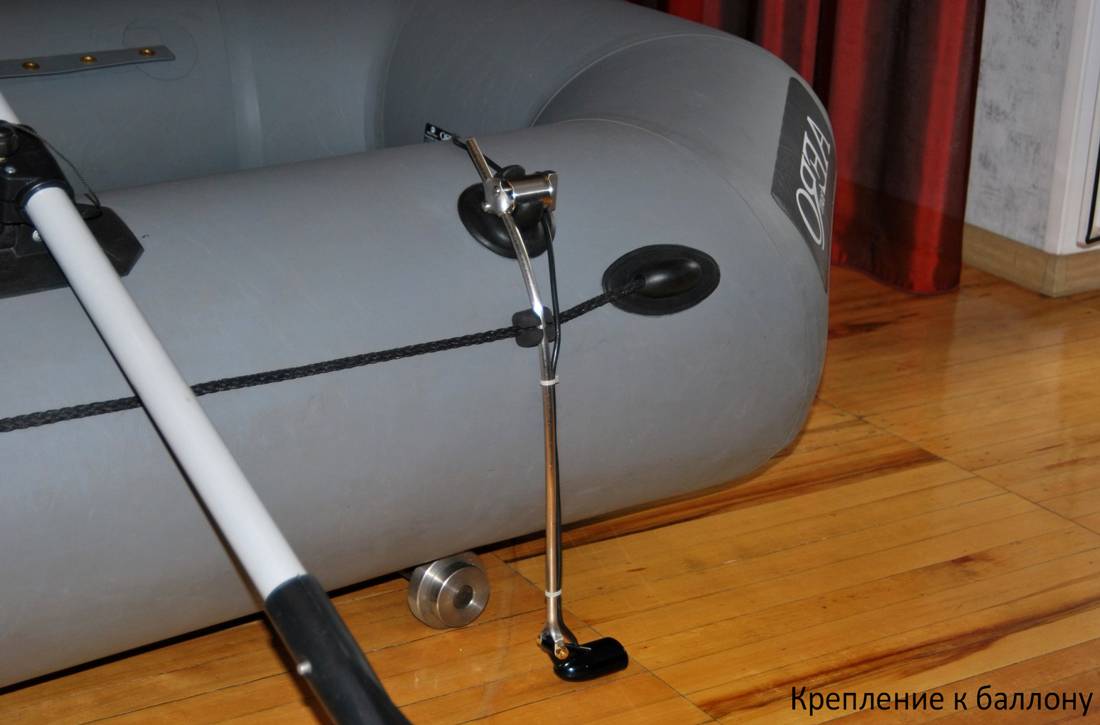

Крепление к баллону

Такой способ установки широко используется на бестранцевых резиновых плавсредствах. Крепление для эхолота на лодку ПВХ изготавливается из прочного пластика. Оно заменяет собой комплектные струбцину и кронштейн. Опорный механизм приклеивается к баллону лодки клеем, входящим в комплект поставки.

Трубка держателя трансдьюсера фиксируется в механизме с помощью винта. Необходимо правильно выбрать место установки крепления эхолота. От этого зависит достоверность показаний прибора. Чаще всего крепление устанавливают по середине баллона левого борта.

Рекомендации по эксплуатации эхолот

Эхолот — это электронное устройство, которое используется для определения глубины и наличия рыбы в воде. Он может быть установлен на разных типах лодок и имеет свои особенности эксплуатации. Рассмотрим некоторые рекомендации по использованию эхолота.

Правильное подключение

Перед использованием эхолота необходимо правильно подключить его к лодке и питанию. Следует следовать инструкции по установке и подключению, чтобы избежать повреждения устройства или неправильной работы.

Калибровка

Для получения точной информации о глубине и рыбе необходимо правильно калибровать эхолот. Это процедура, при которой устанавливается точное соответствие между сигналами, получаемыми от датчика и глубиной воды.

Работа в разных условиях

При использовании эхолота необходимо учитывать условия воды и окружающей среды. Например, наличие водных растений или заболоченных участков может оказать влияние на работу датчика

Также важно учитывать глубину и скорость движения лодки, чтобы получать точную информацию о глубине и рыбе

Сохранение устройства

Чтобы продлить срок службы эхолота, необходимо правильно сохранять его после использования. Например, следует защищать датчик от повреждений и убирать устройство в место, защищенное от влаги и пыли. Также рекомендуется использовать чехол для хранения и транспортировки эхолота.

Регулярное обслуживание

Чтобы обеспечить надежную работу эхолота, необходимо регулярно проводить его обслуживание. Например, следует очищать датчик от водорослей и других загрязнений, проверять кабели на наличие повреждений, и т.д. Регулярное обслуживание поможет предотвратить поломку устройства и сохранить его работоспособность.

• В общем, при эксплуатации эхолота необходимо соблюдать правильную установку, калибровку, учитывать условия воды и окружающей среды, сохранять устройство и регулярно обслуживать его.
• Это позволит получать точную информацию о глубине и рыбе, а также продлит срок службы эхолота.
• Кроме того, для достижения наилучшей производительности, следует подбирать соответствующую катушку и леску, устанавливать спиннинг правильно и выбирать правильную приманку в зависимости от условий ловли рыбы.

Заводские крепления

Многие рыбаки предпочитают самостоятельно изготавливать держатели для датчика

Однако, сначала все же стоит обратить внимание на профессиональные заводские варианты

Стандартное заводское крепление состоит из элементов:

1. Струбцина – крепит конструкцию к лодке.
2. Кронштейн – опорная деталь, соединяющая трансдьюсер и струбцину. Легко представить в виде вертикальной штанги. С ее помощью регулируется высота, на которой будет расположен аппарат.
3. Узел монтажа – так называют место, где эхолот прикрепляется к кронштейну.

Рассмотрим конструкцию на примере крепления для эхолота Salmo 301.

Струбцина монтируется чаще всего к транцу — оптимальное место для крепкой фиксации, так как исключает колебания

На этом акцентируется особое внимание, так как при раскачивании образовываются волны и под эхолотом появляется воздух, поглощающий сигналы. В таком случае корректная работа прибора невозможна

Кронштейн может перемещаться в струбцине вверх-вниз на высоту от 86 до 145 см. На нужном уровне он закрепляется с помощью винта. Место монтажа – петли, куда устанавливается датчик. Их особенность в том, что есть возможность настроить угол расположения эхолота. Днище лодки и поверхность воды находятся под углом во время движения, а датчик должен стоять прямо, так как сигналы, которые он посылает, идут перпендикулярно.

Транцевые крепление эхолота монтируется следующим образом:

1. Струбцина надежно закрепляется. Если есть двигатель, то место крепежа сдвигается вбок.
2. Далее прибор плотно фиксируется на кронштейне, и конструкция опускается в воду.
3. Кронштейн с помощью винта крепится на струбцине. На этом этапе корректируется глубина погружения и угол наклона.

Подробно об этом рассказывается в видео:

Как установить держатель на лодку?

Для того чтобы монтировать держатель к лодке, необходимо выполнить следующие действия:

• прижать струбцину к транцу. Используя болт, который идет в комплекте с резиновыми накладками, устройство крепко фиксируется;
• датчик гаджета необходимо крепко зафиксировать на кронштейне;
• отредактировать требуемый угол и глубину погружения, и зафиксировать в нужном положении;
• после того как все необходимые настройки установлены, кронштейн дополнительно фиксируется для предотвращения сбоев и отклонений в показываемых данных;
• экран гаджета устанавливается в удобном месте. Наиболее часто это днище лодки или скамейка. Для фиксирования может быть использованы специальные присоски;
• для защиты экрана от попадания осадков может быть смонтирован специальный козырек из пластмассы или клеенчатого материала.

В случае, когда нужно откорректировать степень погружения датчика, следует послабить болт, который фиксирует крепеж и изменить настройки, после чего снова плотно закрепить устройство.

Специальные крепления для эхолотов позволяют использовать устройства в любых условиях на протяжении длительного времени. Правильно установленные эхолоты не только способствуют вылавливанию больших трофеев, но и позволяет отображать на экране гаджета отображение дна со всеми возможными преградами.

Полезно знать! Практически в любом магазине, который занимается продажей эхолотов, можно приобрести специальный кронштейн. Однако при необходимости такую фиксацию можно сделать своими руками, при этом не требуется больших затрат, опыта и длительной работы.
