Особенности использования сонаров на плавсредствах
В отличие от рыбалки с берега, лодочная ловля имеет ряд особенностей. Основная заключается в том, что лодка движется по поверхности воды вместе с рыбаком и эхолотом. Это, очевидное на первый взгляд, замечание на самом деле имеет решающее значение для способа эксплуатации эхолота и его выбора.
При ловле с берега рыбаку приходится постоянно делать забросы датчика эхолота в разные места водоёма и осуществлять его проводки по поверхности, чтобы получить представление о том, что происходит в водоёме вокруг него.
При этом надо каким-то образом ещё и отслеживать информацию на экране эхолота, который ещё надо как-то закрепить, чтобы удобно было её анализировать.
Здесь рыболов-береговик имеет массу неудобств, поскольку удержать всю эту систему (удочка с датчиком, кабель, экран, источник питания) даже в двух руках достаточно проблематично. А при этом ещё и нужно делать проводку и, скорее всего, ещё и перемещаться вдоль берега.
У лодочника таких проблем нет. Экран эхолота, как и его датчик, стационарно крепятся к лодке и задача рыбака предельно проста: двигаясь по поверхности на своём плавсредстве покрыть интересующую его площадь. Вся информация будет отображаться на экране и легко считываться. А в эхолотах с памятью – ещё и сохраняться.
Стационарное расположение экрана на борту плавсредства не только освобождает руки рыбака, но и даёт ему возможность сконцентрироваться на более важных задачах.
Таким образом, к эхолотам для рыбалки с лодки ставятся совершенно другие требования, нежели к «береговым» или универсальным.
Глубина сканирования и количество лучей
На первый план выходит такой параметр устройства, как глубина сканирования, поскольку у берега её значения более 10 м практически никогда не встречаются.
Лодочный эхолот может быть двух- или многолучевым. Применение однолучевого эхолота на движущемся плавсредстве нецелесообразно по ряду причин:
- Однолучевые приборы не дадут полной картины происходящего в воде и придётся проделывать один и тот же маршрут заново, чтобы рассмотреть интересующие детали.
- Узкий луч однолучевого эхолота, дающего более чёткую картинку, потребует меньшей скорости перемещения плавсредства, что очень неудобно, поскольку понадобится большего времени сканирования.
Оптимальным вариантом для моторной лодки или катера является использование многолучевых эхолотов, обладающих функцией бокового сканирования.
Это даст возможность за один проход получить наиболее полную картину происходящего в водоёме. Да, такие устройства могут стоить недешево, однако их применение позволяет существенно экономить время на сканирование объёма воды и обнаружение мест скопления рыбы.
На заметку! Высокие требования по мощности устройства и ёмкости его источника питания в данном случае не важны, поскольку стационарно на плавсредстве можно установить аккумуляторы любого размера.
На что обратить внимание при выборе эхолота
Конечно, сначала необходимо понять принцип работы эхолота: от передатчика исходит электрический импульс, попадает в преобразователь, там он превращается в ультразвуковую волну, и затем передается вниз под воду. Как только волна столкнется с объектом – дном, рыбой, корягой и прочим, она тут же вернется обратно в преобразователь. Там она превратится в электрический сигнал, который можно увидеть на дисплее.
Используя эхолот, можно с берега наблюдать за жизнью в подводном мире.
Отправляясь за покупкой эхолота, стоит учитывать все необходимые его параметры для успешной рыбалки:
Мощность эхолота
Одним из самых важных параметров эхолота является его мощность. Чем выше показатель мощности, тем глубже его проникающая способность, и, следовательно, можно будет получить более детальную информацию о состоянии дна.
Эта характеристика выражается в ваттах (Вт). Хорошо прорисовываются детали дна у эхолотов, мощность которых от 1500 Вт. Стоит выбирать эхолоты для рыбалки мощностью не менее 600 Ватт.
Экран эхолота
Разрешение беспроводных эхолотов для рыбалки с берега может быть очень маленьким от 48х32 px. Разрешение лодочных профессиональных эхолотов может достигать 1280х800 px.
Дисплеи бывают как черно-белые, так и цветные. По размеру они могут быть от 3 до 9 дюймов. Чем больше диагональ и разрешение экрана, тем больше и качественнее он передаст информации.
Эффективность работы преобразователя
Преобразователь служит антенной эхолота. Он превращает электрическую энергию в звуковую волну и отправляет ее под воду, а затем ловит сигнал обратно и готовый результат отображается на дисплее.
Если есть необходимость только в исследовании дна, то в данном случае нужно остановить выбор на однолучевых эхолотах с узким углом обзора 9-24о. Чем шире угол обзора – 40-90о, тем больше информации будет отображаться на экране.
Передаваемый сигнал звуковой волны имеет форму конуса, и размер угла определяется от передаваемой частоты сигнала. Чем ниже частота, тем больше угол и сигнал будет проникать достаточно глубоко. А с более высокой частотой глубина проникновения будет меньше.
В продаже можно найти эхолоты, которые работают на частотах от 50 кГц до 200 кГц. Для ловли рыбы в пресных водоемах с глубиной меньше 50 м, подходящим вариантом будут эхолоты, которые работают на высоких частотах 200 кГц.
А эхолотам, работающим на низких частотах 50 кГц, можно найти применение в более глубоких водоемах – морях, озерах и др.
Важно! Однолучевые эхолоты постепенно вытесняются с прилавков двухлучевыми. Такие приборы могут работать как на двух частотах одновременно, так и поочередно
Дополнительные параметры при выборе эхолота.
Некоторые эхолоты снабжены функцией определения температуры воды. Если температура резко упала, то это говорит о том, что интенсивность клева пропадет.
Для рыбалки с лодки есть специальные стационарные эхолоты. Они легко крепятся к борту любого судна.
Портативные эхолоты по размеру чуть меньше стационарных, и используют их для рыбалки с берега или подледной рыбалки.
Самые недорогие эхолоты – это эхолоты, у которых монохромный экран, и обладают они минимальным набором функций. Несмотря на это, они бесперебойно работают и подойдут для получения данных о качестве дна и наличии рыбы на любом водоеме.
Эхолоты, у которых цветной экран, лучше передадут структуру дна. С таким прибором будет проще заметить рыбу, прячущуюся в зарослях.
Лучшие портативные эхолоты
В категорию портативных эхолотов входят устройства, которые работают без прямого подключения к бортовой сети. Они могут взаимодействовать со смартфоном или планшетом, а также работать удаленно, передавая данные по беспроводным интерфейсам.
Deeper Smart Sonar
В 2021 году эта модель в виде шарика вошла в тройку самых популярных компактных эхолотов для рыбалки с берега и лодки. Модель оснащается Wi-Fi и GPS, которые позволяют ей составлять подробную карту водоема без проводного подключения. В инструкции по эксплуатации упоминается, что шарик можно забрасывать на расстояние до 100 метров от себя, а максимальная глубина сканирования составит до 80 м.
Результаты анализа передаются на мобильное устройство под управлением Android или iOS. Время работы без подзарядки достигает 2 суток. Наличие встроенного картплоттера позволяет регистрировать собственные карты, независимо от особенностей водоема. Эхолот запускается за минуту и подключается к смартфону или планшету по Wi-Fi наподобие беспроводной гарнитуры.
Портативный эхолот Deeper отлично подходит как для ловли с лодки, так и берега. Работает круглый год: летом с берега, зимой со льда.
Важным преимуществом Deeper Smart Sonar является то, что он может использоваться как эхолот для зимней рыбалки. Также модель популярна из-за беспроводного исполнения и быстрой передачи данных на внешний девайс. Недостатком считается высокая цена.
Rivotek Fisher 20 Dual
В рейтинге лучших эхолотов Rivotek Fisher 20 Dual занимает второе место. Миниатюрный прибор подходит для эксплуатации как в теплый период, так и зимой. Ударопрочный корпус с качественной сборкой позволяет использовать эту модель даже в самых сложных условиях.
В качестве источника питания используется 4 батарейки типа ААА. Наличие продвинутого микропроцессора способствует бесперебойной работе не только во время остановки лодки, но и при движении на скорости.
Информация отображается на небольшом монохромном дисплее диагональю 2,4 дюйма. На нем можно увидеть все нужные данные, включая температуру воды и глубину. Рыболовы утверждают, что модель является лучшей в своем ценовом сегменте, что обусловлено такими достоинствами:
- Защита корпуса от проникновения воды.
- Универсальность применения.
- Доступная стоимость.
Единственный минус – небольшие размеры черно-белого дисплея.
Практик 7 WI-FI
Практик 7 Wi-Fi представляет собой беспроводную модель, которая подходит для рыбалки с берега и лодки. Эхолот функционирует вместе со смартфоном или планшетом, на который устанавливается бесплатный софт с одноименным названием, который используется для анализа рельефа дна.
Устройство весит 110 г, поэтому для заброса нужно оснастить удилище прочной леской. Поплавок отправляет данные по интерфейсу Wi-Fi с радиусом действия около 90 м. Диапазон рабочей температуры у портативного сонара Практик 7 Wi-Fi варьируется от -20 до +40°C, а глубина сканирования варьируется от 0,5 до 25 м. Помимо определения текущей глубины, устройство указывает на температуру воды, наличие скоплений рыбы или крупных объектов на дне.
Разработчики позаботились об опции регулировки чувствительности, активации летнего и зимнего режима, а также настройке «слепой» зоны. Эхолот поставляется со съемным аккумулятором, который обеспечивает бесперебойную работу в течение 7 часов. Для восстановления заряда потребуется 2,5 часа. Основные плюсы модели заключаются в следующем:
- Большой радиус действия.
- Широкий диапазон температуры.
- Гибкие настройки.
- Низкое потребление энергии.
Отрицательный момент – недостаточная герметизация корпуса.
Бюджетные эхолоты для рыбалки
Если выделенный бюджет невелик или вы попросту хотите сэкономить, стоит обратить внимание на недорогие эхолоты JJ-Connect Fisherman. Наиболее дешёвые устройства этой серии стоят около 3000 рублей
Как правило, такие модели оснащаются дисплеями небольшого размера и используют 1-2 луча.
Компактность и низкая цена делают данные эхолоты хорошим вариантом для новичков.
Также к бюджетным эхолотам относятся и некоторые устройства от Garmin. Вообще в данной компании имеются различные модели, и стоимость некоторых достигает 40 000 рублей, но имеются и недорогие эхолоты, которые можно прикупить за 4000-5000.
Если же вы ищете профессиональный эхолот и готовы выложить за него кругленькую сумму, обратите внимание на универсальные модели от компаний Humminbird и Fisherman. Их эхолоты для сканирования используют 4-5 лучей и быстро передают данные, имеют GPS-приемник, оснащаются высококачественными контрастными дисплеями и дополнительными датчиками
Эхолот-картплоттер – это устройство, сочетающее в себе возможности функционального эхолота и электронных карт. Картплоттер может запоминать места на карте, маршруты и прочие данные местности.
Если вы хотите более детально ознакомиться с другими недорогими эхолотами, советуем вам почитать статью про обзоры эхолотов.
Как наиболее эффективно использовать прибор?
Существует два основных варианта эксплуатации эхолота. Вы можете использовать его с лодки, а можете с берега. Рассмотрим особенности каждого способа более подробно.
Лодка
Для того, чтобы эхолот передавал необходимо картинку на экран с лодки, необходимо учесть следующие рекомендации:
- Если крепите на дно, необходимо поместить преобразователь на пол-лодки и прикрепить его так, чтобы ни в коем случае не было прослойки воздуха. Его можно приклеить, или положить в лужицу воды – как вам будет угодно. Во время установки не забудьте настроить прибор.
- Если вы собираетесь плыть медленно – крепится прибор на передней части лодки, если быстро – лучше установить его сзади.
- В зимний период, способ крепления и показатели эхолота отличаются, что будет описано ниже.
Не стоит беспокоиться, практически все эхолоты прекрасно пробивают толщину лодки и воздействуют на толщу воды, не добавляя каких бы то ни было помех картинке.
Берег
Этот вариант менее распространен, поэтому все зависит от самого прибора. В основном, данное устройство все-таки крепится к лодке. Если вы все же решили использовать его на берегу, можно, например, специализированный для этого дела эхолот забросить в воду, и после, ловить сигнал с помощью своего смартфона. Читайте подробный обзор лучших береговых эхолотов.
Несколько финальных советов
Обратите внимание на такие, с первого взгляда незаметные, детали, которые в решающий момент могут испортить все удовольствие:
- Аккумулятор эхолота в зимнее время садится значительно быстрее, если планируете рыбачить более суток, возьмите запасной или при наличии автомобиля, соответствующую зарядку.
- Самый лучший и качественный эхолот – не всегда хорошо, а если быть точным, зачастую бессмысленно. Если вы собираетесь использовать прибор в местном озере трехметровой глубины, четырех лучевое устройство будет лишним, вам вполне будет достаточно более дешевого однолучевого, который покажет всю нужную информацию
- Считывая информацию с экрана эхолота, будьте готовы к тому, что он ошибается и это на самом деле не одна большая рыбина, а стайка маленьких или вообще – башмак. Особенно так может случиться в автоматическом режиме. Если вы хотите более точных результатов, учитесь выполнять анализ самостоятельно.
Используйте прибор согласно всем перечисленным правилам, и он действительно скрасит и облегчит рыбалку, не испортит вам нервов и обеспечит богатый улов.
Возьмите за правило, на каждой рыбалке, первым делом начинайте…
Бюджетные модели
За счёт дополнительных опций цены на стационарные лодочные эхолоты имеют довольно внушительную величину, в то время как для большинства рыбаков в них нет необходимости. Обычно, достаточно иметь только данные о глубине, характер дна и примерном положении рыбы.
С этой задачей отлично могут справится и бюджетные эхолоты, стоимость которых находится в пределах 100 долларов. Ниже приведен список простых эхолотов, имеющих возможность установки датчика на корпусе лодки с кратким указанием их характеристик.
- JJ-Connect Fisherman 600: частоты 83/200 КГц, глубина 350 м, углы обзора 60°/20°, дисплей 160х120 пикселей, цена 120 долларов.
- JJ-Connect Fisherman 200: 2 луча, частоты 83/200 КГц, глубина 30 м, угол обзора 45°, дисплей 160х160 пикселей, дополнительны датчик для зимней рыбалки, цена 140 долларов.
- Lucky Fishfinder FF718LiDT: 2 луча, частоты 83/200 КГц, глубина до 35 м, угол обзора 90°, дисплей 128х128 пикселей, цена – 110 долларов.
- Lowrance Hook2-4x Bullet: 1 луч, частота 200 КГц, глубина 150 м, угол обзора 120°, дисплей цветной 480х272 пикселя, цена – 100 долларов.
- Garmin Striker 4: 2 луча, частоты 77 и 200 КГц, глубина 488 м, угол обзора 60°, дисплей цветной 480х320 пикселей, цена – 140 долларов.

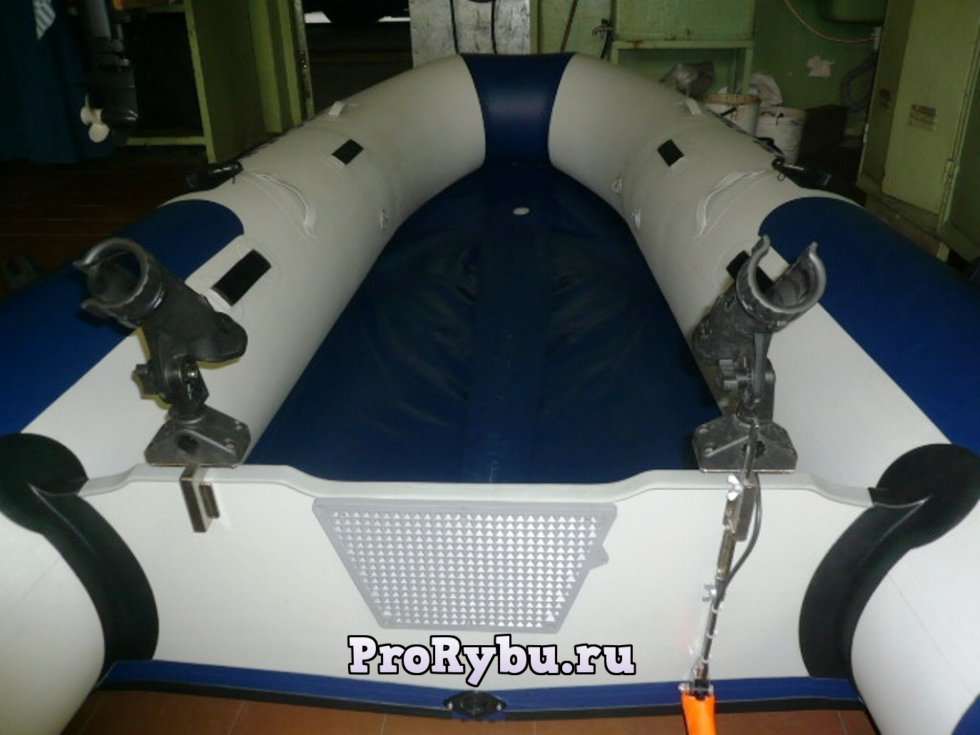

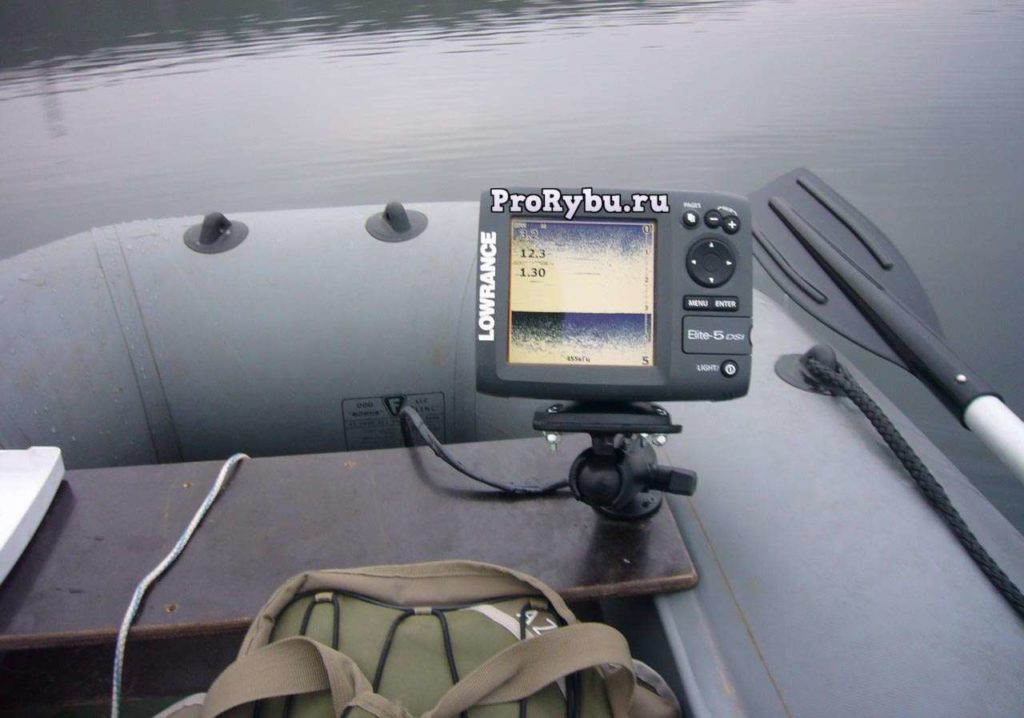

Крепление эхолота на лодку ПВХ
Непосредственно перед установкой эхолота на лодку нежно определится с местом крепления. Выбирая место для крепления нужно учитывать два фактора, первый это форма кронштейна (обычно поставляется в заводской комплектации) и особенности форм вашей лодки ПВХ. Учитывайте что датчик аксессуара должен находится в параллельной плоскости с водяной гладью и быть полностью погружен в воду. Стоит отдавать себе отчет о том, что прикрепив датчик эхолота под каким либо углом, отличным от 90 градусов, показания самого прибора могут отличатся от действительности.
Также крепление эхолота на лодку ПВХ требует от рыбака учета воздуха, которые попадает под дно, во время движения. Пузырьки воздуха, попавшие под лодку во время движения могут повлиять на датчик и его показания будут не совсем достоверными. Из-за этого нужно подобрать такое место для установки датчика, чтобы попадание воздуха на него было как можно меньшим.
Если у вас большая надувная лодка, то тут проблем возникнуть не должно, идеальным местом для крепления датчика эхолота будет корма. Но тут будет немного иная проблема, заводские кронштейны не очень прочные, и попав на препятствие вы можете сломать либо кронштейн если повезет, а если нет, то транец. Тут уж на ваш страх и риск, но я бы сразу заменил кронштейн на самодельный, надо будет написать статью о том как его сделать. Очень полезной штукой может стать механизм для отбрасывания кронштейна в случае неотложных ситуаций, я такую штуку сразу себе поставил, помогает.
Ну а для совсем отчаянных можно попробовать вклеить датчик в сам корпус лодки
ВНИМАНИЕ, делайте это только в том случае, если вы точно уверенны в том, что никак не навредите вашей надувной лодке. Такую аферу можно провернуть лишь если ваша лодка сделана из:
- ПВХ;
- Резины;
- Стеклопластика.
Для крепления эхолота внутри лодки ПВХ стоит выбрать именно то место днища, которое в любых условиях будет располагаться параллельно воде. Ну об установке я расписывать не буду, думаю у всех хватит смелости просто прорезать дырку, засунуть туда датчик и потом заклеить лодку.
Интересная штука, если у вас надувная лодка, то на ней предположительно есть липучка, вот к ней лучше всего и будет прикрепить кронштейн. Но нужно быть очень аккуратным, дабы попросту не потерять датчик, лучше всего придумать крепление понадежнее. Лучше прикрепить его к сидению лодки, в этом нам может помочь кусок металлопластиковой трубки, мы её просто выгибаем и прикручиваем к сидению. К другому концу трубки мы и крепим наш заветный датчик.
Короче вся суть крепления эхолота заключается в креплении его датчика. Ну а экран просто крепим на видное место, тут уже по вашему личному предпочтению и желанию.
Эхолоты для лодки ПВХ
Если для вас нету лучшего спутника на рыбалке чем надувная лодка, то вам обязательно понадобится эхолот, ведь он поможет превратить рыбалку в настоящий отдых и принесет вам желаемые результаты.
Чем же полезны эхолоты для лодки ПВХ и какую пользу они приносят рыбакам? Основным предназначением этого аксессуара является поиск рыбы в толще воды. Но это не все, он еще и показывает изменение в рельефе дна, а опытные рыбаки знают что рыба группируется именно на резких перепадах глубин и ямах. А вот теперь определение наличия рыбы на участке водоема отходит на второй план и первой задачей эхолота становится измерение глубины водоема и определение рельефа дна. А если у вас “навороченный” эхолот, так он даже температуру воды определить поможет.
И вот, если наши строчки вдохновили вас на покупку эхолота для ловли с лодки, то вам нужно знать некоторые рекомендации и хитрости при покупке. Прежде чем отправится в рыболовный магазин за долгожданным аксессуаром, рекомендуем дочитать статью до конца и отметить для себя основные качества, которыми должен обладать эхолот.
После изучения и определения необходимых функций эхолота необходимо знать некоторые характеристики. И так, сонар должен обладать: мощным передатчиком, эффективным преобразователем, очень чувствительным приемником и конечно же, экраном с высокой контрастностью и разрешением.
Определить мощность (производитель указывает её в Ватах) эхолота можно по его спецификации и характеристики мощности бывают следующие:
- RMS (усреднённая);
- Пиковая;
Но не стоит обольщаться насчет очень высокой чувствительности приемника, ведь чем чувствительнее он тем больше помех вы увидите на своем экране во время рыбалки
Стоит выбирать приборы с возможностью регулирования чувствительности и уделять особое внимание ширине диапазона изменений, чем он шире – тем лучше
Дисплей эхолота ничем не отличается от дисплея телефона и других приборов с монохромными экранами. Это обычная матрица, которая вмещает в себя определенное количество пикселей. И вот чем больше она вмещает этих самых пикселей, тем качественнее будет получаемая картинка.
Размер дисплея эхолота также как и его разрешение является очень важным показателем
Думаю логично, чем больше у вас экран тем больше картинка, круто же, да? Если вы покупаете черно-белый эхолот для ловли с лодки, то обратите внимание на количество градаций серого в его экране. Плотность видимого объекта определяется уровнем серого цвета на дисплее
Самые лучшие и качественные эхолоты имеют 16 градаций серого цвета, эта максимальное количество оттенков, которое способен различить глаз человека. А вот с дисплеями, которые могу отразить лишь малую часть оттенков серого дела обстоят хуже, они просто не видят менее плотных объектов на дне и не способны их отражать. Спектр оттенков серого на черно-белых дисплеях эхолотов изменяется от 4 до 16.
В любом случает применяя эхолоты для рыбалки на лодке ПВХ, будь он хороший или не очень, вы будете готовы к активному поиску рыбы и обязательно её найдете, а это принесет вам желаемый улов.
