Давление в лодке ПВХ
Для правильного и долговечного использования лодки ПВХ или надувного катамарана необходимо накачивать судно до рабочего давления и не допускать его превышения или снижения. Если не соблюдать рабочее давление, то лодка ПВХ подвергается излишним нагрузкам и быстро изнашивается.
Рабочее давление в лодке ПВХ
Если кратко, то рабочее давление в баллонах должно быть 250-300 мБар. Не обязательно использовать манометр при накачивании, примерно рабочее давление можно определить «на глаз». Баллон должен прогибаться не более 1-1.5см при давлении пальцем и немного «звенеть» при шлепке ладонью или щелчке пальцем. Такая накачка баллона называется «до звона». Лодка в рабочем давлении имеет максимальную прочность и жесткость, и полностью безопасна для использования.
Динамика давления воздуха в лодке ПВХ
Объем воздуха, а, следовательно, и давление в баллоне сильно зависит от перепадов температуры. Изменение давления газа в замкнутом пространстве описывается законом Шарля.
Математическое выражение закона предельно простое:
T1 и T2 – температуры в градусах Кельвина (К);
P1 и P2 – абсолютное давление газа в замкнутом объеме при температурах T1 и T2 соответственно.
Температура в кельвинах получается прибавлением к температуре в градусах Цельсия значения 273. Таким образом, например, температура 27°С будет соответствовать температуре в градусах Кельвина 273+27=300 К.
Значение абсолютного давления находится как сумма атмосферного и избыточного давления в баллоне. Т.е., например, баллон имеет значение избыточного давления 250 мБар. Если атмосферное давление принять равным 1 Бар, то абсолютное давление будет равным 1.250 Бар.
Приступим к расчетам. Предположим, в начальном состоянии лодка имеет избыточное давление в баллонах 250 мБар. Температура воздуха в баллонах 27°С.
При охлаждении на 10°С получим абсолютное давление в баллонах:
1.25×290/300 = 1.208 Бар
Таким образом, величина избыточного давления будет составлять 208 мБар.
При нагреве воздуха в баллоне на 10°С получим:
1.25×310/300 = 1.292 Бар, т.е. избыточное давление составит 292 мБар.
Изменение температуры может быть достаточно большим 30-40 градусов и больше, например, если вы надули лодку для утренней рыбалки в 10 градусов, а днем температура поднялась до 30. Необходимо помнить и о способности нагреваться самой ПВХ ткани, из которой сделана лодка. На солнце ПВХ ткань может нагреваться на 20-30 градусов выше окружающей температуры воздуха.
Исходя из вышесказанного динамика давления в баллоне может быть до 150-200 мБар.
Вред от пониженного давления в лодке
Как не странно, но пониженное давление в баллонах лодки является также опасным, как и повышенное. Именно поэтому нельзя недокачивать лодку из опасения перегрева. Имеется две основных проблемы низкого давления воздуха в баллонах лодки:
- Недокаченная лодка ПВХ не имеет необходимой жесткости, а значит становится небезопасным судном т.к. сильно уменьшается остойчивость. Увеличиваются разрывные нагрузки на ткань, что может привести к её повреждению.
- Недокаченную ПВХ лодку НАМНОГО легче проткнуть. Даже обычная ветка может повредить баллоны лодки, в то время как при рабочем давлении ветка просто соскользнет или сломается.
Из-за уязвимости «мягкой» лодки к физическим повреждениям при сборке лодки необходимо очистить площадку от мусора, т.к. даже просто наступив на борт недокаченной лодки ПВХ на берегу возможно её повредить.
Вред от высокого давления и температуры
Наверное, вы не раз слышали о том, что надувные лодки взрываются на солнце. Давайте разберемся что происходит на самом деле.
Современные качественные ПВХ ткани, например, HeyTex или TRW очень прочны и устойчивы к ультрафиолетовому излучению солнца, бензину и маслу, помимо воздуходержащего слоя, они имеют специальную сетку из нитей (жесткий корд – армирование ПВХ). Поэтому слабым местом лодки ПВХ являются швы и заплатки при использовании клея с низкой температурой реактивации.
Температура реактивации
– это та температура, при которой клей вновь становится жидким и шов расползается под давлением воздуха. Клей становится не моментально жидким, а плавно теряет прочность в течении 5-10 градусов, поэтому превышение рабочего давления в баллоне ускоряет расползание шва.
При производстве качественных лодок из ПВХ используется промышленный двухкомпонентный клей, и добавки которые устраняют возможность реактивации клея через сутки после высыхания. Данная технология называется холодной сваркой – в месте шва ткань становится даже прочнее из-за 2 слоев.
В нашем производстве катамаранов мы использует только промышленный двухкомпонентный клей.
Советы по эксплуатации и уходу
- До закачивания воздухом ее следует распаковать и выдержать 60 минут при температуре 20-30°С в среднем, для накачивания используйте лучше электронасос, а не компрессор для шин.
- Для сборки плавательного средства используется ровная очищенная площадка, закачивание баллонов идет четко по очереди согласно инструкции. Обязательно используйте моменты безопасности, режим эксплуатации должен быть от -5 до +45°С, а если температура не будет учитываться, то вероятность повреждения будет высокой. Требуется делать регулярный общий контроль давления в баллонах, так как уменьшение и увеличение приводит к повреждениям лодки.
- Не рекомендуется управлять плавсредством при алкогольном опьянении, а если там нет осветительного специального прибора, то эксплуатируйте только днем. Если используется мотор, то он должен быть не сильно мощным, иначе будут проблемы с управлением, еще один важный фактор — это высота установки мотора.
- Следует учитывать, что чрезмерные нагрузки здесь опасны, это возникает при сильных волнах и быстром движении. Скорость резко брать запрещается, если пассажиров нет, то лучше расположиться ближе к переду, если будет груз, то лучше продумать его четкое расположение, иначе возможны повреждения лодки.
- Хранить изделие можно при температурах до +50 С и влажности до 80%, старайтесь, чтобы не было повреждений ткани при хранении.
Были бы электрические насосы по надёжнее , купил бы и не парился . Отзывы по тем же ” Браво ” , далеко не лестные , жаба не позволяет , просто так выкинуть бабосы за зря . Перекаченная лодка может бахнуть на солнце , может изменить свою геометрию , причём необратимо , может с лёгкостью проколоться об маленький сучёк . Не докаченная лодка имеет ещё больше минусов . Это и вздымание полов и образование воздушного пузыря перед транцем , с последующими прохватами винта и изменение угла наклона транца на ходу , что приводит к увеличению дифферента на корму (задиранию носа вверх ) и как следствие — мощные удары волны в днище , так как обводы лодки перестают работать на таких углах атаки . Вообщем все предыдущие настройки угла установки мотора , коту под хвост . Дабы этого не происходило , лодку надо не только накачивать до рекомендуемого давления , но и накачивать каждый раз одинаковым давлением . Тут возникает вопрос — чем замерить давление в баллонах лодки ? Доступные манометры имеют пределы измерений 6 , 8 , 10 атмосфер , даже самый маленький найденный мной манометр имеет шкалу до 2,5 атмосфер и класс точности 2,5 . А большинство лодок ПВХ должны накачиваться до 0,25 атмосфер — это практически величина погрешности , при измерении всеми доступными нам манометрами . Поэтому ошибка в измерении давления будет огромна и не постоянна .А если манометр китайский , то даже комментировать это не хочу . Но выход есть . Давление в одну атмосферу , то есть — 1кг. с. кв. см .= 735 мм. рт. ст . Вот таблища перевода единиц давления . http://www.dpva.info/Guide/GuideUnitsAl … tionTable/ То есть , простой пропорцией можно вычислить , что 0,25 кгкв .см. = 184 мм. рт. ст. А вот мерить давление в миллиметрах ртутного столба (мм.рт.ст. ) есть отличный и очень точный прибор — ТОНОМЕТР . Это прибор для замера артериального давления человека . Манометр этого прибора идеально подходит для замера давления в 0,25 кгкв.см. , так как шкала прибора до 300 мм.рт .ст. , а это — 0,4 атм. И 0,25 атм находится практически в середине шкалы , погрешности — практически равны нулю . Стоит в медтехнике этот манометр 220 рублей . Вот так можно его приспособить для замера давления в баллонах .
С лева направо : Штаный штуцер для накачки лодки ;; резиновый колпачок от свечных проводов а/мобиля ;; сам манометр .
http://viberilodku.life/lodki-pvh/manometr-dlya-pvh-lodki-svoimi-rukami.htmlhttp://pravonasilu.ru/lodki/dopoborudovanie/manometr.htmlhttp://wlooks.ru/lodki/manometry/http://lodkavmore.life/lodki/pvh/manometr-dlya-pvh-lodki-svoimi-rukami.html
голоса
Рейтинг статьи
Какие клапаны бывают в лодке ПВХ?
Вы знаете, какой клапан у вас стоит? Есть разные конструкции, официальные и самодельные, но основных вида три:
- Воздушный клапан сохраняет воздух в лодке. Современные модели позволяют самостоятельно выпускать часть воздуха, чтобы баллон не лопнул, если сильно накачан или долгое время находится под солнцем.
- Сливной. Позволяет легко убирать воду, которая попала в лодку.
- Заслонка — обычный резиновый клапан, используемый производителями недорогих лодок низшего и среднего уровня. Быстро изнашивается. Если внутрь попадёт хотя бы немного песка, может заклинить и начать спускать.
На фото воздушный клапан:
Сливной:
В современных ПВХ-лодках в основном используются воздушные клапаны, в более дорогих моделях стоят и сливные. У нас есть модели, в которых один из воздушных клапанов находится на носу лодки, что экономит время сборки-разборки плавсредства. Пример такой лодки здесь.
Виды воздушных клапанов
По типу конструкций наиболее распространены следующие воздушные клапаны:
- Стравливающий клапан. У него есть штырь на пружине, обеспечивающий автоматический сброс излишков воздуха. Это очень нужная конструкция: перекаченные баллоны опасны, так как грозят взрывом лодки (из-за очень высокой t снаружи газовая смесь внутри расширяется).
- Лепестковый: внутри ответной области находятся круглые мембраны, которые поделены на сектора. Накачивающийся напор воздуха отжимает их — так происходит открытие входного отверстия. Затем мембраны из-за давления поджимаются кверху, поэтому воздух не может выйти обратно. Такая конструкция популярна среди обладателей двухтактных двигателей плавсредств.
- Клапан Голубева объединяет в себе преимущества первых двух конструкций. Есть мембрана для удерживания воздуха и нажимная кнопка для его стравливания. Такой клапан не может случайно открыться, потому что предусмотрен дополнительный поворот механизма после закрытия.
Стравливающий:
Лепестковый:
Голубева:
Мы советуем использовать стравливающий клапан (Голубева, в том числе). Он надёжен, износоустойчив и, как следствие, долговечен. Но стоить он может очень дорого, поэтому часто выбирают другие варианты. Если вам предстоит выбрать новый клапан, помните, что он должен быть максимально надёжным и защищённым от механических повреждений.
Но даже с самым хорошим клапаном возникают проблемы и несчастные случаи: во время транспортировки он может сдвинуться, открутиться. Или же во время присоединения или отсоединения насоса можно сдвинуть клапан, если приложить слишком много усилий (а рыбаки, как известно, люди сильные мышцами и духом). После этого можно заметить, как лодка начнёт «грустнеть» или «худеть». Понять, пропускает клапан на лодке ПВХ или нет, помогут несколько простых шагов.
Критерии выбора
Современный рынок рыболовного направления предоставляет как большой выбор лодок ПВХ, так и электронасосов
Каждый вид подразумевает свои особенности, на которые следует обратить внимание при покупке, ведь от этого зависит срок службы устройства и его возможности
На что обратить внимание при покупке:
- Производительность насоса. В большинстве случаев, для полного заполнения воздухом камерных отсеков лодки, необходимо внутреннее давление в 250 mbar. Если насос недостаточно мощный и не может нагнетать такое давление – его необходимо будет добавлять с помощью ножных или ручных типов насосов.
- Время непрерывной работы. Этот нюанс необходимо учитывать, дабы при накачивании не произошло перегревание. Как правило, электронасосы рассчитаны на непрерывную работу около 15 минут. Лучше выбирать модели с встроенным регулятором, который в определённое время сам отключит насос для охлаждения, а после, его же снова и запустит в работу.
- В агрегате должен быть встроен датчик показаний внутреннего давления (манометр). Без него велика вероятность недостаточного или излишнего накачивания воздуха.
- Желательно выбирать модель, которая не только нагнетает воздух в лодку, но и способна откачивать его.
- Лучше приобретать электронасосы у проверенных фирм-производителей, которые дают гарантию на продукцию.
Методы определение рабочего давления
Рабочее давление – это показатель, при котором лодка оптимально функционирует, сохраняя пригодность в течение максимально длительного времени. Он определяется допустимым диапазоном, выходить за пределы которого не рекомендуется. Следует подчеркнуть, что эксплуатация лодки, как при повышенном, так и при пониженном давлении запрещена.
Известно, что для определения давления существует измерительный прибор – манометр. Этот прибор можно адаптировать и для контроля степени наполнения баллонов лодки воздухом, при этом давление должно укладываться в диапазон от 250 мБар до 300 мБар. Многие владельцы обходятся другими способами контроля.
- Нормальное состояние камер проверяется методом исследования прогиба при нажатии пальцем руки. Этот прогиб составляет не более 1,5 см.
- Самый элементарный способ определения давления – исследования звука от несильного шлепка ладони по материалу. Наличие легкого звона свидетельствует о том, что давление в баллоне находится в пределах нормы.
Номинальное или рабочее давление обычно указывается самим производителем в паспорте устройства или руководстве по эксплуатации.
Это интересно: Лодка из фанеры своими руками — чертежи выкройки, как сделать самодельную фанерную лодку
Особенности и зачем это нужно
Приобретя набор мягких накладок, можно завершить укомплектование надувной лодки. От этого зависит то, комфортно ли будет пользоваться лодкой и ездить на ней с различными целями. В комплект поставки любой уважающий себя производитель включает ёмкую герметичную сумку. Её проектируют так, чтобы груз помещался внутри, не отнимая полезное пространство в лодке
Другой важной чертой сумки являются непроницаемые для воды швы
Типичные разновидности имеют такие габариты:
Приобрести накладку на банку с сумкой повышенной герметичности бывает необходимо:
Часто приобретают сразу 2 накладки. Тогда можно будет разложить вещи по сумкам, а самим комфортно разместиться в лодке. Проблем не возникнет ни при остановке (когда, к примеру, забрасывают удочку), ни при движении. Пара баночных сумок позволяет вместить практически все предметы, которые требуются для путешествия или поездки по делам. Ещё входящие в комплект фирменные сумки обычно конструируются так, что накладки легко освободить, а сами ёмкости без проблем носят на суше и возят в автомобилях.
Какие бывают?
Все лодочные манометры можно разделить на три группы:
- проходные;
- проверочные;
- универсальные.

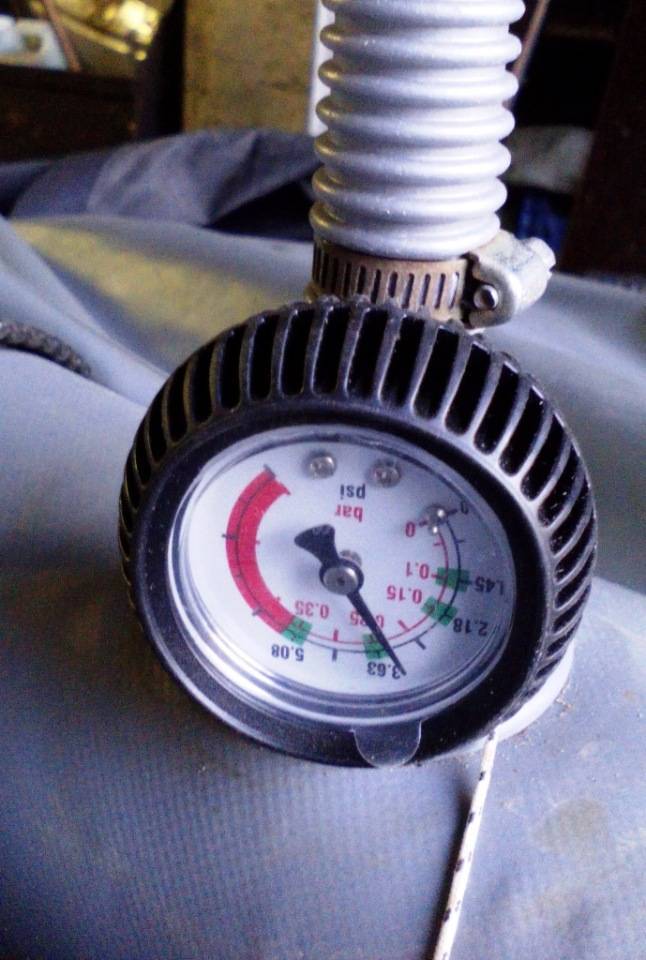

Проходной манометр используется во время накачки баллонов лодки. Позволяет контролировать давление, дабы добиться оптимального заполнения воздухом. Проверочный прибор позволяет следить за состоянием баллонов в процессе эксплуатации плавсредства.
Качественный прибор видно невооруженным глазом
Универсальный лодочный манометр подходит для измерения давления как в процессе сборки-накачки лодки, так и в ходе перемещения по водоему. Естественно, лучше отдать предпочтение разностороннему прибору, чтобы не возить с собой набор из двух манометров разного назначения.
Совет! Покупать манометр лучше в специализированном магазине, который поставляет товар с необходимыми документами. Несертифицированный прибор может неточно измерять давление.
Манометры для надувной лодки выпускаются разными производителями. Есть недорогие китайские модели, которые можно купить на Алиэкспресс. Они стоят недорого, но не каждое изделие подойдет под тип клапана, применяемого в плавсредствах конкретной марки
Потому нужно осторожно подходить к покупке подобного изделия
Самыми популярными и массовыми манометрами являются изделия, выпускаемые под брендом Bravo. Выпускается в нескольких модификациях, есть возможность докупить специальный переходник под разные типы клапанов. Измерители давления Браво производятся в Италии, потому о качестве не стоит беспокоиться, оно на приличном уровне.
Манометр с переходниками
Наиболее ходовые лодочные манометры Bravo – это модели SP119 и SP125. Эти приборы отличаются минимально возможными габаритами, высокой точностью измерений и универсализмом. Позволяют измерять давление в баллонах лодки до 1000 мБар.
Электронасосы для ПВХ лодки
Материал
Надувная лодка производится из листов ПВХ, сваренных между собой. Это могут быть открытые швы или изолированные. Во втором варианте поверх сварки накладывается дополнительная армирующая лента, защищающая стык от разрыва и излишнего давления. Именно швы являются самым слабым местом лодки, и именно они первыми порвутся, если во время рыбалки вы нарвались на топляк или корягу. Лодка с закрытыми стыками
более предпочтительна, и выбирать стоит именно ее.
Также смотрим на склейки. Это крепления дополнительных модулей к остову лодки. Например, уключины к лодкам просто приклеиваются. Используются два метода: холодный и горячий. Существует мнение, что горячий метод лучше, но это устаревшее заблуждение. Сегодня оба способа приклеивания одинаково надежные
, а брак легко определяется на глаз
Если модуль проклеен хорошо и не видно каких-то дефектов, можно смело брать лодку, и неважно, каким способом соединялись модули
Какого бы образца и вида ни являлась лодка, она обязана соответствовать самым главным условиям: должна быть прочной при наклоне, грузоподъёмная, выносливая на большом валу.
Советы рыбаку: Какой краской покрасить алюминиевую лодку своими руками — Особенности выбора
Необходимо помнить, что комфорт оценивается выше, чем красочность и изысканность форм.
Ежели на лодке надо ездить на озеро или речку, находящейся близко от жилища, прекрасно подойдет воздушная (надувная) лодка.
Делают подобные лодки по большей части из поливинилхлорида и из каучуковой ткани. Все эти вещества по своим рабочим, синтетическим параметрам различные и имеют как преимущества, так и недочеты.
И, самое главное, если киль так же, как баллоны накачать, чтоб вообще не продавливался, не повредит ему это? А то впечатление, что 4мБара ему маловато.
спросим по другому какое давление должно быть в киле?
Изначально написано Филипок:
спросим по другому какое давление должно быть в киле?
У меня насос без манометра.Не подскажу.
народ и в колёсах ботинком проверяет, предлагаете последовать примеру?
Зачем чушь нести? Большинство владельцев ПВХ накачивает их без манометра без каких-либо негативных последствий. Лодки прекрасно ходят и служат годами. Можно бесконечно пыжиться, как ты круто и «научно» качаешь с манометром, но разницы реально нет.
Кстати, все свои лодки качаю электронасосом с крыльчаткой — самым простейшим 300-рублевым из Ашана. Провода с крокодилами удлиненные. Накачивает лодку до принятия четкой формы несколько минут при неработающем двигателе машины, а потом добиваю давление лягушкой, легко и быстро.
Изначально написано RTDS:
Зачем чушь нести? Большинство владельцев ПВХ накачивает их без манометра без каких-либо негативных последствий. Лодки прекрасно ходят и служат годами. Можно бесконечно пыжиться, как ты круто и «научно» качаешь с манометром, но разницы реально нет.
С колесами делай что хочешь — хоть в квадратные превращай. В детскую демагогию я вступать не планирую.
Признайся, у тебя что, до сих пор не получилось освоить накачку лодки ножной лягушкой без манометра? Иначе к чему вся эта демагогия?
Пайол — жесткий настил для лодок ПВХ, как правило, изготовленный из специальной фанеры или алюминия. Будь то пайол-книжка или пайол с н-образным профилем – основное его предназначение выравнивание поверхности для удобства расположения в лодке. В лодках НДНД устойчивость и удобство расположения достигается за счет надувного дна. Начиная разговор об отличиях, я бы разделил их образно на две группы: конструктивные отличия и отличия на ходу.
Следующее на что стоит обратить внимание – глубина кокпита лодки. У пайольных лодок, как правило, глубина больше и общее пространство соответственно больше, а чем больше пространство, тем находиться в лодке удобней. Но это тоже «палка о двух концах», потому что использовать пространство можно по-разному и все зависит от количества пассажиров и количества вещей, погруженных в лодку
Если вы не Дед Мазай, то на мой взгляд этот показатель не является первостепенным:), однако, упомянуть об этом стоит
Но это тоже «палка о двух концах», потому что использовать пространство можно по-разному и все зависит от количества пассажиров и количества вещей, погруженных в лодку. Если вы не Дед Мазай, то на мой взгляд этот показатель не является первостепенным:), однако, упомянуть об этом стоит.
Каждый кулик свое болото хвалит и поэтому споры на тему «Что же лучше пайолы или НДНД?» еще долго не утихнут, каждый выбирает для себя сам и все познается в сравнении.
Манометры для лодок ПВХ
- Какие бывают?
- Самодельный манометр
- по теме
Каждый владелец надувной резиновой или ПВХ лодки знает, насколько важно контролировать давление в баллонах своего плавсредства. Если слабо накачать лодку, то она может не выйти на глиссер либо снизятся ее скоростные характеристики. Если превысить количество воздуха, особенно в жаркий период, то избыточное давление может привести даже к разрыву баллона
Если превысить количество воздуха, особенно в жаркий период, то избыточное давление может привести даже к разрыву баллона.
Для контроля над давлением в баллонах в процессе сборки плавсредства и последующей его эксплуатации широко используют манометр для лодки ПВХ. Этот простой прибор является хорошим помощником рыболова, а его применение оправдано.
Какие бывают?
Все лодочные манометры можно разделить на три группы:
- проходные;
- проверочные;
- универсальные.
Проходной манометр используется во время накачки баллонов лодки. Позволяет контролировать давление, дабы добиться оптимального заполнения воздухом. Проверочный прибор позволяет следить за состоянием баллонов в процессе эксплуатации плавсредства.
Качественный прибор видно невооруженным глазом
Универсальный лодочный манометр подходит для измерения давления как в процессе сборки-накачки лодки, так и в ходе перемещения по водоему. Естественно, лучше отдать предпочтение разностороннему прибору, чтобы не возить с собой набор из двух манометров разного назначения.
Совет! Покупать манометр лучше в специализированном магазине, который поставляет товар с необходимыми документами. Несертифицированный прибор может неточно измерять давление.
Манометры для надувной лодки выпускаются разными производителями. Есть недорогие китайские модели, которые можно купить на Алиэкспресс. Они стоят недорого, но не каждое изделие подойдет под тип клапана, применяемого в плавсредствах конкретной марки
Потому нужно осторожно подходить к покупке подобного изделия
Самыми популярными и массовыми манометрами являются изделия, выпускаемые под брендом Bravo. Выпускается в нескольких модификациях, есть возможность докупить специальный переходник под разные типы клапанов. Измерители давления Браво производятся в Италии, потому о качестве не стоит беспокоиться, оно на приличном уровне.

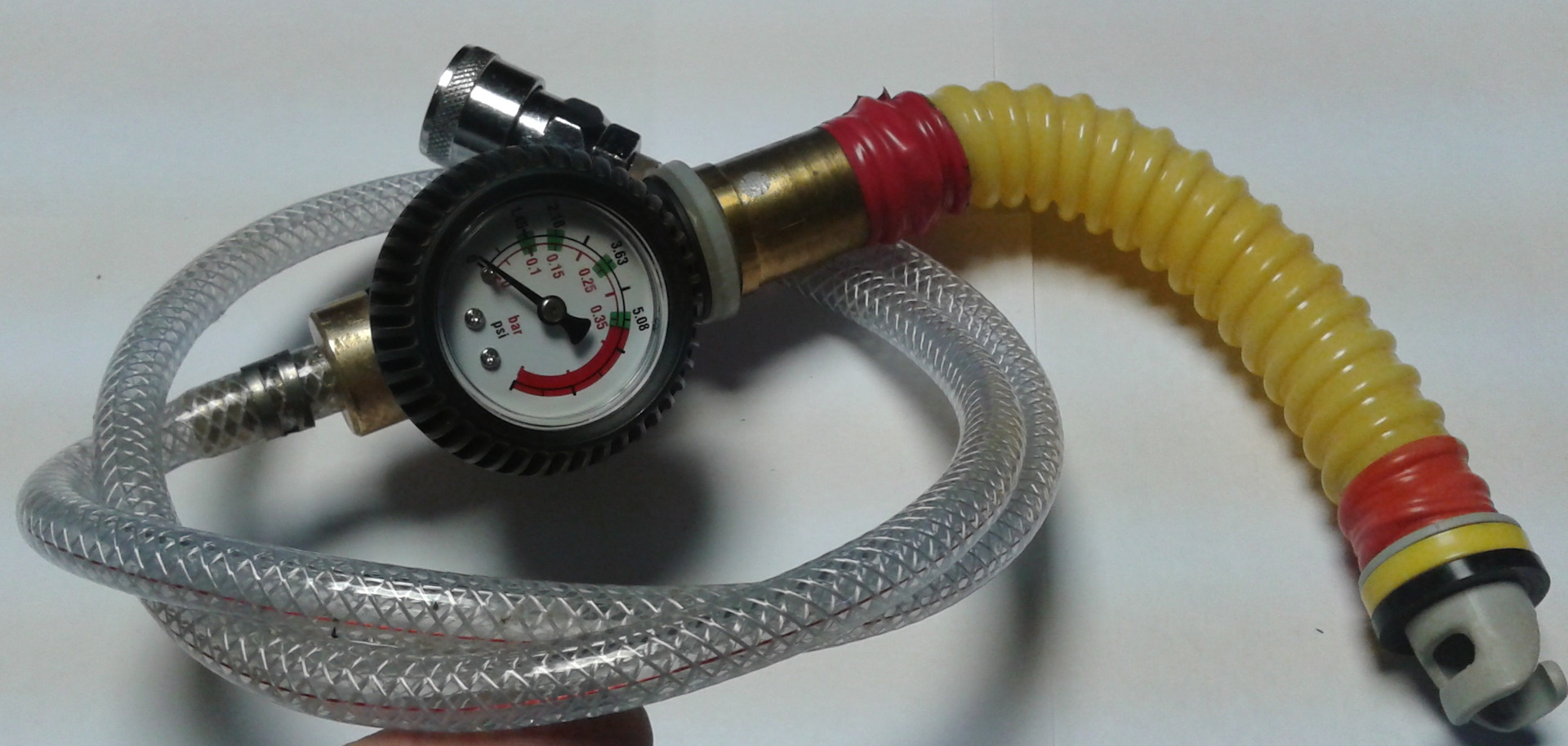

Манометр с переходниками
Наиболее ходовые лодочные манометры Bravo – это модели SP119 и SP125. Эти приборы отличаются минимально возможными габаритами, высокой точностью измерений и универсализмом. Позволяют измерять давление в баллонах лодки до 1000 мБар.
Самодельный манометр
Несмотря на сравнительно невысокую стоимость манометра, выпускаемого серийно, любой рыболов может самостоятельно изготовить себе подобный прибор. Многие отечественные любители ужения рыбы любят мастерить снасти и прочие принадлежности своими руками. Почему не сотворить еще одно изделие?
Простейший, но функциональный самодельный манометр легко изготовить из старого тонометра. Для этого понадобится:
- собственно, сам старый тонометр;
- штуцер от насоса к клапану баллона лодки;
- ПВХ трубка подходящего диаметра для переходника с тонометра на штуцер;
- металлопластиковая трубка с внешним диаметром чуть меньше внутреннего диаметра штуцера;
- кусочек стальной проволоки толщиной 1 мм или отрезок гвоздя.
Манометр с помощью переходника соединяем со штуцером. В сам штуцер необходимо вставить отрезок металлопластиковой трубки, а в нее с торца поперек вклеить отрезок проволоки. Это нужно для нажатия на шток клапана, чтобы он открылся и получилось провести измерения.
Совет! Подобный самодельный манометр желательно беречь от попадания на него воды и грязи, поскольку он не является влагозащищенным.

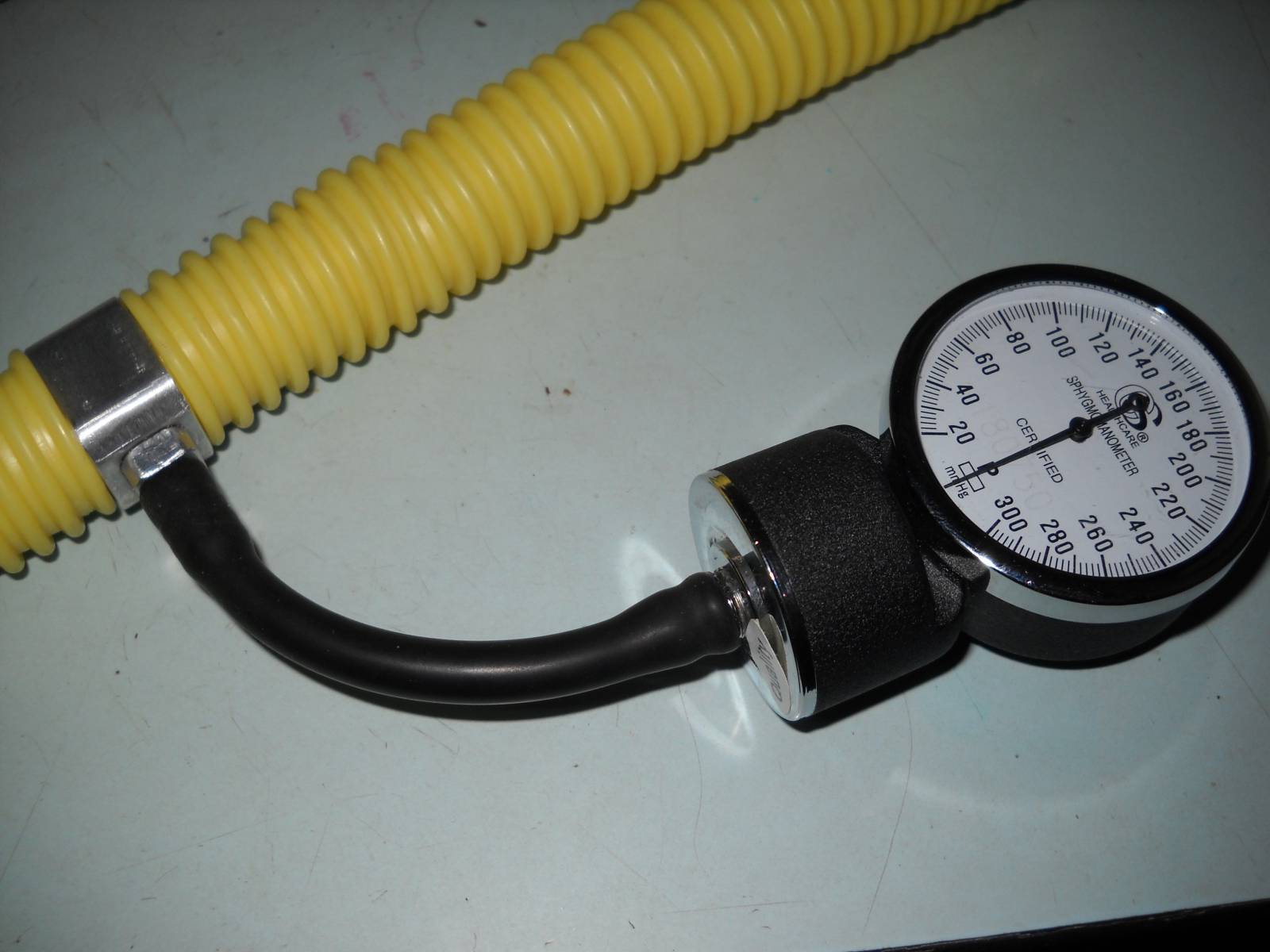

Так выглядит самодельный манометр, сделанный из тонометра
Тонометр показывает давление в мм.рт.ст. Полученную величину легко перевести в бар, атмосферы, Па и прочие единицы, применяемые для измерения давления. Для простоты эксплуатации можно циферблат подкрасить водостойкими маркерами, указав зону оптимального давления, допустимого и критичного.
