Квок на сома своими руками — как сделать, чертежи, особенности изготовления из ложек

Как же его сделать самому?

Теперь мы подобрались к самому интересному вопросу: как все-таки сделать квок своими руками? Изготовить квок в домашних условиях довольно-таки непросто, но если у вас есть все необходимые инструменты и материалы, необходимые для этого, то вы можете попытаться это сделать.

Как сделать прибор

Итак, квок состоит из трех частей:

Рукоятка.
Водорез.
«Копытце».

Рукоять обыкновенно делают легкую и прочную – из дерева, хотя можно использовать и другие подходящие материалы. Она должна подходить под размер вашей руки.

Водорез или лезвие представляет собой металлическую пластину, которую для меньшего сопротивления воды делают из тонкого металла.

«Копытце» представляет собой металлическую насадку небольшого размера или «блюдце» куполообразной формы, которое и производит эти звуки при вхождении в воду.

Материалы

Для всего этого лучше будет выбрать такие материалы: сталь, толщиной не более 3 мм, из которой будет состоять водорез и «копытце»; любое прочное дерево, необходимое для накладки на ручку.

Сам процесс

Водорез

Вначале нам нужно будет изготовить водорез. Для этого понадобиться металлическая заготовка размером 30 на 2,5 см и электролобзик. Вырезать нужно очень аккуратно и точно, так как именно от водореза зависит, с какой силой и под каким углом квок будет входить в воду.

Водорез

Дело это тонкое, и спешить здесь не следует. Заготовку необходимо выровнять по краям, добиваясь идеальной гладкости и формы. По внешнему виду водорез должен быть похож на длинный лист ивы – это будет самая лучшая форма. После этого уже готовое лезвие должно быть хорошо отшлифовано.

Рукоять

Далее мы приступаем к изготовлению рукояти для нашего квока. Заготовку мы берем стандартную – 15 на 2,5 на 3,5 см. Очень важный момент – необходимо при изготовлении рукояти отмерять заранее условленный угол крепления ручки к водорезу (обыкновенно 120 градусов), потому что в данной ситуации угол имеет очень большое значение.

Рукоять

После этого нам также очень аккуратно нужно выпилить место соединения водореза и рукояти – ничего не должно болтаться и шататься, иначе в самый неподходящий момент нижняя часть вашего квока может попросту отвалиться, и вы потеряете его саму ценную часть – лезвие с «копытцем». Кстати, о копытце:

Копытце

Перед тем как его изготавливать необходимо сделать небольшую зазубрину или шип на уже готовом водорезе к котором впоследствии будет крепиться «копытце». Заготовку берем размером 4,5 на 2,5 см. «Копытце» зачастую вырезают круглым – это самая подходящая форма. По форме оно может быть, как и плоским, так и полукруглым.

«Копытце»

В домашних условиях будет гораздо проще оставить «копытце» плоским. Размер также имеет значение. Уже в готовом изделии также проделывается небольшое отверстие, в которое после будет вставлено лезвие. Изготовление квока своими руками на этом этапе практически завершено, осталось только:

Сборка

Вставляем водорез в соответствующее отверстие в рукояти.
В это же отверстие вставляется заклепка, которая фиксирует положение лезвия.

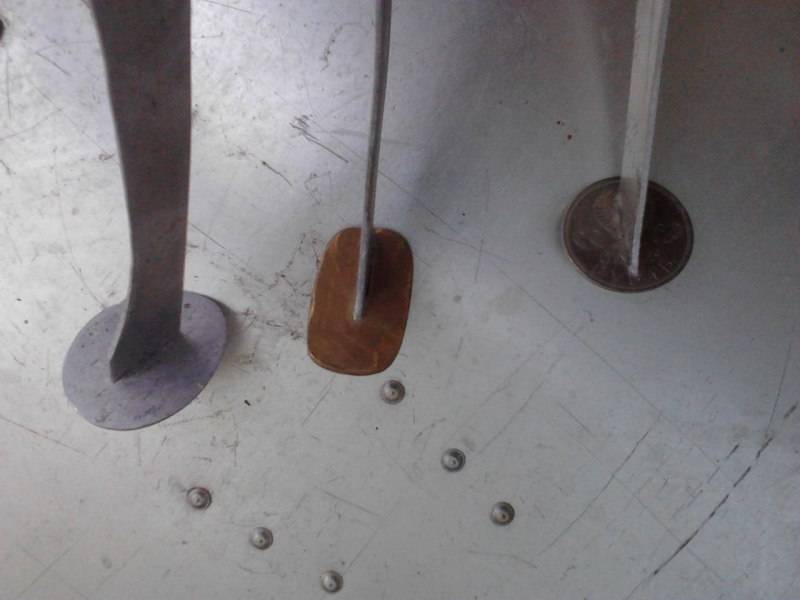

Надеваем «копытце» на шип, после шип нужно расклепать и таким образом закрепить
Последним этапом идет обработка – шлифовка и декорирование (по желанию)

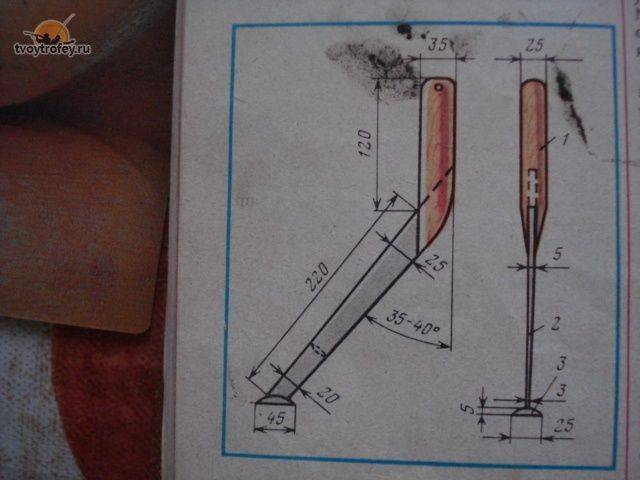

Вот несколько схем и фото, которые, возможно, помогут вам более подробно разобраться в устройстве квока:

Особенности сезонной ловли весной, летом, и осенью

Весна

Донка является важной снастью при ловле весной. Особенно в майские дни можно получить положительный эффект от ловли сома на квок. Самыми «клевыми» местами для ловли сома являются выходы из ям, в которых рыба проводила зиму. Весной, во второй половине дня, после того, когда вода уже прогрелась, начинается самое отличное время для ловли сома, который начинает интенсивно курсировать по теплому водоему

Весной, во второй половине дня, после того, когда вода уже прогрелась, начинается самое отличное время для ловли сома, который начинает интенсивно курсировать по теплому водоему

Самыми «клевыми» местами для ловли сома являются выходы из ям, в которых рыба проводила зиму. Весной, во второй половине дня, после того, когда вода уже прогрелась, начинается самое отличное время для ловли сома, который начинает интенсивно курсировать по теплому водоему.

Лето

Летняя ловля «хозяина омутов» очень захватывающее занятие, так как именно в это время года идет лучший клев. Рыбаки не замечают ни времени, ни усталости. Существует ряд результативных способов ловли сома именно в летний период.

В это время года он обитает как на глубине, так и посещает отмели на перекатах. Выбор места ловли сома летом разнообразен. Но главным местом базирования остаются проверенные тихие омуты. Их можно увидеть к вечеру, как спадет жара, как они рассекают поверхность воды, создают шумные всплески.

Сом хорошо клюет, как и утром, так и в вечернее время. Но лучше всего летом он ловится ночью. Лакомой наживкой для сома в это время является кусок рыбы или лягушка. Но в каждой реке он клюет по-разному, даже по-особому.

Ловля несколькими донными удочками – наиболее удачный вариант. Можно на все крючки поставить различные наживки. На лягушку лучше совершить заброс поближе к берегу. На живца и выползка можно закинуть и подальше.

Осень

Ловля сома в осеннее время – простое, но и одновременно очень увлекательное мероприятие. Ловить сома не представляет особого труда, так как он при понижении температуры и при пасмурной погоде начинает питаться в ускоренном режиме, не покидая при этом своих постоянных мест дислокации.

Однако осенью угадать с местом обитания сома сложнее, чем летом или весной. Определение такого места возможно благодаря наблюдению за местообитанием таких рыб, как сазан, лещ, голавль. Там, где имеется явное скопление этих рыб возможно пребывание и сома. Выяснилось, что сом активно клюет осенью днем, нежели ночью. На клев влияет и места ловли – лучше будет клевать на ямах, чем на мелководье. Особо удачное время для рыбалки – раннее утро. Соблюдение тишины – верный залог успешной рыбалки, так как сом особо чувствительная рыба к посторонним, незнакомым ему шумам.

В чем же залог успеха в ловле сома? Первое – производить ловлю в правильном месте, второе – ловить в правильное время суток, учитывая наибольшую активность рыбы и склонность к кормежке, третье – ловить сома правильной снастью и на правильную наживку. Все эти три правильности в итоге и приведут к простому алгоритму – ловить сома на ямах, в основном ночью и желательно на донные снасти.

Оснастка удилища

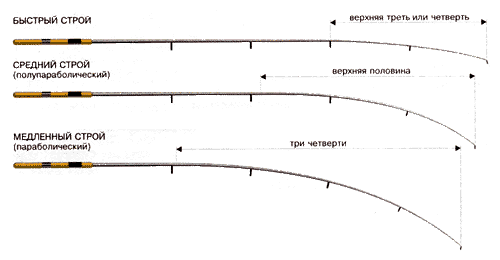

Фидерные удилища подразделяют на три вида:

Длина удилища должна зависеть от глубины водоема. Для ловли с берега, как правило, выбирается фидер до 4 метров. При ловле сома средних размеров берется удилище среднего строя, для ловли крупных и трофейных особей необходимо удилище быстрого строя, иначе вероятен исход со сломанным удилищем.

Кроме того, при ловле рыбы на квок у рыбака должны иметься шнур и наживка.

Снасть состоит из следующих комплектующих:

Так как рыбалка на квок проходит в лодке, лучшим вариантом будет помощь друга при ловле сома. Удочки устанавливают по бортам лодки и опускают в воду приманку на половину уровня водоема. Когда один работает с квоком, другой должен успеть подсечь рыбу, которая схватит шнур.

Дополнительные инструменты

Вылов сома на квок осуществляется по следующей схеме: рыбак находится в лодке со снастью в руке, специальным приспособлением (квоком) выполняются удары по поверхности водной глади, тем самым призывая хищника к активным действиям. Найдя аппетитную приманку, объект ловли проглатывает ее. Кульминацией всего действия становиться вываженная добыча на берег.

В качестве дополнительных приспособлений понадобятся:

Плавательное средство. Как было замечено опытными сомятниками, хищник категорически отказывается приближаться к металлическим и пластиковым плавательным средствам. Такое поведение объясняется образованием акустических сбоев вблизи подобных плавсресдств. Именно поэтому, рекомендуется на охоту выходить на деревянной, резиновой или ПВХ лодке. Результативность рыбалки обеспечена.
Наличие специального инструмента для моментального умерщвления хищника обязательно. Учитывая вес и мощь трофейного экземпляра, справиться без нужного приспособления не удастся. Чаще всего, пользуются багром – это мощный, достаточно острый инструмент, длина которого должна составлять минимум 1 м, ручка деревянная неокрашенная. Важный момент: ручка должна быть всегда сухой, само изделие должно находиться поблизости, под рукой. Можно применить большой подсак, но это не всегда удобно и рационально, добыча может попросту не поместиться в него.
Водяной якорь. Такое приспособление представляет собой своеобразный парашют для удержания лодки в заданном направлении, в случае неблагоприятной погоды и условий (ветер, течение). Якорь позволяет развернуть плавсредство таким образом, чтобы вода за бортом была спокойная, без волн и ветра.
В качестве кукана хорошо себя зарекомендовал жесткий капроновый шнур (4 – 5 м). Чтобы привязать хищника на такой кукан, необходимо прорезать отверстие с помощью ножа в нижней челюсти добычи поза щеткой зубов. Протянуть в это отверстие шнур и крепко зафиксировать. Такое нехитрое приспособление позволяет сому жить неделю, главное условие – достаточная глубина.
Наличие острого ножа, надфиля для заточки крючков, запасных поводков с нужными комплектующими, медицинской аптечкой обязательно.
Квок. Это изогнутая деревянная палка с плоским пятачком на конце, именно пятачок представляет рабочую часть данного изделия. Приобрести хороший квок можно в любом рыболовном магазине либо изготовить его своими руками.

Одно из главных требований удачной охоты на хищника считается наличие на борту плавсредства двух человек. Это, прежде всего, безопасность самих рыболовов, к тому же, управлять судном и работать квоком довольно проблематично.

Квок своими руками

Квок можно изготовить из дерева либо из металла.

Деревянный

Деревянный квок обладает положительной плавучестью и зачастую издает звук лучшего тембра чем металлический. Для его изготовления применяют твердые породы дерева. Проще всего сделать атановский квок, хотя и его изготовление сопряжено с определенными трудностями. Сначала мастер должен сделать чертеж, чтобы облегчить процесс дальнейшей работы. Затем ножовкой выпиливается заготовка, из которой вырезается острым ножом сам инструмент. Квок окончательно доводится до ума при помощи напильника и наждачной бумаги.

Квок из цельного куска дерева, конечно, выглядит как произведение искусства, но если требуется изготовить изогнутый квок, то приходится выпиливать отдельно ручку, лезвие и пятку, а затем склеивать их эпоксидной смолой. Срок службы деревянного квока не долог, постоянное соприкосновение с водой ухудшает качество изделия.

Считается, что звук, издаваемый деревянным квоком, более привлекателен для хищника, однако это достоинство все же не перевешивает сумму недостатков, присущих изделию из дерева.

Металлический

Металлический квок является более современным инструментом. Прежде чем приступить к его изготовлению, необходимо сделать чертеж, и в процессе работы неукоснительно придерживаться размеров и пропорций, изображенных на чертеже.

Лучшим материалом для изготовления ножа является дюралюминий. Его проще обрабатывать, и он имеет небольшой удельный вес, что в совокупности с ручкой, изготовленной из дерева либо пенопласта, придает инструменту положительную плавучесть. Ручка из неопрена меньше скользит в руке и ее проще отмыть от грязи и слизи, но она тонет в воде. Поэтому к ней привязывают ремешок, который надевают на руку в процессе квочения. Пятку изготавливают из металла, отливают из эпоксидной смолы либо вырезают из дерева.

Подготовка материалов:

лист дюралюминия для ножа толщиной 2-2.5 мм;
лист дюралюминия толщиной 3-5 мм для изготовления пятки;
брусок сечением 20х30 мм, желательно из дерева твердых пород, например, дуба.

Процесс изготовления металлического атановского квока состоит из следующих этапов:

Изготовление ножа. Для того чтобы вырезать заготовку длиной до 30 см и шириной: в верхней части – 2.5 см; в нижней – 2 см, понадобятся ножницы по металлу.
Производится сужение нижней части ножа, отступив примерно 8 см от верхнего края лезвия. Для этого заготовка зажимается в тисках и излишки убираются напильником.
Заготовка обтачивается напильником и шлифуется наждачной бумагой.
Изготовление ручки. Используется деревянная заготовка с размерами 150х32х25. Ручка должна крепиться к ножу под углом 35-40 градусов. Чтобы отмерить нужный угол, используют транспортир.
С помощью острого ножа и напильника ручке придается удобная форма.
В ручке делается пропил для крепления ножа.
Внизу ножа делается короткий палец для крепления пятки.
Изготовление пятки. Для этого используется кусок металлического листа с большей толщиной, из которого вырезают прямоугольник с размерами 45х25 мм. В центре пятки сверлят отверстие, в которое должен войти палец в нижней части ножа. С наружной стороны пятки при помощи толстого сверла делают углубление, предназначенное для того чтобы утопить конец пальца вровень с поверхностью пятки.
С помощью напильника пятке придают форму эллипса.
Производят окончательную сборку квока. Деревянная ручка крепится к ножу эпоксидной смолой, пятку соединяют с ножом посредством клепки. Делают зачистку инструмента, чтобы устранить возможные раковины, способные негативно влиять на характер звука.

Делаем своими руками

Подготовительные работы

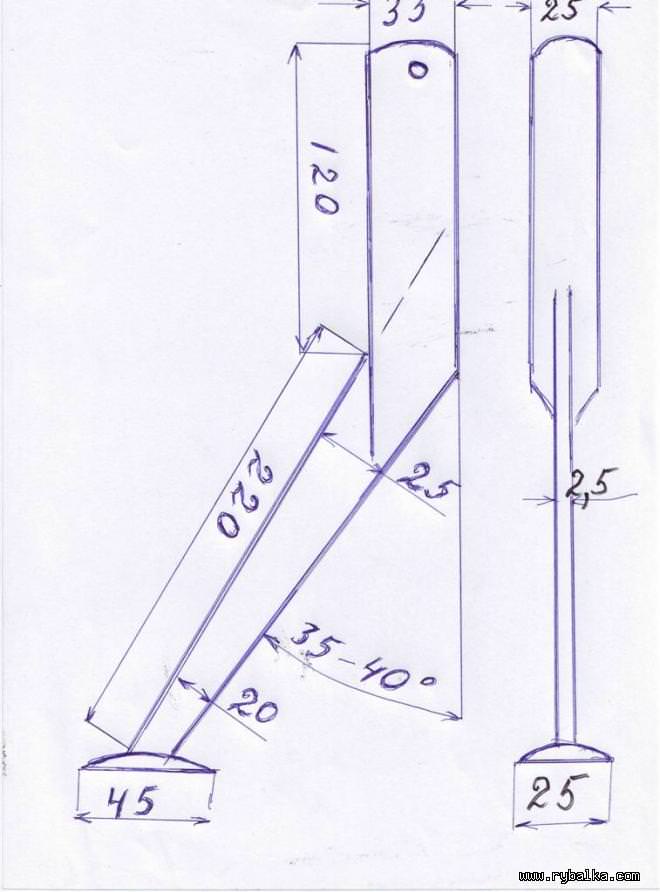

Первоначально необходимо сделать чертеж будущего приспособления на бумаге. При отсутствии опыта по изготовлению подобных приманок лучше всего начать с квока атановской формы, пример которого разбирается ниже в статье.

Самое главное в процессе подготовки чертежа – это соблюдение размеров и пропорций, оптимальные показатели выглядят следующим образом:

Рукоять должна иметь длину около 12 см. Длина водореза составляет 22 см. Диаметр копытца около 4,5 см. Водорез должен прикрепляться к рукояти под углом 30-40°

Угол крепежа замеряется транспортиром, этому моменту необходимо уделить особое внимание, поскольку от данного показателя в первую очередь зависит эффективность приманки. Копытце должно располагаться под углом 90° относительно оси рукояти.

Также потребуется убедиться в наличии необходимых материалов и инструментов, для изготовления атановского квока потребуется:

Дюралюминий или сталь толщиной 2 мм, материал потребуется для изготовления водореза и копытца. Размеры заготовки должны быть не менее 30х2,5 см.
Дерево подходит любое, оно будет задействовано для изготовления рукояти. Приблизительные размеры заготовки составляют 15х3,5 см.
Электролобзик для вырезания металлических деталей.
Напильник.
Специальная бумага для шлифования.
Транспортир.
Карандаш и маркер, который может писать на металлической поверхности.
Дрель, набор сверл.
Заклепки.

Пошаговая инструкция по изготовлению

После завершения всех приготовлений можно приступать непосредственно к процессу изготовления приманки. Ниже подробно описывается алгоритм действий:

В соответствии с подготовленным чертежом из стальной заготовки вырезается водорез, для этого удобнее всего использовать электролобзик.
Края заготовки обрабатываются при помощи напильника, здесь необходимо выполнить две задачи: добиться максимальной гладкости поверхности и скорректировать форму при наличии неровностей. В итоге должна получиться деталь с крутым спуском в верхней части и более пологим спуском внизу.
После обеспечения правильной формы водорез тщательно обрабатывается шлифовальной бумагой.
Теперь можно подготовить рукоять, они выпиливается из деревянной заготовки в соответствии с чертежом. Необходимо не забыть замерить при помощи транспортира крепежный угол, после чего выпилить место стыковки рукояти и водореза. Фиксация деталей должна быть прочной, чтобы ни одна часть не подвергалась разбалтыванию.
При помощи дрели в рукояти и водорезе просверливаются отверстия для соединения этих элементов; диаметр подбирается в зависимости от габаритов приманки.
В нижней части водореза выпиливается небольшой шип, он потребуется для последующего монтажа копытца.
Из металлической заготовки выпиливается копытца, размеры и форма определяются в соответствии с чертежом.
В копытце проделывается небольшое отверстие, которое должно соответствовать размерам шипа на водорезе.
Водорез вставляется в пропил, который ранее был сделан на рукояти: отверстия должны совпасть.
В оставленное отверстие необходимо вставить и затянуть заклепку, которая не позволит заготовке развалиться и обеспечит надежность фиксации.
Теперь необходимо соединить копытце и водорез, совместив шип с отверстием. Фиксация деталей также обеспечивается путем использования заклепок.
Необходимо внимательно осмотреть всю приманку, в случае обнаружения неровностей или любых других дефектов отшлифовать ее при помощи специальной бумаги.
На финальном этапе осуществляется монтаж деревянных накладок на рукоять, после чего квок полностью готов к рыбалке.

Как самостоятельно сделать квок?

В рыболовных магазинах продают различные по конструкции снасти. Но рыбаки, которые не в первый раз ходят на сома, чаще изготавливают их сами.

Порядок действий:

Для изготовления рукоятки «музыкального» инструмента берут дерево. Ей придают подходящую форму, а некоторые умельцы даже украшают резьбой. Зачищенная и полностью подготовленная заготовка обрабатывается пропиткой. После приступают к завершающим работам: покрывают лаком, сушат и полируют.
Для изготовления ножа используют пластину из дюралюминия. Из нее вырезают заготовку, которая плавно сужается от основания к кончику. Под углом в 35-40о зажмите нож в тиски и сделайте на кончике два отверстия, которые будут фиксировать пятачок. У кончика рабочей части вылепите форму для заливки пятачка. Используйте пластилин для изготовления формы. Следите, чтобы внутрь нее было погружено не менее 0,5 см ножа. За счет этого будущая отливка будет плотно держаться на кончике инструмента.
Пятачок можно отлить эпоксидной смолой, смешанной с отвердителем. Смешайте компоненты в пропорции 10:1 и залейте пластилиновую формочку. Залив форму, дождитесь отвердения заготовки, которую нужно доработать напильником и отшлифовать наждачной бумагой, но без фанатизма.

Рекомендации по изготовлению:

определитесь с формой инструмента;
делайте рукоять, которая удобно ложиться в ладонь;
сгибайте нож на 12-ом см рабочей части при общей длине в 22 см;
старайтесь сделать угол изгиба в 35-40о (в фабричных изделиях допускается угол в 60о);
делайте пятачок шириной в 20-25 мм.

Соблюдайте эти рекомендации, чтобы изготовить мелодичный и удобный в использовании квок.

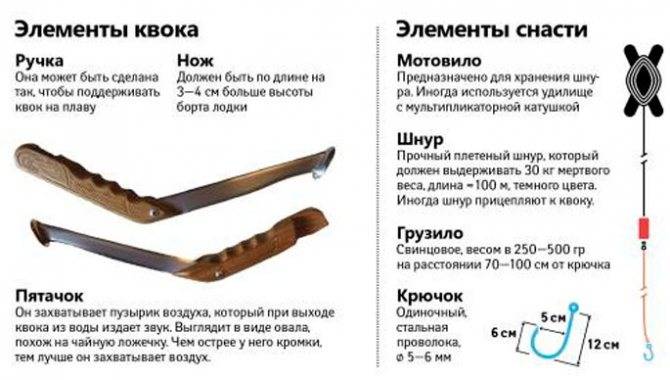

Из чего состоит квок

Как уже было сказано выше, можно сделать квок на сома своими руками, для этого понадобится древесина и немного металла, а также свободное время и базовые навыки по работе с этими материалами.

Основными частями инструмента являются:

Рукоятка
Нож
Пятачок

Три основных составляющих, которые можно очень просто сделать своими руками

Стоит обратить внимание, что из металла изготавливается только пятак инструмента, потому что только так можно будет добиться отчетливого, качественного звука

Рукоятка может быть абсолютно разной, ее параметры нужно подбирать под конкретную руку, форма может быть абсолютно любой, какая будет удобнее. Фактически рукоятка квока ничем не отличается от рукоятки обычного ножа, допускается использование уже готовой.
Важным аспектом является то, что рукоятка должна быть сделана из дерева. Это позволит предотвратить случайную утерю инструмента в том случае, если он упадет в воду. Дело в том, что деревянная рукоятка не позволит ему утонуть.
Нож представляет собой изогнутую продолговатую часть инструмента в виде клинка. Его не нужно затачивать, и он вполне может быть изготовлен из дерева, если так рыбаку будет удобнее.
На его кончике располагается пятачок, эта часть инструмента самая важная, именно благодаря ей издаются звуки, которые привлекают сома. Пятачок по своей форме напоминает чайную ложечку, только более округлую.

Соответственно, будет лучше издаваемый звук. Сделать пятачок очень легче, достаточно нагреть заготовку и путем ковки придать ей нужный вид.

Из чего состоит квок

Квок для ловли сома состоит из нескольких конструкционных элементов, а именно:

Ручки.
Ножа.
Пятака.

Каждый элемент конструкции имеет свое предназначение. К ним предъявляются следующие требования:

Ручка должна быть легкой, желательно с дерева, и удобной. Деревянная ручка не позволит инструменту утонуть, если он случайно упадет в воду.
Нож должен иметь определенную толщину и форму, иначе он будет создавать дополнительное сопротивление в воде. Он может быть изготовлен из любого, доступного материала, в том числе и дерева.
Пятак, как правило, изготавливается из металла. К его изготовлению следует отнестись особенно внимательно, так как именно он издает этот звук.

Наличие чертежей

Нарисовать рисунок этого инструмента не составит особого труда для любого желающего. Но при этом, следует учитывать некоторые особенности. Например:

Для начала следует определиться с формой будущего инструмента.
Определиться с величиной ручки, так как у каждого человека различная ширина ладони.
Нож приспособления изготавливается с изгибом. Его длина до изгиба составляет около 12 см.
Общая длина ножа не должна превышать 22 см.
При изготовлении следует учитывать, что угол между ручкой и ножом должен быть в пределах 35-40 градусов.
Нож должен иметь плавное сужение от ручки и до пятака.
Ширина пятака может находиться в пределах 25 мм.

Придерживаясь этих, основных рекомендаций не составит особого труда правильно изготовить квок на сома.

Правильный выбор формы

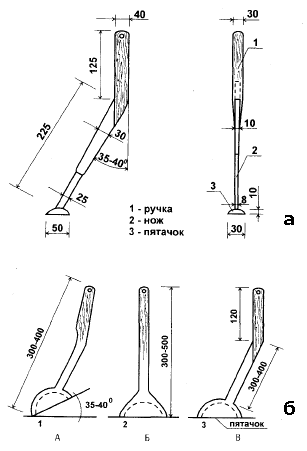

При изготовлении квока на сома, имеет смысл рассмотреть четыре варианта его оформления:

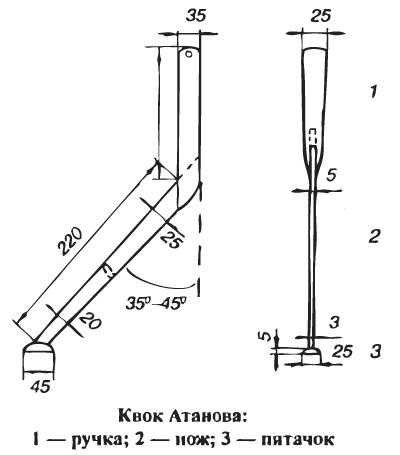

Атановский квок. Это самая простая форма квока, а значит, он самый простой в изготовлении. У этого инструмента нож прямой, без каких-либо изгибов. Пятак выполнен в форме прямоугольника и имеет округленные края. Рукоятка выполнена деревянной.
Киевский квок. Нож киевского квока выполнен не прямым, а изогнутым, что усложняет процесс его изготовления. К тому же, на это потребуется больше материалов.
Северодонецкий квок. Он где-то похож на киевский, но имеет не такие плавные переходы ножа в рукоять. К тому же, его пятак имеет овальную форму.
Венгерский квок. Этот инструмент отличается причудливой формой, где-то похожей на серп. Нож плавно переходит в рукоятку, но при этом имеет два изгиба.

При первом, в своей жизни, изготовлении квока следует повторить простой вариант (атановский) и лишь затем, если он не устроит, переходить к более сложным вариантам изготовления. Главное, чтобы приспособление издавало привлекательный (для сома) звук.

Изготовление квока своими руками

Изготовление квока начинается с выбора формы. Зачастую для ловли сома используют изделия атановской конструкции. Особенность такой формы заключается в том, что нож относительно рукоятки находится под определенным углом, что облегчает использование приспособления.

Возьмите за правило, на каждой рыбалке, первым делом начинайте…

Нож может иметь и изогнутую форму, в том числе и в виде серпа. В данном случае рукоятка плавно переходит в нож. Недостаток такой конструкции заключается в том, что при игре квоком придется прикладывать много усилий.

Чтобы изготовить квок атановской формы потребуется:

Подготовка материалов. Для водореза или ножа используется дюралюминий. Его же можно использовать для изготовления пятки и рукоятки.
Из дюралюминия вырезается нож. Длина ножа составляет 30 см, а ширина 2,5 см. Для резки металла можно использовать электрический лобзик. После этого заготовка выравнивается и обрабатывается шлифовальной бумагой. Один конец, который в дальнейшем будет входить в рукоятку, загибается. На другом конце делается небольшой шип, который будет использоваться для крепления пятки.
На следующем этапе производится ручка. Длина ручки должна составлять не меньше 15 см. Ширина ручки 3,5 см, а толщина 2,5 см. В ней делается специальное отверстие, в которое будет вставляться нож.
Длина пятки должна составлять 4,5 см, а ширина – 2,5 см. В ней делается отверстие, которое позволит надежно закрепить ее на ноже.
Сборка квока начинается с соединения ножа и рукоятки. Чтобы надежно закрепить нож в рукоятке, делается сквозное отверстие, через которое пропускается небольшой болт. Также для этого можно использовать прочные заклепки. После этого на шип надевается пятка. Чтобы надежно закрепить пятку, шип расклепывается.

По такой технологии можно изготовить квоки любой конструкции и величины. Кстати, что касается пятачка, то некоторые профессиональные рыбалки широко используют для этого чайные ложки и даже монеты.

Неплохим вариантом для создания «музыкального» инструмента станет сборная конструкция. В данном случае нож изготовляется из металлической пластины небольшой ширины. Ей можно придать изогнутую форму. Ручка делается из дерева, что позволяет удобно держать квок при осуществлении движений им. Что касается пятки, то для этого можно использовать ложку или другую деталь, которая имеет овальную форму и небольшое углубление.
