Режимы работы
Эхолоты работают в определенных режимах. Самым популярным считается двухмерный, поскольку он выполняет много нужных функций, которые недоступны при трехмерном профиле. Благодаря ему можно подробнее изучить подводное пространство.
Двумерный
При данном режиме возможно отключить опцию нахождения рыбы (Fish ID), чтобы не вводить в заблуждение рыболова. Тогда прибор дает информацию о плотности объекта под водой. А рыба обозначается в виде символа «перевернутой дуги».
Так прибор видит проплывающую рыбу
Большинство эхолотов в состоянии одновременно идентифицировать рыбу как под днищем лодки, так и по сторонам (добыча из левого луча отображается символом L, из правого – R).
В двухмерном режиме особый интерес вызывает функция Grey Line (серая линия). Благодаря ей возможно различать на дне разные скопления (коряги, густые растения, камни). Объекты с большей плотностью отображаются серым оттенком, менее твердые — черным. Чем шире серая полоска, тем плотнее дно. Опытные рыбаки знают, что граница между илистым и твердым дном — наиболее перспективные зоны для облова.
Трехмерный
Несмотря на то, что при трехмерном режиме нет столь полезных опций («Серая линия» и FisH ID), имеется воспроизведение рельефа в объеме. Изображение формируется за счет данных, посылаемых от нескольких лучей, каждый из которых выстраивает собственный двухмерный профиль. Спустя определенное время, отображенные точки от подаваемых сигналов, соединяются поперечинами и получается подобие паутины, которая и создает объемистость картинке.
Так фокусируются сигналы при трехмерном режиме работы эхолота
Подобная наглядность ведет к тому, что изображение будет не таким подробным. Когда сразу работают 4-6 лучей, компьютер не может одновременно обсчитывать такой поток информации столь детально, как при двухмерном диагностировании (когда только один луч). Поэтому значков рыбы не так много, да и контуры их размытые.
Использование эхолота при рыбалке с лодки
Чтобы рыбалка была эффективной, к ней нужно тщательно готовиться. Разные виды оснастки, удилище – половина успеха, но если рыбак будет дополнительно пользоваться эхолотом, то вероятность большого улова возрастает в несколько раз.
Этот прибор необходим для исследования рельефа дна, что облегчает выбор места для расстановки сетей или использования других приспособлений. В качестве приятного дополнения эхолот для рыбалки с лодки показывает наличие рыбы поблизости и ее размер. С эхолотом не страшно отправляться на новое место, ведь с ним можно буквально «заглянуть» под воду и оценить текущую ситуацию.
В магазинах предложено много разных вариантов, поэтому необходимо ознакомиться с функциями и техническими характеристиками.
Принцип работы и устройство эхолота
Эхолот – это устройство для определения рельефа дна. Его относят к навигационной системе и сначала его применяли в военных целях, а именно для выявления вражеских субмарин. Сегодня аппарат получил широкое распространение среди рыбаков и у желающих прокатиться на лодке по незнакомым водоемам.
Устройство имеет некоторые особенности, обеспечивающие его работу:
- корпус;
- кристалл для преобразования и трандюсер;
- антенна;
- дисплей;
- кнопки управления;
- излучатель;
- аккумулятор.

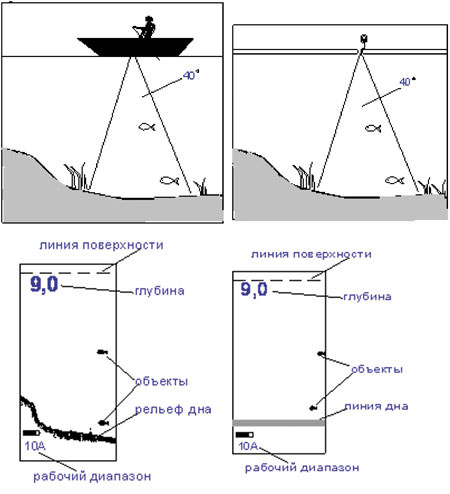

Принцип работы эхолота основан на передаче электроимпульсов в воду. Излучатель этих импульсов погружен в воду: закреплен на корпусе лодки, присоединен через провод, запущен радиомаячок.
Излучаемые волны, в свою очередь, преобразуются в звуковые волны и при столкновении с препятствием возвращаются обратно, передавая информацию на дисплей. Учитывая, что скорость звука в воде постоянная, то прибор точно определяет:
- Рельеф дна (впадины или острые выступы).
- Расположение рыбы, ее размер или расстояние до косяка.
Эхолоты посылают волны разной частоты: высокая выводит четкое изображение на экран, но область изучения небольшая. Низкие частоты позволяют рассмотреть текущее состояние под водой в общих чертах, потому что из-за возникающих помех картинка «смазывается».
Сама картинка – вертикальная развертка, позволяющая изучить глубину водоема и положение рыбы. Горизонтальная позволяет оценить произошедшие изменения за определенное время.
Как рыбачить с эхолотом?
После включения эхолота выбор настроек происходит автоматически, однако иногда может потребоваться ручная регулировка. На неглубоком водоеме наиболее удачной считается частота 192 Герц. Угол обзора при такой настройке составляет 20–24 градуса.
Самые простые модели обозначают рыбу дугой, а современные эхолоты определяют места скопления рыбы, а размер рыбы влияет на четкость само́й картинки (чем больше – тем лучше).
Чтобы работа с эхолотом была эффективной необходимо определить личные удобные настройки, а также учитывать повадки рыбы, которые зависят от ее породы.
Безусловно, эхолот облегчает поиск рыбы в незнакомом водоеме и «ведет» рыбака к удачным местам, но не сажает ее на крючок. Без качественного снаряжения , приманки и учета времени суток — поймать рыбу навряд ли удастся.
Способы крепления сонара к лодке
Существует несколько способов крепления сонара к лодке:
- Фиксация на внутренней поверхности на эпоксидный клей подойдет для пвх лодок, однако возможны сложности, связанные с измерением глубины и четкостью картинки на экране.
- Крепление через кронштейн на транец. Такой метод доступен тихоходным лодкам, а конструкция защитит от повреждений, если на пути встречаются препятствия. Этот метод можно отнести к самым удобным и доступным, но использовать его на моторной лодке нельзя. Волны, создаваемые гребными винтами, создают сильные помехи.
- Сквозное крепление предполагает монтаж преобразователя ко дну лодки через отверстие. Такой способ исключает помехи и дает возможность полноценно использовать эхолот в работе.
Таблица характеристик и цен
Ознакомьтесь с таблицей, в которую мы свели основные параметры эхолотов и цены на каждую модель.
| В ТОПе | Модель | Рабочая температура, °С | Максимальная глубина сканирования, м | Угол обзора, градусы | Цена, тыс. руб. |
| 10 | Simrad GO7 | от -15 до -55 | 60 | 160 | 60-105 |
| 9 | Lucky Fishfinder FL068-T | до -40 | 100 | 45 | 3,3-3,6 |
| 8 | Rivotek F3 | до -40 | 36 | 90 | 7,7-8,1 |
| 7 | GSMIN WA3 | от -10 до +50 | 50 | 105 | 8-9 |
| 6 | Craft Echo 200 Ice | от -10 до -50 | 24 | 40 | 4,9-5,5 |
| 5 | Garmin Striker Plus 4cv | от -10 до -50 | 488 | 20-60 | 23-25 |
| 4 | Humminbird SmartCast RF35e | от -10 до -40 | 35 | 90 | 8,9-9,3 |
| 3 | Lucky Fishfinder FFW718 | от -20 до +40 | 40 | 90 | 5,2-6 |
| 2 | Fish Finder L4 | от -20 до +70 | 100 | 45 | 2,5-3,2 |

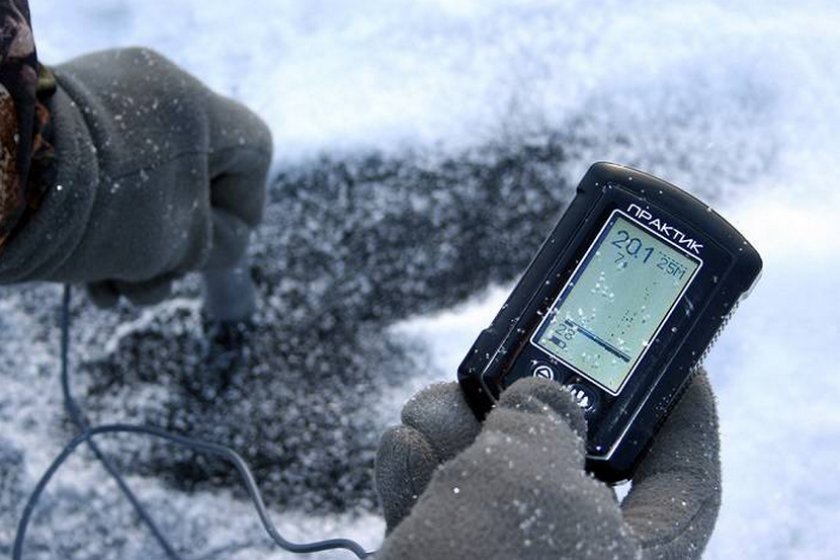

| 1 | Практик 6М | от -20 до +60 | 25 | 40 | 6,5-8 |
Производитель и финансовая политика
Ценовая политика зависит от функциональности, рабочих параметров и размера.
- Низкая цена. Разновидность моделей имеет монохромный монитор, однолучевой, работает на глубине не более 10 метров. Выполняют свои основные функции.
- Средний ценовой сегмент. Двухлучевые. Определяют местонахождение и размер рыбы. Подходят для зимней рыбалки.
- Дорогие эхолоты. Приборы не предназначены для работы на мелководье. Используются на рыболовецких судах. Хорошо сканируют глубокие водоемы.
Цена будет обусловлена после определения цели использования.
Для определения рельефа и глубины дна подойдут недорогие модели эхолотов.
Если цель заключается не только в изучении дна, но и в нахождении рыбы, выбор стоит остановить на моделях средней цены.
⚓ Изображение объектов в воде, поиск рыбы.
Как бы парадоксально это ни звучало, но отображение символов рыбы на экране — это, скорее, второстепенная функция эхолота. Человек, увлекающийся рыбной ловлей, без проблем проанализирует данные эхолота, такие, как температура воды, глубина и структура дна, и на основе этих данных сделает вывод о возможном наличии рыбы на том или ином участке водоема. Когда на экране появляется графический символ рыбы или дуга, это значит, что луч эхолота несколько секунд назад прошел над местом, где он обнаружил объект, распознанный им, как рыба. При этом для того, чтобы эхолот просигнализировал о возможном наличии рыбы необходимо, чтобы она попала в центр луча. Мы уже говорили о том, что изображение экрана — это отображение происходящего под водой с учетом временной проекции. Аналогичная ситуация происходит во время обнаружения рыбы. Наиболее четкое изображение рыбы появляется на экране, когда рыба находится в центре луча. При этом не будем забывать, что и лодка, и рыба не стоят на месте, а движутся относительно друг друга. Если лодка идет на большой скорости на мелководье, а луч эхолота узкий, то шанс того, что эхолот зафиксирует появление рыбы в луче, крайне невелик. Да и к тому же, вряд ли рыба будет и дальше оставаться на месте, заметив лодку. На большой скорости также возможно появление на экране эхолота непрерывной черты, что говорит о том, что эхолот не успевает обрабатывать данные, полученные на такой скорости. Для того, чтобы информация о наличии рыбы, которая отображается на экране и реальность максимально совпадали, необходимо настроить чувствительность эхолота и скорость прокрутки экрана. Оптимальные значения для этих параметров устанавливаются исключительно опытным путем. Также желательно установить режим увеличения исследуемого участка (ZOOM). В этом случае информация на экране будет наиболее приближенной к действительности. Когда все параметры эхолота выставлены верно, мы увидим на дисплее дугу или символ рыбы. Значит ли это, что под лодкой действительно находится рыба? С вероятностью 80%- да. Однако бывает и так, что символом рыбы отображается проплывающая под водой коряга или иной предмет, очертаниями похожий на рыбу. Как в этом случае определить, действительно ли в поле луча эхолота попала рыба, а не посторонний предмет? Эхолот дает нам пищу для размышлений, а выводы мы делаем сами, основываясь на знаниях о повадках рыб и местах их обитания. Например, дуга возле донной коряги на глубине может оказаться судаком, а появление большого пятна на экране в углублении на фоне ровного дна, с большой вероятностью можно назвать стаей «бели» — некрупной густеры или плотвы. Конечно, однозначных выводов в любом случае делать не стоит, но места предположительного обнаружения рыбы в любом случае можно считать перспективными для ловли. То есть, рыбалка с эхолотом состоит из следующих важных факторов: анализ рельефа дна или наличие привлекательных для рыбы объектов на дне, и наличие символов рыбы на экране. И если одиночные экземпляры рыбы могут иногда отображаться некорректно, то обнаружение стаи крупных рыб практически всегда протекает без осложнений.
Использование эхолота на зимней рыбалке.
Ряд эхолотов имеет возможность подключения дополнительного датчика, который может «просматривать» дно сквозь лед. Однако
здесь есть свои подводные камни. Не всегда можно использовать датчик, который «бьет» через лед. Точнее, его можно использовать только в одном случае: если это первый лед и в нем нет пузырьков воздуха. Любое наличие воздуха в толще льда повлечет за собой искажение изображения. Как мы уже выяснили, для того, чтобы эхолот отображал сведения о глубине и структуре дна, необходимо, чтобы датчик находился в движении. Опуская датчик в лунку, мы ограничиваем его движение и, следовательно, теряем возможность видеть детали структуры дна. Обычные эхолоты для зимней рыбалки, не очень подходят, т.к. есть один недостаток — при изучении дна неподвижно, с помощью такого аппарата, дно как бы «плывет». Для зимней рыбалки, лучше использовать эхолот-флешер. Его главное достоинство — статичность дна. Флешеры способны в режиме реального времени практически мгновенно отображать все, что происходит под лункой. При этом есть возможность одновременного отображения рыбы и приманки. Встроенным флешером обладают модели Humminbird от 596 и выше.
Что такое эхолот и для чего он нужен?
Современный рыболов в своем оснащении имеет множество устройств и приспособлений для облегчения процесса лова рыбы. Эхолот является одним из таких устройств, который за счет ультразвукового сигнала определяет глубину и рельеф водоема, а так же его обитателей на участке исследования. Принцип действия работы эхолота заключается в отражении ультразвуковых сигналов от различных поверхностей, в том числе и живых обитателей, отраженный сигнал обрабатывается и на дисплей выводится изображение участка водоема вместе с его обитателями. В зависимости от времени года использования прибора все устройства можно разделить на два вида:
- эхолоты для зимней рыбалки;
- эхолоты для летней рыбалки.
Современные эхолоты способны не только показать глубину и рельеф поверхности дна водоема вместе с его обитателями, но так же приманку, которую вы используете, как маленькую мормышку так и обычный балансир.
В предыдущей статье мы Вам рассказывали как найти крупного окуня зимой, но в поиске трофейного окуня вам поможет эхолот. Читайте далее как выбрать эхолот для зимней рыбалки.
Разновидности
Зимние эхолоты различаются по нескольким параметрам, основными из которых являются:
- Количество лучей.
По данному показателю эхолоты делятся на:
- однолучевые. Испускают луч с углом охвата 20-45 градусов;
- двухлучевые. Испускают две волны с разными частотными диапазонами, что позволяют образовать луч с углом охвата 60 градусов.
- Габариты.
В соответствии с данным параметром выделяют:
- компактные эхолоты, которые свободно помещаются в кармане зимней куртки рыболова;
- портативные эхолоты. Имеют дисплеи небольшого размера, как правило, внешние источники питания, тем не менее, все это можно поместить в некрупные кейсы;
тубусные эхолоты.
Данные приборы предназначены исключительно для зимней рыбалки. За счет длинного тубуса с датчиком возможен боковой обзор.
-
- Флешеры.
Флешеры – это отдельная категория зимних эхолотов.
Они также используются только на зимней рыбалке. У флешеров дисплей круглый и на нем, как на обычном дисплее, отражаются глубина, рельеф и движение рыбы. У флешеров имеются следующие характерные особенности:
- у рыболова есть возможность менять мощность излучателя ультразвука, что может быть полезным при рыбалке на небольших глубинах;
- имеется регулировка ширины излучения, благодаря чему можно увеличивать просвечиваемую область дна;
- благодаря наличию зуммера можно производить масштабирование дна.
Экран
Его полезные качества – высокое разрешение и размер. Чем больше количество пикселей в состоянии отобразить экран, тем большее количество предметов в хорошем качестве рыболов в состоянии разглядеть на дне. Экраны с малым количеством пикселей могут два различных предмета отображать, как один.
Такой показатель, как контраст экрана позволит обеспечить отличную четкость изображения.
Размер экрана, конечно, имеет значение, но не далеко всегда определяющее. Если приходится ловить, не перемещаясь, на одном месте, к небольшому размеру экрана можно привыкнуть, подстроить свое зрение под него.
В остальных случаях крупный экран просто удобнее своего более мелкого собрата.
Нельзя не упомянуть, что некоторые производители все еще выпускают эхолоты для зимней рыбалки с черно-белым экраном. Это значительно удешевляет товар, что на руку рыболовам с ограниченными финансовыми возможностями.
Три лучших универсальных эхолотов для зимней и летней рыбалки
Эхолоты Smartcast
Ремонт Эхолотов Smartcast
Ремонт Minn Kota DECKHAND DH 40
Современные эхолоты позволяют исследовать дно и подводные объекты с берега,Smartcast используя беспроводные датчики. Это удобно для тех, кто, помимо рыбалки с лодки, любит рыбачить с берега. Такие эхолоты очень компактные и могут устанавливаться на удочку, или в виде наручных часов. Например уникальная модель Smartcast RF35е — беспроводной рыбопоисковой эхолот, выполненный в виде наручных часов. Датчик можно использовать стационарно или в движении, при этом на дисплее будет отображаться изображение Smartcastтой зоны, над которой проплывает датчик. Эхолоты Smartcast RF35е идеально подходят для изучения дна на большом расстоянии и для ловли рыбы с берега. Прибор выдает сигнал обнаружения рыбы, а максимальная глубина обнаружения составляет 35 м. Датчик работает от замыкания двух контактов, что продлевает срок службы батареи.
Эти модели нельзя использовать как зимние эхолоты, так как они выходят из строя при температуре ниже нуля !
Практические выводы: Эхолот с большим углом обзора и низкой частотой излучения дает возможность быстро прочесать большие пространства. Это полезно при обследовании совершенно незнакомого места. Эхолот с высокой частотой излучения и малым углом обзора дает более точную информацию о происходящем под лодкой и в ближайших окрестностях. Так легче искать конкретную яму, бровку или банку. Чем ближе к поверхности эхолот показывает рыбу, тем ближе к курсу движения Вашей лодки эта рыба находится. Однолучевой эхолот на рыбалке — тоже хороший помощник, не обязательно гнаться за количеством лучей.
Рейтинг
В магазинах представлены разные эхолоты. Даже у опытных рыбаков, не говоря уже о новичках, могут разбежаться глаза, когда стоит вопрос, какой эхолот выбрать. Однако среди всего разнообразия все же можно выделить наиболее популярные модели, опираясь на обзор эхолотов для рыбалки с лодки:
- Humminbird PiranhaMAX 230 Portable подойдет для ловли рыбы с лодки или с берега. Двухлучевой датчик «считывает» информацию о водоеме до глубины 180 м, а влагостойкий корпус обеспечивает бесперебойную работу даже в дождливую погоду, защищая технику от воздействия вода. Единственным минусом считается черно-белый дисплей, но в среднем классе (стоимость 11 000 р.) он считается самым надежным и точным.
- Humminbird SmartCast RF35е. Эта модель немного проще и крепится на руку. Дальность сканирования не превышает 35 метров, а с берега – всего 22 метра, что существенно ограничивает рыбака. Впрочем, и цена для устройства соответствующая – 5 тыс. р. Поэтому — это лучший эхолот для новичка.
- JJ-connect Fisherman Wireless 3 Deluxe мобильный портативный эхолот с радиусом действия 40 м, угол луча 90 градусов. Дисплей не оснащен креплением, то есть его держат только в руках, что может осложнять работу. Стоимость 5 тыс. р.
- FishFinder ffw718 Wireless можно применять с лодки или берега, а также для зимней рыбалки. У него сравнительно маленький экран, но такой недостаток нивелируется плюсами эхолота. Дальность радиосигнала – 70 метров, прорисовка рельефа дна, светодиодная подсветка, датчик температуры. Цена на прибор – 4 000 р.
- Fishfinder luckylaker ff916 – завершает рейтинг эхолотов прибор с функцией Wi-Fi, то есть данные от излучателя можно вывести на экран смартфона (дальность действия беспроводной связи – 50 м). Глубина – до 45 м, угол охвата – 90 градусов.

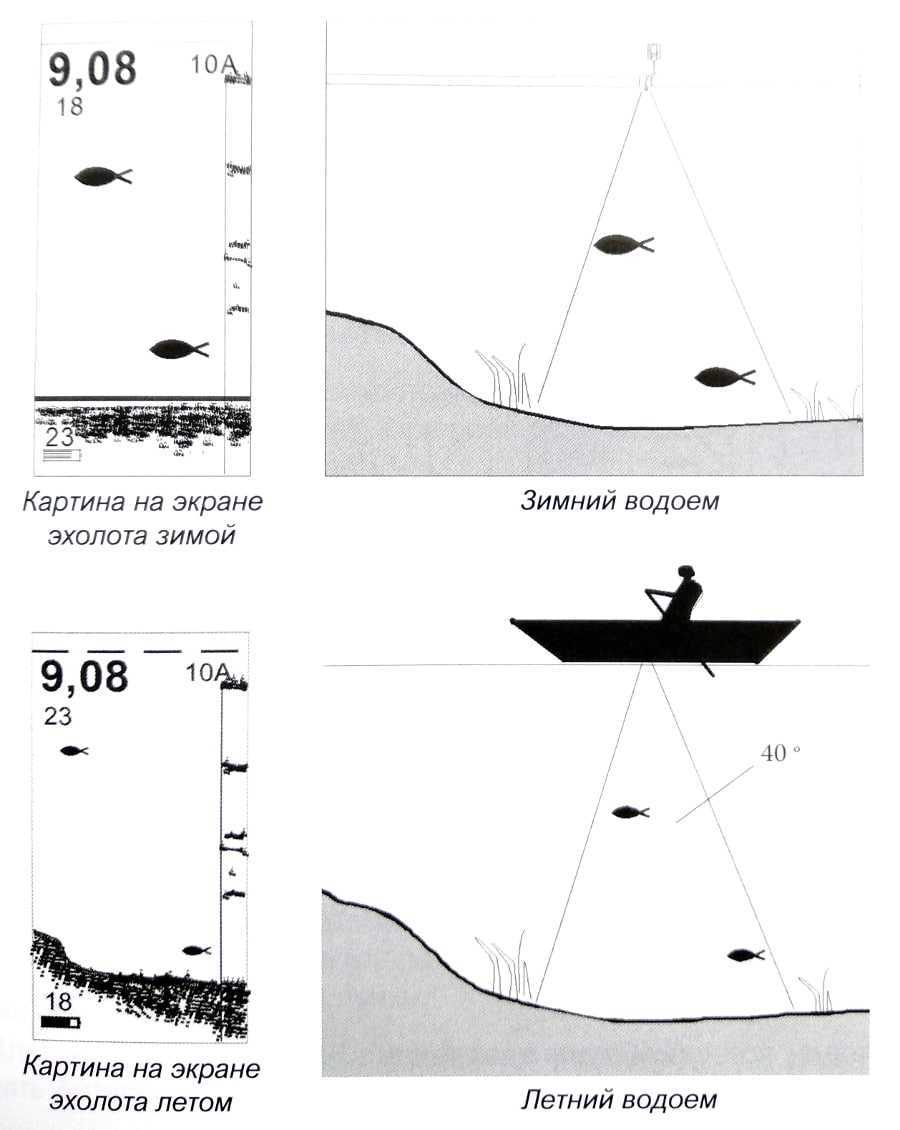

Особенности эксплуатации в зимний период
Отправляясь на зимнюю рыбалку, вам следует учесть следующие особенности использования эхолота в этот период:
- Стоит беречь прибор, а особенно аккумулятор от холода. Для последнего – это катастрофа, для самого устройства температура до -10 вполне доступна. В любом случае лучше соорудить своими руками утепленную сумку, просто уложенный пенопластом ящик.
- Существует два метода использования эхолота: опустить датчик в лунку и вморозить в лед. Оба не идеальны и могут давать дополнительные трудности, например, изготовить держатель для преобразователя для помещения в воду или каждый раз отковыривать устройство, для смены места ловли.
- Использование автоматического режима распознавания рыбы зимой не эффективно.
- Не получится выяснить рельеф дна, так как прибор помещен на одном месте, что не позволяет изучать большую поверхность.
Особенности выбора
Если вы собираетесь использовать эхолот для рыбалки и зимой и летом, то лучший вариант – это приобрести прибор, устойчивый к минусовым температурам. Такое устройство станет отличным помощником в вашем увлечении. На рынке представлено множество интересных моделей, подходящих под самые разные критерии, однако, не все понимают, как правильно подобрать действительно хороший прибор
Эхолоты могут значительно различаться между собой, но существует ряд общих критериев, на которые следует обращать внимание при покупке, особенно тем рыбакам, которые покупают такой прибор впервые:
Смотрим на мощность. От данного показателя зависит максимальная глубина работы прибора.
Определяем частоту для работы. Эхолоты могут работать как на низких, так и на высоких частотах
Лучше всего выбирать устройство, позволяющее менять частоту.
Чувствительность – это важно. Чем чувствительнее гаджет, тем четче картинка на экране
Однако чрезмерно чувствительный прибор может работать с помехами, поэтому важно иметь возможность регулировать частоту приема сигнала.
Не забывайте об удобстве. Чтобы с прибором было удобно работать, выбирайте модель с большим экраном и высоким разрешением. Это позволяет получать качественную картинку, даже на больших расстояниях.
Система оповещения – залог успешной рыбалки. Такая система всегда предупредит вас о появлении рыбы в сканируемой зоне.
Какими бы характеристиками не обладало устройство, главное, выбрать прочный водонепроницаемый прибор, не боящийся механических воздействий.
