Как пользоваться эхолотом

Виды

Возможные функции

Разные варианты эхолотов могут иметь отличные друг от друга возможности, однако стоит рассмотреть основной функционал, который можно встретить в наиболее распространённых моделях.

• Чувствительность. Регулировка этого параметра отвечает за то, какой точностью будут определяться предметы, а также начиная с какого размера цели будут отображаться на экране.
• Сигнализация, или alarm. Эта функция позволяет выставить условия, в которых прибор подаст рыболову сигнал. Обычно это появление в радиусе обзора рыбы или сильного изменения донного рельефа.
• Глубина. Цифровой индикатор, демонстрирующий, на какой глубине находится тот или иной участок дна или объект. В зависимости от модели может иметь различный вид.
• Greenline. Этот режим позволяет дифференцировать сигналы по интенсивности отражения. Например, твёрдое дно будет выглядеть на дисплее более чётким, чем мягкий ил.
• ASP. Функция подавления помех. Часто работает в нескольких режимах, которые можно переключать в зависимости от интенсивности «шума» на экране. Однако постоянное её использование на максимальной мощности всё же не рекомендуется – эффективнее будет определить и устранить источник помех. Иногда это может быть работающий мотор лодки, расположенный слишком близко к датчику.

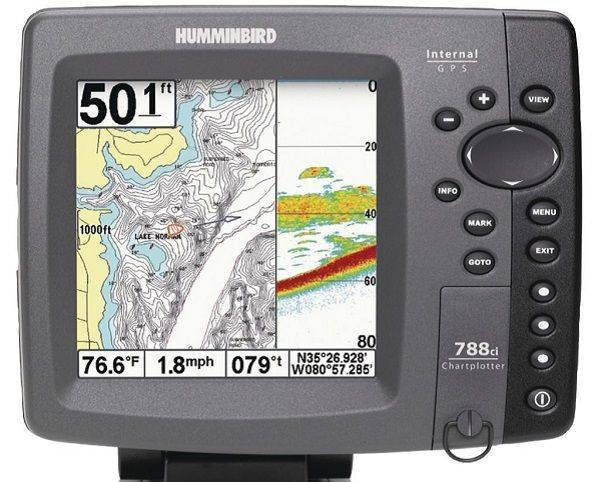

Некоторые модели в эхолоте имеют встроенный GPS, что позволяет им привязывать свои показания к картам в реальном времени, что очень удобно, если необходимо разведать рельеф дна водоёма на будущее.

Использование эхолота при рыбалке с лодки

Чтобы рыбалка была эффективной, к ней нужно тщательно готовиться. Разные виды оснастки, удилище – половина успеха, но если рыбак будет дополнительно пользоваться эхолотом, то вероятность большого улова возрастает в несколько раз.

Этот прибор необходим для исследования рельефа дна, что облегчает выбор места для расстановки сетей или использования других приспособлений. В качестве приятного дополнения эхолот для рыбалки с лодки показывает наличие рыбы поблизости и ее размер. С эхолотом не страшно отправляться на новое место, ведь с ним можно буквально «заглянуть» под воду и оценить текущую ситуацию.

В магазинах предложено много разных вариантов, поэтому необходимо ознакомиться с функциями и техническими характеристиками.

Принцип работы и устройство эхолота

Эхолот – это устройство для определения рельефа дна. Его относят к навигационной системе и сначала его применяли в военных целях, а именно для выявления вражеских субмарин. Сегодня аппарат получил широкое распространение среди рыбаков и у желающих прокатиться на лодке по незнакомым водоемам.

Устройство имеет некоторые особенности, обеспечивающие его работу:

• корпус;
• кристалл для преобразования и трандюсер;
• антенна;
• дисплей;
• кнопки управления;
• излучатель;
• аккумулятор.

Принцип работы эхолота основан на передаче электроимпульсов в воду. Излучатель этих импульсов погружен в воду: закреплен на корпусе лодки, присоединен через провод, запущен радиомаячок.

Излучаемые волны, в свою очередь, преобразуются в звуковые волны и при столкновении с препятствием возвращаются обратно, передавая информацию на дисплей. Учитывая, что скорость звука в воде постоянная, то прибор точно определяет:

1. Рельеф дна (впадины или острые выступы).
2. Расположение рыбы, ее размер или расстояние до косяка.

Эхолоты посылают волны разной частоты: высокая выводит четкое изображение на экран, но область изучения небольшая. Низкие частоты позволяют рассмотреть текущее состояние под водой в общих чертах, потому что из-за возникающих помех картинка «смазывается».

Сама картинка – вертикальная развертка, позволяющая изучить глубину водоема и положение рыбы. Горизонтальная позволяет оценить произошедшие изменения за определенное время.

Как рыбачить с эхолотом?

После включения эхолота выбор настроек происходит автоматически, однако иногда может потребоваться ручная регулировка. На неглубоком водоеме наиболее удачной считается частота 192 Герц. Угол обзора при такой настройке составляет 20–24 градуса.

Самые простые модели обозначают рыбу дугой, а современные эхолоты определяют места скопления рыбы, а размер рыбы влияет на четкость само́й картинки (чем больше – тем лучше).

Чтобы работа с эхолотом была эффективной необходимо определить личные удобные настройки, а также учитывать повадки рыбы, которые зависят от ее породы.

Безусловно, эхолот облегчает поиск рыбы в незнакомом водоеме и «ведет» рыбака к удачным местам, но не сажает ее на крючок. Без качественного снаряжения , приманки и учета времени суток — поймать рыбу навряд ли удастся.

Способы крепления сонара к лодке

Существует несколько способов крепления сонара к лодке:

1. Фиксация на внутренней поверхности на эпоксидный клей подойдет для пвх лодок, однако возможны сложности, связанные с измерением глубины и четкостью картинки на экране.
2. Крепление через кронштейн на транец. Такой метод доступен тихоходным лодкам, а конструкция защитит от повреждений, если на пути встречаются препятствия. Этот метод можно отнести к самым удобным и доступным, но использовать его на моторной лодке нельзя. Волны, создаваемые гребными винтами, создают сильные помехи.
3. Сквозное крепление предполагает монтаж преобразователя ко дну лодки через отверстие. Такой способ исключает помехи и дает возможность полноценно использовать эхолот в работе.

Рекомендации

Для того чтобы эффективно пользоваться эхолотом для рыбалки, необходимо следовать нескольким простым советам, полезность которых может подтвердить любой обладатель такого прибора, имеющий его в пользовании достаточно долго, а также принимать во внимание некоторые важные особенности

• Отрицательные температуры. В мороз аккумулятор прибора садится намного быстрее, чем в тёплую погоду, из-за чего на длительные выезды лучше всего брать с собой запасные батареи или специальное зарядное устройство для автомобиля.
• Перемещение. Большинство лодочных эхолотов приспособлены для использования во время движения, из-за чего качество картинки и разделение целей при стоянке у них несколько снижаются. Однако не стоит стремиться выжать из мотора максимум – слишком большая скорость также негативно скажется на точности.
• Целесообразность. Не стоит брать самую дешевую модель для установки на мощный катер, эксплуатируемый в разнообразных водоёмах с изменяющимся уровнем глубины и сложным рельефом – зачастую это просто выброс денег на ветер. В то же время для ловли на ближайшем озерце глубиной в 2-3 метра нет никакого смысла покупать высококлассный дорогой прибор – в таких условиях будет отлично работать эхолот бюджетного ценового сегмента.
• Чувствительность. Регулировка этого параметра эхолота позволяет снизить количество мелких сигналов, создающих помехи на экране. Снижение чувствительности также позволяет отсекать мелочь, однако если, сделать её слишком низкой, прибор может не засечь и вполне приличную рыбу.
• Автоматика. Новички в основном используют информацию, предоставляемую прибором в автоматическом режиме, в то время как опытные рыболовы предпочитают анализировать данные самостоятельно, поскольку нередко программа может принять за рыбу плывущее бревно, а ASP снижает чувствительность несколько сильнее, чем необходимо.

При ловле согласно показаниям эхолота важно помнить, что он имеет некоторый лаг запаздывания, из-за чего забросить приманку под нос быстро плывущей рыбе на основе картинки на его экране вряд ли получится, а вот стоячей – вполне

Как проверить эхолот без воды ?

Если датчик не находится в воде, то на дисплее эхолота, вы сможете увидеть только температуру. Для того, что бы датчик заработал корректно, он должен получить отражённый сигнал именно в воде. Плотность воды в 850 раз больше плотности воздуха, поэтому в воздушной среде датчик не будет получать отражённые сигналы. Для того, что бы при проверке, эхолот показывал правильные показания, глубина под датчиком желательна не менее одного метра. Многие опускают датчик например в бочку и жалуются, что эхолот «врёт». Это естественно, потому что для датчика -бочка, это очень маленький обьём, возникает множество отражённых сигналов (эхо) и эхолот не в состоянии правильно обработать эти сигналы.

Какие бывают эхолоты

Выбираем эхолот для рыбалки

Практик 6: принцип работы

Данный прибор использует привычный физический принцип. Датчик генерирует ультразвуковую волну, которая подается в определенном направлении – то есть конусом с углом в сорок градусов. Когда такая волна встречает препятствие, будь то какие-либо неровности дна, объекты или же косяк рыбы, она возвращается на датчик. На дисплее сразу же отражается обнаруженный «волной» объект.

На рыбалке эхолот помогает обнаружить окуня или судака – рыб, которые любят держаться стайкой.

Основные преимущества модели Практик 6

У данного прибора есть немало положительных качеств. К ним можно отнести:

Нужно отметить, что кабель, который соединяет головной блок с датчиком, очень жесткий, что сохраняет его от возможных повреждений. Однако в этом есть и минус, так как иногда это мешает в эксплуатации.

Современный эхолот

Конструктивно современный эхолот состоит из следующих узлов:

– мощного передатчика, генерирующего электромагнитные волны;

– преобразователя электромагнитного излучения в ультразвук и обратно;

– приемника ультразвуковых сигналов с высокой чувствительностью;

– контрастного экрана с хорошим разрешением.

Результаты работы эхолота отображаются на экране в наглядном виде. Для того, чтобы распознавать объекты, находящиеся на дне водоема или в воде под лодкой, достаточно небольшой практики. Обычно экран поделен на две части: в правой отображается так называемая вертикальная развертка, в левой – горизонтальная.

Вертикальной разверткой называют картинку, отображаемую на текущий момент времени – то, что именно сейчас находится под днищем судна. Отраженные сигналы отображаются как темные точки либо полосы, лежащие на разном расстоянии от линии поверхности. Горизонтальная развертка отображает изменяющуюся картину в координатах глубины и времени. Изображение смещается справа налево с заданной скоростью, которая вручную или автоматически синхронизируется со скоростью движения судна для максимальной достоверности отображения. Картина горизонтальной развертки изменяется при изменении глубины, появлении и исчезновении плавающих объектов.

Наибольшей точностью отличаются эхолоты с несколькими излучателями и приемниками, разнесенными по длине и ширине корпуса. По разности принятых сигналов прибор вычисляет и отображает максимально точную картину дна и всего, что находится в воде под кораблем.

Характеристики эхолотов для лодки

Как работает эхолот — принцип работы, как пользоваться?

Рабочая частота эхолота

Рабочая частота эхолота является одной из важнейших технических характеристик, поскольку от нее зависят следующие возможности устройства:

1. Глубина, на которой происходит обнаружение подводных объектов.
2. Степень детализации обнаруженных объектов при неизменном показателе мощности.

Раньше эхолоты могли использовать только низкие или высокие частоты в зависимости от характеристик конкретной модели, во всех современных моделях имеется возможность одновременного или выборочного задействование частот обоих типов.

Работа на разных частотах имеет следующие особенности:

1. При работе с высокими частотами изменяется ширина диаграмм, конус начинает сужаться. Это позволяет значительно повысить плотность звуковой энергии, что дает пользователю возможность обнаружения даже маленьких объектов, находящихся на большой глубине.
2. При переходе на низкую частотность наблюдается пропорциональное расширение конуса, что уменьшает плотность звуковой энергии в нем. Происходит потеря возможности изучения больших глубин или поиска маленьких объектов, но при этом обнаружение рыбы происходит в более широкой зоне.

Влияние среды распространения звуковых волн

Ультразвуковые волны, созданные преобразователем, распространяются в водной среде, которая оказывает значительное влияние на качество работы прибора в целом.

В первую очередь она зависит от следующих характеристик среды:

1. Затухание энергии ультразвуковых волн в водной среде.
2. Наличие отражения ультразвуковых волн в одной среде, что позволяет создавать эхо-сигнал.

Затухание энергии

Затухание энергии звуковых волн обусловлено наличием в водной среде большого количества разнообразных органических и минеральных соединений, воздушных пузырьков и микроорганизмов. Все они частично поглощают распространяемые эхолотом сигналы.

Всего выделяется два типа затухания энергии:

1. Затухание свободного пространства является естественным процессом, который зависит не от специфики среды, а от дальности сигнала.
2. Затухание энергии по причине повторного прохождения одного и того же расстояния, что происходит при активно гидролокации.

Степень затухания энергии зависит также и от некоторых особенностей среды, основные закономерности заключаются в следующем:

1. В пресной воде с низкой температурой затухание энергии происходит значительно медленнее, поскольку такая среда отличается повышенной плотностью и меньшей концентрацией различной органики.
2. В морское воде затухание энергии происходит быстрее из-за высокой концентрации солей. Этот процесс ускоряется при прохождении через верхние водные слои, которые обычно лучше прогреваются и имеют более высокую температуру.

Наличие отражений

Отражения образуются, если звуковая волна встречает какой-либо объект, плотность которого отличается от окружающей среды, в качестве него может выступать:

1. Рыба или другие подводные обитатели.
2. Поверхность дна.
3. Камни.
4. Подводная растительность.
5. Крупные пузыри воздуха.
6. Отдельные слои воды с другой температурой, они называются термоклинами и встречаются в крупных водоемах.

Отражающие свойства дна

Поверхность дна многих крупных водоемов имеет неоднородную структуру, от ее специфики зависят отражающие свойства:

1. Камни, другие твердые объекты и глиняная поверхность обладают хорошей отражающей способностью, что создает на экране прибора достаточно широкие линии.
2. Подводная растительность, илистая или песчаная поверхность обладают слабой отражающей способностью, поэтому на экране они создают тонкие линии.

Песок, ил и прочие мягкие поверхность хорошо пропускают ультразвуковые волны через себя, поэтому они могут обеспечивать отображение более твердых масс, располагающихся под ними.

Как эхолот определяет расстояние до объектов

Датчик направляет посылы в виде конусообразных потоков (навроде лучей от портативного фонарика), перпендикулярно плоскости, в которой перемещается плавсредство.

Направление лучей относительно судна

Сигналы настолько сильные, что даже при большой скорости перемещения (на моторной лодке), рыбак будет видеть стабильную картинку. Только изображение может быть сжатым по горизонтали. Поэтому, чем медленнее движение, тем отчетливее просматриваются отдельные объекты под водой.

Эхолот непрестанно показывает данные о глубине и горизонте дислокации рыбной стаи или других объектов. Правда, выяснить расстояние по горизонтали от лодки до определенного элемента, не всегда возможно.

Советы по использованию анкера

Сделать самодельный якорь в домашних условиях легко. Это самая простая часть работы с ним, ведь часто анкер деформируется, или его теряют в процессе эксплуатации

Во избежание подобных проблем важно соблюдать правила эксплуатации якоря

Каждый водоём отличается рельефом дна и загрязнённостью. Всё это влияет на зацеп анкера, поэтому необходимо заранее изучить дно или поговорить с рыболовами, знакомыми с местностью. Самостоятельно определить специфику дна трудно, поэтому при эксплуатации якоря рекомендуется:

• прикреплять анкер к тренду,
• вытаскивать его, используя буйрепер,
• оборудовать якорь буйком.

Если плавательное средство надувное или небольших габаритов, чаще всего используется один анкер, но лучше перестраховаться. Причин для этого несколько:

1. Если характер дна водоёма неизвестен, необходимо использовать специальный якорь. Лучше иметь две модели, предназначенные для твёрдого и илистого дна.
2. В зависимости от погодных условий, может потребоваться дополнительная фиксация. Например, при сильных порывах ветра лодку начинает крутить на одном месте. Проблему легко решить, если сбросить второй анкер с противоположного конца лодки.
3. При сильных порывах ветра или высоких волнах часто нет времени нормально убрать анкер, и его обрезают, поэтому второй якорь обязательно должен быть в наличии.

Следуя всем рекомендациям, легко сделать якорь для надувной лодки своими руками. Чертежи, видео, инструкции по сборке помогают наглядно увидеть, как провести сборку конструкции, используя простые и распространённые материалы. Главное — не забывать о технике безопасности и правилах эксплуатации анкера при плохой погоде или в условиях рыбалки проходит на водоёме с илистым или замусоренным дном и неровным рельефом.

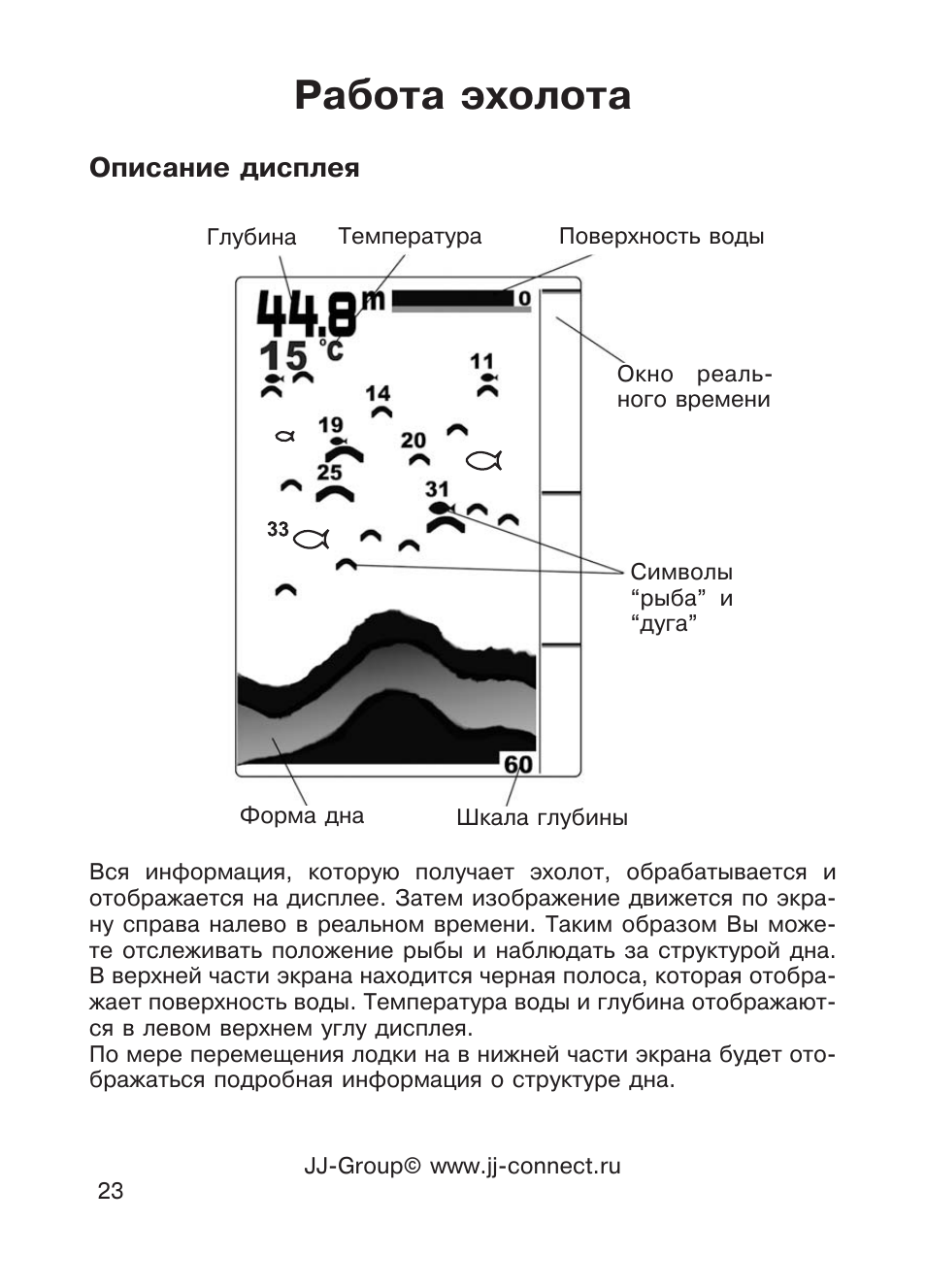

⚓ Как понимать эхолот ?

Очень важно понимать смысл показаний сонара. Дисплей не показывает точное изображение в 3-х измерениях того, что под водой

Каждая вертикальная полоса данных, полученная контрольной панелью и отображенная на дисплее, означает что-то, что было отмечено сонаром в определенное время. Так как и лодка, и рыба двигаются, показатели отражают только их пребывание в определенное время в определенном месте.

Изображение дна

Это кривая линия в нижней части экрана, ее изгибы передают соответствующий рельеф. Можно ли по цвету линии дна судить о плотности грунта? Да, но очень грубо. То есть, тонкого перепада плотности от ила до ракушки, пожалуй, заметить не получится. Но существенное изменение, пожалуй, определить можно. Например, русло реки (чистый песок) — относительно тонкая полоска дна. Заходим в заиленный залив и полоса дна становиться гораздо жирнее. Но должна быть очень значительная разница в плотности грунта, чтобы заметить ее. Бывают места, где количество ила просто запредельное и он очень жидкий на подобии манной каши. Это бывает чаще всего там, где растет много водяного ореха. Там сигнал эхолота может просто исчезнуть, и это не зависит от марки, типа эхолота или датчика. Просто сигналу не от чего отражаться и он просто «тухнет» в глубоком жидком иле.

Что еще следует учесть? Запоздание при прохождении сигнала от датчика до дна и снова к датчику составляет приблизительно 1-2 сек. То есть, цифра глубины это то, что было у Вас за кормой 1-2 секунды назад. Следует учесть, что в момент отображения цифры глубины на экране лодка может уже проехать на полном газу метров 10-20 от того места, где показания были сняты.

Изображение рыбы

На классическом эхолоте рыба отображается в виде так называемой дуги. На новых эхолотах с технологией сканирования — в виде кляксы или точки (в зависимости от величины рыбы) разной формы. Как понять что на экране? Вы нашли что-то с помощью эхолота, предположительно рыбу или корягу, или куст травы. Дальше пытаемся выяснить, что это за рыба, то есть поймать ее или узнать у других рыбаков, что они ловят. Таким образом, если это удается, Вы теперь понимаете, что так изображается такая-то рыба. Если вытащили пучок травы, то понятно, что так изображается именно трава, а не коряга. Существует ещё режим распознания рыбы и отображения ее символами рыбок — «Fish ID». Более того, хорошо даже включить звуковой сигнал обнаружения рыбы. В таком простом с точки зрения продвинутых пользователей режиме использования (с символами рыбок и звуковыми сигналами) оказывается, очень удобно рыбачить в отвес на стайную (та, что в толще воды) рыбу, не отвлекаясь взглядом на экран. Когда мы слышим звуковой сигнал — рыба под нами. Если сигнал пропал – косяк сместился и нужно его снова поискать. Есть несколько случаев, когда рыбу невозможно обнаружить ничем. Например, когда почти вся рыба (чаше всего летом) «гуляет по верхам», то есть, в 1-3 метрах от поверхности. Она просто разбегается в стороны перед лодкой.

⛵ Старайтесь держать ровный курс лодки.

Ремонт видеокамер Marcum

Распространенная ошибка, как профессионалов, так и начинающих — «уход с головой» в экран, не замечая окружающего мира. И как следствие, бесконтрольный курс лодки. И сумбурное понимание того, что под водой. Особенно это правило актуально при использовании эхолотов нового поколения с технологией сканирования. По аналогии правильное изучение акватории с помощью эхолота будет похоже на работу комбайна. Ровными проходами в одну — другую сторону, с шагом в ширину луча, без пропусков и топтаний на месте. Если эхолот снабжен GPS, то правильность своих проходов можно отследить на экране по оставшемуся треку (следу) — еще один аргумент в пользу его приобретения. Если картплоттера нет, а просто эхолот — можно посмотреть на кильватерный след. Если что-то появилось на экране — это значит, что оно осталось за кормой пару секунд назад (время излучения и приёма импульса и его обработка приблизительно 1.5-3 секунды) и по следу можно примерно предположить, где конкретно это было. Для совмещенных эхолот-картплоттеров Humminbird последних поколений можно просто навести курсор прямо на эхолоте на найденный объект и встроенный GPS точно вычислит, где он был. И даст возможность сразу поставить путевую точку в этом месте на странице «Карта». Должна быть в пределах, не менее 4 и не более 10 км /ч. А наилучшая 5-6 км/ч. Для облегчения визуального понимания — это скорость быстрого человеческого шага. Такая, казалось бы, простая задача может усложниться под влиянием сильного ветра или течения. Двигаясь против значительного ветра или течения, будет создаваться иллюзия достаточной скорости за счет хорошего шелеста воды об борта лодки. И наоборот, идя по ветру или течению, захочется прибавить газу. Для правильного решения наших задач (качественной, правдивой картинки) скорость 5-6 км/ч должна быть относительно ДНА, а не воды по ощущениям. В таких ситуациях, показатель скорости на GPS очень поможет. Это один из важных аргументов в пользу приобретения эхолота — картплоттера. Также скорость движения лодки сказывается на виде дуг рыбы на дисплее. Экспериментируйте со скоростью вашей лодки, чтобы найти лучшую, для хорошего отображения дуг рыбы. Обычно медленная скорость троллинга работает лучше всего.

Выбор

Прежде чем отправится в магазин для приобретения гидролокатора, следует определиться с целями и задачами, которые будет решать данный сонар.

Следует понимать, что в первую очередь сонар – это глубиномер, а только потом устройство для поиска рыбы. Поэтому следует четко представлять, какой именно гидролокатор необходим для решения той или иной задачи.

Критерии подбора

Современные гидролокаторы способны нормально функционировать как в обычном, фиксированном режиме, так и в динамичном, т.е. с возможностью перемещения.

Поэтому важно определиться в процессе подбора того или иного устройства с местом будущей ловли с применением данного прибора. Так, например, для рыбалки, в скромном водоеме можно полноценно использовать переносную модель. Такого типа гидролокатор обладает удобными небольшими габаритами и будет наиболее удобным при походе на рыбалку, при ловле со льда зимой, с берега летом или лодки

Такого типа гидролокатор обладает удобными небольшими габаритами и будет наиболее удобным при походе на рыбалку, при ловле со льда зимой, с берега летом или лодки.

Если же покупатель планирует рыбачить на море или в водоеме приличных размеров, то следует отдать свои предпочтения моделям с большой функциональностью.

Не следует упускать из виду такой параметр, как количество пикселей экрана, т. к. от этого параметра напрямую будет зависеть качество получаемого изображения.

В данном случае непременно следует учитывать и характер водоема, в котором планируется ловля. Если речка глубиной не более 5 м., то следует приобретать эхолот с дисплеем в 2 тыс. пикселей. Для глубоководного водоема потребуется монитор с большим разрешением.

Основными же критериями выбора такого типа устройств считаются следующие параметры:

• изготовитель;
• характер водоема;
• наличие GPS -навигации;
• объем памяти устройства;
• количество пикселей экрана;
• количество сигналов, отправляемых прибором за 1 секунду;
• наличие функции определения температуры воды;

Что же выбрать в дорогостоящем сегменте?

Огромный функционал устройства непременно порадует будущего владельца качественной работой GPS либо красочными картами всех существующих водоёмов на территории стран постсоветского пространства, однако в первую очередь стоит уделить внимание сканирующему элементу. Нельзя забывать, что базовой характеристикой для всех эхолотов остаётся сканер

А вернее, количество сканирующих элементов и их угол рассеивания сигнала

А вернее, количество сканирующих элементов и их угол рассеивания сигнала.

Хорошо зарекомендовали себя на рынке всего три бренда, которые уже не один десяток лет специализируются на производстве подобных устройств: Garmin, Lowrance и Humminbird. Каждый изготовитель, стараясь убрать конкурента с рынка, старается угодить потенциальному покупателю и предлагает огромный ассортимент функций. Кстати, эхолот Lowrance Elite 3x, представленный в бюджетном классе, тоже позиционируется как картплоттер. Дело в том, что устройство оснащено встроенной энергонезависимой памятью, позволяющей пользователю загружать специальные лоцманские карты. Правда, владельцу придётся самому стать навигатором, так как GPS в устройстве отсутствует.

Обзор наиболее популярных моделей

При выборе эхолота для рыбалки стоит обратить внимание на изделия известных торговых марок Humminbird и JJ-connect. Наиболее востребованными считаются:. Наиболее востребованными считаются:

Наиболее востребованными считаются:

Humminbird PiranhaMAX 230 Portable

Прибор беспроводной и предназначается для рыбалки с берега. Технические характеристики устройства: способен определять глубину водоема до 36 метров, передает сигнал на расстояние до 40 м в радиусе. Работает независимо от условий рыбалки, благодаря технологиям Dual Beam и Smart Cast.

Достоинство прибора в том, что:

1. Он способен определять размеры рыбы.
2. Сканирует рельеф дна.
3. Обладает функцией увеличения изображения.

Humminbird SmartCast RF35e

Прибор неплохо работает при ловле рыбы с берега. Характеризуется, как устройство, позволяющее определить глубину водоема до 35 м, с углом захвата порядка 90 градусов. Передатчик действует на расстоянии до 22 м.

Прибор однолучевой, поэтому сканирует дно в одной плоскости. Чтобы определить характер рельефа дна, прибор необходимо перемещать.

Достоинства прибора:

1. Можно получить качественную картинку.
2. Оптимальный предел определения глубины.
3. Может определять величину рыбы.

JJ-connect Fisherman Wireless 3 Deluxe

Неплохая разработка беспроводного эхолота с датчиком. Характеристики устройства следующие: определяет глубину до 40 м, с углом захвата до 90 градусов, с радиусом действия датчика до 40 м.

Достоинства модели:

1. Прибор сверхчувствительный, поэтому реагирует даже на мелкую рыбу.
2. На экране четко отображаются все объекты.

Портативный эхолот JJ-Connect Fisherman Wireless-3 Deluxe

Watch this video on YouTube

Fish Finder ffw718 Wireless

Эта модель считается универсальным эхолотом, с рабочими характеристиками: определяет глубины до 35 м, с радиусом действия передатчика до 70 м. Есть возможность удлинять антенну, в результате чего увеличивается радиус до 300 метров.

Достоинства прибора:

1. Определяет температуру воды водоема.
2. Возможность регулирования чувствительности приемника.
3. Автоматическое отключение устройства, если эхолот вытаскивается из воды.
4. Корпус прибора надежный и водонепроницаемый.
5. Может беспрерывно работать около 550 часов.

Тестируем Беспроводный эхолот Lucky FFW718

Watch this video on YouTube

Fish finder luckylaker ff916

Эта модель представляет одну из последних разработок компании Lucky. Она отличается улучшенными эксплуатационными характеристиками и предназначается для различных условий рыбалки. С помощью этого прибора можно измерять глубины водоемов до 45 м, при угле захвата в 90 градусов. Прибор допустимо забрасывать на дальность до 50 метров.

Эхолот имеет функцию Wi-Fi, посредством которой  информация может быть представлена на смартфоне или на планшете.

Способен определять глубины с точностью до десятых долей метра. Кроме этого, в нем предусмотрена функция звукового сигнала, а его тональность зависит от величины рыбы.

Эхолот Lucky FF916 Fish Finder LuckyLaker

Watch this video on YouTube

Как правильно выбрать эхолот для зимней рыбалки

Вполне естественно, что эхолоты для зимней рыбалки, тем более те, что позволяют пробить лучом лед, имеют специфическую конструкцию

Поэтому, выбирая эхолот именно для такой цели, желательно обращать внимание на следующие факторы:

• Мощность излучаемого сигнала.
• Чувствительность приемного устройства.
• Защищенность от низких температур.
• Энергоемкий источник питания.
• Высокоразрешающий экран (дисплей).
• Маленькие размеры (компактность).

Какой эхолот лучше? — Иду покупать эхолот для рыбалки

Мощность излучателя и чувствительность приемной части

Для поиска рыбы непосредственно сквозь толщу льда, не пробивая лунки, необходимо мощное устройство и довольно чувствительное. Естественно, что проще было бы пробить лунку и воспользоваться более простым эхолотом, но на это уходит много времени, которого и так не хватает в зимний период. Мощное устройство позволяет сократить, причем, весьма существенно, время на поиск стоянки рыбы.

Защита от низких температур

Низкие температуры отрицательно действуют на электронные схемы, а также на источники питания, уменьшая их мощность. В связи с этим, все ответственные элементы данного устройства должны иметь защиту от мороза.

Энергоемкий источник питания

Любой источник питания, находясь на морозе, разряжается гораздо быстрее

Поэтому, очень важно, чтобы емкости аккумуляторов или батарей хватало на длительный период работы. Ведь каждому рыбаку всегда хочется, чтобы рыбалка состоялась

Компактность (маленькие размеры)

Рыбак, который отправляется на зимнюю рыбалку, имеет серьезную экипировку: чего стоит только одежда, состоящая из нескольких слоев. Если учесть еще и рыболовные принадлежности, то зимняя рыбалка – это не просто прогулка ради удовольствия, а упорный и тяжелый труд. Поэтому, прибор должен иметь минимальные размеры при достойных характеристиках.

Эхолот для рыболова

Основная функция эхолота заключается в поиске рыбы, но обнаружить ее без учета других факторов невозможно. Связано это с ее локализацией в отдельных участках водоема, а не равномерным распределением.

По этой причине эхолоты также используются и для изучения структуры дна, что позволяет выявить наиболее перспективные для рыбалки места, в которых рыба может прятаться, ночевать или охотиться.

Отображение рельефа дна

Эхолот не только измеряет, но и запоминает глубину до определенных точек каждый определенный промежуток времени. Анализ этой информации позволяет ему определять и отображать на экране рельеф поверхности дна и его основные изменения.

Отображение изменений рельефа происходит в виде линии, если же судно неподвижно, то она является прямой, поскольку глубина до точек не меняется.

В зависимости от глубины водоема рыболову следует обращать внимание на следующие перспективные участки:

1. Подводные ямы, крупные впадины.
2. Песчаные косы.
3. Гребни и перекаты.
4. Каменистые «банки».
5. Ровные площадки, если в остальных местах поверхность слишком неоднородна.

Отображение рыбы

Как уже упоминалось, обнаруженная рыба отображается в виде дуг, их размер зависит от следующих факторов:

1. Скорость движения рыбы относительно плавательного средства.
2. Ширина конуса излучения.

Учитывая эти особенности, необходимо особенно аккуратно искать рыбы при движении на больших скоростях. Появление на экране незначительных дуг свидетельствует о том, что скорость необходимо уменьшить и пройти этот участок водоема еще раз.

Символ, обозначающий рыбы, обычно окрашивается в белый или черный цвет в зависимости от того, при помощи какого луча она была обнаружена.

Масштабирование

Масштабирование выполняется при помощи функции Zoom, что позволяет в 2-4 раза увеличить участки водоема с выбранной глубиной. Одновременное отображение в полномасштабном и увеличенном режиме позволяет комфортно изучать подводные заросли или места возле подводных препятствий.

Примеры диаграмм

Для обеспечения наглядности и полного понимания, какими возможностями обладают эхолот, рекомендуется ознакомиться с примерами диаграмм, созданными монохромными и жидкокристаллическими устройствами.

На них можно увидеть:

1. Поверхностные помехи, отмеченные в верхней части экрана и опускающиеся вниз.
2. Выделенный контур поверхности дна.
3. Структура, выделяющая объекты, расположенные над дном и не являющиеся его частью.
4. Дуги, обозначающие найденную рыбу.
5. Другие большие или частичные дуги, не являющиеся рыбой.

Каким образом определяется плотность и структура дна
