Казанка 5м4 — технические характеристики, отличия

Технические характеристики лодок «Казанка»

Технические характеристики лодок «Казанка» таковы, что при вместительности до 4 человек с мотором небольшой мощности способно быстро перемещаться по водной поверхности со скоростью 25 км/ч. Имея отличные технические и ходовые характеристики, маломерные суда «Казанка», составили конкуренцию всем известным маломерным судам. Различные модификации самой популярной бюджетной моторки «Казанка» отличаются друг от друга техническими характеристиками.

Плоскодонная моторная лодка «Казанка» была известна в народе под названием «Метла».

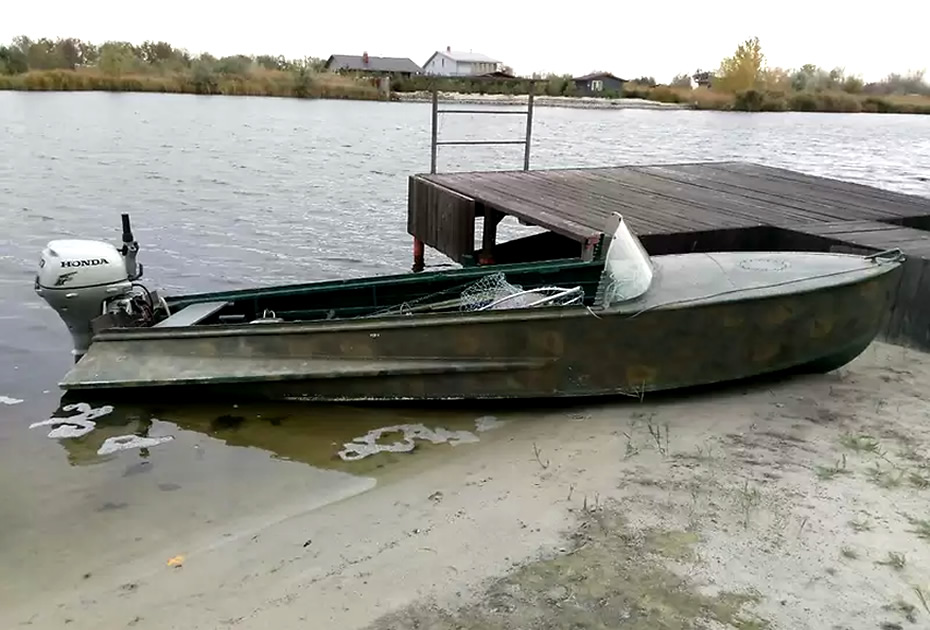

Лодка «Казанка»

Лодка «Казанка» технические характеристики (самой распространённой на всём постсоветском пространстве лодки с подвесным мотором):

• максимальная длина лодки «Казанка» — 4.6 метра;
• наибольшая ширин — 1.24 метра;
• высота борта на миделе (вертикальное измерение средней линии судна) — 68 сантиметров;
• грузоподъёмность — 400 килограмм;
• вес судна вместе с оборудованием и снаряжением — 138 килограмм;
• пассажировместимость — 4 человека;
• допустимая мощность мотора при сохранении хороших ходовых качеств-не больше 15 л.с.;
• максимальная скорость лодки при полной загрузки с мотором 10 л.с.-25 км/ч.

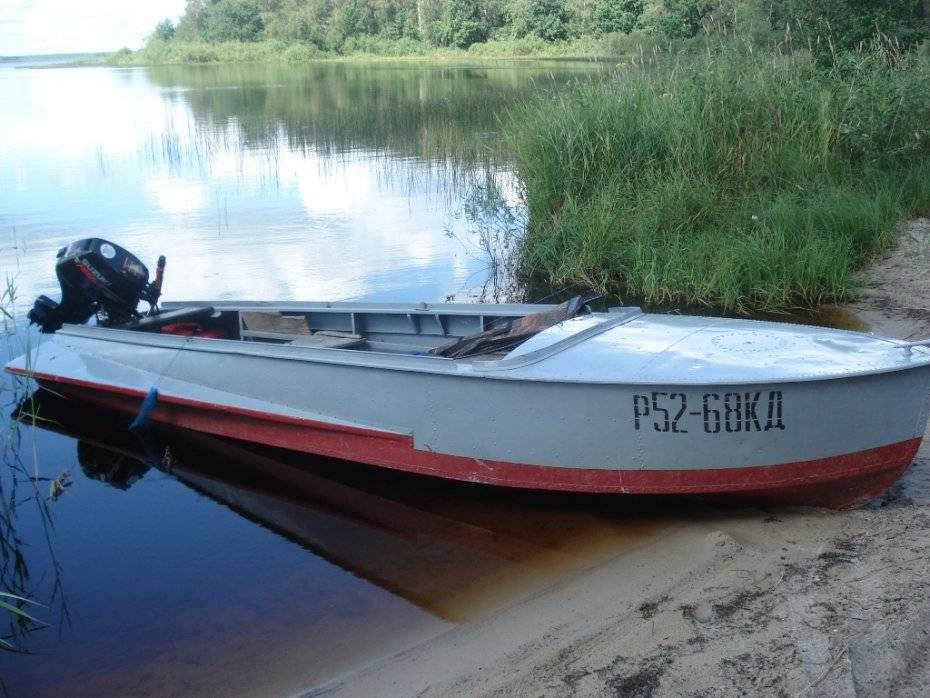

Лодка «Казанка М»

Второе поколение лодки «Казанка М» несколько отличается от первых моделей лёгких лодок. Для увеличения остойчивости (сохранение плавучести при воздействии внешних неблагоприятных факторов) судна, к бортам в кормовой части были добавлены герметичные були (дополнительные бортовые конструкции).

 Размер лодки «Казанка М», грузоподъёмность и пассажировместимость остались практически без изменения, но улучшились ходовые качества и увеличился вес конструкции.

Лодка «Казанка М» технические характеристики:

• масса лодки с оборудованием и снаряжением — 145 килограмм;
• максимальная скорость с использованием мотора мощностью 25 л.с., при полной загруженности лодки составляла 30-40 км/ч;
• улучшены мореходные качества, плавсредство может сохранять свои ходовые качества при высоты волны свыше 20 сантиметров;
• лодка была дооборудована ветровым стеклом.

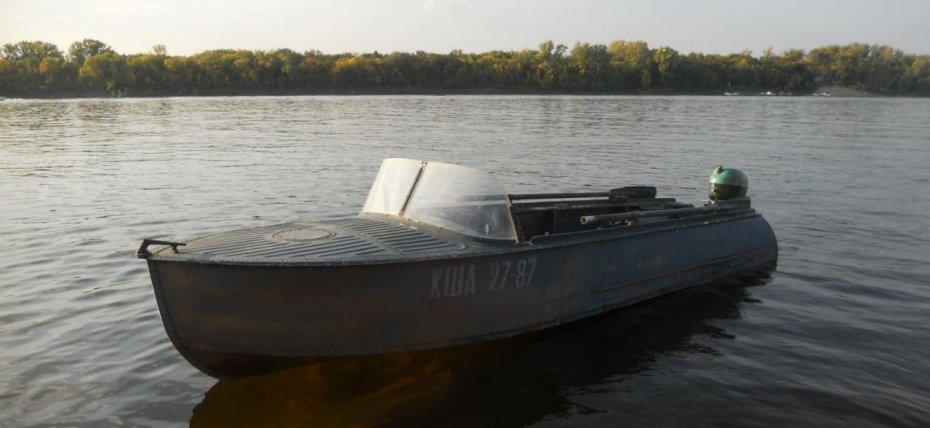

Лодка «Южанка»

На базе лёгкой лодки «Казанка» в конструкторском бюро Черноморского судостроительного завода в городе Николаеве была выпущена новая усовершенствованная модель маломерной лодки «Южанка».

Лодка «Южанка» отличается от исходной модели «Казанка» конструктивными новшествами:

• лодка была оснащена двумя ветровыми стеклами для защиты от брызг и ветра;
• судно могло уходить от берега в море на расстояние более 1 километра при волнении не выше трёх баллов;
• установленные надстройки (були) длиной 275 сантиметров, обеспечивали улучшенные гидродинамические качества;
• за счёт дополнительных конструкций увеличился вес лодки-145 килограмм;
• пассажировместимость-5 человек;
• водоизмещение (объём воды, вытесненной подводной частью судна) 365 литров;
• наличие защитного тента;
• осадка (глубина погружения в воду) при максимальной загруженности лодки-не более 15 сантиметров;
• при затопляемости трюма судно оставалось на плаву в горизонтальном положении.

Лодка «Казанка 2»

Лодка «Казанка 2» было спущено на воду через 3 года с моменты выхода первой модели.

 Плавсредство претерпело несколько изменений, с учётом всех недоработок первых моделей, новая модификация имела отличительные технические характеристики:

• увеличилась пассажировместимость до 8 человек;
• возможность перемещения при волнении в 3 балла;
• использовании подвесного мотора мощностью свыше 25л.с.;

Лодка «Казанка 5»

Лодка «Казанка 5» с обновлённым дизайном и некоторыми конструкторскими доработками с улучшенными техническими характеристиками, стала самым востребованным плавучим средством среди рыболовов и туристов.

 Описание:

• корпус судна был изготовлен из композиционного алюминиевого сплава с повышенной пластичностью;
• жёсткие сидения заменены на мягкие складные кресла;
• рекомендовано использование мотора мощностью более 30 л.с.
• улучшены качества по непотопляемости судна за счет применения пенопласта под кормой палубы.

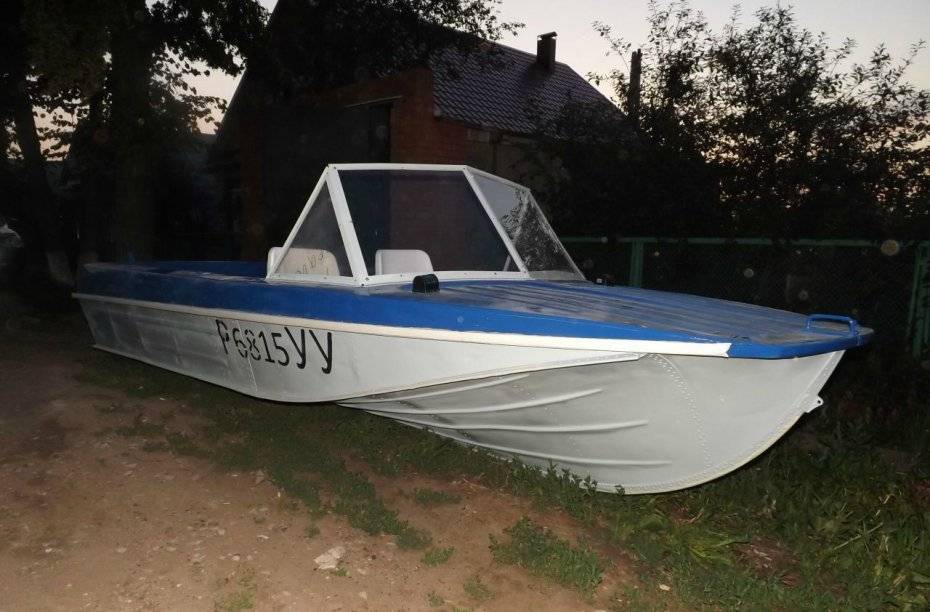

Лодка «Казанка 5М»

Лодка «Казанка 5М» не существенно отличается от всех предыдущим модификаций. Массовый выпуск этих лодок начался в 1978 году и прекратился в конце 80-х годов. Лодка имела выносной транец для двух подвесных моторов.

 Грузоподъёмность лодки и размеры остались прежними, но вследствие конструкторских изменений, значительно увеличились эксплуатационные характеристики:

• общая масса с оборудованием составила 190 килограмм;
• возможность использования мотора мощностью 60 л.с;
• за счёт изменения подводной носовой части улучшились ходовые качества.

Корпус «Казанки»

Корпусная часть плавательного средства выполнена на основе алюминиевых сплавов. Листы соединяются методом склепывания. С помощью скоб соединяются листы бортовой области и днища. В носовой части лодки производится запалубление, а на палубе размещается багажный отсек, который скрывается под крышкой.

Возьмите за правило, на каждой рыбалке, первым делом начинайте.

Багажное отделение рыболовы активно используют при спиннинговой ловле, что позволяет с удобством разместить удилища и при ловле вдвоём не мешать друг другу при выполнении забросов.

Носовая область и место заднего сиденья с удобством размещают блоки плавучести. Подобное размещение способствует поддержанию залитой до отказа лодки в горизонтальном положении. Как передние, так и задние места для сидения довольно мягкие и оборудованы системой складывания.

Кокпит судна весьма просторен и эргономичен. Лодка компонована по автомобильному типу. Все органы управления располагаются в левой части. Удобный багажный отсек оборудован в передней части палубы. Добраться к нему можно сквозь люк (крышку) квадратной формы.

Наличие двухсекционного гнутого ветрового стекла позволяет защитить проникновение брызг и порывов ветра в кокпит. Борта оснащены удобными маленькими полками для хранения одежды. Помимо сидений с мягкой набивкой на палубе установлен кормовой диван.

Производители выпускают плавательное средство как с наличием каюты так и без. Модификация, предусматривающая каюту, позволяет рыболовам ночевать с удобством на судне.

Наличие двухсекционного гнутого ветрового стекла позволяет защитить проникновение брызг и порывов ветра в кокпит

Лодка Казанка

История многих водомоторников тесно связана с лодками Казанского авиационного производственного объединения имени С.П. Горбунова, на котором выпускались одноименные лодки Казанка с 1955 года.

За многолетнюю производственную деятельность было выпущено более десятка модификаций Казанок.

Казанка является классической глиссирующей плоскодонкой, которая широко использовалась на небольших реках. Хождение на Казанке на крупных водоемах было опасно, лодка имела низкую устойчивость, рецес отсутствовал, в результате чего лодка на волнении могла опрокинуться или ее захлестывала волна при торможении.

Лодка имела только румпельное исполнение, не предполагала использование дистанционного управления.

Развитие плавсредств

Сам по себе серийный выпуск лодок для рыбаков и простых любителей водных прогулок приятно удивил многих советских людей. Однако характеристики первого образца оставляли желать лучшего.

Поэтому спустя несколько лет инженерами казанского завода имени С.П.Горбунова была разработана новая модель – Казанка-2М. Она также была выполнена из дюралюминия, но габаритами превосходила предшественницу. Именно 2М, с длинной корпуса 5 метров, стала самой длинной из выпускаемых в Советском Союзе рыбацких лодок. Особенно ценился тот факт, что 2М могла взять на борт до 6 пассажиров!

Впрочем, прогресс вовсе не стоял на месте. Специалисты разрабатывали все новые и новые модели. Так в 70-80-ые годы прошлого века с конвейера начала сходить Казанка-5, сменившая устаревшую 2М.

Вогнуто-килевые обводы позволяли быстро набирать скорость, хорошо маневрировать, а также преодолевать небольшие волны. Правда, при неумелом управлении она нередко зарывалась носом в корму.

Поэтому долгое время считалось, что она подходит только для опытных пользователей, которые точно знают, когда стоит добавить газу, а когда уменьшить подачу топлива, чтобы легко и безопасно маневрировать по неспокойной воде.

Поэтому вскоре были выпущены такие новинки, как 5М2, 5М3 и даже 5М4. Все они были лишены недостатков Казанки-5. Если 5М2 была предназначена для установки мотора на 55 лошадиных сил, то усиленный корпус 5М3 позволял установить мотор на 60 л.с. Благодаря этому скорость, по сравнению с 5М2, резко возросла. Разумеется, 5М3 произвела настоящий фурор среди любителей лодок.

А вот 5М4 получила корпуса нового дизайна – вместо вогнуто-килевых обводов, она обладала выпукло-килевыми. Это позволило 5М4 сохранять маневренность, устойчивость даже при сильном боковом ветре и при этом уверенно взбираться на крупные волны – даже удачная 5М3 не могла похвастать этим.

Именно поэтому 5М4, как одна из наиболее удачных моделей, выпускается по сей день.

Немаловажно, что простая конструкция лодок позволила любителям усовершенствовать её. Лодки укреплялись, снабжались дополнительным оборудованием и многое другое. Некоторые мастера даже поговаривали о подводных крыльях и действительно устанавливали их, увеличивая скорость любимых лодок на 5-10 километров в час

Некоторые мастера даже поговаривали о подводных крыльях и действительно устанавливали их, увеличивая скорость любимых лодок на 5-10 километров в час.

Последним обновлением в семействе стала Казанка 6, выпущенная в 1990 году. В отличие от Казанки 5М2 и последующих модификаций этой серии, новая лодка имела совершенно иные технические характеристики.

Кому-то это может показаться просто смехотворным. Однако эта странная и неуклюжая лодка имела ряд достоинств. В первую очередь это удивительно малый вес – всего 82 кг против, например, 190 кг Казанки 5М2, 5М3 и 5М4, не говоря про 220 кг Казанки 2М.

Кроме того, она отличалась необычной устойчивостью на спокойной воде и послушностью – управлять ею спокойно мог даже ребёнок, не говоря уж про более-менее опытных пользователей. Лодка (а точнее джонбот, так как она имела совершенно плоское дно) нашла признание среди рыбаков, любителей водного туризма и просто среди сторонников активного отдыха.

Более подробно об особенностях алюминиевых лодок для рыбалки рассказано здесь.

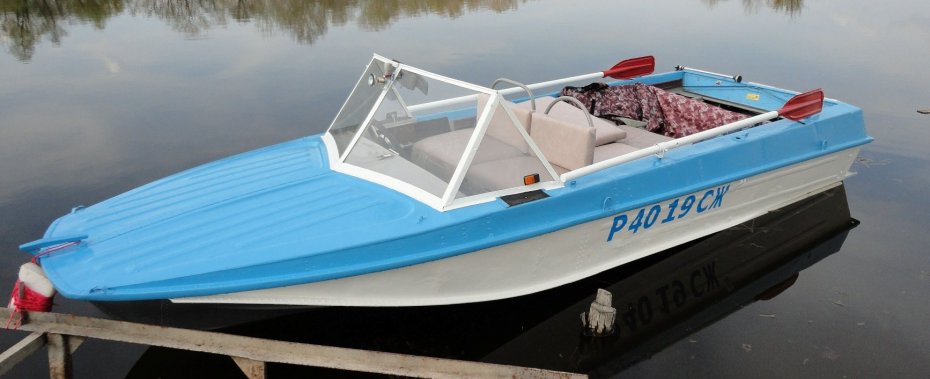

Характеристики лодки «Казанка-5М4»

Общие сведения Мотолодки “Казанка 5м2”, “Казанка 5м3”, “Казанка 5м4” является модернизированным вариантом модели “Казанка 5м”. Выпуск моделей осуществляет ОАО КАПО им. Горбунова. Данные модели лодки унаследовали от своей предшественницы возможность эксплуатации в закрытых водах – при удаленности до 5 км от берега и высоте волны до 1,25 метров. А также в открытых водоемах – при удаленности до 3 км от берега и высоте волны до 0,75 метров. Кроме того, допускается использование как в соленой морской, так и в пресной воде. Эти проекты разрабатывались для туризма и рыбалки, однако в настоящий момент, например “Казанка 5м4” эксплуатируются различными служебными организациями, чья деятельность связана с перемещением по воде. Впервые перед публикой модель лодки “Казанка 5м4” была представлена в 1989 году, на проходившем в тот момент соревновании.

Корпус Производство корпуса моторных лодок “Казанка 5м2, 5м3, 5м4” осуществляется из листов алюминиевого сплава клепаным способом. Также скобами соединяются листы, расположенные на днище и бортах. Мотолодки имеют запалубленную носовую часть. В палубе установлена крышка, которая позволяет получить доступ в багажное отделение. Этот багажник может использоваться для рыбалки с помощью спиннинга, – внутри может свободно стоять один человек. Конечно, это является не самым удобным размещением, однако при ловле рыбы вдвоем или втроем, подобное размещение дает возможность не создавать друг другу дискомфорта при забросе. В носовой части расположены блоки плавучести, которые благодаря удачно продуманному размещению позволяют полностью залитую мотолодку поддерживать в ровном и горизонтальном положении. Моторная лодка “Казанка 5м” комплектуется мягкими, складывающимися сиденьями. Стоит отметить, что “Казанка 5м4” обладает более удачными обводами, чем у предыдущих моделей, они стали плавней, при этом в размерах увеличилась, как носовая часть, так и килеватость у транца на 8,5°. Благодаря серии нововведений, модель “5м4” обладает прекрасной маневренностью и мореходностью.

Кокпит Мотолодки “Казанка 5м2”, “Казанка 5м3”, “Казанка 5м4” имеют свободный и эргономичный кокпит, компоновка которого автомобильного типа, место управления расположено слева. Багажный отсек организован в передней палубе, а доступ в него происходит через крышку-люк. Нужно отметить, что кокпит мотолодки практически полностью защищен от встречного потока ветра и брызг благодаря двухсекционному гнутому ветровому стеклу. В кокпите установлены кормовой диван и два сиденья, имеющие мягкие накладки. Для удобства членов команды, в бортах обустроены вещевые полочки. Также производитель осуществляет выпуск модели моторной лодки “Казанка 5м4” с каютой, которая дает возможность обойтись без палатки двум членам экипажа при ночлеге на природе.

Мореходные качества Заявленная для установки на моторную лодку “Казанка 5м4” проектировщиком допустимая мощность моторов равна 60 л.с. для отечественных двигателей и 55 л.с. для импортных разработок. Тем не менее, транец мотолодки позволяет установить два мотора

Важно отметить, что дистанционное управление достаточно просто монтируется на два мотора. При максимально разрешенных по мощности моторах и неполной загрузке, судно может разогнать скорость до 55 км/ч, но при этом необходимо исключить резкие маневры, поскольку, несмотря на то, что модель лодки обладает улучшенной остойчивостью, остается склонность к перевороту на высокой скорости

Поэтому следует учитывать рекомендованную суммарная мощность ПЛМ, которая не должна быть более 50 л.с. Как правило, 45 л.с. вполне достаточно, чтобы моторную лодку “Казанка 5м4” вывести на глиссирование при полной загрузке.

http://vodnyimir.ru/Motolodka_Kazanka_5M4.htmlhttp://lodka44.ru/boats/common/kazanka5m4/http://fishingday.org/kazanka-5m4-texnicheskie-xarakteristiki/http://lakeking.ru/lodka/metallicheskie/kazanka-5m4.htmlhttp://lodka44.ru/boats/common/kazanka5m4/

голоса

Рейтинг статьи

Технические характеристики моторной лодки Казанка 5М4

Это совсем новая конструкция, которая отличается от своих предшественниц по многим показателям, в том числе и по размерам. Она увеличилась в длину на 10 см, что составляет 460 см, при ширине в 165 см и высоты бортов 70-80 см.

Благодаря некоторым изменениям в конструкции корпуса, она способна развивать скорость до 40 км/час, что на 5 км/час больше от предыдущих конструкций.

При грузоподъемности в 400 кг, без наличия двигателя и снаряжения, лодка способна взять на борт до 5 человек. На лодку можно устанавливать, как отечественные, так и импортные лодочные моторы, общей мощностью 60/50 лошадиных сил. Возможна установка сразу двух моторов, что предусмотрено конструкцией транца. При чем, общая мощность при установке отечественных моторов, должна составлять 60 л.с., а при установке импортных – 50 л.с.

Корпус лодки «Казанка 5М4»

Любая конструкция лодки предполагает наличие основных составляющих:

• корпуса;
• элементов плавучести;
• дополнительного оборудования и снаряжения.

Кроме этого, корпус лодки делится на три части:

• носовой части;
• кокпита;
• кормовой части.

В носовой части «Казанки 5м4» находится багажник, с запирающимся лючком и наличием швартовых креплений. В районе кокпита располагается переднее сидение и заднее сидение с диваном, который имеет спинку. В сидении дивана находится отсек для топлива, крышкой которого и служит сидение дивана.

Конструкция кокпита располагает гнездами для весел, а также дугами для тента. Кроме этого, по обоим бортам имеются ниши для хранения различных аксессуаров. Как правило, в этих нишах располагаются малогабаритные дополнительные принадлежности. Ветровые стекла имеют изогнутую форму, что позволяет защищать людей, находящихся в лодке от встречного потока воздуха и брызг. Этому также способствует продуманная высота защитных стекол.

Кормовая часть имеет следующее предназначение:

• здесь располагается отсек для топлива;
• здесь находится клапан для слива воды;
• слева и справа расположены буксировочные крепления;
• здесь смонтирована специальная конструкция для установки двигателя;
• тут же расположены узлы, где крепятся тросы управления;
• в этой области располагаются крепления для тента.

Корпус для этой лодки построен из дюралюминия, который не боится агрессивных сред, таких как соленая вода. Плюс ко всему, каркас покрыт лакокрасочным материалом. Конструкция соединяется с помощью клепки, что увеличивает срок ее службы. Кроме этого, конструкция получилась максимально легкой.

Изучив отзывы многих владельцев, в конструкции несколько видоизменили профиль лодки. Старые, вогнутые отводы старых конструкций заменены на выпуклые, килеватые. Поэтому, килеватость на транце возросла на 8,5 %, а остальные отводы стали более аккуратными и плавными, что улучшило ходовые показатели плавсредства. При этом, увеличилась полезная площадь носовой части лодки.

Состав дополнительного оборудования

К лодке прикладывается следующее дополнительное оборудование:

• комплект сланей – 13 штук;
• раскладной тент;
• пара раскладных кресел;
• пара подушек для передних кресел;
• подушка для сидения типа диван;
• подушка для спинки под сидение типа диван;
• ветровые стекла в комплекте;
• весла с уключинами – 2 штуки;
• элементы дистанционного управления моторами «Нептун» или «Вихрь»;
• рулевая колонка с подвесными моторами «Нептун» или «Вихрь»;
• сигнальная мачта белого цвета;
• правый сигнальный фонарь;
• левый сигнальный фонарь;
• отсек для батареи;
• трос для швартовки и буксировки;
• спасательный линь;
• набор для ремонта;
• полотно для тушения пожара – 1кв. метр;
• черпак для воды;
• поручень для переднего сидения.

Блоки плавучести лодки «Казанка 5м4»

Блоки, которые обеспечивают плавучесть конструкции, расположены по всему периметру лодки. Они состоят из пенопласта и влиты в корпус. Пенопластовые элементы обеспечивают плавучесть средства даже при полном заполнении водой кокпита и полного погружения лодки в воду.

В подобных условиях плавсредство не только не тонет, но и способно удержать еще 5 человек, находящихся в воде и удерживающихся за лодку. Это одно из основных достоинств данной конструкции.

Ходовые характеристики

Подобное плавсредство предназначается для эксплуатации на реках и озерах, а также в прибрежной зоне морей и океанов, на удалении не более 3-х км от берега. Мотолодка способна выдержать волну, высотой до 0,75м. При максимальной мощности мотора в 50-60л.с., «Казанка 5М4» на стоячей воде способна развивать скорость до 60 км/час.

Отличительные особенности каждой модели с техническими характеристиками

Казанка

Корпус плоскодонки выполнен из дюральалюминия способом клепания. Водномоторникам она полюбилась за неприхотливость и относительную дешивизну. Что касается других достоинств этой лодки, необходимо упомянуть малую осадку и легкий выход в глиссирующий режим со значительной нагрузкой (для чего прекрасно подойдет двигатель небольшой мощности).

Весьма скромные мореходные характеристики, но для эксплуатации на закрытых водоемах с малым волнением первая “Казанка” вполне пригодна. Выход с мощным мотором на большую скорость не рекомендуется, низкая остойчивость приведет к опрокидыванию судна, возможна утрата герметичности.

Так как були не были предусмотрены в этой модели, вместо них устанавливали самодельные бортовые наделки. На ней разрешается плавать в пределах 1500 м. от береговой зоны при состоянии водоема не больше двух баллов.

Казанка-М («Южанка»)

Незамысловатая, но надежная разработка советских инженеров, оснащенная кормовыми булями для повышения отстойчивости и плавучести, а также для удобства выхода в режим глиссирования с максимальной загруженностью. На лодки устанавливали жесткие сиденья и ветровое стекло. Подмоторная ниша отсутствовала, поэтому мотор часто заливало водой.

Казанка-2

Плоскодонная лодка длиной 535 см с изогнуто-килеватыми обводами, способна разместить на борту 6-8 человек. Материал корпуса — дюраль. Предусмотрена возможность установки двух подвесных двигателей за транцем. Рассчитана под мотор до 50 л.с. Возможность эксплуатации в прибрежных зонах при волнении до 3 баллов. Разработчики усовершенствовали ходовые характеристики этой модели.

Оснащена двумя багажными отсеками для снаряжения и топливных канистр. Заклепочные швы обработаны шпаклевкой и уплотнителями. Для пассажиров предусмотрены 6 мягких сидений, которые легко трансформируются в два спальных места. Предусмотрены сливные клапана при заливании кокпита водой. Металлические пайолы в кокпите и на багажнике. Монтаж автомобильного двигателя не только повысит скорость, но и улучшит мореходные качества. Ее модификация “Казанка-2М”.

Казанка-5

Модификация “Казанки-2”. Также отличается высокой килеватостью. Рассчитана под мотор до 30 л.с. Обладает улучшенными ходовыми характеристиками за счет заостренной носовой конечности и специфичными обводами корпуса. Устойчива на курсе. Дифферент малый, если плавсредство идет с максимальной загруженностью. Корпус выполнен из дюралюминиевого сплава и оснащен штампованными рифтами.

Прессованные профили увеличивают прочность и герметичность модели. Инженерное решение поместить пенопласт в носу и корме обеспечивает способность плавсредства оставаться на плаву и не переворачиваться при поврежденном корпусе. Лодка рассчитана на размещение 4 человек. Мягкие сиденья складной конструкции.

Прочный материал корпуса, надежная обшивка и заклепочные швы соединения хорошо зарекомендовали себя в тяжелых условиях применения. Вместительный удобный кокпит по достоинству оценен владельцами. Серьезной конструкционной недоработкой является то, что вода попадает на борт через просветы для штуртросов. По отзывам владельцев, одним из преимуществ является коррозионная стойкость.

Казанка-5М

Это усовершенствованный вариант “Казанки-5”. При разработке данной модели были учтены недостатки ее предшественницы. Кокпит значительно перепланировали для удобства. Увеличили предельную мощность моторов с 30 до 55 л.с. Была решена проблема с водопроницаемостью транца, отверстия уплотнили каучуковой шайбой. Внутреннее пространство было увеличено за счет выноса транца, с другой стороны появился риск, что

подвесные моторы зальет волной. Изменена конструкция рамы ветрового стекла — заменили панорамным. В качестве материала для штурвала использовали пластмассу (в ранних моделях штурвал был изготовлен из металла). Появились отделения для рыболовных принадлежностей и мелких вещей.

Багажный отсек от кокпита отделили перегородкой. Дистанция удаления от берега составляет 3000 м. Даже полностью залитая водой лодка с мотором теперь остается на плаву с сидящими пассажирами. Производители позаботились о том, чтобы лодка была непотопляема даже тогда, когда целиком залита водой.

Ходовые качества

Казанка версии 6 неплохо ездит и глиссирует в безветренную погоду под 12–сильным ПМ. Высота волны 0,2 м, наиболее оптимальная: большое волнение снижает качество хода, приводит к жесткому дельфинированию и снижению скорости. Улучшить ситуацию помогает укладка в носу мешка с песком, таким образом меньшей становится опасность уйти в оверкиль.

Мотобот отлично подходит для охоты, рыбалки, прогулок или активного отдыха. Зона освоения: протоки, каналы и небольшие озера и реки. Основное достоинство — температурный диапазон ее применения: от –5° до +50° С. Заходить далее 500 м от берега изготовитель не рекомендует.
