Бензиновая горелка своими руками

Самодельные газовые горелки

Основными компонентами изготовления мощных газовых горелок  являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим  угловой вентиль и редуктор.

Горелка с вентилем ВК-74

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На  часть вентиля с конической резьбой К3/4˝ , которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

1. Откройте вентиль баллона;
2. Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
3. Контролируйте зажигание газа;
4. Регулируйте пламя вентилем горелки

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа( вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

Горелка, переделанная из ацетиленового газореза

Если у вас есть  ацетиленовый резак с  неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Переделки требует смесительная камера ,содержимое которой нужно удалить для снижения веса. Потребуется удалить  кислородный ствол и кран. Образовавшееся отверстие запаять твердым припоем. Шланг, идущий от редуктора газового баллона, присоединить к штуцеру с левой резьбой М16 × 1,5.

Накидной гайкой на смесительной камере закрепить самодельный наконечник, согнутый под 45°, чтобы было удобнее работать с горелкой. На резьбу наконечника навернуть фланец с приваренным к нему соплом.

Одним из вариантов исполнения такой горелки является использование колпачка с резьбой М22 × 1,5. Конструкция сопла здесь аналогична соплу вышеописанной горелки. Самодельная газовая горелка  готова к работе.

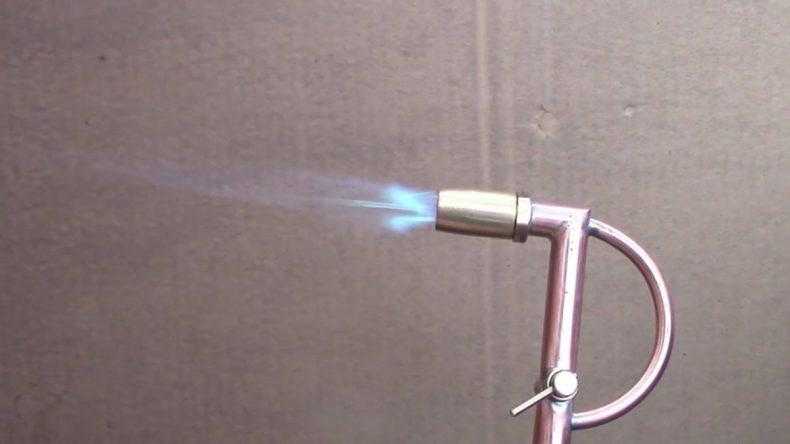

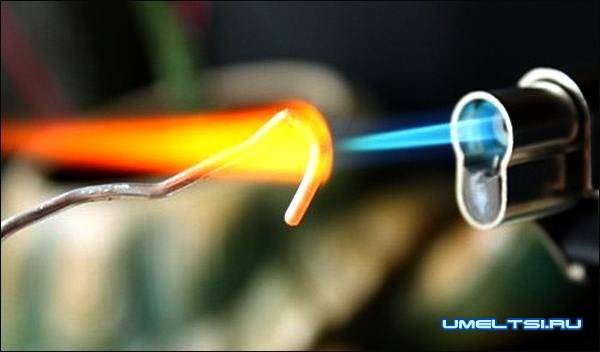

Газовая мини горелка

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Конструкция мини газовой горелки

Заостренный конец иглы для шприца лучше всего заточить, чтобы он был прямым. После этого ее нужно вставить в иглу для мяча таким образом, чтобы один ее конец выходил через отверстие, а второй выступал из большой иглы на несколько мм. Получившуюся мини конструкцию следует зафиксировать с помощью припайки. После этого к основаниям двух игл необходимо присоединить капельницы. Зажимы – регуляторы капельниц нужно сдвинуть как можно ближе к иглам. В получившейся горелке они будут выполнять роль регуляторов подачи газа и воздуха. Их тоже нужно скрепить между собой, и делать это лучше всего с помощью термопистолета. Остается лишь подключить к готовому устройству источник сжатого газа, горелка готова к использованию. Такая самодельная газовая горелка может нагревать предметы до 1000 градусов

Работать с ней следует осторожно, соблюдая технику безопасности

Как сделать своими руками?

Бензиновые горелки можно не только купить, но и сделать своими руками. Подобная модель обычно состоит из компрессора от холодильника, ацетиленового бачка, резака и элементов из меди. На сегодняшний день существует множество способов сборки подобного аппарата своими руками. Одним из наиболее простых является использование консервных банок, ваты, топлива и шурупов.

Приведем последовательность изготовления бензиновой горелки.

1. Прежде всего нужно тщательно помыть банки и почистить их от загрязнений. Теперь берем обычную банку из-под напитка и отрезаем ее верхнюю часть, оставив только треть нижней. Проделываем четыре отверстия при помощи шурупа.
2. У второй банки тоже избавляемся от верха и устанавливаем ее дном вверх. Посередине кладем вату, а сверху закрываем первой банкой.
3. Через созданное отверстие на верхней банке намачивается вата бензином, и факел начинает гореть.

Таким образом, бензиновая горелка, даже самодельная, обладает огромным количеством преимуществ, среди которых стоит отметить мобильность, мощность и экономичность

В процессе использования в обязательном порядке необходимо уделить внимание технике безопасности. В процессе выбора нужно обращать внимание на наличие сопла, на то, как работает аппарат, а также изучить чертеж, чтобы понять, как разжечь или зажечь горелку

Кроме того, при желании бензино-воздушную и ацетиленовую мини-горелку можно собрать своими руками

Кроме того, при желании бензино-воздушную и ацетиленовую мини-горелку можно собрать своими руками.

Подробнее о бензиновых горелках смотрите в видео ниже.

Как пользоваться?

Перед тем как начать использование горелки, нужно внимательно прочитать инструкцию и рекомендации производителя. Отличительная черта подобного оборудования в том, что его можно использовать исключительно на открытой местности.

Если же нужно эксплуатировать бензиновую горелку в непроветриваемом помещении, включить ее можно на короткий промежуток времени, а потом следует провести тщательное проветривание.

Для того чтобы обеспечить максимальную безопасность при использовании прибора, нужно четко следовать инструкции по эксплуатации. В противном случае может произойти возгорание или взрыв.

Читайте Коптильня своими руками чертежи размеры. инструменты и материалы. как сделать коптильню из бочек

Разберем процесс использования бензиновой горелки.

Прежде всего необходимо заправить оборудование при помощи соответствующего топлива. Лучше всего использовать качественный бензин, чтобы устройство не вышло из строя, и не было никаких проблем. Ни в коем случае нельзя заполнять бак полностью – достаточно будет заливки на 3/4. Остальное пространство необходимо для того, чтобы во время работы создавалось давление. Создание давления с применением особого нагнетающего насоса, который обычно включен в комплект с аппаратом. Для этого достаточно будет 10 накачиваний. После того как необходимое давление создалось, нужно будет налить топливо в ванночку. Идеальным вариантом считается спирт, так как он не производит много копоти. После поджига в горелке создастся разогрев испарителя. Теперь можно открыть игольчатый клапан

На данном этапе обязательно обращаем внимание на топливо, которое должно быть газообразным. Внимательно следите за тем, чтобы здесь не было никаких капель. При их обнаружении процесс разогрева нужно будет провести снова

При их обнаружении процесс разогрева нужно будет провести снова

В процессе проведения работ в обязательном порядке нужно следить за факелом, увеличивая или уменьшая его мощность, используя для этого запорный клапан. Если работа горелки не может похвастаться стабильностью, или постоянно наблюдается затухание, то следует почистить форсунки особой иглой. После окончания работ нужно потушить факел. Для этого достаточно просто закрыть вентиль

При их обнаружении процесс разогрева нужно будет провести снова. В процессе проведения работ в обязательном порядке нужно следить за факелом, увеличивая или уменьшая его мощность, используя для этого запорный клапан. Если работа горелки не может похвастаться стабильностью, или постоянно наблюдается затухание, то следует почистить форсунки особой иглой. После окончания работ нужно потушить факел. Для этого достаточно просто закрыть вентиль.

Для того чтобы обеспечить максимальный уровень безопасности в процессе эксплуатации оборудования, стоит придерживаться правил техники безопасности.

• Ни в коем случае нельзя продолжать использование бензиновой горелки при обнаружении утечки топлива.
• Не рекомендуется использование топлива, которое по своим качественным свойствам отличается от рекомендованного производителем.
• Нельзя использовать горелку длительное время. Это может стать причиной сильного нагрева баллона и его взрыва.
• Перед началом эксплуатации каждый раз стоит проверять целостность предохранительного клапана. При обнаружении проблем лучше не включать оборудование.
• Лучше воздержаться от применения бензиновой горелки в непроветриваемом помещении.

Правила и техника пайки

Для осуществления паяльных работ лучше всего подойдет профессиональная газовая горелка. Для паяния деталей небольших размеров желательно использовать устройства, работающие на светильном газе или ацетилене.

Результаты, получаемые при работе горелок на светильном газе, более качественные. Также этот вид топлива более дешевый.

При спаивании деталей в небольших количествах желательно осуществлять предварительный прогрев деталей. Это сэкономит время и обеспечит однородный нагрев всех элементов узла. В результате получится избежать коробления и других дефектов.

Чертеж горелки для пайки.

Перед началом работы детали необходимо зафиксировать таким образом, чтобы во время пайки их не приходилось передвигать. Сделать это можно на верстаке или специальном приспособлении.

Перед самой пайкой в местах спая наносится слой флюса. Если необходимо во время работы добавить флюс, то горячий конец прутка припоя погружают в него.

При спаивании деталей из разных материалов пламя необходимо направлять на тот из них, который обладает более высокой теплопроводностью. Необходимо быть внимательным при работе с элементами разных размеров.

Важно, чтобы все компоненты были подогреты до одинаковой температуры. В связи с этим толстые детали необходимо прогревать дольше. Нельзя расплавлять припой в пламени инструмента

В таком случае он может стекать каплями. Расплавление осуществляется непосредственно при соприкосновении проволоки со спаиваемыми деталями

Нельзя расплавлять припой в пламени инструмента. В таком случае он может стекать каплями. Расплавление осуществляется непосредственно при соприкосновении проволоки со спаиваемыми деталями.

Не следует прогревать места спая в течение слишком длительного времени, ибо это может привести к изменению состава припоя, то есть к его выгоранию, и уменьшению эффективности действия флюса.

Изготовление газовой горелки из подручных материалов: поэтапно

Список материалов и инструментов:• дрель;• болгарка;• молоток;• наждачная бумага;• заготовки из латуни для форсунки рассекателя;• тонкая латунная трубка диаметром 15 мм;• деревянные бруски;• тиски;• силиконовый уплотнитель или ФУМ-лента;• шланги для соединения;• вентиль для регулировки.

Как изготовить форсунку и ручку

В первую очередь берем латунную трубку и приделываем к ней ручку – например, из старой горелки, или из деревянного бруска, перед этим его обработав. В бруске сверлим отверстие под латунную трубку с соответствующим диаметром. Засунув трубку в брус, закрепляем ее силиконом или эпоксидной смолой.

Далее приступаем к более трудоемкому и длительному этапу работы – изготовлению форсунки. Отверстие по размеру желательно должно быть 0,1 мм.

Сверлом можно проделать отверстие чуть больше, и затем края подогнать до 0,1 мм. Отверстие должно иметь правильную форму, чтобы пламя было ровное.

После этого фиксируем заготовку в тисках, берем молоток и аккуратно, в вертикальной плоскости с «оттяжкой» к середине заготовки наносим удары по будущей форсунке. Изделие равномерно прокручиваем для образования идеального отверстия.

Затем берем наждачную бумагу с мелкой зернистостью и шкурим головку форсунки. Для соединения с трубкой на заднюю часть изделия наносится резьба, также элементы можно просто спаять – но в дальнейшем ремонт деталей будет более сложным.

Теперь мы присоединяем устройство к газовому баллону и поджигаем его – горелка своими руками готова к работе. Однако здесь можно увидеть, что для регулировки газового потока можно только открывать и закрывать кран газового баллона, и так получить нужное пламя весьма сложно. Что мы можем сделать?

Как улучшить регулировку пламени

Для нормальной работы нашего самодельного агрегата мы установим на него рассекатель и кран. Кран монтировать лучше возле ручки, на расстоянии около 2–4 см, но можно закрепить и на подводящую трубку. Как вариант – взять кран горелки от старого автогена или другой аналогичный кран, который крепится резьбой. Чтобы уплотнить соединение, берем ФУМу-ленту.

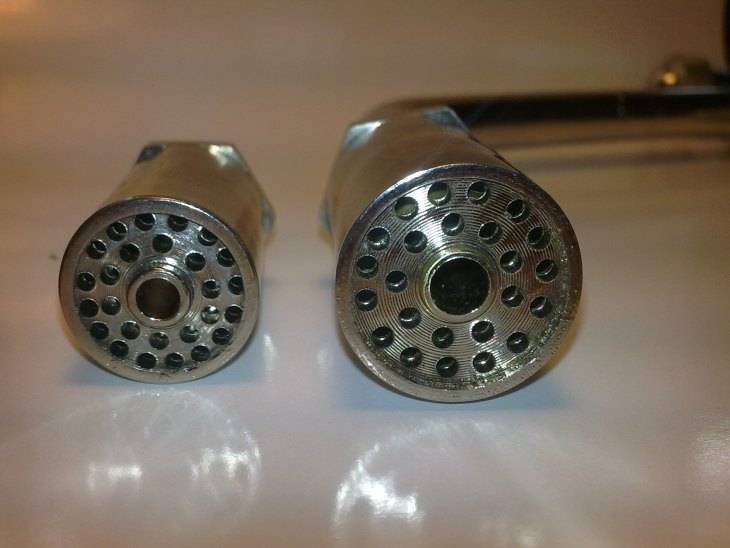

Рассекатель устанавливаем на трубе с форсункой, он изготовляется из латуни, диаметр 15 мм. Самым оптимальным вариантом является деталь цилиндрической формы, где есть отверстие под трубку с форсункой. В случае отсутствия таковой, делаем так:1. Берем трубу из латуни диаметром 35 мм и отрезаем кусок 100–150 мм.2. Берем маркер, отступаем от конца и намечаем 3–5 точек, с равным расстоянием между ними.3. Сверлим в трубе отверстия 8–10 мм, берем болгарку и к ним ровно делаем пропилы.4. Подгибаем все к центру и привариваем к трубе горелки.

Бензиновая горелка своими руками — что потребуется, процесс изготовления, преимущества

› Снаряжение для рыбалки

Такие устройства, предназначенные для использования на рыбалке, условно можно разделить на три основных типа:

• бензиновые и использующие другие виды жидкого топлива;
• газовые;
• мультитопливные.

К последнему разряду относятся такие, которые способны использовать в качестве топлива и газ и бензин. Исторически устройства, работающие на бензине, появились раньше газовых. Однакос течением времени, они не ушли в прошлое, вытесненные другими разновидностями. Они и сейчас являются весьма популярными.

Причём, их используют всё больше. С чем это связано? Прежде всего заметим, что каждый вид таких устройств имеет как свои плюсы, так и минусы. В ряде случаев бензиновые горелки демонстрируют свою высокую эффективность. Более подробно мы расскажем об этом ниже.

Классификация горелок

Их можно различать по видам используемого топлива:

• Есть такие, для работы которых нужен только бензин и никакой другой вид жидкого топлива.
• В других случаях они работают с различными видами жидкого топлива, в том числе с бензином, керосином или керосином.
• Поскольку работа этого устройства требует поддержания давления на постоянной основе, то можно классифицировать устройства по способу, которым это можно сделать.
• Некоторые из них работают без применения насоса (их называют безнасосными горелками).В других подкачка давления происходит с использованием насоса.
• Ещё одним важным вариантом классификации является способ прикрепления к устройству ёмкости с топливом.
• В некоторых случаях топливо содержится в отдельной ёмкости и поступает к месту горения через шланг.В других типах конструкций они составляют единое целое.

Зачем нужна бензиновая горелка на рыбалке

• Зачем нужно нести с собой лишний вес? На костре можно приготовить еду, можно согреться и высушить одежду после непогоды. Ситуации на рыбалке могут возникать самые разные. Представим себе, как разжигать костёр после сильного дождя. Ветки мокрые насквозь. Непонятно вообще как в такой ситуации можно разжечь костёр или поддерживать его в течение нужного времени. С другой стороны, если у вас имеется это устройство, то зажечь его можно при любой погоде. Также, с её помощью нетрудно приготовить пищу или согреть палатку перед сном.
• Представим себе другую ситуацию. Рыбная ловля продолжалась до поздней ночи. Все очень устали и завтра нужно будет встать рано. Имеет ли смысл возится с разжиганием костра? В то же время воспользоваться бензиновой горелкой можно без каких-либо особых приготовлений.
• Также в том случае, если вы долгое время находитесь на одном месте в холодную и мокрую погоду, будет удобно с помощью такого устройства приготовить себе чай или кофе даже в самых трудных условиях.

Купить или сделать бензиновую горелку своими руками

Её нетрудно купить в магазине. Современная промышленность предлагает к продаже множество их разновидностей. Однако, ориентироваться в этих возможностях непросто. Дело в том, что каждая разновидность может иметь свои специфические особенности.

Например, некоторые марки имеют слишком большой вес для того, чтобы было можно нести их в рюкзаке. С другой стороны, если к месту рыбалки приехать на машине или на катере, то более тяжёлые и мощные разновидности могут вам подойти.

За 13 лет занятия активной рыбалкой я нашел много способов, как улучшить клев. И вот самые эффективные:

1. Активатор клева. Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
2. Более чувствительные снасти. Читайте соответствующие руководства по конкретному типу снасти на страницах моего сайта.
3. Приманки на основе феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие мои материалы на сайте.

Ещё одной особенностью покупных устройств является их относительно высокая цена.Для нормальной работы покупных устройств нужно использовать качественный бензин.

Теперь поговорим о самодельных устройствах. Существует несколько вариантов самостоятельного изготовления бензиновых горелок. Для этого обычно берутся те или иные уже бывшие в употреблении детали и из них делается надёжное и работоспособное устройство. Особых принципиальных сложностей в процессе такого изготовления не встречается.

Принцип их работы основан на смешивании потока воздуха и паров бензина. Эта смесь непрерывно подаётся к месту горения и, тем самым, поддерживает горение пламени. Использовать в качестве топлива в самодельных устройствах можно не только достаточно качественный бензин, как для покупных горелок, но и обычные его сорта.

Что нужно знать для создания горелки

Позволить себе готовую бензиновую горелку не всегда может абсолютно любой мастер. Стоимость изделий настолько высока, что вряд ли горелка быстро себя окупит.

Кроме того, качество товара не всегда соответствует стоимости такового. По этой причине давно уже научились изготавливать нужный предмет самостоятельно.

Если вы все правильно сделали в процессе создания горелки, то при первом же поднесении горящей спички она будет давать огонь. Это сигнализирует о хорошем качестве и постоянной правильной подаче бензовоздушной смеси.

Видимое горение будет продолжаться в течение 3-5 минут, далее пламя становится синего цвета, что говорит о возможности начала работы по плавлению.

В горелке можно получить нагревание до 1000 градусов Цельсия. За счет данного эффекта возможна даже плавка металлов и стекла.

Многие составляющие для создания бензиновой горелки могут найтись в хозяйстве. Они включены в другие устройства и инструментарий. А все, чего не достает для процесса легко приобретается в любом магазине инструментария.

Бензиновая горелка для пайки своими руками: конструкция, материалы

Газовая горелка давно стала привычным инструментом домашнего мастера. Однако встречаются местности и ситуации, в которых газ недоступен. Зато под рукой всегда есть бензин. В этом случае выручает компактный и легкий в обращении прибор — горелка для пайки на бензине. Простота конструкции позволяет изготовить такое устройство своими руками.

Конструкция и достоинства

Прибор для пайки устроен весьма просто. ее основные составные части- это:

• емкость для бензина;
• насос для подачи воздуха;
• подводящие шланги;
• корпус с форсунками.

В корпусе размещаются:

• сопло;
• ограничитель;
• вентиль;
• регулятор воздуха;
• кольца для уплотнения.

Бензиновый прибор для пайки обладает такими достоинствами, как:

• малые размеры и масса;
• мобильность;
• стабильность горения;
• высокая температура пайки.

Устройство бензиновой горелки

Благодаря простоте конструкции и отсутствию дорогих и сложных деталей бензовоздушная горелка для пайки вполне доступная для самостоятельного изготовления.

Бензиновая горелка для пайки – самостоятельное изготовление

Бензиновая горелка для пайки, изготовленная своими руками, не требует дорогостоящих материалов или покупных комплектующих. В большинстве случаев бензовоздушная горелка успешно заменяет газовую. Особенно удобна она в дальних вылазках на природу на автомобиле или моторной лодке. Она позволит не только приготовить пищу или опалить дичь, но и провести оперативный ремонт небольших поломок прямо на месте. А по возвращении домой бензиновая горелка, сделанная своими руками, вновь займет свое место в мастерской, позволяя заниматься техническим или художественным творчеством. Для того чтобы сделать такое устройство, нужно владеть навыками слесарных и сварочных работ.

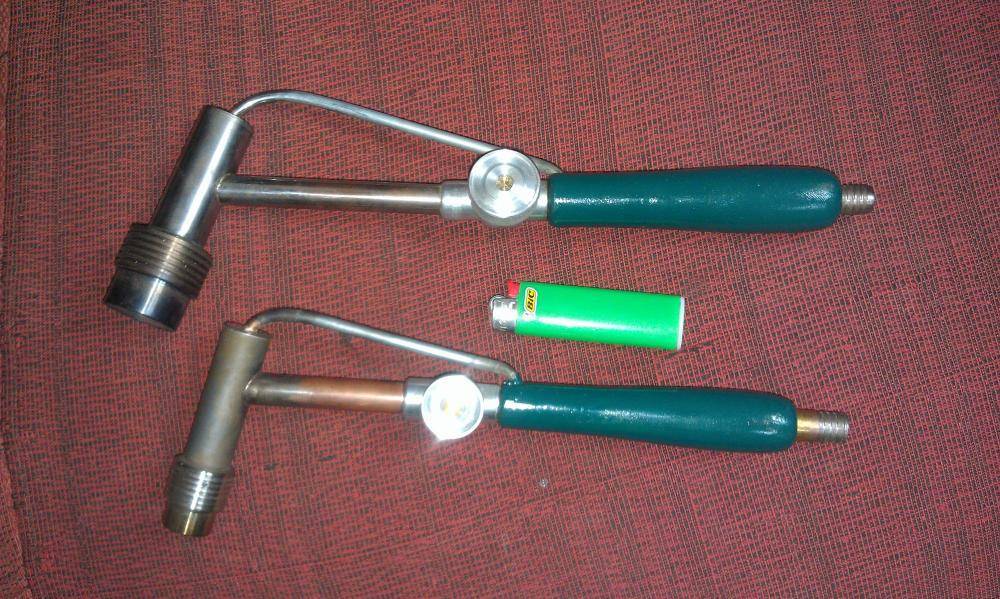

Самодельная бензиновая горелка

Необходимые материалы

Для изготовления самодельной бензиновой горелки потребуется:

• металлический корпус;
• рукоятка;
• соединительная втулка;
• крюк из толстой проволоки;
• упор;
• емкость для воздуха;
• груша от тонометра.

https://youtube.com/watch?v=CbsOckN44oQ

Пошаговый процесс изготовления

Ниже приводится последовательность операций по изготовлению бензовоздушной горелки:

• Корпус изготавливается на токарном или фрезерном станке, с одной стороны он должен быть открыт, с другой — закрывается заглушкой.
• В заглушке сверлится отверстие. Его диаметр должен превышать внешний диаметр сопла на доли миллиметра. Она должна входить плотно.
• Внутри корпуса размещают кольцо из мелкой проволочной сетки.
• Из листа металла вырезают ограничитель и втулку с крюком.
• Из плотного дерева делают рукоятку.
• Трубку пропускают через отверстие в корпусе так, чтобы конец ее стал соплом горелки.
• Конец трубки запаивают тугоплавким припоем.
• в припое сверлят отверстие 0,2 мм. Можно впаять в конец трубки готовый жиклер подходящего диаметра.

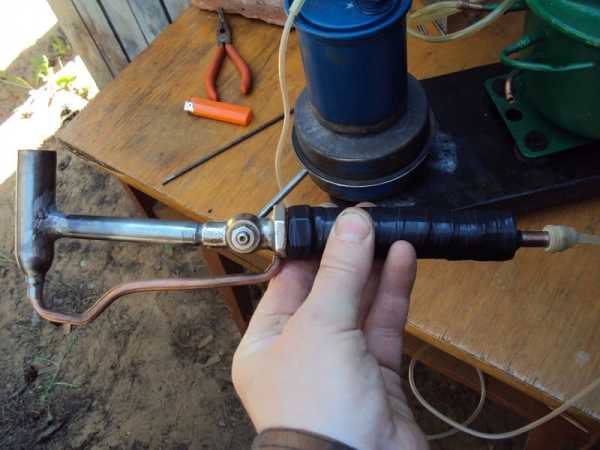

Сборка бензиновой горелки своими руками

Тугоплавкий припой можно изготовить и самому из мелко нарубленных кусков меди и цинка. Цинк берут от стакана для батареи, измельчают и заливают слабой соляной кислотой. Потом добавляют медь и буру. Полученную смесь прокаливают в тигле.

Профилактика от засорения

В ходе работы бензиновое устройство для пайки неминуемо засоряется. Это происходит, прежде всего, от использования некачественного бензина. На сопле образуется нагар, на стенках трубки могут откладываться загрязнения в виде налета. При засорении трубки и элементов регулировки воздушного потока воздух из компрессора поступает вниз, не смешиваясь с бензином в нужной пропорции.

Опытные мастера рекомендуют следующие способы предотвращения засорения:

• Применять качественное топливо.
• После каждого использования дождаться остывания сопла и протереть от нагара ветошью, намоченной в бензине.
• Раз в месяц стоит промыть детали горелки средством для очистки карбюратора. Он удалит отложения со стенок трубки.

Пайка самодельной бензиновой горелкой

Регулярный уход за бензиновым приспособлением для пайки позволит ей служить долго и без досадных отказов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Борьба с засорением: уход за жидкотопливными туристическими горелками

Засорение (иногда еще говорят закоксование) и чистка горелки – самая животрепещущая проблема, которая обсуждается на большинстве форумов любителей экстремальных видов отдыха. И не мудрено – сломавшаяся горелка, особенно в горном походе или высотном восхождении, это серьезная неприятность, ставящая под угрозу срыва все мероприятие. Ведь очень часто в такой местности дрова найти невозможно.

К сожалению, проблема здесь не в его высокой цене, а в невозможности покупки такого топлива в городках и местечках от которых начинается большинство альпинистских и туристических маршрутов.

В теории, можно, конечно и с собой его привезти, но вот только если едешь на поезде, в самолете жидкое топливо также не повезешь как и газовые туристические баллоны

Да и что говорить – важное конкурентное преимущество и частая причина покупки бензиновых и жидкотопливных горелок — доступность жидкого топлива и возможность использования его разных вариантов. Бензоколонки есть везде, правда, бензин там бывает разного качества. Да и мало ли в горах случается происшествий (примером тому является то ЧП, которое произошло с нами во время восхождения на Монгун-Тайгу), когда приходится довольствоваться тем горючим, которое удается достать

Да и мало ли в горах случается происшествий (примером тому является то ЧП, которое произошло с нами во время восхождения на Монгун-Тайгу), когда приходится довольствоваться тем горючим, которое удается достать.

Если вы уверены, что вашей горелке придется «кушать» не только деликатесы в виде очищенного от присадок топлива, придерживайтесь несложных правил, которые помогут минимизировать риски поломки жидкотопливных и бензиновых горелок из-за засора.

Ну и самый главный совет, если путешествие особо экстремальное, то  вам не помешает запасная горелка туристическая бензиновая.

Дмитрий Рюмкин, специально для Заброска.рф

  Метки: обзор

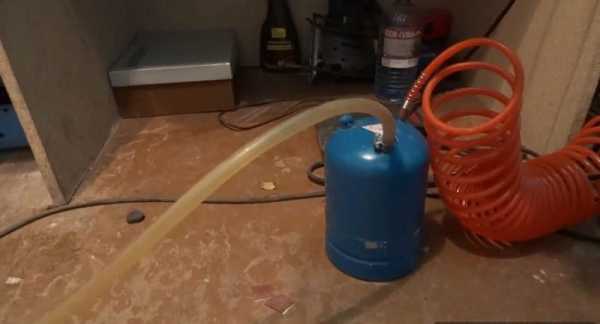

Бензовоздушная горелка своими руками

Новоприобретение подобного оборудования подразумевает покупку отдельных рабочих частей и дальнейшую самостоятельную комплектацию их в единый агрегат. Однако, конструкция горелки довольно несложная, и при желании ее возможно соорудить собственноручно, сэкономив при этом определенную сумму денег.

Производство бензогорелки

При изготовлении бензиновой горелки своими руками чертеж содержит дальнейшие сборочные элементы: корпус, ручка, втулка, крючок, упор, трубка, резиновое кольцо, грелка и наполнитель.

Составной корпус бензогорелки производится из любого вида стали с помощью токарного станка. Одна сторона детали открыта, а другая прикрывается специальной пробкой с отверстием. Величина диаметра которого на 0,1 мм больше наружного диаметра трубки, это позволяет передвигать корпус устройства вдоль трубки, при этом сохраняя герметичность конструкции. Внутрь помещается кольцо, сделанное из железной сетки и шлаковаты, а из листовой стали производится втулка с крючком и упором.

Форсунка отверстием в 0,2 мм. находится на конце трубки, пропущенной внутрь корпуса. Для ее производства трубку запаивают твердым припоем марки ПМЦ-54 и проделывают отверстие с нужным диаметром.

Бензиновая горелка для пайки своими руками готова к работе.

Медно-цинковый припой

Изготовление самодельного медно-цинкового припоя для пайки не несет больших физических и финансовых затрат. Медь получают из нарезанной обожженной медной проволоки. Цинковый колпачок от обыкновенной гальванической батарейки прокаливают на огне и помещают в холодную воду и слабо-концентрированный раствор соляной кислоты. По окончании термообработки готовый цинк мелко нарезают ножницами.

Соблюдая пропорцию, кусочки цинка и меди засыпают бурой и помещают в тигель. Соединение металлов в припой осуществляется именно в горелке. Полученную заготовку охлаждают и в тисках выравнивают напильником, стружку подбирают и повторно мешают с бурой.

Как сделать бензиновую горелку для пайки своими руками: чертежи

Бензиновая горелка – это очень полезное устройство, которое можно использовать как в промышленности, так и в домашних или походных условиях. Ее основное предназначение – пайка различных металлических изделий под воздействием высокой температуры.

В отличие от сварочных аппаратов соединение выполняется за счет топливовоздушной смеси, горение которой сопровождается выделением большого количества энергии. Конструкция прибора не отличается высокой технологической сложностью, поэтому горелку на бензине можно изготовить самостоятельно.

Что лучше: купить или сделать своими руками?

На этот вопрос нельзя дать однозначный ответ. Естественно, гораздо проще приобрести бензиновую горелку для пайки в специализированном магазине – современные производители предлагают множество моделей различного назначения.

Основными недостатками промышленных бензиновых горелок являются:

1. Высокая стоимость.
2. Высокие требования к характеристикам топлива.

При самостоятельном изготовлении у мастера имеется возможность самостоятельного выбора габаритов и массы будущего устройства. Примечательно, что кустарные изобретения работают на любом бензине, даже самого низкого качества.

Горелка для ювелирных работ своими руками — Металлы, оборудование, инструкции

Среди самых полезных и функциональных приборов для домашней мастерской бензиновая горелка для пайки занимает одно из лидирующих мест.

Такой прибор способен качественно соединять всевозможные металлические конструкции с помощью технологии использования жидкого металла.

Устройство функционирует на основе бензовоздушной горючей смеси, которая образуется в горелке, и позволяет проводить дальнейшие работы по плавке.

Размещенный на ручке поворотный кран выполняет роль регулировщика направления и мощности пламени, что существенно упрощает процесс горения.

Сегодня плавку металлов проводят посредством двух разновидностей припоев:

1. Легкоплавкими.
2. Тугоплавкими.

Если при работе с легкоплавкими металлами используются практически все существующие виды паяльников, то в случае с тугоплавкими металлами приходится создавать максимальные температурные показатели.

Без применения горелки в таком случае просто не обойтись.

В настоящее время выделяют несколько разновидностей такого универсального приспособления, которые способны работать на основе разных топливных смесей, но при этом разогревать конструкцию до нужной температуры.

Среди самых распространённых и удобных горелок — модели для пайки и сварки, которые функционируют на газу или бензовоздушной смеси. Их можно приобрести в соответствующем магазине или попытаться создать самостоятельно.

Самодельная горелка: описание и характеристики устройства

Если говорить об устройстве горелки, то оно включает в себя следующие узлы и элементы:

1. Сама горелка.
2. Сопло.
3. Токопроводящий наконечник с электродной проволокой.
4. Сварочная дуга.
5. Сварочная ванночка.
6. Сварочный шов.
7. Основной металл.
8. Капли электродного металла.
9. Газовая защита.

Упрощенный вариант включает в себя бензиновый бачок или бачок для топлива, воздушный компрессор, бензиновые шланги и непосредственно саму горелку, которая, в свою очередь, состоит из отдельных деталей.

Модели, которые используются для пайки металлов, обладают следующими конструктивными элементами:

1. Корпусом.
2. Металлической втулкой с крючком.
3. Трубкой.
4. Кучкой.
5. Упором.
6. Наполнителем.
7. Регулирующим шариком (предназначается для изменения воздушного потока).
8. Резиновым уплотнительным кольцом.

Если вы собираетесь приобрести горелку для пайки и сварки, не забудьте обратить внимание на наличие бензостойких шлангов. В большинстве случаев они отсутствуют в базовом комплекте, поэтому возникает необходимость дополнительной покупки таких деталей. Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств

Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства

Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств. Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства.

1. Во-первых, подобное решение обладает небольшой массой и компактными габаритами, что делает его очень удобным для дальнейшей эксплуатации.
2. Во-вторых, создание бензовоздушной смеси позволяет создавать и удерживать высокий температурный режим, что необходимо для достижения максимального качества конечного результата.

Делаем бензиновую горелку своими руками

Приобрести новую горелку, работающую на газу или бензовоздушной смеси, может не каждый, что связано с относительной дороговизной аппарата. Да и купленная модель не всегда справляется с поставленными задачами, особенно если она уже была в употреблении. Это может объясняться наличием скрытых дефектов или поломок.

Чтобы не стать жертвой такого неразумного приобретения, многие мужчины отдают предпочтение самодельным решениям, которые отличаются особой доступностью и простотой в сборке. Как уже говорилось раньше, даже самый неопытный сварщик с лёгкостью осуществит монтаж такого прибора из подручных средств, избавив себя от больших затрат.

Если самодельная бензиновая горелка выполнена с учётом основных правил и рекомендаций, она должна давать огонь сразу после поднесения к ней зажжённой спички. При этом стабильное и устойчивое горение бензовоздушной смеси будет заметным ещё 3—7 минут.
