Инструкция по изготовлению каркаса
Другим важным этапом является изготовления каркаса, к нему можно приступать еще до осуществления выбора основного материала. Обычно данная конструкция по форме похожа на букву «П» или дугу.
Подробная инструкция приведена ниже:
Особое внимание уделяется выбору материала для каркаса, основное требование заключается в его легкости, поскольку плавательные средства из ПВХ зачастую не выдерживают тяжелых конструкций. По этой причине идеальным решением станут трубы, изготовленные из алюминия, с диаметром от 1,5 до 3 см Также следует проверить толщины стенок выбранных труб: если они будут слишком тонкими, то повышается риск поломки при попытках согнуть конструкцию
Дуга должна опираться на свои крепления, контакты с другими частями плавательного средства нужно исключить, чтобы устранить риск его повреждения во время эксплуатации.Показатели высоты и габаритов каркаса находятся в прямой зависимости от конструкционных особенностей плавательного средства. Необходимо не ошибиться в расчетах, для этого человек встает на позицию рулевого, после чего каркас по очереди наклоняется в каждую сторону. Его высота должна корректироваться пока мертвая зона перед плавательным средством не достигнет 6-7 метров.
Для изменения формы алюминиевых труб можно обратиться за помощью к специалистам из слесарной мастерской, но многие люди предпочитают проводить подобные манипуляции вручную
Здесь потребуется проявить осторожность и внимательность, поскольку все участки каркаса должны быть ровными, а трубам не допускается выходить за пределы плоскости в рамках своего участка. После сгибания труб следует проверять их, располагая на абсолютно ровных поверхностях
Полное прилегание всей конструкции свидетельствует, что технология была соблюдена
После сгибания труб следует проверять их, располагая на абсолютно ровных поверхностях. Полное прилегание всей конструкции свидетельствует, что технология была соблюдена
При наличии видимых просветов или промежутков потребуется продолжить работы по выравниванию труб. Следующим этапом является монтаж опор для данной конструкции. Для этих целей задействуется фурнитура плавательного средства, но иногда встречаются модели, конструкция которых не предусматривает наличия дополнительных отверстий. В такой ситуации потребуется обратиться в специализированный магазин для покупки крепежных частей и элементов. Их установка дает некоторые преимущества, поскольку можно будет самостоятельно в зависимости от индивидуальных предпочтений определить месторасположение узлов и угол установки тента.
Крепеж дуги осуществляется при помощи болтов, их диаметр обычно варьируется от 0,6 до 0,8 мм. Выбор зависит в первую очередь от угла наклона и выбранного диаметра алюминиевых труб.
Трубы предварительно подвергаются шлифовке, что позволяет сделать их поверхность максимально ровной. В процессе монтажа необходимо следить, чтобы каркас не имел прямых контактов с баллоном лодки.
Проблем с клёвом рыбы больше не имею!
Возьмите за правило, на каждой рыбалке, первым делом начинайте…
Читать продолжение >>>

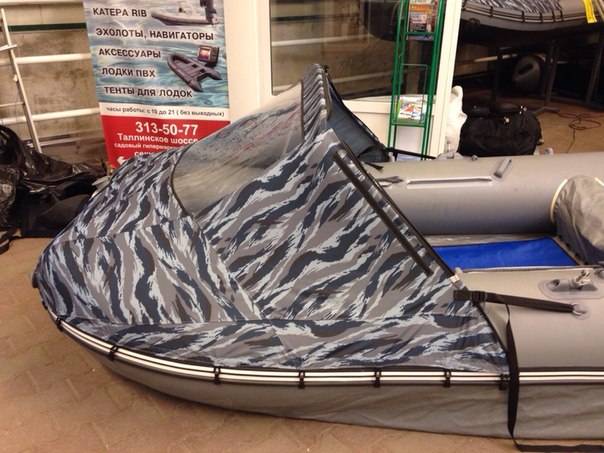

Изготовление носового тента для лодки своими руками
Самым экономным вариантом считается изготовление тента на лодку ПВХ своими руками. Потратив время, можно создать нужное изделие с индивидуальной конструкцией, отвечающее всем запросам владельца. Процесс изготовления делится на несколько этапов.
Этап 1. Подготовительный
Сначала нужно определиться, какой конфигурации и размеров будет будущий носовой тент для лодки ПВХ. После этого произвести тщательный замер в нужных местах и построить чертеж будущего тента. Можно также найти в интернете подходящий рисунок выкройки и построить ее с учетом своих размеров.
Знатоки советуют не гнуть трубки для каркаса самостоятельно, а отдать их вместе с чертежами в слесарную мастерскую, оснащенную всем оборудованием, необходимым для быстрого и качественного изготовления каркасной конструкции практически из любого выбранного материала. Стоит это недорого, а сил и времени экономит достаточно.
Материал нужно выбирать прочный и непромокаемый. Обычный брезент не годится, нужно брать прорезиненный материал. Сейчас можно купить практически любой нужный материал с водоотталкивающей пропиткой самых разных расцветок и рисунков.
Не стоит также забывать о приобретении фурнитуры, такой как:
- крепежный шнур;
- люверсы;
- синтетические нитки № 320;
- толстая игла для шитья;
- стропы;
- прочный материал для обработки краев.
Для обзора в тенты можно вмонтировать либо прозрачную плотную ПВХ ткань, либо вставку из оргстекла.
Этап 2. Кройка и шитье
Когда определена конфигурация каркаса и он изготовлен, приступают к ответственному моменту – раскрою и сшиванию деталей. Ткань лучше приобретать с запасом, чтобы не пришлось сшивать нужную деталь из кусков.
После того как детали выкроены, приступают к усилению краев – пришивают прочные полосы, чтобы натяжение шнуров в люверсах не прорвало материал, прошивают все детали усиленной строчкой в несколько нитей.
После этого производят сборку деталей – сшивают в одно полотнище. Для необходимых мелочей изнутри на боковой поверхности может быть пришиты либо накладные карманы, либо носовая сумка для нужных инструментов. Для гидрозащиты все швы обрабатываются водостойким клеем.
Этап 3. Сборка готового изделия
После того как полотнище сшито и каркас установлен, можно приступать к финалу – натяжению его на каркас. С помощью шнуров, пропущенных по люверсам, край тента плотно крепится к раме. Далее полотнище распределяется по носовой части, закрепляется и натягивается с помощью дополнительных строп и подтягивания шнуров, а также с помощью специальных карабинов, закрепленных на элементах фурнитуры лодки. Стоит отметить, что носовой тент является самым простым в изготовлении, в отличие от других видов тентов на лодку из ПВХ.
Необходимые материалы
Один из самых ответственных моментов – это изготовление непосредственно тента. Однако прежде чем переходить к нему, следует убедиться в наличии всех необходимых материалов:
- Основной материал, длина и ширина полотна при этом должны быть не менее 4х1,5 м.
- Монтажная нить 320 из синтетических материалов.
- Набор специальных игл, которые подходят для работы с такими нитями.
- Люверсы, предназначенные для укрепления краев.
- Полукольца.
- Крючки, изготовленные из пластмассы.
- Текстильные стропы.
- Резинки с достаточно большой шириной.
Инструкция
После всех приготовлений можно переходить непосредственно к процессу изготовления, подробная инструкция приведена ниже:
- Полотно следует раскроить в соответствии предварительно сделанными замерами. Следует не забывать учитывать пропускной рукав и сохранить небольшой припуск. В последующем он пригодится для монтажа резинового шнура.
- Теперь следует сделать петли, которые будут крепиться к носовой рым-ручке. Особенности петель определяются в процесс изготовления тента и зависят от выбранной разновидности и его предназначения.
- На края петель монтируются люверсы, которые позволят выполнять им основные функции.
- В пропускном рукаве проделываются отверстия.
- По краям используемого материала фиксируются и надежно крепятся стропы, они необходимы для усиления полотна.
- На этом изготовление носового тента можно завершить. Однако, если необходимо получить ходовую разновидность, то дополнительные крепежи монтируются и в центральной части тента.
- При натягивании полученного тента необходимо задействовать карабины, которые крепятся непосредственно к фурнитуре плавательного средства. Это обеспечит надежность фиксации его положения и крепежа. Дополнительно следует проверить, чтобы парусные кромки были надежно закреплены к лодке.
Разновидности лодочных тентов
Как уже упоминалось, существует целый ряд разновидностей подобных приспособлений, определяющих их функциональность. Обычно они классифицируются следующим образом:

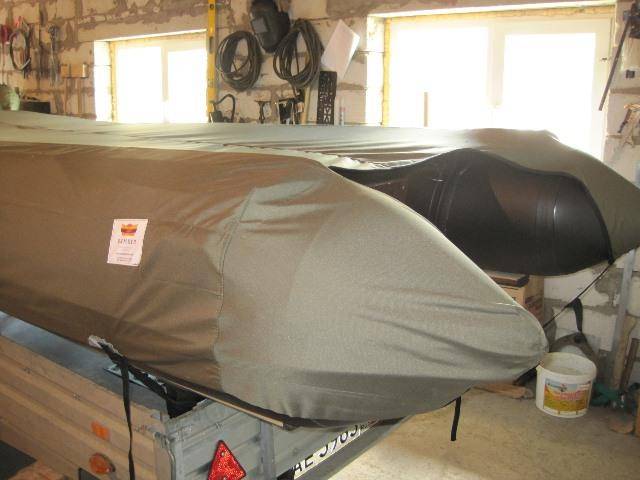

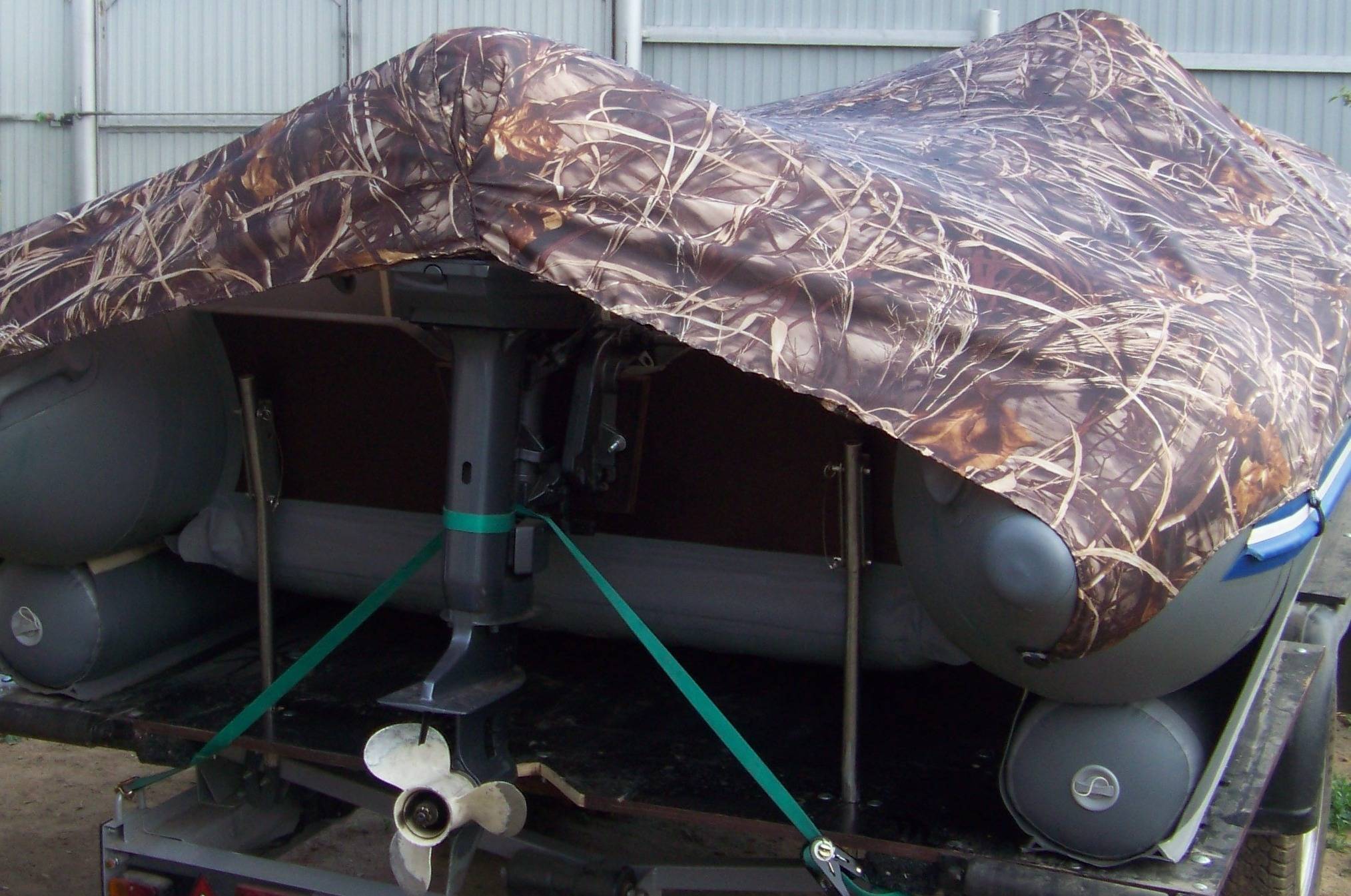

- Транспортировочный тент необходим для обеспечения защиты лодки во время транспортировки, когда в нем отсутствуют пассажиры. Это обусловлено плотным обтягиванием лодки, поэтому в нее помещается ограниченное количество вещей, однако они полностью защищены от погодных условий. Пользоваться данной разновидностью можно при нахождении плавательного средства в прицепе автомобиля или его ручного перемещения по береговой линии.
- Ходовой тент является не менее востребованной и необходимой разновидностью, которая служит для обеспечения уюта и защиты пассажиров в процессе эксплуатации плавательного средства. Обычно его используют, если планируется провести продолжительное время в лодки, поэтому данное приспособление наиболее актуально во время рыбной ловли или при ночевках на воде. Современные модели оснащаются молниями, которые позволяют создавать небольшой шатер, обеспечивающий надежную защиту не только от погодных условий и водных брызг, но и от насекомых.
Такое приспособление является абсолютно безопасным, поскольку даже при сильных порывах ветра ширина лодки не позволяет ее перевернуть, но иногда возникает риск срыва тента, после чего его может унести по направлению ветра. Существуют модификации и более простые модели, которые представляют собой крышу, изготовленную из ПВХ, располагающуюся горизонтально относительно каркаса и не обладающую боковыми стенками.
Ходовой
Транспортировочный
Носовой
Стояночный
- Носовые тенты используются для защиты пассажиров от сильных порывов ветра или брызг воды, которые возникают при движении плавательного средства. Приспособление надевается на носовую часть, создавая конструкцию, которая напоминает автомобильное ветровое стекло. Необходимо учитывать, что все подобные модели увеличивают показатели парусности лодки, благодаря созданию определенного сопротивления встречному потоку.
Однако при достаточном опыте управления плавательными средствами или наличии мотора это не является большой проблемой.
- Стояночные тенты актуальны при длительном хранении плавательного средства в уличных условиях. Они обеспечивают защиту от негативного воздействия погодных условий как самой лодки, так и вещей, погруженных в нее.
Каркас для тента
Каркас подгоняется по размерам плавательного средства и собирается вручную. Есть некое подразделение каркасов по видам. Об этом чуть ниже.
Какие бывают каркасы для тентов?
Каркасы делятся по видам в зависимости от способа скрепления элементов конструкции:
- Каркас, собранный при помощи специальных уголков.
- Каркас, собранный отрезками трубы, загнутыми в нужном направлении.
- Сборка каркаса также возможна при помощи растяжек.
Стоит отметить, что если по чертежу конструкции нужно уходить куда-либо в разные направления, то можно использовать тройник.
Установка дуги-каркаса под тент на лодку
Для начала нужно определиться с тем, какую форму примет каркасная установка. Наиболее распространенный вариант — буквой «П». Для изготовления используют полые металлические трубки, не превышающие 3 см в диаметре. Опять-таки это делается для того, чтобы конструкция не была громоздкой и тяжелой.
Также, чтобы окончательно создать форму конструкции, необходимо определиться с высотой будущего тента. Слишком высокая «накидка» будет влиять на аэродинамические свойства судна, поэтому оптимальная высота должна быть подобрана под средний рост человека, если это касается ходового или каркасного видов. Но также подбор оптимальной высоты учитывается в комплексе с размерами плавсредства, на котором планируется возвести «крышу».
Чтобы собрать цельную конструкцию, необходимо алюминиевые трубки профиля выгнуть в нужные стороны. Благодаря тому, что алюминий является достаточно мягким материалом, сделать это возможно и в домашних условиях. Готовое изделие крепится при помощи крючков и веревок к судну.
Как происходит процесс сборки тента
Работа начинается со сборки и установки каркаса. Сегодня самыми популярными моделями являются каркасы в форме буквы “П” и простые дуговые. Чтобы подобрать необходимую высоту тенту, надо встать на место рулевого. Так будет сделан оптимальный выбор. Определившись с формой, можно начинать работу с трубами.
Если основой каркаса стали алюминиевые трубы, можно согнуть их в слесарной мастерской. Изгибы должны быть мягкими и ровными. Если есть желание, то все можно сделать своими руками, не пользуясь услугами профессионалов. Достаточно зажать трубу в тиски и постепенно выгибать.
Для установки каркаса можно воспользоваться той фурнитурой, которая уже имеется на лодке. Если ее нет, то следует купить и установить недостающие элементы. Каркас прикрепляется с помощью болтов
Важно сделать так, что трубы не соприкасались с баллонами лодки или в крайнем случае не имели дефектов, которые могут повредить поверхность плавсредства
Перед тем как сшить тент, лучше создать из ненужных кусков материи выкройку. Это поможет учесть все возможные ошибки. Ненужную ткань можно сшить, примерить, подправить. Когда черновой вариант тента будет готов, можно уже кроить укрытие из подготовленного материала. Для каждой детали тента следует делать припуск.
Места швов необходимо обработать клеем.
Сам пошив можно делать как вручную, так и на машинке. Одновременно с этим производятся работы по прикреплению к накидке фурнитуры, карманов, специальных заплат и многого другого. Многие рыбаки делают комбинированные тенты, которые в носовой части изготовлены из прозрачного материала. После пошива тент следует установить на каркас и оставить его в таком положении на ночь.
Чтобы накидка плотно сидела на лодке, понизу во время пошива делается особый рукав, сквозь который протягивается резиновый шнур.
Если все сделать правильно, то получившийся тент будет долго укрывать рыбака от дождя и ветра. Причем за этот комфорт ему не придется переплачивать.
Рейтинг качественных транспортировочных тентов
OceanSouth MA2029
Для изготовления этой конструкции применяется высокопрочное брезентовое полотно. Ткань характеризуется прочностью к температурным перепадам и ультрафиолетовым лучам. Материал прочный. Преждевременный износ исключается. Характеристики остаются неизменными при условии хранении полотна на улице. Протяженность конструкции — 560 см, при ширине в 270 см. В комплект поставки входит несколько стяжных ремней. Для хранения изделия в собранном виде предусмотрен специальный чехол.
Средняя цена – 10788 руб.
OceanSouth MA2029
Достоинства:
- фирменная сумка в комплекте;
- защита от солнечных лучей;
- водонепроницаемая материя;
- ремни в наборе;
- износостойкость.
Недостатки:
Sun Selection DS360AL
Это полотно характеризуется наличием повышенного коэффициента износоустойчивости и стойкости к разрывным нагрузкам. Материя не боится влаги, солнечных лучей и агрессивных моющих средств. Вес полотна составляет 4650 г. Для фиксации понадобятся шнуры и ремни, которые поставляются в комплекте. Отличное решение для владельца лодки длиной 360 см и шириной не более 175 см.
Стоимость – 7830 руб.
Sun Selection DS360AL
Достоинства:
- сохранность лодки при любых погодных условиях;
- повышенный эксплуатационный срок;
- фирменная сумка для транспортировки и хранения;
- износостойкость материи;
- удобство в использовании.
Недостатки:
Glash 10763
Эта популярная модель изготовлена из высококачественного тентового полотна, которое пропитано веществом на основе полиуретана. Материал характеризуется стойкостью к агрессивным моющим веществам, влажной среде, преждевременному износу и деформации. Вес – 3000 г. В особом уходе конструкция не нуждается даже спустя годы активного пользования.
Сколько стоит накрытие? Покупка обойдется в 5500 руб.
Glash 10763
Достоинства:
- простота в использовании;
- повышенный эксплуатационный срок;
- небольшой вес;
- наличие защитной пропитки;
- износостойкость.
Недостатки:
Пилот М 320, М 330, Ривьера 3200
Эта популярная модель пользуется повышенным спросом среди владельцев лодок, которые транспортируются на прицепах. Используемый производителем материал характеризуется повышенной устойчивостью к преждевременному износу за счет чего конструкцией можно пользоваться и для дальнейшего хранения посудины. Применяется индивидуальная технология пошива, з счет чего «парусность» отсутствует. Помимо лодки тент прикрывает и баллоны.
Стоимость – 4312 руб.
Пилот М 320, М 330, Ривьера 3200
Достоинства:
- устойчивость к преждевременному износу;
- отсутствие эффекта парусности;
- простота в эксплуатации;
- износостойкость;
- небольшой вес.
Недостатки:
Лоцман М 310, М 330
Эта конструкция применяется не только для транспортировки, но и хранения лодки на суше или прицепе. Благодаря применению материала повышенной прочности, конструкцию можно использовать для длительной консервации посудины. Производитель предлагает широкий ассортимент готовой продукции. Также присутствует возможность оформления онлайн заказа, исходя из личных замеров. Грязь, пыль и влага не проникнут под конструкцию за счет того, что полотно со временем не провисает и не поднимается под воздействием сильных порывов ветра.
Средняя цена – 4312 руб.
Лоцман М 310, М 330
Достоинства:
- защита от ультрафиолетовых лучей;
- износостойкость;
- повышенный эксплуатационный срок;
- отсутствие парусности;
- удобство в использовании.
Недостатки:
Изготовление своими руками
Для начала необходимо провести визуальный осмотр лодки, предварительно надув ее
Чтобы выявить конструктивные особенности, нужно обратить внимание на следующее:
- Форма лодки, а также ее габариты.
- Очень внимательно рассмотреть баллоны по всему периметру и выделить потертые места.
- Проверить установлена ли вспомогательная фурнитура.
Исходя из этих критериев, придумать конструкцию каркаса и будущего тента. Все свои задумки и замеры лучше отобразить на импровизированном плане.
Здесь стоит отметить, что замеры тента надо проводить очень точно, без всяких погрешностей, иначе можно просто испортить материал.
Но чтобы это сделать, сначала нужно сконструировать и установить каркас, и только после этого заниматься замерами для тента.
Установка каркаса под тент
Так как надувная лодка не рассчитана на очень большой вес, то и каркас не должен быть очень тяжелым. Для этого лучше всего подойдут трубы из алюминия. Диаметр не более 30мм.
Читайте Ловля окуня зимой на балансир и выбор приманки
Итак, приступим к изготовлению:
- Чаще всего каркас делают П – образной формы. И если ширину будущего каркаса вымерить легко, то как быть с высотой? Все очень просто. Нужно встать на место рулевого и наклонять трубу до тех пор, пока мертвая зона не достигнет семи метров.
- Теперь, зная необходимые размеры, трубы надо согнуть. Для этого лучше всего обратиться к слесарю, где он в своей мастерской все сделает профессионально. И если мастер все сделал правильно, то положив дугообразные трубы на ровную поверхность, они будут плотно прилегать.
- После этого можно приступать к фиксации каркаса на лодку. Обычно для таких целей на лодке предусмотрена крепежная система. Но если лодка не оборудована такими крепежами, то их можно купить в специализированном магазине и установить вручную.
Материалы и инструменты
Если в случае с каркасом нам понадобились алюминиевые трубы и крепежные держатели, то для изготовления тента понадобится следующее:
- специальная водоотталкивающая ткань;
- широкая резинка;
- крючки пластиковые и полукольца;
- резиновый шнур;
- люверсы;
- толстая игла;
Теперь можно приступать к выкройке и пошиву.

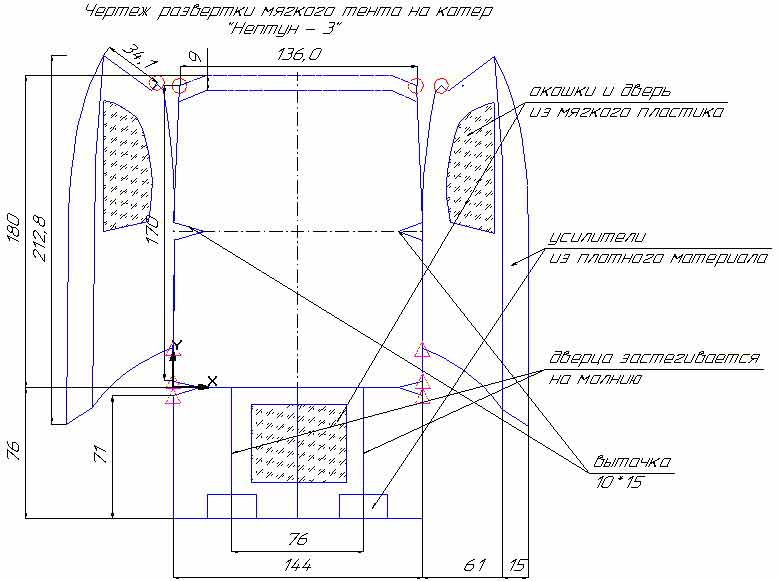

Пошаговое руководство по изготовлению разных видов
Прежде чем приступить к выкройке, нужно сделать необходимые замеры.
Теперь начинается самое интересное:
- По заданным размерам нужно раскроить материал с небольшим припуском, учитывая пропускной рукав. Он нужен, чтобы через него пропустить резиновый шнур для крепления.
- Далее в зависимости от вида тента делаются петли, края которых в дальнейшем будут крепиться к рым – рукоятке. Для этого сначала на краях петель устанавливаются люверсы.
- Чтобы все было удобнее делать, в пропускном рукаве заранее изготовляются отверстия.
- Для усиления материала по краям на него дополнительно наклеивают стропы.
Такой вариант отлично подойдет для носовой конструкции. Если предполагается наличие ходового тента, то материал оборудуется дополнительными крепежами не только по краям, но и в центральной части.
Чтобы тент хорошо натянуть, нужно использовать карабины, которые крепятся к фурнитуре лодки. Шкваторина должна быть затянута и надежно закреплена к лодке.
https://youtube.com/watch?v=IDNCh-Yn_-w
Вас также может заинтересовать установка водомета на лодку своими руками.
Изготовление дугового каркаса
Перед тем, как начать заниматься выкройкой и пошивом ПВХ накрытия, приступают к изготовлению самого каркаса. Как правило, изготавливают укрытие в форме буквы «П», хотя все зависит от уровня развития фантазии. Главное, чтобы каркас оказался достаточно легким и не перегружал лодку. Такими характеристиками обладают алюминиевые трубы, диаметром 15-30 мм. Учитывая тот факт, что трубы придется выгибать, лучше останавливать свой выбор на толстостенных трубах. Тонкостенные трубы может просто порвать в процессе работы с ними. Алюминиевый каркас абсолютно не снизит управляемость и устойчивость лодки.
Размеры каркаса должны соответствовать габаритным размерам лодки, а высота каркаса определяется удобством в управлении
Очень важно, чтобы мертвая зона находилась не далее 6-7 метров
Чтобы выгнуть алюминиевую трубу, достаточно обратиться к специалистам. Они сделают это аккуратно и качественно. Кроме этого, процесс обойдется не дорого. Если такой возможности нет, то можно выгнуть и самостоятельно, если делать все правильно, тем более, что алюминий достаточно мягкий. Чтобы эту операцию осуществить качественно, нужно трубы набить обычным песком и закрыть с обеих сторон, например, деревянным клином. После этого можно приступать к процессу выгибания. Главное, чтобы была точка опоры. При этом, места, к которым будет прикладываться усилие, лучше обмотать ненужной тряпкой. Это обезопасит трубы от повреждения.
В процессе изгиба нужно следить, чтобы труба выгибалась равномерно и в одной плоскости. В дальнейшем все трубы выгибаются в соответствии с изгибом первой трубы, тогда все трубы будут иметь одинаковую форму. Для первой трубы можно изготовить образец из обычной проволоки и по образцу выгнуть первую трубу.
После придания трубам определенной формы приступают к возведению вертикальных опор. На некоторых моделях лодок предусмотрена определенная фурнитура для установки каркаса. В таком случае задача серьезно упрощается. К сожалению, некоторые модели не оборудованы подобными приспособлениями. Поэтому придется их приобрести и установить самостоятельно.
Все узлы крепления каркаса выполняются на болтах. Диаметр болтов подбирается в зависимости от толщины трубок. Если применяется труба, диаметром до 25 мм, то подойдут болты, толщиной 6,0 мм, если труба толще, то лучше воспользоваться болтами, толщиной 8,0 мм. Обязательно применять контр — гаек, во избежание ослабления болтовых соединений. Существуют и другие способы предотвращения самопроизвольного раскручивания гаек.
В процессе установки особое внимание следует уделить расположению крепежных узлов. Они должны находиться на определенном удалении от баллонов лодки ПВХ. Это предотвратит баллоны от повреждения в процессе эксплуатации лодки
Кроме этого, все срезы и спилы металлических (алюминиевых) труб нужно аккуратно обработать, чтобы не было никаких заусенцев. Все точки крепления каркаса не должны контактировать с ПВХ элементами лодки во избежание появления внештатных ситуаций, связанных с повреждениями надувных частей лодки ПВХ, что может привести к чрезвычайному происшествию на воде
Это предотвратит баллоны от повреждения в процессе эксплуатации лодки. Кроме этого, все срезы и спилы металлических (алюминиевых) труб нужно аккуратно обработать, чтобы не было никаких заусенцев. Все точки крепления каркаса не должны контактировать с ПВХ элементами лодки во избежание появления внештатных ситуаций, связанных с повреждениями надувных частей лодки ПВХ, что может привести к чрезвычайному происшествию на воде.
Советы
Обратите внимание на боковые части полотна. Не закрывают ли они бортовые номера лодки
Если закрывают, то придется либо самому врезать прозрачные боковые стенки, либо пристегивать любым способом номера на тент. Солидные производители пришивают к боковушкам прозрачные карманы, в которые можно вставить таблички с номерами. А некоторые умельцы клеят номера на липучках (пока не отпадут).
Обратите внимание на высоту тента. Если у лодки высокий нос, то может случиться так, что тент будет закрывать обзор. Перед покупкой тента померьте, какая максимальная высота будет для вас приемлемой. Сделать это можно только практическим путем.
Желательно, чтобы тент имел возможность откидываться, иначе он будет мешать делать забросы с носовой части плавсредства.
Для крепления носового якоря в тенте должно быть сконфигурировано отверстие для рыма, к которому крепится якорь. Иначе бросить и закрепить правильно носовой якорь будет невозможно.
