Преимущества и недостатки электронных сигнализаторов
Подобные приборы используют опытные рыболовы в условиях, когда необходимо поймать трофейный экземпляр. Особенность электронных приборов в том, что они могут распознавать истинные поклевки от ложных и реагируют на малейшие движения снасти. Поэтому пропустить момент поклевки просто нереально. Некоторые модели могут учитывать силу волн, течения и т.д.
Если проанализировать, в чем заключаются достоинства и недостатки электронных сигнализаторов, то стоит брать во внимание не дешевые китайские модели, а изделия известных фирм. Как правило, дешевые модели сомнительных производителей не отвечают заявленным требованиям. Они так же не отличаются надежной работой и надежностью, чего не скажешь о настоящих фирменных разработках
Они так же не отличаются надежной работой и надежностью, чего не скажешь о настоящих фирменных разработках.
К достоинствам электронных сигнализаторов следует отнести:
- Весьма высокую чувствительность.
- Отсутствие или минимум ложных срабатываний в сложных условиях рыбной ловли.
- Возможность регулировки натяжения лески в условиях ветра и наличии волн, наличии сильного течения или движения груза по склону.
- При ловле на несколько удочек легко определить, где, на какой удочке рыба взяла наживку.
Недостаток подобных приборов — это высокая стоимость, что ограничивает их использование для некоторых категорий рыболовов. К тому же, возможны подделки или, другими словами, можно приобрести контрафактную продукцию. Кроме этого, нужны специальные подставки под удочки, а это дополнительные затраты. Некоторые фидеристы используют обычные стойки, хотя их требуется, как минимум две. При этом все равно получается дешевле.
Электронными рыболовными сигнализаторами пользуются заядлые любители фидерной ловли рыбы. Модели с пейджером хорошо использовать карпятникам: после тщательной закормки перспективного места, можно пойти в палатку и немного отдохнуть. Ловля трофейного карпа имеет свои особенности: за ночь может быть не больше 3-х поклевок. В таком случае не имеет смысла всю ночь сидеть возле удочки в ожидании поклевок.
Электронные и визуальные сигнализаторы поклёвки для убийцы карася на рыбалке.
Watch this video on YouTube
Простейшие сигнализаторы поклевки (принципы действия, инструкция по изготовлению)
У каждого рыбака для определения клева есть глаза, уши и руки. Механический сигнализатор призван за счет своего принципа действия, сообщить через визуальный, акустический или тактильный контакт начало поклевки.
Механические визуальные сигнализаторы
Кивок. Самые простые устройства – это нам знакомый поплавок или кончик удилища (кивок). Эти виды сигнализаторов знакомы каждому. Как сделать поплавок и кивок самому, или какой купить, знает каждый рыбак. Трубочка из фольги. Также, есть немного другие сигнализаторы, которые основываются по принципу действия на колебании лески. Самый простой визуальный — это трубочка из фольги. 1. Берем алюминиевую фольгу, сворачиваем трубочку. 2. После трубку надеваем на основную леску. 3. Продевать леску нужно между катушкой и первым кольцом на удилище – образуется провис лески в этом месте. Как начинается поклевка – провис лески уменьшается, мы понимаем, что рыба начала захватывать приманку. Алюминиевая фольга хороша тем что, переливается на солнце (хорошо видно ее движение), а также шуршит во время подпрыгивания. Недостаток — при ветре бесполезна (причина – легкость материала).
Механические акустические сигнализаторы
Правильный колокольчик. Поговорим о простом акустическом сигнализаторе – это колокольчики. Наша конструкция значительно лучше покупных бубенчиков, так как колокольчик во время подсечки слетает со снасти и не мешает вываживанию.
Покупаем колокольчик, снимаем все, что на нем висит. Ищем резиновый шланг около трех сантиметров в диаметре
Обращаем внимание в поиске на то, чтобы стенки его были тонкими. На шланге отмеряем кусочек в полтора сантиметра в длину
Отрезаем отмерянное колечко, и смотрим, какую форму оно имеет. Если круг, то разрезаем вдоль с одной стороны где угодно, а вот если овал, то делаем разрез на одной из вытянутых сторон. Теперь нам нужны две гайки и болт. Размер болта такой, чтобы прошел в ушко колокольчика. Теперь надо в одном конце разрезанного резинового колечка проделать отверстие равное диаметру болта (лучше просверлить на малых оборотах). Продеваем болт в отверстие в резиновом колечке (шляпкой внутрь кольца). Получится крючок из резинового кольца, с одной стороны которого выступает болт. На болт надеваем затягивающейся петлей кусок толстой лески длиной в метр. Затягиваем петлю. Теперь надеваем колокольчик, прижимаем все вместе и затягиваем гайкой, потом накручиваем вторую гайку для того что бы законтрить первую.
У нас получился колокольчик с резиновым крючком. Вешаем на леску ближе к кончику удилища. При подсечке колокольчик может слетать – чтобы не потерять его, свободный конец лески на нашей конструкции привязываем к колышку в земле. Данная конструкция намного лучше дешевых бубенчиков, которые продаются в магазинах. Так как сигнализатор слетает с удилища. Вы не нервируете ни себя, ни рядом стоящих рыболовов. А также не спугиваете рыбу.
Электронные сигнализаторы
Задумавшись о сигнализаторе и оценив его преимущество – хочется от него большего. Механический сигнализатор требует обязательного контроля со стороны рыбака за его срабатыванием, то есть нахождение все время возле удилищ. А если хочется большего? Отойти по естественным нуждам, приготовить пищу, просто расслабиться и размять ноги, тут на помощь приходит электронный сигнализатор. Он не требует постоянного присутствия возле удилища и сообщит о поклевке визуальным (лампочкой) или звуковым сигналом. В продаже их достаточное количество типов, видов и моделей.
Разделить можно условно на типы: • визуальные • звуковые • комбинированные Принцип действия так же прост – леска проходит сквозь прорезь, в прорези маленькая катушка, при ее движении срабатывает сигнал. Итак, мы описали примитивные механические сигнализаторы и рассказали вкратце о фабричных электронных, какие продаются в магазине. Теперь расскажем, как сделать более-менее простую конструкцию механического сигнализатора, а также как самому собрать электронный.
Устройство и изготовление простого бокового механического сигнализатора
Нам потребуются следующие комплектующие: • Крепеж-защелка для ПВХ труб (используется для крепления в стену, потолок или пол, в него защелкивается сама труба). • Сталистая (упругая) проволока длиной в 20 см. и диаметром 0,8 – 1 мм. • Нитка капроновая, водостойкий клей, любая краска для металла «ядовито-яркого» цвета (краску можно купить в баллончиках) или самоклеющаяся пленка яркого цвета. • Стержень или трубочка (направляющая) длиной 8-10 см. Диаметр трубочки такой – чтобы туго войти в боковое отверстие для держателя ПВХ труб.
Бубенцы
Более современной вариацией звукового сигнализатора является бубенец. Как правило, их два, установленных на зажим. Тот в свою очередь надевается на леску.
В современной практике встречаются два варианта их использования:
- неснимаемые;
- привязанные к подставке удилища.
В первом варианте приспособление устанавливают либо на леске, и есть риск или повредить удочку, или защемить леску, либо защемляют на вершинке, что ведет к риску перехлеста при забросе.
Более приемлемый – второй путь. Он немного хлопотней по причине трудностей подбора зажима, но практичней.
Популярные модели и цены:
Полезное видео
На видео ниже представлен пример сигнализатора поклевки:
При ловле рыбы на фидер, разнообразные приспособления, сигнализирующие о происходящей поклевке, считаются неотъемлемой частью снасти. Каждый рыболов подбирает себе наиболее эффективный, по его мнению, сигнализатор
Не важно – самодельный он или промышленный, главное, чтобы он работал и вовремя оповещал рыбака о подошедшей рыбе
klevyj.com
Доброго времени суток, уважаемые друзья. Наступает сезон активного отдыха и, следовательно, пора начинать готовиться к рыбалке. Сегодня на обзоре у нас будет интересный гаджет — электронный сигнализатор поклевки… Любителям летней рыбалки (и не только) посвящается… Добро пожаловать под кат, дорогие друзья…
Сигнализаторы поклевки, это то — без чего не обойдется на рыбалке ни один рыболов. Само название говорит сам за себя — сигнализатор, сигнализирует, редупреждает и тд. Практически все рыболовные снасти рассчитаны в той или иной мере на сигнализацию поклевки, то есть показывает рыболову что происходит поклевка и пора подсекать. Сегодня имеющиеся на рынке рыболовные сигнализаторы поклевки можно разделить на три вида: механические, электрические, комбинированные. Я не буду вдаваться «глубоко» в теорию и сразу перейду к герою нашего обзора — электронному сигнализатору поклевки
Электронными сигнализаторами очень удобно пользоваться тем рыболовам, которые увлекаются донной ловлей. Работает сигнализатор просто, вы закидываете оснастку в водоем, ставите удилище на сигнализатор (сам сигнализатор используется также в качестве держателя для удилища), леску заводите на ролик сигнализатора (предварительно выбрав слабину лески), ослабляете фрикцион катушки практически полностью и включаете сам сигнализатор.
Поставляется сигнализатор поклевки в розничной коробке без каких-либо опознавательных знаков. По русски говоря — «нонейм» В комплектации батарея отсутствует, поэтому пришлось достать свой элемент питания на 9 вольт типа «Крона» Технические характеристики
- Материал — ABS-пластик
- Питание — элемент питания на 9 вольт типа «Крона» на 9 вольт
- Индикация — световая и звуковая (настройка громкости и тона)
- Габариты— примерно 90х50мм
- Макс. диаметр удилища — 20мм
- Влгозащищенность — отсутствует
- Вес — 112 грамм с элементом питания
Так же в корпусе сигнализатора поклевки имеется разъем под джек 2.5мм для подключения так называемого свингера (докупается отдельно, по желанию). Это устройство требует использования достаточно громоздкой, на первый взгляд, но крайне эффективной системы, которая помогает рыбаку безошибочно определить момент поклевки. Свингер — сигнализатор, представляющий собой пластиковый «флажок», оснащенный петлей, в которую продевается леска, и длинным рычагом, к которому подвешивается небольшая гирька. Этот рычаг соединяется со специальным кронштейном, который закрепляется на род-поде (подставке для удилища). При малейшей поклевке леска натягивается и груз движется по рычагу по направлению к свингеру. Основное преимущество этой конструкции заключается в ее высочайшей чувствительности – она позволяет вовремя среагировать даже на малейшую поклевку. Сам сигнализатор поклевки, благодаря эргономичному дизайну, очень удобно сидит в руке Предлагаю посмотреть, что находится внутри сигнализатора…
Что касается настройки аппарата, то тут все просто. Из-за отсутствия инструкции, разбираться пришлось методом тыка. Жена не оценила это))) Клавиша «T» — изменение тональности звучания (несколько режимов) Клавиша «V» — изменение громкости сигнала Клавиша «S» — чувствительность прикосновения лески Кнопка вкл/выкл Два светодиода — индикаторы поклевки. Очень удобная «фишка» в ночное время суток
Плюсы
- Отличное качество исполнения
- Возможность изменения громкости сигнала
- Цена
Минусы
Отсутствие влагозащиты
В целом, очень хорошие приобретение за небольшие деньги. Для многих станет незаменимым помощником при ловле на фидер или донку. Что касается отсутствия влагозащиты — минус явный, тем более при использовании данного устройства вблизи водоема (а ведь можно и утопить ненароком). На этом у меня все, если есть интересующие Вас вопросы, пожалуйста в комментарии. И, как говорится, ни хвоста ни чешуи…
PS Фаня в поисках рыбы…
Удачи…
mysku.ru
Самодельные звуковые устройства
Вариант 1. Простая схема электронного сигнализатора
Датчик натяжения лески выполняется из контактной группы от реле РПУ-2
Важно только настроить, чтобы разжимания реле происходило при малейшем движении лески, но это делается очень легко во время сборки
Вариант 2. Простая схема ждущего звукового и светового сигнализатора
Очень простая схема. Датчик основан на все том же реле РПУ-2 или любом другом его аналоге. Леска заводится за датчик и разъем SA1 замыкается вручную. Как только произойдет натяжение лески при поклевки — она пройдет через датчик и цепь позволит динамику сигнализировать о поклевке. Также можно параллельно поставить и светодиод, для светосигнализации.
Вариант 4. Более сложная схема ждущего сигнализатора поклевки
Все устройства, следящие за поклевкой на донке или удочке разделяют на звуковые и визуальные. Некоторые механические устройства и современные электронные сигнализаторы могут совмещать оба способа оповещения.
Большинство рыбаков для определения поклевок останавливаются на визуальных сигнализаторах.
Электронные сигнализаторы поклевки делятся на такие разновидности:
- визуальные;
- звуковые;
- комбинированные
Визуальные сигнализаторы
Работают эти сигнализаторы по такому принципу:
- поплавок закрепляется на леске;
- когда он попадает в воду, то начинает балансировать на ее поверхности;
- когда к наживке будет применено прикосновение или любое другое движение, то поплавок известит рыбака об этом.
Кроме поплавка, к визуальным сигнализаторам причисляется и «кивок», который закрепляется на удочке или на леске, в промежутке между катушкой и первым кольцом удочки.
Звуковые сигнализаторы
Самым простым звуковым сигнализатором, который уже десятки лет используется рыбаками, является маленький колокольчик, который при вылове закрепляют на конец удочки или на леску. Чаще всего колокольчик применяется на спиннинговых удочках, когда делается заброс на дальнее расстояние.
Электронный сигнализатор поклевки на удочку
Электронный сигнализатор клева для удилища представляет собой специальную подставку под удочку, к которой прикрепляется особый держатель.
Работает этот сигнализатор таким образом:
- Подставка устанавливается на берегу у воды.
- На эту подставку крепиться удочка со снастями.
- Леска с кончика удочки заматывается сквозь ролик, который контролирует все ее движения.
- Когда рыбы клюет, то вместе с этим роликом шевелиться вал со встроенной шестеренкой, который находиться под излучателем света, контролирующим все движения.
Данные механизмы очень эффективны и могут работать в разных режимах. Кроме того, они позволяют классифицировать степень клева рыбы и время клева, что является очень практичным.
Электронный сигнализатор поклевки для фидера
Это устройство по процессу работы очень похожее на сигнализатор для удочек. Звуковой сигнал предоставляется в результате искривления инфракрасных лучей механизма, особым колесом, сквозь которое протягивается леска.
Правильно пользоваться электронным сигнализатором нужно по такой схеме действий:
- поместить несколько удочек на берегу водоема с помощью подставки род-под (можно использовать и другие виды подставок, но это самая удобная);
- прикрепить сигнализатор клева к удочкам;
- спустить фрикционный тормоз, для того, чтобы леска могла закрепиться в нужном положении;
- длина используемой протяжки в основном зависит от условий вылова и направленности ветра;
- установить свингер между удочкой и катушкой, чтобы сигнал в слишком ветреную погоду был предельно точным.
- подключить питание сигнализатора, и настроить его в режим работы. При первой же поклевке устройство сообщит рыбака от этом.
Принцип работы сигнализатора выглядит таким образом:
- Леска продевается сквозь специальное колесо, и заставляет его двигаться при клеве.
- Эти движения фиксируются излучателем света, и передаются через звуковой сигнал.
Общая схема работы немного напоминает компьютерную мышь, потому что также передает сигнал.
Создание зрительных сигнализаторов поклёвки своими руками
Зрительный сигнализатор помогает рыбаку визуально заметить поклёвку рыбы. Сигнализаторы для глаз бывают в виде кивка, поплавка, светляка или фольгированной трубки.
Кивок

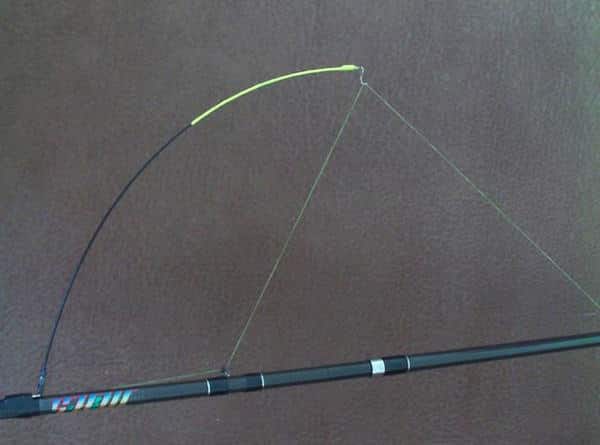

Кивок представляет собой пружину длиной от 10 до 15 см. С одной стороны пружина крепится к наконечнику фидера, а с другой стороны располагается кольцо, в которое продевается леска. Чтобы собрать кивок для фидера своими руками, понадобится жёсткая стальная проволока либо уже готовый пружинистый элемент. Кивок можно сделать подвижным. Для этого на кончик фидера прикрепляют резиновую или пластиковую трубочку. При изменении длины трубки регулируется жёсткость кивкового механизма.
Поплавок
Поплавок можно изготовить из плотного куска пенопласта или приобрести уже готовый в магазине
При создании важно соблюдать пропорции веса фидера и сигнализатора, иначе поплавок либо сразу утонет, либо будет плавать на боку. В процессе сборки снасти на леске укрепляется стопорное кольцо, помогающее выбрать и отрегулировать глубину погружения кормушки. Кольцо лучше всего сделать тугоподвижным, чтобы длина лески регулировалась только при необходимости
Кольцо лучше всего сделать тугоподвижным, чтобы длина лески регулировалась только при необходимости.
Спиннинговые бюджетные катушки Риоби ЭксияОсобенности снасти убийца карасей и как сделать такую оснасткуКак правильно привязать мормышку к лескеСхема, как научиться привязывать крючок к леске
Светляк
Существует несколько способов создать световой сигнализатор поклёвки для донки.
- Светоотражающая фольга. Фольга нарезается на полосы шириной 5 мм. После этого полоски приклеиваются водостойким клеем на верхушку поплавка. На конструкцию направляется луч фонарика, что создаёт эффект свечения.
- Светящаяся краска. Флуоресцентные краски наносятся непосредственно на поплавок либо на самодельную небольшую капсулу.
- Светодиод. Светодиодный светлячок легко собрать из фонарика от обычной зажигалки и канцелярской прищепки-зажима. Светодиод с батарейкой необходимо достать из зажигалки и закрепить по центру отверстия ушка прищепки.
Помимо самодельных сигнализаторов поклёвки, существуют светлячки заводского производства. Состоят они из пластиковой капсулы с химической жидкостью, внутри которой находится трубочка из тонкого стекла с другой жидкостью. При переломе такой колбы, внутренняя капсула лопается, жидкости смешиваются и активируется эффект свечения.
Фольгированная трубка
Для изготовления понадобится трубка длиной 15–20 см и фольга из алюминия. Диаметр трубки должен быть немного больше диаметра первого кольца фидера. На трубку в несколько слоёв наматывается фольга, край фиксируется изолентой или скотчем. Через отверстие пропускается леска, которая дальше проводится через всю остальную фидерную оснастку. В результате трубочка должна слегка провисать между первым кольцом и катушкой. В случае поклёвки провисание уменьшается, а трубочка начинает подпрыгивать. Отблески и шуршание фольги — это и является сигнализатором поклёвки.
Маятниковые сигнализаторы для фидера
Самый распространенный маятниковый фидерный сигнализатор (рис 1) представляет собой трубку, которая на одном конце имеет малую петлю, крепящуюся на первое от катушки кольцо, а на втором конце бочонок, из него выходит большая петля, которая цепляется за леску.
Маятниковый сигнализатор
После заброса, подтягиваем леску ровно настолько, чтоб сигнализатор поклевки немного провисал. Во время поклевки: потяжка (рыба тянет снасть от берега) — сигнализатор подымается, попуск (рыба тянет снасть в сторону берега) – опускается. Если данный маятниковый сигнализатор у вас сломается, вы не спешите расстраиваться, оставьте себе его бочонок и дальше я вам расскажу, как из него сделать самодельный сигнализатор поклевки для фидера (свингер).
Некоторые рыбаки при слабом клеве крепят звуковой сигнализатор на маятниковый. Единственное условие звуковой сигнализатор должен быть легким. Такие сигнализаторы предпочтительнее в фидере для начинающих, поскольку имеют небольшую цену.
Маятник
Покупая маятниковый сигнализатор необходимо обратить внимание дабы на бочонке сигнализатора были отверстия, они нужны для того чтоб во время ночной ловли вставлять ампулу — светлячок. В данной ампуле содержится химический элемент, и когда мы ее надломим, она начнет светиться, так что нам будет видно поклевку. Как правило, они продаются по две в упаковке
Хватает такой ампулы на одну ночь, и стоят они недорого
Как правило, они продаются по две в упаковке. Хватает такой ампулы на одну ночь, и стоят они недорого.
Раньше в качестве маятникового сигнализатора мы использовали кусочек глины или земли, прилепленный к леске, веточку, прищепку.
Маятник своими руками
Берем проволоку длиною 30 см (проволока должна легко гнутся и не ломаться). Один край проволоки загибаем, делая петлю диаметром в 1 см, но так чтоб после петли у вас оставался еще 1 см проволоки, насаживаем на проволоку трубку от сока длинною 10-15 см. После на стержень трубки надеваем поплавок или киндер-сюрприз, предварительно просверлив в них продольное отверстие. Насаживаем так, чтоб поплавок сидел жестко, но в тоже время трубка из него не торчала. Затем на проволоку, надеваем еще один отрезок из трубки, длинною 2 см и загибаем проволоку, так чтоб сделать петлю длинною 2-3 см, лишнюю проволоку отрезаем с таким расчетом, чтоб после петли у нас осталось еще 1 см проволоки. Затем получившуюся петлю сгибаем под углом в 90 градусов к остальному телу сигнализатора.
Придя на водоем, мы малую петлю закрепим, за первое от катушки пропускное кольцо, затем отрезок проволоки длинною 1 см спрячем в тело трубки, фиксируя наш сигнализатор. После пропускаем леску через большое кольцо и опять свободный сантиметровый отрезок прячем в трубку, окончательно зафиксировав наш самодельный фидерный сигнализатор. Для того чтоб его снять мы короткие концы проволоки вынимаем из трубочек.
Очень быстрый вариант — берем рифленую трубочку от сока, закрываем ее отверстия пробкой сделанной из пенопласта, продеваем в нее бочонок от киндер-сюрприза или старый поплавок, затем крепим по краям канцелярские скрепки в пластиковом покрытии. Наш сигнализатор готов.
Звуковой
Акустические сигнализаторы подходят для дневной и ночной рыбалки. Альтернативой покупным бубенчикам может стать самодельный индикатор, изготовление которого не займет много времени.
| Материалы | Инструмент |
| колокольчик | строительный или канцелярский нож |
| отрезок (1,5 см) от тонкостенного резинового шланга диаметром 3 см | дрель и сверло (диаметр подбирается под болт) |
| болт и 2 гайки | плоскогубцы |
| 1 метр толстой лески |
Этапы изготовления:
- От покупного колокольчика при помощи плоскогубцев отделяем все висящие элементы (кроме язычка).
- Отрезанное от шланга резиновое колечко канцелярским ножом разрезаем в одном месте. Должна получиться заготовка в виде изогнутой резиновой полоски.
- На одном конце заготовки дрелью (на малых оборотах) просверливаем отверстие диаметром, совпадающим с болтом.
- Продеваем болт в отверстие так, чтобы шляпка была внутри согнутой части резиновой заготовки.
- На одном конце плотной лески делаем затягивающуюся петлю и одеваем ее на болт.
- Дальше одеваем на болт ушко колокольчика. Затянутая петля лески должна оказаться между резиновой заготовкой и ушком колокольчика.
- Затягиваем конструкцию одной гайкой. Вторая нужна, чтобы законтрить первую.
Результатом этих несложных манипуляций должен быть колокольчик, который имеет резиновый крючок. Именно он крепится к удилищу, а конец лески фиксируется на колышке, вбитом в землю возле подставки.
Важно! Необходимо правильно рассчитать длину лески. Поскольку при подсечке такой сигнализатор слетает, при помощи лески его необходимо будет вытащить перед следующим забросом.
