Водомет для лодки своими руками

Преимущества и недостатки

За счет установки водометного двигателя владелец плавсредства выигрывает в следующем:

1. Поскольку спрятанному в водоводе винту наматывание водорослей не грозит, лодка приобретает способность легко перемещаться по заросшим водоемам.
2. Удары винта о дно также исключены, что дает возможность беспрепятственно плавать в местах с небольшой глубиной или с отмелями.
3. Лодка с водометом становится безопасной для купальщиков, водолазов и обитающей в водоемах фауны.
4. В отличие от обычных гребных винтов, рабочие колеса водометов, особенно современные, защищены от негативного воздействия кавитации.

Но придется примириться и с некоторыми недостатками:

1. При той же мощности двигателя лодка будет двигаться медленнее, чем с обычным винтом.
2. Ухудшается управляемость.

Кроме того, лодка становится тяжелее из-за веса воды, заполняющей водомет.

Для того чтобы поменять трубы в квартире, необязательно вызывать бригаду мастеров. Замена труб в квартире своими руками существенно сэкономит средства несмотря на всю сложность данного предприятия.

Как правильно соединить унитаз с канализационной трубой, смотрите тут. Обзор основных вариантов.

Слабый напор воды в квартире — не такая уж редкость. Если водоканал не может исправить ситуацию, воспользуйтесь нашими советами: https://aquacomm.ru/cancliz/mnogokvartirnyie-doma/santehnika/kak-uvelichit-napor-vody-v-kvartire.html. Способы увеличения давления воды — от замены труб до установки насосной станции.

Сборка водомета для пвх лодки

Самостоятельная сборка водомета для пвх лодки задача менее трудная, чем аналогичный процесс для массивных катеров и лодок. Дело в том, что основой водомета для такой лодки может стать абсолютно любой мотор однако наиболее подходящими являются моторы с мощностью пятнадцать – двадцать лошадиных сил. Кроме того, найти такие двигатели не составит никакого труда, качество их достаточно высоко и вариаций множество.

Для пвх лодки следует выбирать двигатель с наименьшим весом и желательно импортного производства. Для сборки подобного водомета потребуются:

• Мотор лодочный;
• Клей;
• Редуктор штучный;
• Штуцеры;
• Фланец специальный;
• Схема двигателя;
• Ступица;
• Развертки водосборника;
• Аппарат для сварки.

Популярные модели водометов

Водомётные моторы изготавливает небольшое количество предприятий. Наиболее популярными брендами водомётов стали:

YAMAHA (модельный ряд JET) – поистине выпускают оборудование высокого класса. Мощность можно выбрать на собственное усмотрение начиная от 40 л.с. и заканчивая 50 л.с. Агрегаты оснащены современными опциями, дистанционным управлением, электростартером. Стоимость на моторы, обладающие высоким уровнем надёжности находится в пределах 250 тысяч – 300 тысяч рублей.

Кальмар – обладает мощностью 2,5 л.с. Может развивать скорость до 15 км/ч (зависит от типа плавательного средства). Прибор, обладая высокой степенью надёжности, отлично подойдёт для рыбаков, которые используют лодки для ловли на небольших водоёмах. Стоимость Кальмара не превышает 60 тысяч рублей.

Tohatsu – обладает двухтактным двигателем и мощностью 2,5 л.с. Разнообразный модельный ряд включает также более мощные моторы, стоимость которых превышает 50 тысяч рублей. Довольно быстро развивает скорость, что несомненно является весомым преимуществом.

Сталкер – считается представителем невероятно лёгких моторов. Их вес обыкновенно не превышает 5 кг (сухая кондиция). Может развивать скорость около 8,5 км/час. Бензобак вмещает 900 мл топлива. Стоимость водомёта находится в диапазоне 22-30 тысяч рублей.

Условия использования водомета

Работа водомета построена на следующем принципе: вода нагнетается в рабочую камеру через водосборник за счет работы лопастей, расположенных на импеллере (рабочем колесе). В результате такой работы в камере образуется чрезмерное давление. После чего, вода под давлением выпускается из рабочей камеры, чем и обеспечивается движение лодки. В данном случае, используется принцип реактивной тяги, используемой в турбореактивных двигателях. Это происходит за счет разности диаметров входного и выходного отверстия, а также наличия турбины: в нашем случае это импеллер. Импеллер вращается за счет карданной передачи, идущей от мотора лодки.

Особенность конструкции в том, что лодку ПВХ можно эксплуатировать на любых глубинах, в том числе и на самых малых, что недопустимо при наличии обычного подвесного лодочного мотора.

В данном случае, очень важно подобрать мощность мотора непосредственно к габаритам лодки и ее весу. Это означает, что необходимо знать технические характеристики плавсредства

Возможны случаи, когда установить подобный тип двигателя не удастся из-за технического состояния лодки. При этом, не стоит забывать, что находиться на воде с неисправными элементами очень опасно.

Источник

Как функционирует устройство

Принцип действия основан на работе насоса, расположенного под водой. Движущей силой в этом случае является реактивная тяга водяной струи. В природе тоже встречается этот принцип — так передвигаются кальмары, осьминоги, каракатицы и другие морские животные.

Сначала жидкость поступает в водовод, который является трубой. Затем внутри поток подвергается ускорению, в нашем случае в роли ускорительного механизма выступает гребной винт. Когда импеллер вращается, происходит разрежение, в результате чего воде придаётся направление по водозаборнику. Выброс проистекает через сопло. Следует подчеркнуть, что диаметр сопла должен быть всегда меньше входного диаметра водовода. Штифт предохранительной муфты служит для передачи крутящего импульса на импеллер. Впускное отверстие снабжено решёткой, назначение которой — предотвратить попадание камней в водомёт. Опорный узел гребного вала крепится на гнездо, расположенное в передней части. С другой стороны расположена обечайка импеллера, которая крепится на фланец. Передний конец винта опирается на подшипники, которые относятся к опорному узлу.

https://youtube.com/watch?v=z03Jka6WrPA

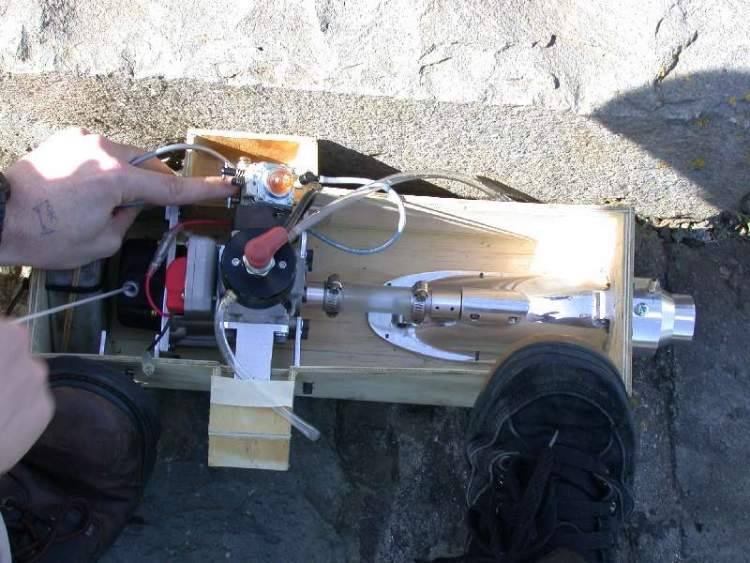

Самодельный водомет для лодки ПВХ

По сравнению с лодками объёмного размера, лодки из ПВХ считаются самыми практичными и компактными. В том случае если на них потребуется установка водометного оборудования.

Так как к суднам такого вида подходит практически любая модель лодочных двигателей. Поэтому если лодка будет развивать до 20 лошадиных сил, то этого будет вполне достаточно.

На рынках города можно найти абсолютно любую конструкцию, в соответствие с этим проблем с его приобретением быть не должно. Так что купить детали можно ориентируясь на свой вкус.

Не рекомендуется использовать моторы, имеющий крупный вес, поэтому при создании модели оборудования важно обратить внимание на облегчённые конструкции

В большинстве случаев лучше брать детали импортных производителей, так как изделия российского производителя считаются менее качественными.

Материалы для изготовления:

1. Двигатель.
2. Оборудование редуктора.
3. Железный диск, с прорезями для болтов.
4. Деталь для крепления ходовой части.
5. Устройство для сварки.
6. Схема сборки водосборника.
7. Чертёжные материалы.
8. Штуцеры для соединения деталей.
9. Смесь для склеивания.

Подготовка

Самый ответственный момент при изготовлении мотора – это его чётко продуманная схема его производства. Так как малейшая неточность может привести к аварийной ситуации.

После каждого соединения деталей, важно обязательно перепроверять на качество её закрепления, опираясь на данные сделанного макета. При этом нужно учитывать каждое действие, данная работа является очень ответственной

Изготовление

Ширина основного отверстия водомета для сбора воды должна иметь несколько меньшую окружность по сравнению с наружным входом патрубка.

В некоторых случаях в местах с очень тенистым дном, во время проплывания могут наблюдаться некоторое замедление хода двигателя, по причине попадания травы в моторный отсек.

Именно поэтому такие места следует избегать.

Установка профессионального очистительного устройства для лодочных двигателей не обязательно, в этом случае вполне подойдут и обычные фильтры.

Если вы первоначально решили создать искусственно созданный водомет, то для того, чтобы он прослужил в течение нескольких лет, в первую очередь, не нужно браться за первую попавшуюся схему построения мотора, важно просмотреть все необходимо важные видео и фото материалы, а так же пообщаться на форумах с людьми, знающими технологию производства. Главная часть работы двигателя заключается в расположении винта

Важно чтобы он был размещён в соответствии с размерами самого моторного отсека

Важно чтобы он был размещён в соответствии с размерами самого моторного отсека. Главная часть работы двигателя заключается в расположении винта. Главная часть работы двигателя заключается в расположении винта

Главная часть работы двигателя заключается в расположении винта

Читайте Ловля тайменя разными снастями и выбор приманок

Важно чтобы он был размещён в соответствии с размерами самого моторного отсека.. Вообще лодки из ПВХ не являются быстроходным судном, поэтому на них используются моторы малой мощности по сравнению с катерами

Что будет вполне достаточной для речных прогулок и для ловли рыбы

Что будет вполне достаточной для речных прогулок и для ловли рыбы

Вообще лодки из ПВХ не являются быстроходным судном, поэтому на них используются моторы малой мощности по сравнению с катерами. Что будет вполне достаточной для речных прогулок и для ловли рыбы.

Создав свою собственную конструкцию, в итоге можно получить очень эффективную и качественную вещь. Возможно, что он окажется гораздо лучше и выгоднее фабричного.

Плюсы и минусы

Самодельный лодочный водомет дает владельцу плавательного средства ряд преимуществ, а именно:

• Защищенность и маскировку винта в специальной трубе, что предотвращает контакт пропеллера с водорослями, увеличивая маневренность плавательного средства.
• Исключаются удары винта о дно. Это позволяет перемещаться на водоемах с малой глубиной и вблизи от берега.
• Водометы для лодок своими руками данного типа не представляют угрозы для купальщиков и рыб.
• В отличие от обычных гребных аналогов, современные водометные конструкции надежно защищены от отрицательного воздействия кавитации.

Без минусов также не обошлось. К ним относят следующие аспекты:

• При одинаковой мощности силового агрегата плавсредство будет двигаться медленнее.
• Страдает качество управляемости.
• Увеличивается масса лодки по причине дополнительного веса воды, входящей в часть водомета.

Применение

Используют водометы рыболовы и любители речных прогулок на участках со средней и малой глубиной и большим количеством травы, коряг, камней. Благодаря использованию в конструкции закрытого винта и защищенного решеткой водозаборного отверстия он защищен от заклинивания при попадании внутрь крупных веток, камней и травы. Попадающая внутрь движителя вместе с потоком воды через водозаборную решетку мелкая трава и водоросли измельчаются импеллером и не оказывают влияние на работу мотора.

Водометы хорошо подходят для передвижения по перекатам и отмелям

Важно. На скорость и безопасность передвижения лодки с водометным мотором влияет его установка

При правильном расположении плоскость водозаборной решетки должна быть находиться немного выше уровня днища лодки

В этом случае агрегат будет защищен от ударов о дно, камни и коряги. При заборе воды в нее не будет попадать воздух, который вызывает провалы и снижение мощности двигателя

При правильном расположении плоскость водозаборной решетки должна быть находиться немного выше уровня днища лодки. В этом случае агрегат будет защищен от ударов о дно, камни и коряги. При заборе воды в нее не будет попадать воздух, который вызывает провалы и снижение мощности двигателя.

Преимущества водометных двигателей

Одной из особенностей водометных лодочных моторов является отсутствие вращающих элементов, расположенных в воде водоема. Поэтому его работу не смогут нарушить любые посторонние предметы, находящиеся в воде, а также водные растения.

Полностью отсутствует риск прекращения работы водометной турбины из-за водорослей, которые могут намотаться на винт. Также турбина защищена и от повреждения, к которому может привести удар о подводный объект.

По этой причине лучше всего использовать водометы на катерах в местах:

• имеющих небольшую глубину;
• где присутствуют заросли водорослей;
• в водоемах, характеризующихся наличием большого количества мелей;
• на реках с перекатами и прочие.

Иными словами, плавательные средства с установленными на них водометами имеет смысл использовать на участках, пройти которые лодки с обычным мотором не смогут либо во время их прохождения присутствует риск выхода из строя либо повреждения классического лодочного винта.

Подобная неприятность может случиться из-за довольно высокого размещения сопла водомета над водной поверхностью, что, впрочем, характерно и для заборной трубы. Заборная часть водомета имеет защиту в виде специальной решетки, что не дает траве проникнуть внутрь водомета. Хотя небольшие водоросли и могут оказаться в водоводе, однако, лопасти легко их перемалывают. В то же время шансов, что твердые предметы, скажем, галька, смогут проникнуть туда, нет, так как ячейки, имеющие небольшие размеры, надежно ограничивают им доступ.

Вполне допустима ситуация, что внутри водовода может оказаться песок. Но нанести какой-либо вред крыльчатке ему не удается, поскольку вода не дает ему задерживаться и уносит обратно. Важным достоинством водометов является то, что используемые в них крыльчатки защищены от влияния эффекта кавитации. По этой причине кавитационные процессы неспособны негативным образом повлиять на работу лопастей.

В продаже можно встретить особые модели водометов, которые призваны заменить обычный лодочный винт. Однако, при его установке нужно быть готовым к тому, что данный двигатель не будет обладать аналогичной функциональностью. Практически это проявляется в уменьшении мощности и скорости, а также ухудшении управляемости лодкой. Однако, все действия по управлению лодкой с водометом в точности соответствуют действиям, которые приходится выполнять при эксплуатации лодки, на которую установлен традиционный мотор с винтовым приводом.

Условия использования водомета

Принцип работ заключается в том, что вода стремительно втягивается внутрь корпуса двигателя с помощью водосборника, благодаря наличию лопастей, установленном на самом импеллере (рабочем колесе), которое в свою очередь начинает работать благодаря активизации двигателя с помощью карданного вала.

Условия применения водомета для ПВХ лодки ничем не отличаются и от условий стандартного лодочного мотора

При этом, важно обратить свое внимание на тот фактор, что сейчас водомет данного типа может использоваться в самых различных условиях и при этом, как на глубине, так и на воде с маленьким дном

При всем этом, важно обратить свое внимание на тот фактор, что перед тем, как устанавливать водомет, рекомендуется только в том случае, когда мощность самого водомета сопоставима с характеристиками и возможностями плавательного транспортного средства

Лидеры голосования

FISHPRO X5 Длина, см: 540 Оценка читателей: 65.7 Всего голосов: 113

ДжекБот 240 Длина, см: 240 Оценка читателей: 65.5 Всего голосов: 1,051

Лидер 500 Длина, см: 500 Оценка читателей: 65.1 Всего голосов: 1,115

Фантазия Длина, см: 420 Оценка читателей: 65.0 Всего голосов: 1,266

ProfMarine PM 300 Длина, см: 300 Оценка читателей: 63.9 Всего голосов: 1,036

Волжанка 65 Длина, см: 650 Оценка читателей: 63.0 Всего голосов: 1,235

Spinningline 470 / SL 470 Длина, см: 478 Оценка читателей: 62.8 Всего голосов: 1,683

Ultraskiff 360 Длина, см: 182 Оценка читателей: 59.8 Всего голосов: 1,186

В-915 «Морской Дракон» Длина, см: 975 Оценка читателей: 59.7 Всего голосов: 1,185

J.Silver 300 Длина, см: 300 Оценка читателей: 59.6 Всего голосов: 1,737

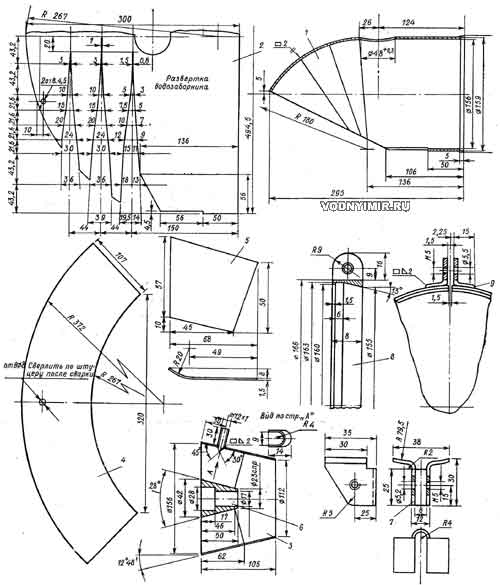

Детали водовода и спрямляющего аппарата

увеличить, 149 КБ1 — водовод, нержавеющая сталь δ=1,5; 2 — развертка водовода; 3 — спрямляющий аппарат в сборе; 4 — развертка обечайки спрямляющего аппарата, нержавеющая сталь δ=1,5; 5 — лопатка спрямляющего аппарата; 6 шт., нержавеющая сталь δ=1,5; 6 — ступица спрямляющего аппарата, нержавеющая сталь; 7 — кронштейн, нержавеющая сталь, δ=2,0; 8 — хомут, нержавеющая сталь; 9 — уголок, нержавеющая сталь, δ=2,0.

На листе металла размечаются развертки водозаборника, обечайки, спрямляющего аппарата и шести его лопастей. Заготовки вырезаются, зачищаются напильником кромки и на гибочных вальцах или вручную на оправке (с помощью киянки) производится гибка. Затем свариваются продольный стыковой шов водозаборника и поперечные швы по фасонным вырезкам, начиная от заднего по ходу воды. Для стягивания при выполнении поперечных швов используется проволока или струбцины. Сварка производится только снаружи. Чтобы брызги расплавленного металла не прилипали к поверхности, перед сваркой деталь следует покрыть раствором мела (30%) в воде (65%) с добавлением 5% жидкого стекла. Швы тщательно зачищаются, производится развальцовка роликом задней кромки водозаборника в токарном станке на оправке. При развальцовке шпиндель проворачивается только вручную; следует при этом следить, чтобы кромка водозаборника прижималась к торцу оправки.

Изготовление спрямляющего аппарата начинается с разметки мест приварки лопаток на предварительно выточенной ступице. Основание ступицы делится на 6 равных частей, затем на разметочной плите рейсмусом или при помощи угольника на образующей ступицы проводятся прямые линии, параллельные оси. Для приварки лопаток необходимо сделать приспособление, показанное на приводимых эскизах.

Насадки на моторы

Насадки для водомётов – это приспособления, позволяющие за несколько часов переделать обыкновенный мотор (подвесной) в водомёт. Насадки напоминают центробежные насосы, которые применяя импеллеры (рабочих колёс) сквозь водозаборник втягивают в двигательную часть водные потоки и выталкивают их с напором в противоположную от лодки сторону.

Главными преимуществами насадок для водомётов стали:

• Наличие возможности подключения реверса на полном ходу, что даёт довольно мощный эффект тормоза.
• Прибор не оснащён переключениями в редукторной части, что не приводит к быстрому изнашиванию мотора.
• Простое техобслуживание.

Очень важно каждые 9-10 часов производить шпринцовку специализированной смазкой (водостойкой). К недостаткам насадок на моторы можно отнести:. К недостаткам насадок на моторы можно отнести:

К недостаткам насадок на моторы можно отнести:

Снижение показателей мощности почти на треть

Дороговизна деталей, что особенно важно в периоды проведения ремонтных работ

Водометный движитель (он же водомет) – это двигатель, работающий с помощью силы, что вырабатывается вследствие выброса мощных водных струй. Водомет – отличная альтернатива винтовым лодочным моторам, особенно если речь идет о преодолении выступающих из воды препятствий и мелководья. Как создать водометный движитель самостоятельно, и расскажет данная статья.

В состав водомета входит:

• Водометная трубка;
• Винт с импеллером (то есть валом);
• Рулевое приспособление;
• Спрямляющий аппарат.

Этапы сборки

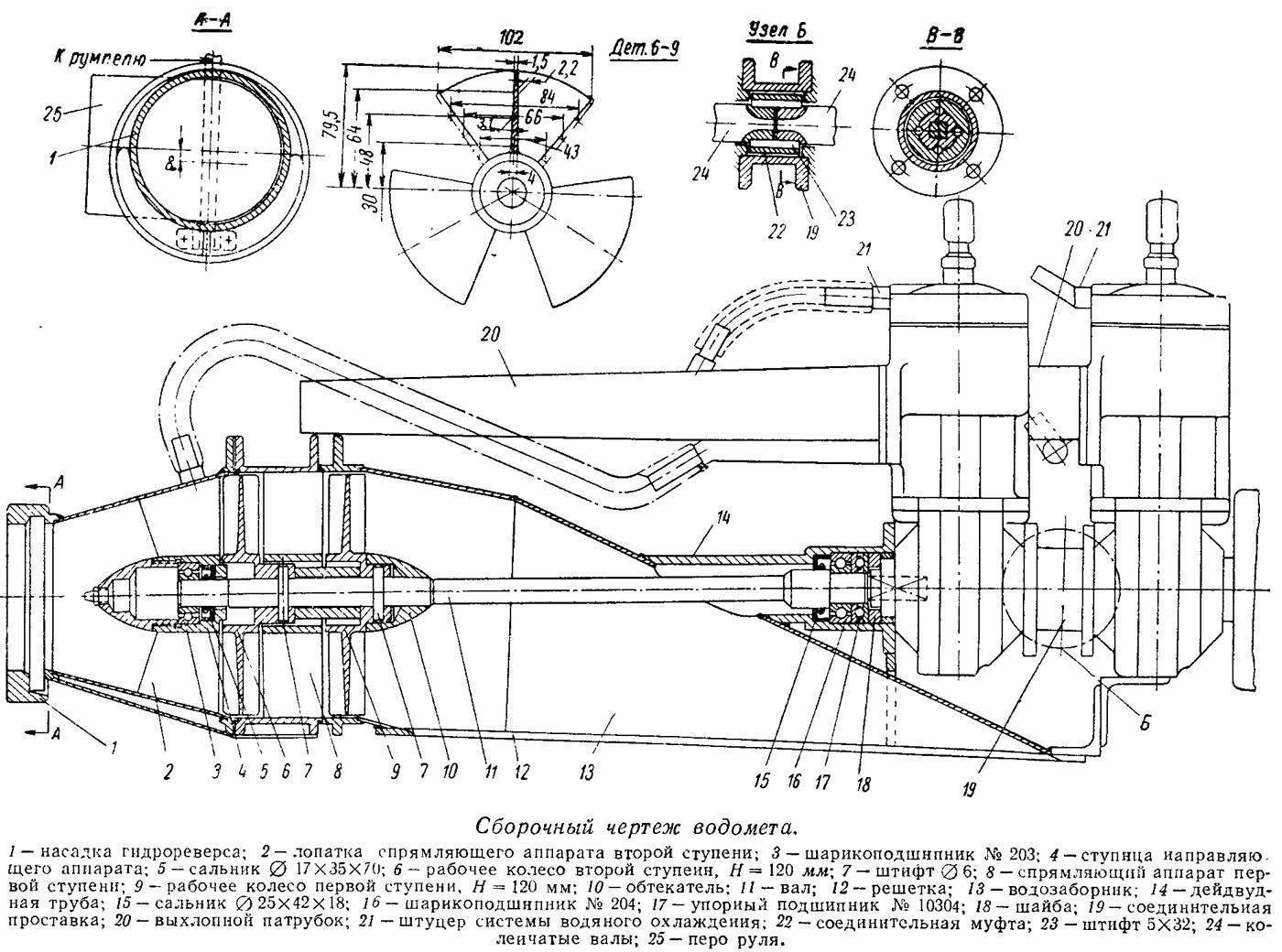

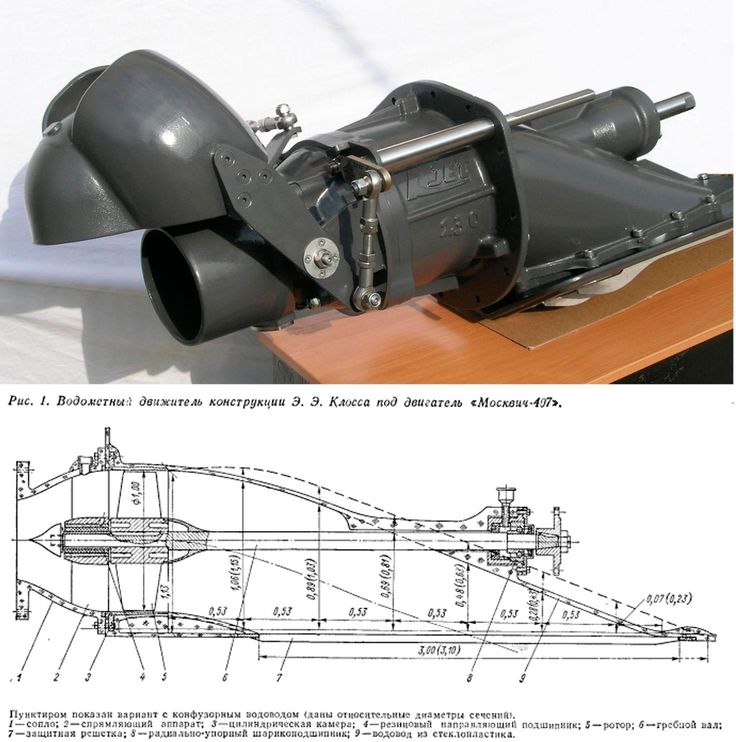

Как устроен двигатель

Основные составные части конструкции:

• — импеллер (винт) с валом;
• — водомётная труба;
• — спрямляющий аппарат;
• — реверсивно — рулевое устройство.

Работает по принципу реактивного двигателя, то есть с одного конца он забирает жидкость, внутри производится её ускорение с помощью определённой части двигателя, затем с другого конца вода с силой выбрасывается. При этом маневрирование судном осуществляется за счёт поворота сопла в ту или иную сторону на определённые градусы. Основное отличие водомёта от обычного мотора – в том, что его импеллеры расположены не снаружи, а внутри трубы. Это позволяет достигать значительного практического преимущества – защищенности от наматывания водорослей и других инородных тел, а также от ударов двигателя о дно при малой глубине.

Типы винтов

Осевые

Сделать их наиболее просто, но КПД остаётся довольно низким. Подвержены кавитации и предназначены только для моторов с невысокой частотой оборотов.

Диагонально-осевые

Обладают уже более высоким КПД по сравнению с первым типом. Предназначены для использования с моторами со средней частотой оборотов.

Диагональные и шнековые

К данному типу относится наиболее значительный КПД. Моторы можно взять уже с высокими оборотами. Однако изготовить этот вариант сложнее всего.

Винты — это тот элемент, который в рассматриваемом технологическом процессе самостоятельного изготовления вызывает наибольшие трудности. Требуется не только точное литье, но и последующее шлифование. Конструкторы советуют воздерживаться от приваривания лопастей к ступице, так как подобное изделие склонно к дисбалансу и деформации.

Место размещения водовода

Устанавливается обычно на корме. Возможны случаи его установки снаружи или внутри корпуса. При этом следует различать двигатели для лодок и больших судов.

В случае с кораблями именно винты являются главной частью двигателя, которая при производстве подвергается наиболее тщательному контролю. Импеллеры для большого судна должны иметь безукоризненно ровную поверхность и идеальное соответствие по форме конструкторским разработкам. Даже ничтожное отклонение от нормы может привести к последствиям разной степени тяжести.

Понятно, что в нашем случае, когда речь идёт о самостоятельном изготовлении водомётов для своей лодки, не может соблюдаться столь точный контроль поверхности и формы импеллеров. Поэтому технические характеристики водомётов для лодок и для больших судов значительно различаются.

Плюсы и минусы

К достоинствам водомёта относится его повышенная безопасность для человека. Винт расположен в трубе, поэтому он не представляет вреда для рыб и людей.

Кроме того, водомёт обычно имеет защитную решётку, поэтому на него не наматываются водоросли и прочие посторонние предметы, которые присутствуют в толще воды.

А также винт не может удариться о дно, что позволяет плавать вблизи берега или на малой глубине. Ещё одно достоинство — не подверженность кавитации.

Но есть и свои недостатки. При одинаковой мощности агрегата водомёт несколько проигрывает в скорости передвижения обычному лопастному мотору. Другие недостатки: менее чуткая управляемость и увеличенная масса двигателя.

Водометный двигатель для лодки ПВХ

Сборка самодельного мотора для лодки ПВХ ничуть не сложнее, чем для других типов лодок, а наоборот, несколько проще. Это связано с тем, что для этого подойдут любые подвесные моторы, мощностью от 15-ти до 20-ти лошадей. К тому же, приобрести подобные лодочные моторы не проблематично, а надежность их довольно высокая

Следует обратить внимание и на широкий ассортимент подобной продукции, что позволяет выбрать подходящий вариант

При этом, следует уделить внимание моделям с наименьшим весом, что особенно важно. В связи с этим, следует отдать предпочтение импортным образцам, хотя подобные лодочные моторы выпускаются и отечественным производителем. При этом, ни для кого не секрет, что отечественные модели не настолько надежные, как заграничные

К тому же, они отличаются более бесшумной и экономной работой

При этом, ни для кого не секрет, что отечественные модели не настолько надежные, как заграничные. К тому же, они отличаются более бесшумной и экономной работой.

Для постройки водометного двигателя для лодки ПВХ следует приобрести такие составляющие:

• Подвесной лодочный мотор.
• Специальный редуктор.
• Специальный фланец.
• Ступицу.
• Сварочный аппарат.
• Развертку водосборника.
• Чертеж двигателя.
• Штуцеры.
• Водостойкий клей.

Технология превращения обычного лодочного мотора в водометный двигатель такая же, как и при изготовлении водомета для обычной лодки.

Подготовительные процедуры

Это очень важный этап в создании водомета для лодки ПВХ, поскольку от правильных действий будут зависеть его эксплуатационные возможности. При этом, нужно учесть такой момент, как наличие специального инструмента, а также наличие материалов, отвечающим заявленным техническим характеристикам.

Как правило, подобные работы не считаются особо трудными и с ними может справиться практически любой владелец лодки, если проявит желание.

Процесс изготовления

Как правило, входная часть патрубка должна быть в 1,5 раза больше по диаметру, чем сам водовод. При переходе очень мелких участков, глубиной 0,1-0,15 метра, возможны редкие толчки, что указывает на недостаточное количество воды, поступающее в водомет. Именно в этот момент он может забиться. Это связано с тем, что на особо мелких участках патрубок может захватить ил или песок, с наличием других предметов. Чтобы этого не случилось, необходимо предусмотреть входной фильтр.

Чтобы конструкция нормально работала, желательно ее изготовить по чертежам. Найти их не составит большого труда, тем более при наличии Интернета. Хотя возможны варианты с недоработанными чертежами. То есть возможны такие чертежи, по которым водометы не изготавливались и их работоспособность не проверялась. Подобные работы требуют специального инструмента и специальных навыков работы с материалами и инструментами.

Водомет для лодки ПВХ работает в обычном переходном режиме, способном вывести лодку на глиссирование, при скорости 13-17 км/час. Коэффициент полезного действия (КПД) подобных конструкций составляет не меньше 50%, что вполне приемлемо и чем не может похвастаться классический тип лодочного мотора.
