Как сделать киль для ПВХ лодки своими руками

Варианты тюнинга

Тюнинг лодки из поливинилхлорида несложно выполнить своими руками. Для этого следует подготовить нужные материалы и инструменты, а также ознакомиться с готовыми схемами модернизации лодок из ПВХ.

Усиление днища

В процессе усиления дна надувных лодок важно учитывать несколько нюансов:

• Допустимый вес плавсредства можно увеличить только до 12 кг, а габаритные размеры на 20-30 мм.
• Оптимальным материалом для укрепления днища являются ленты для ПВХ-лодок (привал днищевой), которые соединяются между собой.
• Максимальная толщина материала для усиления составляет до 50 мм.
• Укрепление центральной части лодки из поливинилхлорида и торпед повышает защиту судна и придает ему дополнительную устойчивость. А жесткий пол продлевает срок службы изделия.

Для усиления дна можно приобрести в магазине пластиковые, алюминиевые или дюралевые полоски. Надутое судно переворачивается, после чего днище зачищается от пыли и грязи. Из подготовленных материалов нужно вырезать оптимальную форму с помощью ножниц и картонного лекала. Перед распределением клеевой смеси нужно тщательно прогреть заготовку феном.

Сам состав наносится в 2 слоя. Первый имеет минимальную толщину, а второй наносится только после просыхания предыдущего. Приклеенные полоски можно разгладить с помощью валика.

Усиление баллонов

Такая модернизация позволяет добраться до берега без риска переворачивания плавсредства и потери ценного содержимого. Баллоны постоянно сталкиваются с давлением воздушного потока, поэтому постепенно изнашиваются. Для усиления конструкций используют ПВХ-ленту, которая фиксируется снизу и по бокам баллона.

Перед укреплением баллонов ПВХ-лодку нужно обезжирить с помощью спирта или специального обезжиривающего раствора. Соединять заготовки лучше клеем для поливинилхлорида. По завершении обработки нужно подождать 2-3 дня, пока состав полностью просохнет и приобретет требуемые свойства.

Надувной киль

Под надувным килем подразумевается конструкция, препятствующая опрокидыванию лодки при движении на высоких скоростях. Еще она позволяет передвигаться строго по установленному курсу. Элемент обязателен для лодок длиной от 3 метров. Самодельную деталь можно соорудить из плотной лодочной ткани, клея, клапана, полос ПВХ и горчичного раствора. Но понадобится лекало именно для конкретной модели лодки.

Как сделать киль в лодку ПВХ, показано в следующем видео:

Крепление для якоря

Незаменимым аксессуаром для лодок ПВХ является крепеж для якоря. Конструкция должна весить около 10% от общей массы судна, и занимать до 1% от его длины. При сооружении детали нужно учитывать:

• Высоту волн в месте, где осуществляется ловля.
• Максимальную силу ветра.
• Специфику днища.
• Прочность троса, который применяется для привязки якоря.

Держатели для спиннинга

Прикрепить держатели к судну можно с помощью струбцин, клеевого раствора, шурупов и болтов. На лодку ПВХ выбирают таргу с несколькими нишами, либо держатель на струбцине.

Установка сидений

Для комфортного передвижения на лодке следует предусмотреть поворотные сидения. Под них наносится разметка, а затем фиксируются держатели под подставки. Закрепив элементы, можно начинать монтаж поворотного механизма. Сами кресла закрепляют 3-4 гайками со шпильками. Оптимальный метод монтажа мягких кресел – ременной. Он предусматривает использование 2 прочных ремней.

Крепеж оборудования

Чтобы удобно закрепить навесное оборудование на лодке, необходимо предусмотреть ликтрос для ПВХ судна. Его можно изготовить из специальной водонепроницаемой ткани плотностью 750 г/кв. м. Материал нарезается полосками шириной 120 м и склеивается между собой.

Столик для эхолота

Конструкция можно сделать из фанеры, вырезанной по готовым чертежам. Также для предстоящих работ потребуется лобзик, штангенциркуль, шуруповерт, линейка и карандаш, несколько отверток и дрель. Фанерные листы соединяются саморезами и креплениями для мебели, а еще пропитываются деревом и лакокрасочными материалами.

Транцевые колеса

В специализированных точках продаж можно найти готовые аксессуары для тюнинга ПВХ-лодки. Но систему транцевых колес несложно соорудить и своими руками. Колеса лучше купить среднего размера с шириной от 6-8 см. К основным составляющим транцевого шасси относят:

• 2 стойки с колесами.
• Кронштейны.
• Пластины для фиксации кронштейна к транцевой части лодки.
• Крепежные элементы.

Стойки делаются как прямыми, так и изогнутыми.

Установка паруса

Лодку ПВХ (даже небольшую, к примеру, с размерами 2200х1000 мм) также реально переделать в парусную. На ней не получается инсталлировать мачту стандартного вида, потому используют парусное вооружение, которое напоминает латинское. Снасти отсутствуют. Мачта (смотрите чертежи) включает в себя базовую поперечную трубку (15), 2 трубки (7) – фактически мачты – и рею (4).

Базисную трубку 25-30-миллиметровым диаметром надо вставить в уключины (14). После к ее концам болтами М5 (13) зафиксировать нижние окончания труб (7) спаренной мачты в форме буквы «Л», верхние окончания труб связать между собой и с реей посредством болта (16) и гайки (17). Диаметр труб, формирующих рею и мачту, – 15 мм, и их можно сделать из дюралевых палок для лыж.

В верхней части реи ставим блочок (6) для каната (троса); своим низом рея фиксируется к петле из резины (2) на носу судна посредством скобки (3). Петля – это окружность из 5-миллиметровой технической резины диаметром 60 мм; низ окружности приклеивается к корпусу (1) плавсредства, а в верхней части свободно отгибающейся половинки делается отверстие под мочку.

Рея должна иметь наклон 60°. Размеры труб находятся в зависимости от длины плавательного средства. Определив область фиксации реи к корпусу на носу судна, измерьте дистанцию (а) до базисной трубки, пропущенной сквозь уключины. После можете рассчитать длину мачтовых труб, воспользовавшись формулой:

L (мачты) = (√ а*+ (b2\4)) + 100 миллиметров, где Ь – дистанция между уключин по базисной трубке.

Длина реи находится в зависимости от избранного центрования. При центровании 10% длину реи можно рассчитать, используя формулу L (реи) = 1,8 а. Точка фиксации реи к мачте располагается на дистанции (а) от его низа.

Шверцы (11) делают из 3-миллиметрового дюраля и нанизывают на концы базисной трубки, выходящие за баллоны плавсредства. Щеки-накладки (10), выполненные из 10-миллиметровой доски либо фанеры, добавляют прочности шверцам и ограничивают их угол поворота к диаметральной плоскости. Расположение шверцев по длине базисной трубы закрепляется вдеваемыми на нее кольцами (12) из трубки с большим диаметром; стопорение колец производится болтами (8) и гайками М5 (9).

Парус являет собой треугольник, имеющий равные стороны, фаловый угол (верхушка) которого смещен к носу в отношении оси базисной трубки на значение С= (6÷12%) L (шкаторины). Длина каждой из шкаторин L (шкаторины) = 1,7 а. Сподручно применять парус Люнгстрема, дающий возможность вдвойне расширить пространство парусности на полных курсах. С наружной стороны сгиба по передней кромке пришивается лик-трос, к нему фиксируются веревки либо кольца. Ими фиксируют парус.

Во всех 4-х уголках паруса наличествуют кольца (люверсы). Тросы заводят в кольцо нижнего заднего угла паруса, а для фиксации нижнего наветренного угла паруса применяется эта же скоба, соединяющая низ реи с петлей из резины.

Процесс производства

Чтобы изготовить обычную лодку из ПНД труб большого диаметра или иных видов труб, необходимо:

1. изготовить каркас лодки;
2. обшить каркас из труб любым водонепроницаемым материалом;
3. смастерить своими руками из труб и пластика или приобрести весла.

• изготовить и установить киль для лодки, облегчающий процесс управления;

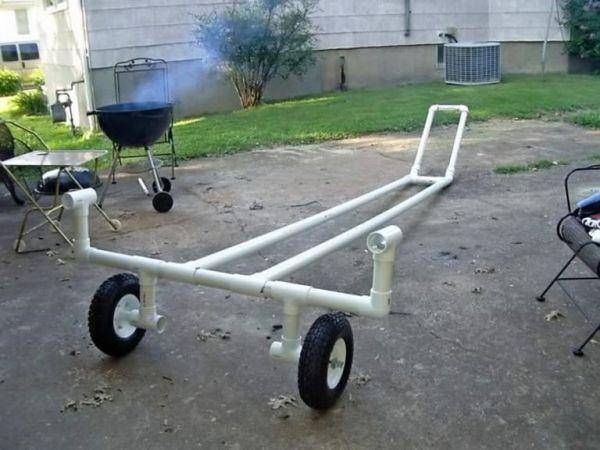

• смастерить тележку для перевозки плавсредства. Тележка для лодки из труб изготавливается в соответствии с ее габаритными размерами.

Средство для транспортировки

Сборка каркаса

Чтобы изготовить каркас из канализационных труб, на первой стадии потребуется разработать чертеж будущей конструкции. Принципиального значения форма и размеры не имеют, поэтому могут быть определены пользователем самостоятельно, опираясь на уровень комфорта при использовании.

Лодка может быть оснащена одним или несколькими сиденьями. Для придания конструкции дополнительной прочности и устойчивость дно целесообразнее оснастить жестким основанием, например, деревянным настилом, крепление которого производится при помощи хомутов (стяжек).

При сборке каркаса можно использовать:

• метод сварки, отличающийся большим запасом прочности и герметичности;
• клейкую ленту. Наименее прочная конструкция, отличающаяся быстротой изготовления.

Основание для лодки

После полной сборки каркаса можно приступать к установке сидений. Кресло в лодку из труб ПВХ также можно изготовить самостоятельно. Чаще всего используются:

• сиденья от стульев;
• деревянные доски;
• металлические пластины.

Обшивка

Для обшивки каркаса можно использовать:

• брезент. Материал отличается большей прочностью и долговечностью, но вместе с этим и большей стоимостью;
• прозрачную полиэтиленовую пленку. Материал менее прочен, то готовая лодка выглядит оригинальней.

Для крепления выбранного обшивочного материала используются:

• клейкая лента;
• пластиковые зажимы;
• пластиковые кольца.

Лодка, готовая к использованию

Можно соорудить и иные конструкции самодельных лодок, в основе которых будут находиться трубы. Все зависит от выдумки строителя и его умения работать с данными материалами.

Как установить Keelguard

• В первую очередь необходимо подобрать и купить защиту киля Keelguard в специализированном магазине.
• При поклейке передняя часть полосы должна находиться на 10-15 сантиметров выше ватерлинии.
• Очистите киль от воска, грязи и прочих примесей, осевших на поверхности. Чтобы удалить с килевой части сильные загрязнения, используйте наждачную бумагу.
• Далее необходимо обезжирить корпус киля ацетоном или спиртом. Это обеспечит более прочное приклеивание защиты. Не рекомендуется использовать очистители или растворители, поскольку подобная жидкость защищает поверхность, покрывая ее пленкой, что препятствует приклеиванию Keelguard.
• После обезжиривания выполните покрытие поверхности клеем.
• Установка полосы занимает около 20 минут. Расправьте защиту киля на ровной поверхности. Для этого используйте твердый ПВХ. Нагрейте накладку с помощью промышленного фена, после чего приклейте ее к килю.

Теперь, когда защита киля обеспечена, можно не беспокоиться по поводу безопасной швартовки к берегу и спокойно наслаждаться поездками на водном транспорте.

jumper-shop.ru

Предлагаем полиуретановые пластиковые накладки для защиты форштевня и киля судна. Накладки защищают киль от повреждений при швартовке к берегу и подъеме на трейлер.

Защитная полоса выполнена в ребристом варианте, толщина ребра 5 мм. Ширина полосы 190 мм. Длина любая, под заказ. Цвет любой по выбору заказчика.

В качестве клея рекомендуем использовать стандартный автомобильный клей-герметик или полиуретановый однокомпонентный клей для автостекол. А для временной фиксации — простой малярный широкий скотч.

Стоимость полосы 1080 руб./пог.м + НДС. (Что в 5-7 раз меньше, чем аналоги производства США и «3М».)

Срок изготовления 4-5 дней с момента оплаты.

Преимущества

Лента для защиты киля:

• проста в установке,
• прослужит вам практически всю жизнь,
• позволит сэкономить немалые деньги на ежегодном восстановлении стертого гелькоата на катере.

Рекомендации по установке

Настоятельно рекомендуем соблюдать все рекомендации при установке защитной полосы.

Обычно защитную полосу следует клеить таким образом, чтобы ее передний конец был расположен выше ватерлинии судна на 100-150 мм по носу, а задний конец был расположен на 0,6-0,9 метра далее самой низкой точки киля судна.

При установке защитной полосы на гидроцикл её передний конец должен располагаться ниже носовой буксирной петли на 20-30 мм, а задний конец должен отстоять от водозаборника водометного движителя на 100-150 мм.

ВНИМАНИЕ! Установка защитной полосы на меньшем расстоянии от водозаборника водометного движителя может привести к появлению кавитации

История мелкого деревянного судостроения

История возникновения деревянных лодок насчитывает несколько тысячелетий. Первые деревянные плавсредства представляли собой выдолбленные из стволов деревьев челны. В России их находили с 1878 по 1967 год у берегов Ладожского озера, Десны и Южного Буга. Примитивные лодки представляли собой выдолбленные изнутри дубовые стволы, а их возраст составлял от 2000 до 5000 лет. Впоследствии человек начал строить из дерева лодку, состоящую из нескольких частей: основы (киля и шпангоутов), поперечных перекладин (банок) и наружной обшивки. С течением времени конструкция неоднократно совершенствовалась и в итоге стала классической для всех современных типов этих небольших судов.

Доработка корпуса

Корпусная часть лодки во многих участках дорабатывается самостоятельно.

Усиление дна лодки

Большинство ПВХ лодок имеют дно из специальной ПВХ ткани, пружинящей и прогибающейся при перемещении по лодке. Усилить дно рекомендуется в первую очередь.

Дно усиливается полностью и частично. Понадобится специальная ПВХ лента, называемая привальным брусом. Толщина составляет до 3 мм, ширина – до 200-230 мм. Лента приклеивается к днищу с помощью специального двухкомпонентного клея. Подобная процедура придает днищу дополнительную жесткость и защищает от возможных повреждений о водные преграды.

Усиление киля

Киль усиливается как и дно – лентой ПВХ и клеем. Изначально производители лодок наносят на киль заводскую ленту. ПВХ ленту клеим прямо поверх нее. Дополнительно усиливаются кильсоны.

Усиление баллонов

Баллоны – особо важная часть лодки, от них зависит целостность плавсредства и снаряжения рыбака. Ленту ПВХ клеят на нижней и боковой стороне баллона, тем самым придавая большую жесткость и прочность.

Усиление транца

В обычной комплектации транец защищен лишь малым слоем ПВХ ткани, не обеспечивающим защиту при длительном использовании. Поэтому усиление данной части будет правильным решением.

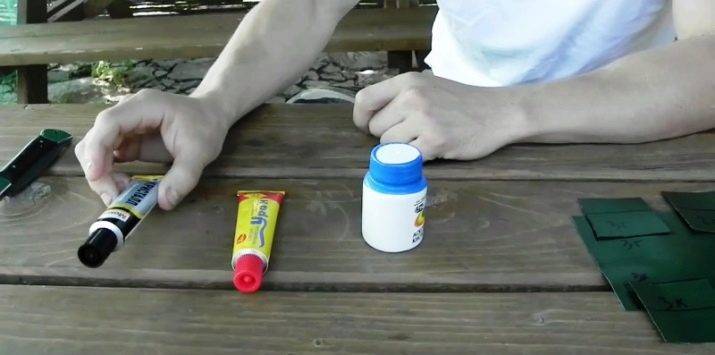

Рекомендации по использовании ПВХ ленты

1. ПВХ лента широко применяется для усиления лодки, работать с ней легко, если придерживаться правил
2. Перед работой лодку следует тщательно вымыть и высушить, дабы не ухудшить качество склейки
3. Поверхности предварительно обрабатываются ацетоном
4. На ленту и на участок приклеивания наносят слой клея, и оставляют просохнуть
5. Наносят второй слой клея, лента плотно прикладывается и прижимается

Установка стрингеров

Лодке с жестким дном необходим дюралюминиевый профиль. Перемещаясь по водоему, лодка постоянно деформируется – жесткие пайлоы касаются надувных частей, происходит истирание ткани.

Установка профиля представляет следующее:

• Пайолы раскладываются в стороне, соблюдается их положение и расстояния между ними с учетом расположения в лодке
• Стрингер прикладывается к одной стороне пайолы, перекрывая соседние три пайолы
• Во время установки следите, чтобы жесткие части конструкции не выходили за края. Лучше заранее намечайте пропил – потом легко наденете стрингер на пайол
• Стрингеры прикладываются к крайней части пайол, проводится ровная линия пропила
• Наметьте небольшой запас – порядка 3-4 см с каждой стороны на длину стрингера. Это поможет легко снимать и надевать стрингеры прямо во время рыбалки
• Завершив разметку, с помощью лобзика делают пропилы с каждой стороны в соответствии с намеченными участками

Пропилы нужно обязательно обработать водоотталкивающим средством.

Установка реданов

Редан – курсовой стабилизатор, представляет специальный ПВХ профиль, устанавливающийся на дно лодки. Он придает лодке большую устойчивость, предотвращает заносы во время поворотов. В основном редан ставят в передней части лодки.

Крепления якоря

Якорь – важный элемент, позволяющий удерживать лодку. С ним просто – покупаете якорь, весом 5-7 килограмм, чего бывает вполне достаточно.

Форма якоря должна позволять легко опускать и вытаскивать его из воды. Для облегчения работы, на корме устанавливают якорный рым, предотвращающий трение веревки о лодку.

Транцевые колеса

Применение колес оправдано в случаях ловли на труднодоступных участках, где спустить лодку к воде достаточно сложно.

Установка колес не представляет особой сложности:

• Берется пара колес, диаметром в 30-35 см и шириной в 5-7 см и втулки
• Шасси для колес можно изготовить из металлических трубок
• Шасси крепятся как можно плотнее при помощи болтов

Установка надувного киля

Многие бюджетные лодки часто не имеют киля, что значительно снижает управляемость. Решается установкой надувного киля. Киль подбирается с учетом размеров лодки и монтируется специальными лентами, идущими в комплекте.

Складной пайол (пайол-книжка)

Такой пайол может складываться как книжка. Он удобно и быстро вставляется в лодку. Преимуществом такого настила является цельная конструкция. Однако из-за возможности складывания такой пайол не обеспечивает должной жесткости в надувной лодке. Даже стрингера, призванные сделать надувную лодку более жесткой не могут исправить ситуации. Во время глиссирования ПВХ лодка, рассекая волну надувным килем, испытывает ударную нагрузку. Надувные баллоны не всегда могут компенсировать ее. Поэтому глиссировать на волне с пайолом-книжкой довольно затруднительно. Обычно толщина фанеры в таком настиле 9 мм. Листы фанеры скрепляются между собой специальными алюминиевыми профилями или проклеиваются тканью ПВХ.

Транец

Ценители скоростного передвижения по воде приобретают надувную лодку с возможностью установки электрического или бензинового мотора. Для последнего варианта широко распространены модели со стационарным транцем.

Распространенные причины пришедшего в негодность лодочного транца:

• Попадание воды;
• Отслойка ПВХ материала;
• Непрочность клеевого скрепления;
• Жесткие условия использования;
• Нарушение эксплуатационных рекомендаций.

Для замены или ремонта стационарного транца понадобится:

• Лист бакелитовой фанеры для транцевой вставки и нового транца толщиной, которая указана в характеристиках лодки у производителя;
• Отрезок ПВХ ткани с плотностью не ниже 650 грамм на квадратный метр;
• Водоотталкивающая пропитка;
• Полиуретановый однокомпонентый клей;
• Крепеж для транцевой вставки;
• Строительный фен;
• Электролобзик;
• Простой карандаш.

Ремонт транца производится в следующей последовательности:

1. Нагрейте с помощью строительного фена при 210 градусов по цельсию ПВХ материал у транца.
2. Аккуратно выньте транец вниз, давлением в сторону дна.
3. Переверните лодку вверх дном и нагрейте строительным феном резиновые швы между транцем и баллоном, не затрагивая аналогичный смежный лодочный шов баллона.
4. Воспользуйтесь старым транцем как шаблоном для изготовления нового.
5. Очертите контур транца, вставки на фанерной заготовке и вырежьте электролобзиком.
6. Пропитайте водоотталкивающей эмульсией.
7. Примерьте транец к лодке.
8. Вырежьте из ПВХ ткани шаблон транца и приклейте его с двух сторон.
9. Торцы транца проклейте поливинилхлоридной или поликарбонатной материей.
10. Зафиксируйте вставку к транцу на крепеж.
11. Поместите готовый транец в лодку так, чтобы транцевая вставка оказалась сверху.
12. Заготовьте куски ПВХ ткани и проклейте транец в местах стыковки с дном и баллонами с помощью полиуретанового клея.

Новый транец своими руками готов к активному сплаву под мотором!

Плюсы и недостатки ПВХ лодок с килем и без

Итак, мы разобрали что такое киль и для чего он установлен в лодке, а также рассказали о некоторых преимуществах, которыми обладает лодка с килем. Но информация была бы не полной, без указаний на типичные недостатки лодки с надувным дном и килем. Поэтому предлагаем вашему вниманию подробную таблицу плюсов и минусов, характерных для надувной лодки ПВХ с килем.

Килевые лодки
+	–
Устойчивость при передвижении Стабильно держит курс, не виляет на волнах и при ветре.	Объемные габариты Киль, как дополнительная конструкция, влечет за собой увеличение размеров, массы и осадки лодки. Кроме того, за счет выпирающего «плавника» судно не устойчиво на суше и его затруднительно сплавлять с берега на воду.
Маневренность и плавный ход Лодка легкоуправляемая, чутко откликается на действие, и при этом почти не зависит от внешних факторов (ветер, волны и т.п.).	Глиссирующий режим требует мощного мотора Чем больше масса лодки, тем труднее вывести ее на глиссирование + киль создает дополнительное сопротивление.
Безопасность Киль, как дополнительная «подушка» крепко удерживает судно на плаву и не дает перевернуться.	Для упора киля необходимо наличие жесткого палубного настила Чем жестче днище лодки, тем она устойчивее.
Грузоподъемность За счет «жесткого» дна судно выдерживает большую нагрузку.	Цена Такая же модель лодки, но без киля, стоит на несколько тысяч дешевле.

А чтобы после нашего обзора по выбору модели плавсредства вовсе не оставалось вопросов, заодно перечислим характеристики, которыми отличается плоскодонная лодка без киля.

Плоскодонные лодки
+	–
Минимальные габариты Плоская лодка легче килевой, и без затруднений спускается на воду. На суше надутая лодка стоит устойчиво, а при хранении в сдутом виде не занимает много места.	Посредственная курсовая устойчивость При передвижении по заданному направлению требуется постоянный контроль.
Простой выход на глиссирование Относительная легкость конструкции и плоское дно позволяют лодке плавно скользить по воде.	Низкая маневренность, опасный ход на волнах Судно подвержено сильному ветру, и нестабильно удерживается на волнах. Лодка подскакивает и увиливает в сторону, а при сильном ударе о волны вовсе возможен полный переворот судна вместе с экипажем.
Легко эксплуатируется на мелководье Судно начинает плыть уже при глубине в 30 см., в то время как лодка ПВХ с килем начинает ход только после полного утопления «плавника».	Недолговечность Если не провести усиление днища, материал со временем начинает растягиваться и вгибаться в лодку, что приводит к образованию воздушного пузыря. Он, в свою очередь, ухудшает скоростные показатели и способность судна выходить на глиссирование.
Цена Плоскодонки считаются наиболее бюджетным вариантом рыбачьих плавсредств.	Менее прочный материал Конструкция и характеристики судна не предполагают использование многослойной ПВХ ткани.

Как видно, у каждой модели есть свои достоинства, равно как и недостатки. Причем некоторые минусы можно легко исправить собственноручной «доработкой» плавсредства. Например, для облегчения глиссирования лодок с килем можно ставить мотор большей мощности. Также дно плоскодонки можно укрепить жестким настилом, тем самым значительно продлив его срок эксплуатации. А уж совсем «прошаренные в теме» рыбаки умудряются даже разработать и установить самодельный киль на лодку ПВХ с плоским дном. Хотя, конечно, намного проще купить надувные лодки с килем в специализированном магазине.

Так что вполне можно сказать, что преимущества и недостатки моделей лишь дело вкуса, т.к. они зависят от взглядов конкретного потребителя. Поэтому главным критерием в выборе лодки считается не что иное, как цель ее приобретения и условия эксплуатации.

Если вы обычно проводите рыбалку в мелких водоемах и не гоняете по волнам на большой скорости, то вам вполне хватит возможностей обычной плоскодонки. Тем более, что затраты на покупку такой лодки сравнительно не велики. А если же вы настоящий повелитель водной стихии, и в поисках крупного улова рассекаете по волнам любых рек, озер и морей, то стоит задуматься о килевой лодке и мощном моторе. На такой агрегат, конечно, придется «раскошелиться», но зато мощное плавсредство покорит любой водоем, и обеспечит экипажу рыбаков комфортные и безопасные выезды на воду.

Итак, подведем итог. Для плавания размеренным темпом по тихим гаваням вполне достаточно мощности плоскодонки и весел. А для покорения крупных и глубоких водоемов идеальным решением станет покупка лодки с килем под мотор мощностью более 5 л.с.

Страховка для мотора

Зачастую, на рыбалке происходят непредсказуемые вещи, что делает её очень опасным, но и интересным занятием.Одной из распространенных нештатных ситуаций является обрыв мотора. Исход в такой ситуации один — уход двигателя под воду. Предотвратить обрыв можно с помощью страховки, которая осуществляется с помощью троса. Мотор нужно просто привязать через 2-4 рым кольца к транцу.

Используется как обычный, металлический трос, так и искусственный. Все зависит от веса вашего мотора, а также от финансовых возможностей. В любом случае металлическая страховка обеспечит максимальный эффект.

Как сделать самостоятельно?

Для создания приспособления потребуется качественное полотно из ПВХ, паяльная лампа, ножницы, клей с влагостойким составом и маркер.

Рабочий процесс разделен на несколько этапов, описанных ниже.

• Чертеж можно создать, используя вышедший из употребления распоротый киль, либо измерив длину судна от носа до транца, добавив еще 8 см для загибов.
• По ширине отрезается заготовочный кусок полотна необходимого размера.
• Подготовленная схема прикладывается к ткани таким образом, чтобы совпадал клапан.
• Отмечая места сгибов, нужно вырезать выкройку.
• Сборка начинается с обработки внутренней части материала обезжиривающим препаратом, после чего края следует нагреть при помощи паяльника и смазать их клеем. Полностью концы не склеиваются – необходимо оставить около 10 см.
• Клапан приклеивается до завершения этой процедуры на точно выверенное место.
• Клей должен высохнуть – на это уходит около 10-12 часов. Все это время киль должен находиться под прессом.

Затем самодельная деталь фиксируется к судну. Сначала из нее нужно спустить воздух, а потом одним концом приклеить к носовой части. Второй край закрепляется сзади – для этих целей применяется качественный клеевой состав для резины.

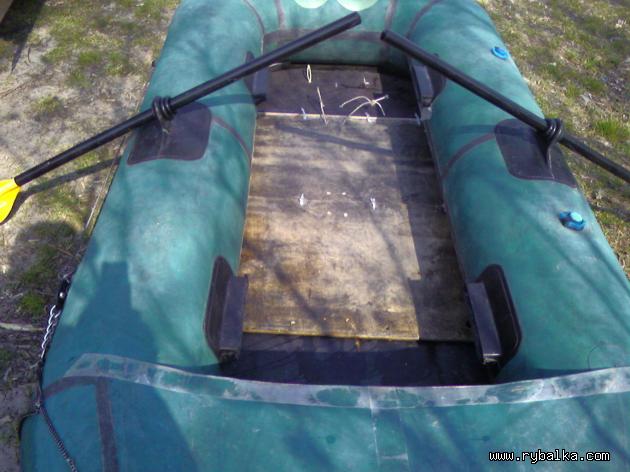

КИЛЬ и СЛАНЬ (пол) на плоскодонную лодку (ПВХ / Резиновая)

Самоделки — КИЛЬ и СЛАНЬ (пол) на плоскодонную лодку (ПВХ / Резиновая)

Данная конструкция (с фото) мною было сконструировано благодаря имеющейся резиновой лодкой ОМЕГА-2, а также идеально подходит к лодке из ПВХ (типа БАРК) с жестким – вклеенным транцем.

ЦЕЛЬ: Компактность – Практичность – Легкость.

Компактность: Весь комплект плавсрецтво + мотор + снасти и т.д. с легкостью помещаются в багажник автомобиля Sens.

Практичность: Лодку на воде не крутит, плавсрецтво устойчиво на водоеме, отлично удерживает направление при использовании мотора, а при ветре и волне значительно-ощутимая управляемость и маневренность.

Легкость: Весь использованный материал прочный, легкий, а так же бюджетный.

Изготавливаем:

Для КИЛЯ берем пластиковый четырехгранный профиль ( использывается при сборке окон и подоконника ) Д = 2,0м. (см. фото №1-2); натягиваем два поролоновых рукава Д = 2,2/2,5 м. (используются для утепления труб ( см. фото №3); Обматываем упаковочной пленкой в два шара (в точках крепления киля — можно дополнительно обмотать широким скотчем). Киль не намокает, не токсичен, сонцеустойчив прим.: ( можно разрезать пополам и при сборке во внутрь четырехгранника вставить пластиковую трубку Д = 1,0м. (по 50 см. в каждую часть)).

СЛАНЬ (пол) изготавливаем из 3-х (можно 4-х) частей не намокающей фанеры толщиной до 9,5 мм. ( см. фото №4); Ширина всех частей слани – это расстояние между склеенных частей рез/дна и баллонов вашей лодки( см. фото №5), Длинна внутренних 2-х частей Д = 50 см., наружных 2-х частей Д = 40 см.. Соединяются все части через отверстия пластиковыми затягивающимися хомутами ( см. фото №6).

Сборка:

а) разложить слань; б) привязать киль, в) уложить на дно лодки краями под баллоны ( см. фото №7).

а-а) В лодке из ПВХ (типа БАРК) с жестким – вклеенным транцем к стенке внутри транца, горизонтально резинового пола на расстоянии 3 см. прикручивается планка-брусочек ( 4 Х 4 см. Д = 50 см.). Под планку закладываем заднюю часть слани.

P.S. Приятного отдыха с рыбалкой. соm

Киль для плоскодонки (ч.2)

КИЛЬ на плоскодонную лодку (ПВХ / Резиновая)

Данная конструкция (смотрим фотосесию) мною была сконструирована изначально под резиновую лодку ОМЕГА-2, ну а теперь также идеально подходит к лодке из ПВХ (типа БАРК, СПОРТЕХ) с жестким – вклеенным транцем.

ЦЕЛЬ: Компактность – Практичность – Легкость.

Компактность: Весь комплект плавсрецтво + мотор + снасти и т.д. с легкостью помещаются в авто Sens.

Практичность: Лодку на воде не крутит, плавсрецтво устойчиво на водоеме, отлично удерживает направление при использовании мотора, а при ветре и волне значительно-ощутимая управляемость и маневренность.

Легкость: Весь использованный материал прочный, легкий, а так же бюджетный.

Изготавливаем:

Для КИЛЯ берем пластиковый четырехгранный профиль ( использывается при сборке окон и подоконника ) Д = 2,0м. для ПВХ Д=1,10 м. (см. фото №1-2); натягиваем два поролоновых рукава Д = 2,2/2,5 м. для ПВХ Д=1,15/1,20 м. (используются для утепления труб ( см. фото №3); Обматываем упаковочной пленкой в два шара (в точках крепления киля — можно дополнительно обмотать широким скотчем). Киль не намокает, не токсичен, сонцеустойчив прим.: ( можно разрезать пополам и при сборке во внутрь четырехгранника вставить пластиковую трубку Д = 1,0м. (по 50 см. в каждую часть)).

СЛАНЬ (пол) изготавливаем из 3-4х (для ПВХ вего 1 в кормовую часть) частей не намокающей фанеры толщиной до 9,5 мм. ( см. фото №4); Ширина всех частей слани – это расстояние между склеенных частей рез/дна и баллонов вашей лодки( см. фото №5), Длинна внутренних 2-х частей Д = 50 см., наружных 2-х частей Д = 40 см.. Соединяются все части через отверстия пластиковыми затягивающимися хомутами ( см. фото №6).

Сборка до накачивания лодки:

а) разложить слань; б) привязать киль, в) уложить на дно лодки краями под баллоны ( см. фото ).

Киль и его составное:

Полипропиленовые трубы как материал для парника: особенности, преимущества и недостатки

Парник из полипропиленовых труб – отличное решение для владельцев огородов. В качестве каркасного материала они имеют следующие преимущества:

• синтетический материал, обладающий гибкостью, прочностью и высокой экологичностью одновременно;
• срок эксплуатации изготовленного парника составит в среднем 30-35 лет;
• полипропиленовые конструкции не подвержены воздействию влаги и легко переносят любой температурный режим, что делает их универсальным материалом для парника в любом регионе страны;
• низкая себестоимость строительства;
• благодаря синтетичности трубы имеют легкий вес, что значительно упрощает доставку и монтажные работы;
• доступная стоимость;
• полипропилен обладает повышенной износостойкостью, по сравнению с теми же деревянными конструкциями.

Еще одним преимуществом является широкий выбор труб различного диаметра от 20 мм до 1200 мм.

По мнению специалистов, к недостаткам можно отнести только необходимость использовать для монтажных работ сварочный аппарат и дополнительно покупать фитинговые соединительные детали.

Изготовление из пластиковой трубы

Для плоскодонных моделей киль лучше делать из пластикового профиля. Плюсы такого устройства – доступная цена, прочность и легкость.

ЧИТАТЬ ТАКЖЕ: Какое давление выдерживают полипропиленовые трубы: на какую максимальную температуру рассчитаны трубы для отопления, какое рабочее давление держат, сколько атмосфер

Процесс изготовления выглядит так:

• используется пластиковая труба четырехгранной формы;
• на нее натягивается два пенополиуретановых рукава, применяющихся для теплоизоляции труб;
• сверху приспособление в несколько слоев обматывается термоусадочной пленкой, а в местах крепежа киля – широким скотчем;
• затем деталь разрезается пополам, а при фиксации в ее середину вставляется патрубок из ПВХ размером 0,5 м.

Другой вариант предусматривает использование пластикового профиля длиной 2 м и диаметром 5 см и двух уголков из этого же материала. Длина обрезанной трубы должна быть на 6 см короче длины лодки. На ее краях крепятся резиновые уплотнители, уголки фиксируются шурупами.

Исходя из диаметров профиля, в днище необходимо сделать 2 отверстия. Устанавливать профиль нужно по центру, концы трубы поместить в них, после чего закрепить саморезами

Важно, чтобы конструкция проходила четко по средней линии лодки. Завершив работы, обязательно нужно проверить все соединения на прочность. О том, как сделать киль на лодку своими руками, смотрите в следующем видео

О том, как сделать киль на лодку своими руками, смотрите в следующем видео.
