Как сделать подводную камеру для рыбалки

Как уже и было упомянуто, рыбацкие подводные видеокамеры обрели широкое применение недавно, а все новшества, как водится, очень дорого стоят. Поэтому, тем, кто стеснен в средствах, можно сделать данный прибор из менее дорогих комплектующих, которые можно приобрести в любом специализированном магазине. И так, что для сборки может понадобиться:

аккумулятор;
герметичная емкость, внутрь которой будет встраиваться камера;
удлинитель, как для питания, так и для сигнала камеры;
инвертор (в зависимости от модели камеры, для некоторых может и не потребоваться, к примеру, если пользоваться камерой от какого-либо автовидеорегистратора);
небольшой монитор, телевизор или обычная современная видеокамера с дисплеем;
свинец для балласта;
ультрафиолетовые светодиоды для подсветки;
суперклей;
герметик;
изолента;

Видеокамеру лучше всего выбирать сравнительно небольшую и потому более практичную, но вместе с тем, имеющую качественное изображение. Кто-то, как уже было сказано выше, использует для сборки видеокамеру видеорегистратора, а кто-то обычную камеру видеонаблюдения. Хорошим решением оказалась бы камера – дверной видеоглазок. У таких видеокамер, как правило, широкий угол охвата и сравнительно неплохое качество изображения (высокое разрешение). Плюс ко всему с такими камерами, как правило, уже идет свой дисплей.

Когда камера и монитор подобраны и все остальные необходимые принадлежности приобретены, подготовлена прозрачная (хотя бы с одной стороны) емкость, можно приступать к сборке. Процесс должен быть примерно таким:

Проверить работоспособность камеры и монитора, подключив их друг к другу и, если нужно, произвести необходимые настройки.
Подготовить балласт – груз из свинца, который будет тянуть камеру вниз. Нужен обязательно, потому, как запечатанный в емкости будущего устройства воздух без балласта будет попросту держать его наплаву. Свинец можно растопить и отлить из него пластины или другие формы, подходящие для модели емкости, затем закрепить их на дне этой емкости.
Установка светодиодов. Располагаем их как будет удобно внутри емкости будущего устройства, желательно закрепляя их на стенках так, чтобы свет от них падал вперед через прозрачную сторону, не забывая о том, что посередине данной емкости еще будет помещена сама видеокамера.
Установка видеокамеры. Помещаем ее внутрь емкости, хорошенько при этом заклинивая чем-либо, приклеивая или прикручивая, словом, закрепляя так, чтобы камера внутри емкости не болталась. Излишним будет говорить, что объектив ее должен быть направлен через прозрачную сторону по ходу направления света, падающего от светодиодов.
Разбираемся с проводкой. Скручиваем провода от питания камеры с проводами, питающими светодиоды, затем их с проводами непосредственно удлинителя, через который будет подаваться ток от аккумуляторов. Все скрутки проводов должны быть тщательно стянуты болтами с шайбами (клеммами) и заизолированы изолентой. Эти скрутки остаются в емкости устройства, из него уже должен выходить только полноценный кабель удлинителя питания и удлинителя видеосигнала, идущего к монитору. На всей длине проводки не должно быть никаких повреждений изоляции, в противном случае просочившаяся к проводам вода может вызвать замыкание и как следствие – отказ вашего прибора.
Герметично заклеиваем и запечатываем емкость при помощи клея и герметика, следя при этом, чтобы все скрутки проводов и штекер видеосигнала остались внутри емкости.
Приделываем к уже готовому устройству синтетическую веревку или ремешок, за который будем опускать и подымать подводную камеру. За провода удлинителя это делать не желательно, потому как в стыках проводка может расшатать герметик и в емкость может просочиться вода. Удлинитель желательно снизу возле емкости хорошенько примотать к веревке, чтобы на залитом герметиком стыке не ощущалось ни каких шевелений удлинителя.
Проверяем получившийся прибор, подключив его к заряженному аккумулятору.

На фотографии ниже видно, что в итоге должно получиться

Погружаем прибор в ванну с водой для проверки и оставляем на несколько часов. Но не стоит забывать, что на дне озера плотность и давление воды будут гораздо больше. Поэтому первое время непосредственно после погружения прибора в прорубь стоит его проверять через каждые 5-10 минут, и лишь убедившись, что при большом давлении вода в прибор не попадает, можно быть спокойным за свое детище.

Пошаговая сборка

Собрать камеру не так сложно, как кажется сначала. С этим справится даже неопытный человек, который лишь отдаленно представляет себе конструкцию подводной видеокамеры. Необходимо следовать приведенной ниже инструкции и не стесняться обращаться за помощью к более опытным людям.

Проводят апробацию выбранного видеоустройства на работоспособность в режиме отображения. При отсутствии сбоев переходят к следующему этапу изготовления.
Необходимо проверить, насколько хорошо аппарат функционирует совместно с другим устройством: телевизором, компьютером или телефоном. При наличии качественного и стойкого изображения конструкцию помещают в любую прозрачную емкость из пластика с плотно закрывающейся крышкой. В отдельных местах проделывают отверстия, через которые затем нужно протягивать провода.
Формируют специальные свинцовые грузы – они должны быть определенного размера и формы, чтобы не повредить камеру. После того как они готовы, их помещают внутрь той же емкости.
После этого делают отверстия, в которых размещают последние элементы. На этом этапе лампочки соединяются с проводами и помещаются в контейнер с камерой. Отверстия надежно заделывают с помощью клея для создания хорошей изоляции и герметичного корпуса. Стоит потратить некоторое время и правильно разместить корпус видеокамеры. Ее необходимо положить так, чтобы можно было смотреть вперед, располагаясь при этом горизонтально. Изображение, передаваемое на экран устройства, должно быть качественным, без шумов, что необходимо проверить еще перед герметизацией. После этого проверяют, подходят ли все провода для камеры.
После правильной установки начинают процесс герметизации. Предпочтительно использовать в качестве герметика силикон или специальные составы. Еще раз стоит повторить, что необходимо внимательно и тщательно проводить герметизацию.
В практических целях для удобства опускания камеры под воду стоит прочно закрепить искусственную веревку. Таким образом будет удобно помещать видеокамеру на любую глубину и своевременно доставать ее обратно.

Внимание! Аккумулятор всегда должен быть полностью заряжен. Собрать видеокамеру самому довольно просто при наличии необходимого инструментария и навыков

Когда принципиально требуется беспроводное устройство, стоит отдать предпочтение покупным моделям. В наличии представлен широкий ассортимент

Собрать видеокамеру самому довольно просто при наличии необходимого инструментария и навыков. Когда принципиально требуется беспроводное устройство, стоит отдать предпочтение покупным моделям. В наличии представлен широкий ассортимент.

Подводная камера для зимней рыбалки своими руками

Рыбацкое дело довольно консервативное: знай себе – закидывай удочку, жди клева, да подсекай. Эта нехитрая последовательность отточена и доведена до совершенства в течение тысячелетий существования разумного человека.

За это время хоть и было изучение поведения рыб, а также способы их приманки и ловли, но сам процесс принципиально не менялся. Изменений не было ровно до тех пор, пока не появились технические новшества, которые позволил, если не перевернуть представления о рыбалке, то уж точно сотрясти ее основы.

Речь идет о появлении подводных камер, которые буквально открыли глаза на подводный мир. Впервые у простого рыбака появилась возможность стать не только внешним наблюдателем за жизнью подводного мира, но и полноценным его участником.

Мнение эксперта
Захаров Никита Евгеньевич
Практикующий рыболов с 7-летним опытом. Специализация — спинниговая ловля.

Возможность взглянуть на рыбалку глазами рыбы, увидеть всех представителей водного мира в естественной среде обитания, еще лучше понять их нравы и выработать стратегию охоты.

Подводные камеры стали по-настоящему бесценным приобретением для любителей неспешной зимней рыбалки. Ведь это такая уникальная возможность — взглянуть сквозь толщу льда и оценить свои шансы на удачную добычу.

Но даже с удешевлением и массовым производством видеокамер, их цена все еще «кусалась» для рядового рыбака, поэтому изобретаются альтернативные варианты. Один из них – это подводная камера для зимней рыбалки своими руками, создание которой мы и обсудим в данной статье.

Руководство по сборке

Первым делом вам необходимо выполнить на камере соответствующие настройки и закрыть ее в водонепроницаемую коробку или сосуд и закрыть так, чтобы она не имела возможности там шевелиться.

После этого, на днище вашей коробочки, в которой предварительно нужно сделать отверстие, чтобы продеть кабель, положите отлитые из свинца небольшие грузики. Также вам необходимо позаботиться и о том месте, где будут расположены лампы освещения.

Чтобы ваш сосуд был максимально герметичен от воды, вам следует пролить его клеем, вы также можете воспользоваться герметиком гидроизоляционным. После всех проделанных процедур спаяйте цепь проводов, чтобы работала и камера и подсветка к ней.

Возможности подводной камеры

Для погружения оборудования под воду не нужно сооружать широкую прорубь. Достаточно небольшой сквозной лунки, диаметра которой хватит для прохождения объектива.

Камера открывает перед рыбаком колоссальные возможности, поскольку позволяет безопасно наблюдать подводным миром, подмечая для себя:

какая именно рыба водится в данной области в сезон;
много ли ее;
как она ведет себя;
как рыба реагирует на приманку.

Благодаря камере рыболов может оценить перспективы подледного лова

Собрав необходимую информацию, рыбак может подобрать нужную стратегию для ловли. Если же мониторинг за подводным миром не принес результатов, то можно спокойно двигаться дальше, подыскивая место с лучшим клевом.

Выбирая это оборудование, рекомендуется отталкиваться от целого ряда факторов:

Угол обзора. Камеры с широкоугольным объективом дают размытую картинку. Зачастую рыба может проплыть буквально в 10 сантиметрах от линзы (в зависимости от глубины, интенсивности освещения), даже не попадая в зону видимости камеры.
Светочувствительность. Чем глубже погружение, тем темнее вода. Современные цифровые камеры оснащаются матрицами. Этот компонент должен быть достаточно мощным, чтобы изображение на дисплее было разборчивым, четким, без помех. Матрицы с низкой светочувствительностью сильно «шумят»: на картинке появляются цветные пятна, съемка выглядит нечетко.
Режим ночного видения. Данная функция необычайно полезна для рыбаков. При погружении в воду камера может автоматически переключиться в режим монохромной съемки, а встроенный УФ-диод обеспечит нужную подсветку, что поможет рыбаку «видеть» гораздо глубже, отчетливее.
Противотуманная защита. Эта функция делает картинку хорошо различимой даже в мутной воде.

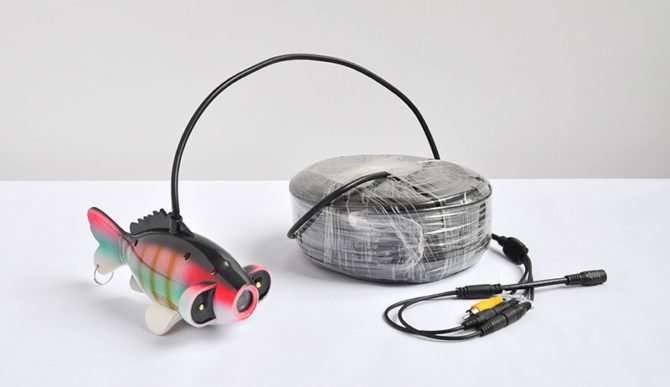

Подводная камера в виде рыбки

УФ-подсветка, которая не видна человеческому глазу, полезна для зимней рыбалки, но если она будет чрезмерно мощной, то распугает рыбу. Аналогичные случаи отмечались нередко. Следует выбирать золотую середину.

Необходимо учитывать давление внешней среды. Корпус камеры должен быть водонепроницаемым и прочным. Чем ниже устройство будет опускаться под воду, тем сильнее внешняя среда будет сдавливать его. Камера должна быть готова к подобным испытаниям, поскольку в противном случае она выйдет из строя.

Перед использованием рекомендуется изучить инструкцию, понять, на какую глубину рассчитано оборудование: на мелкую, среднюю, большую. Не следует ориентироваться на длину провода, поскольку эта величина не всегда соответствует реальным показателям устойчивости корпуса камеры к давлению воды.

Камера для подледного лова SANGEMAMA с ИК подсветкой

Важный нюанс. Обычно камеры, рассчитанные на режим ночной съемки, оснащаются инфракрасными (ИК) диодами. Оборудование, предназначенное для зимней рыбалки, имеет ультрафиолетовую (УФ) подсветку, которая больше подходит для подводного наблюдения.

А что с дисплеем

В большинстве случаев бюджетные камеры рассчитаны только для мониторинга в режиме реального времени. Иными словами, это визоры, которые позволяют наблюдать за рыбами, но не вести запись. С одной стороны это удобно: рыбак просмотрел область, убедился в наличии рыбы, приступил к сверлению лунки. С другой, иногда возникает необходимость просмотра определенной области, особенно когда рыбак обследует большую площадь на реке/озере, не может удержать в памяти, где именно рыба была наиболее активной.

Дисплей подводной камеры Lucky ff3308-8

Можно выбрать камеру, записывающую информацию на flash-карту. Оборудование с поддержкой внешнего накопителя стоит ненамного дороже стандартных моделей.

Подводная камера для зимней рыбалки – как выбрать, правила пользования, лучшие модели

Новые технологии, основное призвание которых – облегчить жизнь человека, не обошли стороной и рыболовов. Совсем недавно приходилось часами сидеть возле водоема и гадать, есть ли здесь рыба, а сегодня, воспользовавшись подводной камерой, можно без труда найти не только рыбное местечко, но и изучить особенности поведения каждой водной обитательницы.

Перед тем, как приступить к выбору столь необходимого для рыбалки девайса, следует определиться, какому производителю и какой модели нужно отдать предпочтение. Вариантов здесь всего два: сделать широкий жест и купить китайскую камеру известной марки (чаще всего сделанную в подвальном помещении окраины Пекин) или довериться отечественным производителям.

Как самостоятельно выбрать оптимальную модель

Подводная камера для зимней рыбалки должна обладать несколькими характеристиками, на которые и следует обращать внимание, выбирая верного спутника для рыбалки. Основных параметров немало:

подсветка (чем больше инфракрасных диодов, тем лучше – мощность освещения в условиях недостаточной видимости играет важную роль);
матрица (высокая чувствительность сделает картинку на экране четкой и яркой);
температура (для рыбалки в зимний сезон камера должна с легкостью выдерживать даже 20-ти градусную температуру);
обзор (здесь все зависит от личных предпочтений – при небольшом угле улучшится изображение, но площадь покрытия довольно маленькая);
кабель (для небольших водоемов вполне достаточно 15 м, а вот при рыбалке в крупных озерах придется потратиться на длинный кабель, не менее 20 м).

Помимо основных характеристик есть дополнительные функции – можно приобрести камеру, которая определит глубину водоема, температуру и запишет самые волнующие моменты рыбалки.

Как правильно использовать подводную камеру для зимней рыбалки

Сложностей в использовании подводной камеры не возникнет даже у начинающих рыболовов, впервые взявших ее в руки:

Взять кабель (он находится возле корпуса устройства)

Медленно и осторожно опустить в воду камеру (идеальное расположение объектива – на 5 см ниже наживки). Выбрав нужное направление зафиксировать объектив. Подождать несколько минут, чтобы вода успокоилась

Подождать несколько минут, чтобы вода успокоилась.

Все, устройство полностью готово к работе, можно наслаждаться наблюдением за проделками рыбы – дисплей передаст четкое изображение.

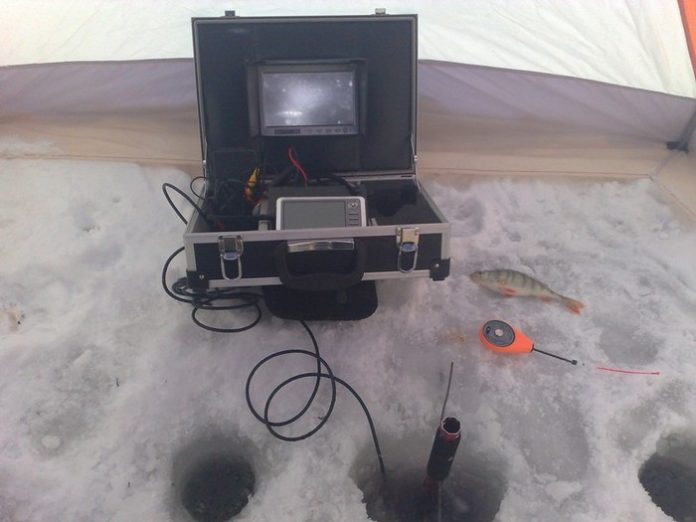

Обзор лучших камер для подводной зимней рыбалки Язь-52

Наибольшую популярность у рыбаков, не бросающих увлекательное хобби даже зимой, приобрели подводные камеры «Язь-52», представленные несколькими моделями. Основное достоинство устройств – простота в эксплуатации и многофункциональность. Производители позаботились о том, чтобы рыбакам не пришлось в мороз заниматься чтением инструкции и экспериментами с разными приспособлениями. Все, что нужно – подключить видео, питание и наслаждаться красотами подводного мира.

Основное отличие от предыдущей модели – увеличение мониторов (стали доступны 9-ти дюймовые экраны). Приятный сюрприз для поклонников этой марки – антибликовое покрытие, позволяющее даже в солнечную погоду детально рассмотреть картинку, и функция записи.

Специальная вставка в кейсе позволит не беспокоиться о транспортировке – повреждения устройства и комплектующих деталей полностью исключены. Диаметр камеры также претерпел изменения – теперь он всего 6 см, что особенно удобно при применении ледобуров небольшого диаметра.

Корпус также усовершенствовался, теперь он состоит из нескольких слоев алюминия и пластика. Плюсы изменения – хорошая обтекаемость устройства и отличная устойчивость при сильном течении. При необходимости можно установить небольшой груз, специально для него предусмотрено место крепления.

Производители прислушались к рекомендациям рыбаков и нанесли специальную разметку, которая поможет без труда определить глубину. Можно заказать также специальный козырек (только для этой модели), который защитит приспособление от солнечных лучей.

Язь-52 «Актив»

Уникальная портативная камера для зимней рыбалки сразу полюбилась не только новичкам, не привыкшим таскать за собой многочисленные устройства, но и профессионалам, предпочитающим компактные удобные девайсы. Несмотря на компактные размеры, камера для рыбалки в зимнюю пору сочетает в себе все функции обычных устройств.

В оригинальном корпусе расположились литий-ионная батарея и необходимая электроника, а кабель и видеокамера с легкостью переносят высокие морозы. Специальный разъем позволяет вставить SD-карту, а кнопка на корпусе – принудительно отключить ИТ-подсветку. При температуре до -25 градусов мощная батарея может работать не менее пяти часов.

Как сделать подводную камеру своими руками

Проявив смекалку, предприимчивость и изобретательность, можно без особых сложностей в сравнительно короткие сроки постараться сделать самодельную камеру для подводной съёмки, функционально мало чем отличающуюся от производственных аналогов, но стоящую гораздо дешевле.

Знаете ли вы? В Амазонке научились вылавливать электрического угря, способного нанести удар током в 500 вольт. Для этого в воду запускают большое коровье стадо, рыба все свои заряды использует на животных, не принося им вреда, после чего становится абсолютно безвредной для ловли.

Подбор материалов и инструментов

Главное в этом деле — правильно подобрать необходимые материалы, инструменты и другие компоненты, необходимые для сборки устройства, работающего под водой:

маленькая многофункциональная видеокамера с высоким качеством съёмки;
небольшой бокс с абсолютной герметичностью, соответствующий размерам камеры;
автомобильный аккумулятор;
кабель для удлинения на необходимое расстояние;
инвертор для преобразования тока;
монитор или мини-телевизор;
груз из свинца;
ультрафиолетовая диодная подсветка;
клей с высоким уровнем качества;
контейнер из прозрачного пластика;
лента для изоляции;
герметик.

Защита от воды

Герметичное состояние устройства — главное условие его функционирования под водой. Изоляция подводной видеокамеры от наименьшего доступа влаги должна быть на наивысшем уровне. Рекомендуется провести обработку всех частей, пребывающих под воздействием воды, силиконом или другим материалом с герметическими свойствами. После того как камера будет полностью собрана и помещена в специальный бокс, необходимо все стыки, отверстия качественно заизолировать герметиком — силиконом или специальным клеем.

При этом особенно нужно обратить внимание на изоляцию и надёжную фиксацию кабельного входа в контейнер, положение которого не должно изменяться в процессе функционирования устройства. Расстояние от объектива до стенки бокса должно оставаться минимальным, чтобы избежать образования конденсата, нарушающего видимость и способного спровоцировать поломку устройства

Важно! Перед использованием в природных условиях рекомендуется провести проверку комплекта на герметичность в ванной и на зимостойкость в морозилке холодильника

Только убедившись, что вода не попала внутрь, а корпус не треснул от низкого температурного режима, можно быть уверенным в пригодности устройства

Важно! Перед использованием в природных условиях рекомендуется провести проверку комплекта на герметичность в ванной и на зимостойкость в морозилке холодильника. Только убедившись, что вода не попала внутрь, а корпус не треснул от низкого температурного режима, можно быть уверенным в пригодности устройства. Читайте Ловля зимой на поплавок и подготовка снасти

Читайте Ловля зимой на поплавок и подготовка снасти

Технология изготовления

Собирать подводную видеокамеру следует пошагово:

Проверить работу камеры, после — монитора или телевизора, подсоединённых к видеокамере.
Исправную камеру поместить в специально приготовленный пластиковый бокс, надёжно зафиксировать. Она должна находиться горизонтально объективом вперёд.
Определить места для отверстий и прорезать, пропустить через них кабеля.
Свинцовый груз положить в контейнер к видеокамере, закрепив, чтобы он не двигался.
В определённом месте сделать отверстия для подсвечивающих ламп, вставить лампочки с подсоединёнными к ним проводами в эти отверстия. Провода от ламп подсоединить к кабелю от камеры. Все места соединений и стыков обработать специальным клеем и заизолировать.
Проверить ещё раз местоположение камеры, её работу, все ли провода подсоединены, включая провод от источника питания.
После контрольной проверки провести абсолютную герметизацию пластикового контейнера силиконовым или другим специальным изолирующим материалом.
Прикрепить к пластиковому боксу крепление в виде верёвки из искусственных материалов, не подвергающихся быстрому воздействию воды, чтобы было удобнее проводить спуск устройства в лунку.
Следует следить за состоянием аккумулятора и постоянно держать его заряженным.

Порядок сборки камеры

При наличии элементарных навыков с процессом справится любой человек, знающий устройство камеры.

Нижеприведённая инструкция поможет разобраться самостоятельно, а необходимость обращаться за посторонней помощью отпадёт.

Для начала нужно проверить исходное устройство на работоспособность. Если не происходят сбои, то можно приступать к следующему шагу.
