Обзор лодочных моторов Вихрь

Привод гребного винта

• 1 — 4.205-000 сб., корпус редуктора в сборе; 4.205-001, корпус редуктора (1);
• 2 — 2.202-019, штифт цилиндрический (2);
• 3 — 202 ГОСТ 8338—57, подшипник (1); 4.215-000, сальник в сборе (2);
• 4 — 4.216-700, сальник (1);
• 5 — 2.112-001, пружина (1);
• 6 — 2.202-006, пластина (1);
• 7 — 2.214-000, крыльчатка (1);
• 8 — 2.213-000, корпус водопомпы (1): 2.213-005, корпус (1); 2.213-003, стакан (1); 2.213-004, пластина (1);
• 9 — 4 ОКС ФОС ОСТ 1.11532—74, шайба пружинная (2);
• 10 — 4-34 ОСТ 1.13139—80, болт (2);
• 11 — 2.213-002, втулка (1);
• 12 — 2.200-003, втулка резиновая (1);
• 15 — 3315А5, гайка (1);
• 16 — 5 кд ОСТ 1.11532—74, шайба пружинная (1);
• 17 — 2.000-821, шайба (1);
• 18 — 2.000-007, палец (1);
• 19 — 2.000-009, втулка (1);
• 20 — 2.000-008, болт (1);
• 21 — 2.205-002, втулка (1):
• 22 — 2.205-003, кольцо уплотнительное (2);
• 23 — 2.000-802, шайба (3);
• 24 — 8 ОКС ФОС ОСТ 1.11532—74, шайба (3);
• 25 — 2.000-620, болт (3);
• 26 — 2.202-018, втулка (1);
• 27 — 4.202-021 01 . 07, Шайба (1);
• 28 — 2.202-013, втулка (1); 2.109-000, подшипник (1);
• 29 — 2.109-001, сепаратор игольчатого подшипника (1);
• 30 — 2.109-002, ролик игольчатый (20);
• 30 — 2.109-002, иголка (1);
• 31 — 2.202-016, 01 . 07 — шайба регулировочная (16 ступеней) (2);
• 32 — 8106 ГОСТ 6874—54, подшипник (1);
• 33 — 4.211-700, шестерня коническая, переднего хода (1);
• 34 — 2.202-028, муфта (1);
• 35 — 2.202-007, вал (1);
• 36 — 2.210-700, тяга реверса (1); 2.210-002, тяга (1); 2.221-000, рычаг (1); 3521А-4-13, заклепка (1);
• 37 — 4.211-701, шестерня коническая заднего хода (1);
• 38 — 2.212-000, стакан подшипника в сборе (1); 2.212-002, подшипник скольжения (1); 2.218-000, сальник в сборе (1);
• 39 — 2.219-000, сальник (1);
• 40 — 2.218-001, пружина сальника (1);
• 41 — 2.212-001, втулка (1);
• 42 — 2.212-003, кольцо уплотнительное (1);
• 43 — 2;212-004 кольцо уплотнительное (1);
• 44 — 4.202-020 вал-шестерня редуктора (1);
• 45 — 7204 ГОСТ 333—74, подшипник (1);
• 46 — 2.202-026 01 . 07, кольцо регулировочное (10 ступеней, 1 компл.);
• 47 — 2.202-029, пробка (3);
• 48 — 2.202-010, кольцо уплотнительное (3);
• 49 — 2.202-015, крышка редуктора (1);
• 50 — 3041А6-26-18, болт (7);
• 57 — 6 ОКС ФОС ОСТ 1.11532—74, шайба пружинная (7);
• 52 — 2.000-809, шайба (7);
• 53 — 2.202-004, винт (1).

Дополнительная информация

Из основных особенностей, на Вихре-30 недостаточно большие каналы для охлаждения, как следствие, при изношеной помпе мотор периодически перегревается, что ведет к сокращению ресурса двигателя.

При форсировке Вихря-30, можно достичь частоты вращения 8500 — 9000 об/мин в течение 30 секунд при использовании со скоростным винтом шагом 282 мм, но при этом сильно рвет гильзы в районе выхлопных окон, что в конечном итоге приводит к дорогостоящему ремонту. Чтоб хорошо форсировать двигатель, нужно избавиться от выхлопных окон, оставить как есть впускные окна, доработав напильником и наждачной бумагой продувочные каналы, введя в конструкцию ГБЦ с ГРМ, с парой выпускных клапанов на каждый цилиндр, можно снизить шумность и увеличить мощность.

Памятник мотору «Вихрь»

На Беломорской биологической станции Зоологического института РАН у мыса Картеш установлен памятник мотору. Табличка на небольшом бетонном обелиске гласит: «Мотору „Вихрь“ — с любовью и ненавистью».

Вычисление шага винта

Несколько элементарных формул позволят на практике выяснить – какой винт нужен именно Вам:

• Узнайте из инструкции к мотору Вашего судна, какое максимальное количество оборотов может он развить при полностью открытой заслонке дросселя (“полный газ”). Скорость вращения вала лодочного двигателя можно измерять тахометром. Как правило, она не должна превышать 5500 об./мин.
• Разгоните свое судно и лодочный мотор с выбранным винтом до максимальных оборотов на “полном газу”. Положение лодочного мотора должно быть обычным и рекомендованным для конкретных условий.
• Если скорость вращения вала Вашего лодочного мотора, при полностью открытой заслонке, меньше максимальных рекомендованных оборотов, то обратитесь к показаниям тахометра, и запишите их как верхний максимальный диапазон скоростей работы данного типа винта.

Пример:
Паспортные обороты двигателя = 5000-5600 об./мин.
Максимальные обороты двигателя = 5600 об./мин.
Показания тахометра = 4800 об./мин.
Разность = 800 об./мин.

Разность шага винта в 1 дюйм (2,54 см) соответствует примерно 200 об./мин. С учетом этого, разделим найденную в нашем примере разность между фактическими показаниями тахометра и максимальными паспортными оборотами двигателя на 200. Получим 4. На этом основании попробуйте использовать винт с шагом на 4 дюйма меньше, чем у данного винта. Теперь все должно быть в порядке.

https://youtube.com/watch?v=wyfYyoDP2aU

В действительности, обойтись одним каким-либо винтом нельзя. Если Вы собираетесь использовать свое судно как многоцелевое – для прогулок, рыбной ловли или для буксировки воднолыжников, например, то Вам потребуется, безусловно, больше, чем один винт.
Настоятельно рекомендуется всегда иметь с собой на борту запасной винт с полным комплектом крепежа.

Улучшение эксплуатационных характеристик “Вихрей”

Хорхордин Е.Г. Подвесные лодочные моторы. Улучшение эксплуатационных характеристик “Вихрей”. Справочник. – М: «Издательский Дом Рученькиных», 2004. — 112 с.В пособии систематизированы и обобщены рекомендации многих любителей – водномоторников по самостоятельной модернизации основных узлов и систем моторов семейства “Вихрь”. Приведены технические характеристики и способы установки на моторы дополнительного оборудования – генераторов, стартеров, тахометров. Подробно рассмотрены наиболее надежные варианты модификации систем охлаждения, смесеобразования, а также дистанционного управления и электрозапуска моторов. Приведен материал по усовершенствованию подвески и облегчению манипулирования мотором при подходе к берегу и на стоянке. Описаны характерные недостатки, присущие моторам “Вихрь” разных модификаций, и способы их устранения.Пособие предназначено для любителей – водномоторников и работников мастерских по ремонту подвесных моторов.

Двигатели “Вихрь” и “Нара”

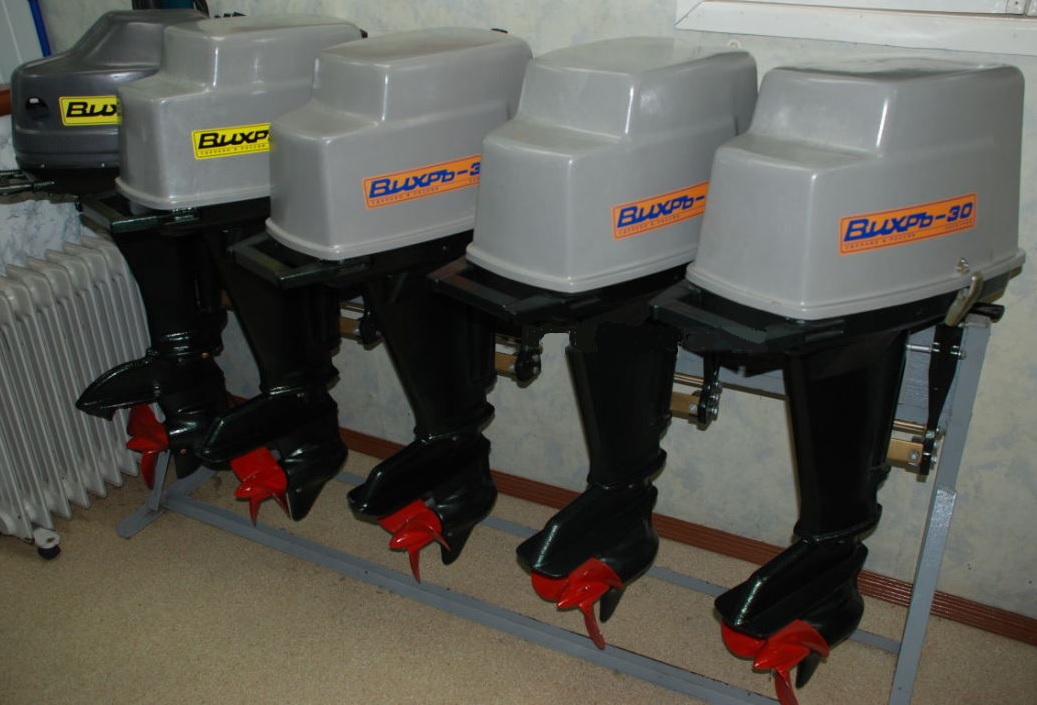

“Вихрь”

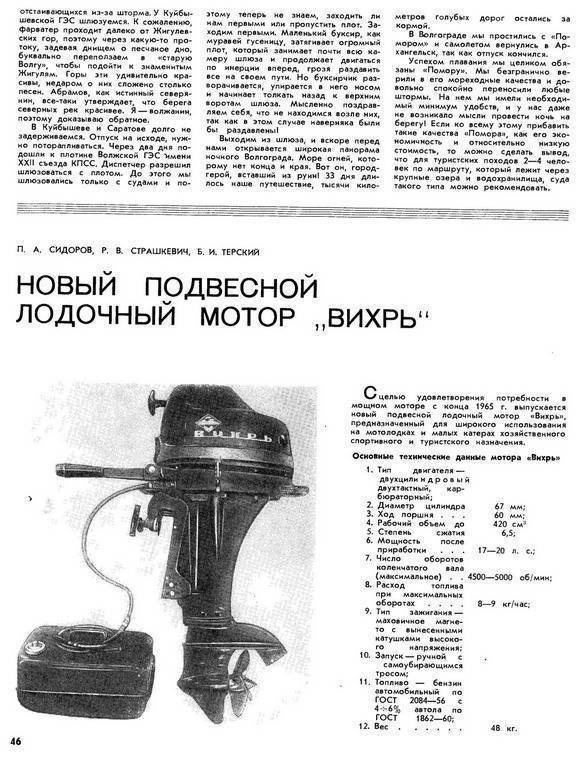

История производства моторов для лодок марки «Вихрь» началась в 1966 году. Пользуется успехом как у профессиональных спортсменов, так и у рыболовов, во многом, благодаря оптимальному сочетанию цена/качество.

Востребованные и модифицированные модели под индексами 30, 32М, 32Х, имеют следующие характеристики:

1. Ручной запуск с помощью румпеля.
2. Вместимость топливного бака – 22 литра.
3. Модернизированная система газораспределения.
4. Мощность двухцилиндрового мотора – 30 лошадиных сил.
5. Вес изделия – 49 кг.
6. Усовершенствованная система зажигания.

“Нара”

Моторы для лодок «Нара 4,7» выпускаются машиностроительным комбинатом в Наро-Фоминске и имеют следующие возможности:

• мощность – 4,7 л. с.;
• масса – 15 кг.;
• обороты – до 3600 об/мин.;
• вместимость бака – 1 л.;

Несмотря на малый вес и низкую вместимость топлива, представленная модель пользуется большим спросом, благодаря непривередливости в эксплуатации и простоте в монтаже конструкции.

ОБЩИЕ УКАЗАНИЯ

Общий вид

Подвесные лодочные моторы моделей «Вихрь» предназначены для установки на судах туристского или хозяйственного назначения весом не менее 130кг для моторов мощностью 25 л.с., а для моторов мощностью 30 л.с. – не менее 150 кг и высотой транца не более 405 мм и могут эксплуатироваться в любых водоемах, имеющих глубину не менее 0,8 м. Благодаря высокой мощности они могут обеспечивать движение на больших скоростях и буксировку водного лыжника. Подводная часть моторов выполнена из коррозийностойких материалов, поэтому моторы могут быть использованы как в пресной, так и в соленой воде с соблюдением рекомендаций, изложенных в данной инструкции.
Запуск моторов «Вихрь-М», «Вихрь-30Р», «Вихрь-25Р электрон», «Вихрь 30Р электрон» – ручной, с самоубирающимся шнуром. Запуск мотора «Вихрь-30» и «Вихрь-30 электрон» производится электростартером.
Реверсивный привод гребного винта обеспечивает передний и задний ход лодки, а также допускает работу моторов вхолостую.
Моторы имеют места подключения дистанционного управления (фиг. 2), деталями которого комплектуются лодки.

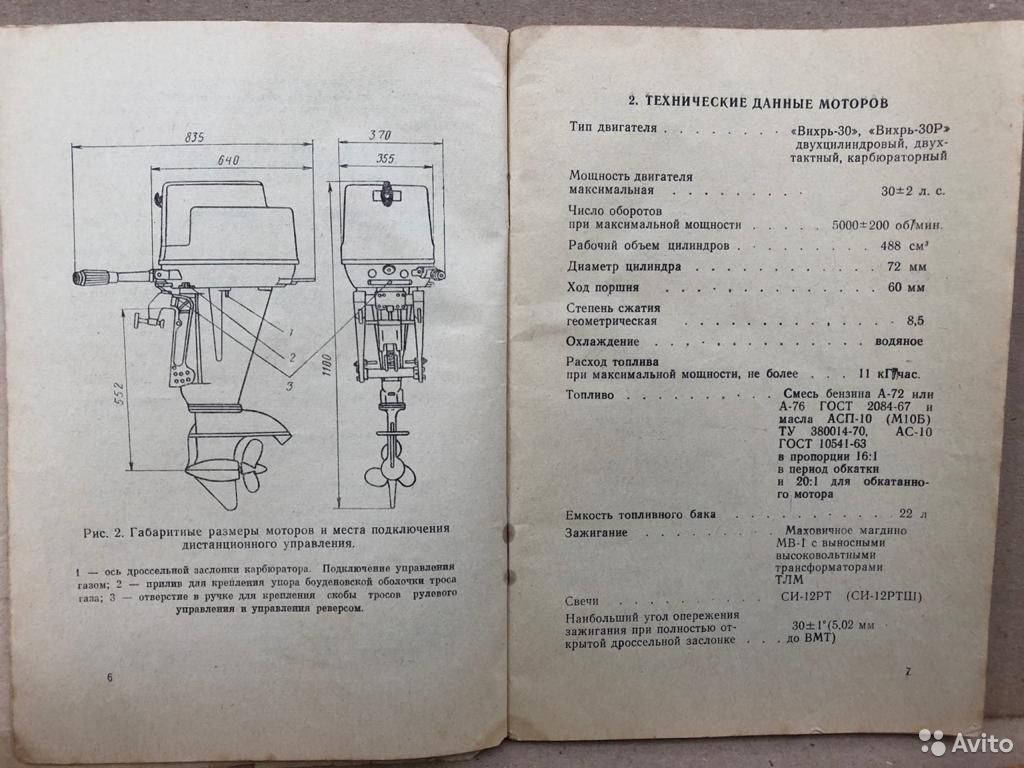

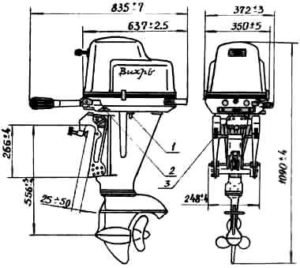

Фиг. 2. Габаритные размеры и места подключения дистанционного управления моторов:1- ось привода дроссельной заслонки карбюратора. Подключение управления газом;2- прилив для крепления упора боуденовской оболочки троса газа;3- отверстие в ручке крепления скобы тросов рулевого управления у управления реверсом.

Моторы оборудованы системой отбора электроэнергии к источникам сета, устанавливаемым на судне, и устройством для подзарядки аккумулятора в процессе работы двигателя.
В настоящем руководстве дано краткое описание моторов и необходимые указания по их эксплуатации. Исправная работа, экономичность и долговечность во многом зависят от технически правильного пользования моторов, при строгом соблюдении указанных в руководстве правил. Заводом ведется дальнейшая работа по усовершенствованию выпускаемых лодочных моторов, поэтому некоторые конструктивные изменения в руководстве могут быть не отражены. Категорически запрещается производить запуск мотора без погружения в воду.

При заправке бака топливом не забудьте влить в бензин масло в пропорции, указанной в руководстве, и тщательно его размешать. Езда, даже кратковременна, на чистом бензине приведёт к выходу двигателя из строя. На моторе между картером и карбюратором стоит ограничительная шайба. После окончания периода обкатки мотора (5 топливных баков0 необходимо снять ограничительную шайбу.
При запуске и прогреве двигателя не развивайте больших оборотов – это может привести к разрушению подшипников нижних головок шатунов и заклиниванию поршней в цилиндрах.
Перед остановкой мотора обязательно его охладите работой на малых оборотах в течении 2-3 минут.

https://youtube.com/watch?v=z2sqBS6ixN4

До истечения гарантийного срока владельцу лодочного мотора категорически запрещается вскрывать картер и редуктор. При нарушении данного условия эти узлы не будут приниматься на гарантийный ремонт.

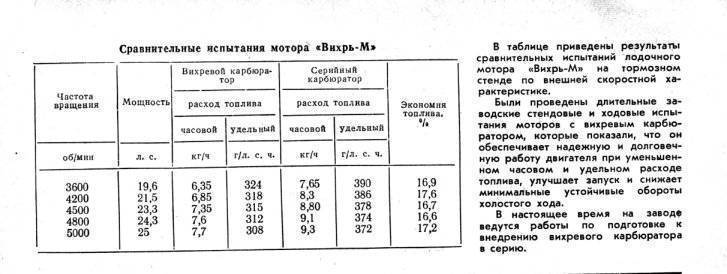

Re: Настройка карбюратора ПЛМ 2Т

05 фев 2013, 12:41

Олег, в обобщённой теме можно дать лиш общие краткие принципы. Разбирать тут конструктив и тонкости всех моделей не получится, вернее получится каша. По теме: карбы на ПЛМ до 30л.с 2т. точно, имеют достаточно примитивную кострукцию. Настройка сводится двумя винтами, винт качества смеси, им регулируется подача бензина в проходящий в мотор поток воздуха. И винт регулирующий частоту оборотов на Х.Х он упирается в рычаг дроссельной заслонки и приоткрывает слегка её.

Регулировка производится за несколько раз. Первоначально задаётся базовое положение регулировочных винтов. Винт качества выворачивается от упора обычно на 1,5-2,5об. а винт оборотов приоткрывает дроссельную заслонку приб. на 0,5мм. Далее заводим прогреваем мотор и добиваемся (регулируя винтом оборотов) устойчивую работу движка на минимальных оборотах Х.Х Далее резко прогазовываем мотор (опредилляем его отклик на подачу смеси) и начинаем постепенно заварачивать винт качества уменьшая подачу топлива тем самым обедняя смесь. Когда смесь будет очень бедной начнёт появляться провал при резком добавлении газа. При постепенном обеднении смеси так же начнут и обороты Х.Х снижаться. Их так же необходимо подправлять. Далее, добившись провала необходимо на четверть оборота обогатить смесь добившись отсутствия провала, подправить при необходимости обороты Х.Х и произвести пробную поездку ну хотя бы пару км.. Если замечаний нет вывернуть свечи и проверить их цвет. Если бенз нормальный они должны быть либо вашпе без налёта либо слегка подёрнуты соломенным цветом. Если свечи старые может быть соломенный или очень светло коричневый цвет. Если свечи тёмно коричневые или вашпе чёрные-копчёные смесь очень богата.

Вот пожалуй основной принцип для этих движков, остальное только личный опыт. Удачи в этом деле.

От: admin

Эта тема закрыта для публикации ответов.

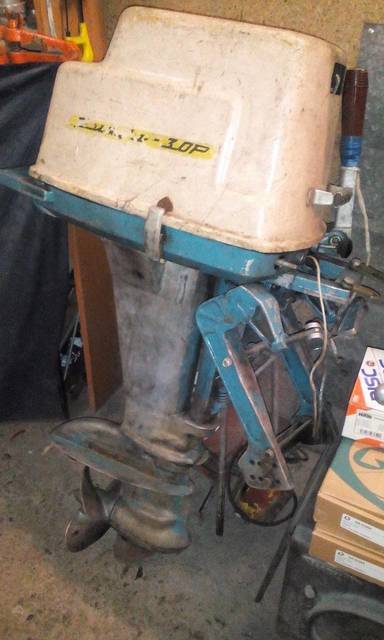

Технические характеристики

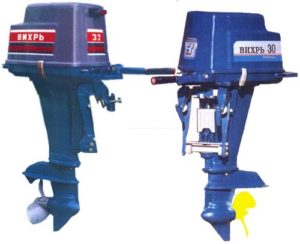

Данный вид мотора изготавливается с 1966 года на Куйбышевском моторостроительном заводе в Самаре. Сейчас завод называется ОАО «Моторостроитель», который продолжает выпуск подвесных лодочных моторов. Серийно на нем под маркой «Вихрь» выпускаются моторы:

1. «Вихрь-30Э».
2. «Вихрь-30Р».
3. «Вихрь-32».

По сравнению с зарубежными аналогами он имеет свои преимущества и недостатки, некоторые из них необходимо рассмотреть более детально. Выпуск модели мотора «Вихрь 30» начался в 70-х годах прошлого столетия. В комплект к основному мотору идет:

• канистра со шлангом;
• аккумулятор «6СТ»;
• руководство по эксплуатации.

При соблюдении правил, прописанных в технических документах, надлежащей обкатке, своевременном техосмотре, грамотной эксплуатации, моторы класса «Вихрь» любой модификации имеют ресурс 500 часов работы. На сегодняшний день лодочный агрегат имеет такие технические характеристики:

• тип мотора: двух цилиндровый, двухтактный;
• мощность 30 л.с.;
• рабочий объём цилиндров: 848 куб.см.;
• максимальное число оборотов в секунду: 5000;
• масса 45 кг.;
• емкость топливного бака 22 л.;
• передачи — F-N-R;
• система зажигания МБ-22;
• запуск двигателя: ручной или электрический;
• топливо: смесь бензина с маслом по соотношению 20:1;
• марка топлива 76-92;
• смазка: предварительным смешиванием.

Моторы донного класса выпускаются с ручным и электрическим запуском. Маркировка «Вихрь30Э» указывает на то, что этот двигатель комплектуется системой электронного запуска и имеет выпрямитель для зарядки аккумуляторной батареи.

Для стабильной и продолжительной работы аккумуляторной батареи при стационарном использовании на лодке или катере рекомендуется отключать плюсовую клемму даже при непродолжительных суточных стоянках. Не реже чем раз в месяц необходимо проводить технический осмотр батарей на:

1. Плотность.
2. Наличие электролита.
3. Необходимость производить подзарядку.

Пенополистирол экструдированный: вред или экологичность

Преимущества теплоизоляционного материала

Превосходство пенополистирола — это его стоимость, которая будет занимать не последнее место при решении вопроса о выборе материала. По сравнению со многими другими теплоизоляторами, он является наиболее выгодным при использовании с экономической точки зрения. В особенности если сравнить его неоспоримые достоинства и сопоставить их с его ценой. Вместе с тем пенополистирол является прочным и эластичным материалом, что значительно упрощает процесс монтажа. Так, теплоизолятору придается любая форма при разрезании его без помощи специальных инструментов. Для этого достаточно применять простую пилу либо обыкновенный ножик.

Данный материал не радиоактивен и не токсичен. В нем отсутствуют ядовитые волокна. По этим причинам работа с ним не представляет определенной опасности для здоровья людей. С пенополистиролом при его транспортировке, установке, эксплуатации и демонтаже можно обращаться без применения дополнительных защитных средств. Прикосновение к данному виду строительного материала не способно вызвать раздражение. Материал является безопасным для глаз и дыхательных путей человека или животных.

В процессе работы с материалом необязательно применять какие-либо средства защиты, то есть перчатки, специальные защитные очки, специальную одежду, маски, обеспечивающие поступление кислорода. Теплоизолятор имеет широкое распространение и в транспортном, и в гражданском, и в индустриальном строительстве. За все время эксплуатации материала, он претерпевал различные изменения в своем составе и структуре. При этом полезные свойства теплоизолятора были усовершенствованы, а ненужные уже отсутствовали.

Принцип действия мотора Вихрь 30

Являясь аналогом достаточно неудачного немецкого «Кёнинга», и пересобранная советскими умельцами, модель стала самым массовым двигателем, выпускающемся на территории страны. Такая популярность была обусловлена высокой на то время производительностью и универсальной для большей части суден пригодностью (рисунок 1).

Особые любители скоростного водного спорта устанавливали на лодку сразу два движка, достигая наиболее высокой для лодочного транспорта того времени отметки.

Рисунок 1. Внешние особенности двигателя

Технические характеристики Вихрь 30 сильно изменились за полстолетия, и мы расскажем о наиболее свежих моделях, датируемых 2000-2010 годами. Общие характеристики модели, впрочем, не поменялись.

Основные элементы

Устройство лодочного мотора Вихрь 30 идентично большинству движков данного класса ‒ двухтактовых карбюраторных. Движок не рекомендуется устанавливать на резиновые надувные плавсредства, ‒ они не предназначены для моторов-«тяжеловесов». Минимальный вес лодки, на которую он может быть установлен, составляет не менее полтора центнера. Отвечая на популярный пользовательский вопрос, сколько весит Вихрь 30, можно отметить, что эта отметка не превышает 50 килограмм (рисунок 2).

Количество лопастей винта ‒ 3. Для защиты от подводных препятствий вращение передается от редуктора через демпфер и шпонку срезного типа. Столкнувшись с преградой, шпонка срезается и срабатывает система предохранения двигателя. Чтобы снова запустить мотор, следует заменить деталь, что осуществляется достаточно быстро и не требует участия мастера. Предусмотрен передний, задний и холостой ход.

Рисунок 2. Основные конструктивные элементы мотора

Глубина, с которой можно начинать комфортное передвижение, составит 80 см. Мелководье затруднит передвижение, поскольку лопасти станут цепляться о дно и столкнутся с препятствиями в виде камней, веток деревьев или плотных водорослей, которые легко наматываются на винт и затрудняют ход.

Предельные обороты винта достигают отметки 8500-9000 в течение полуминуты. Однако при таких скоростях конструкция перегревается и падает ресурс движка. Поэтому количество желательных оборотов составляет 5000.

Мотор оснащается генератором переменного напряжения 12 В и мощностью 30 Вт. Исходя из заводского описания Вихря 30, генератор используется для напитки ходовых огней катера и заряда батарей.

Отдельная система охлаждения в конструкции отсутствует, для остужения мотора используется принудительный способ ‒ охлаждение корпуса проточной водой во время непосредственной работы. Чтобы охлаждение осуществлялось, конструкция предусматривает наличие водной помпы.

Характеристики

Крепеж двигателя осуществляется с помощью струбцины и упругих крепежных элементов. Для закрепления используется транец лодки или катера, находящийся сзади конструкции. Высота транца лодочного мотора Вихрь 30 не должна превышать 40,5 см.

Масса мотора Вихрь 30 составляет от 45,8 до 49 килограммов. Учитывайте, что при покупке уже ранее эксплуатируемого и подвергнутого починке не заводскими комплектующими движка, вес может быть меньше или больше заводских параметров. Это может сказаться на дальнейшей работе и технических характеристиках устройства.

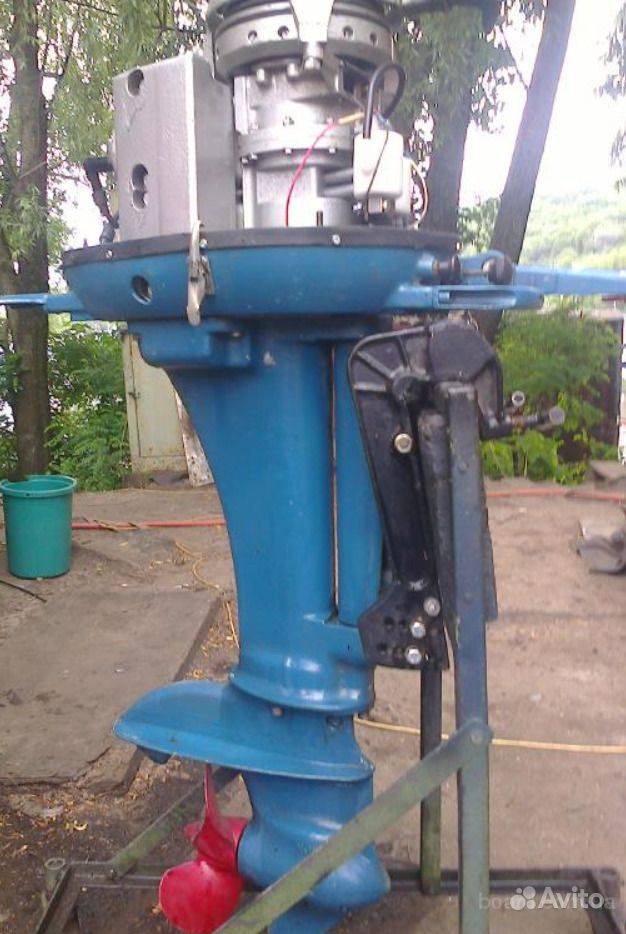

Двигатель

Модель имеет двухтактный карбюраторный движок на двух цилиндрах. Подвесной мотор Вихрь 30 оснащен защитным кожухом, предотвращающим механическое, водное и любое воздействие извне конструкции. По умолчанию осуществляется продувка трехканальная возвратно-петлевого типа. Свежая смесь поступает в картер через золотник с шайбами из текстолита. По схеме Вихрь 30 имеет настроенный выхлоп. Иными словами, модель имеет глушитель лишнего шума (рисунок 3).

Рисунок 3. Двигатель устройства рассчитан на длительные перемещения

Объем двигателя Вихрь 30 равен 488 кубам. Запустить устройство можно, использовав ручной самоубирающийся стартер или аварийный тросовый. В некоторых современных моделях, обозначенных приставкой «электрон» в названии, предусмотрен стартер автоматического типа. Следуя схеме, зажигание Вихрь 30 в электронных моделях осуществляется с помощью бесконтактного маховичного магнето (генератора постоянного тока, отвечающего за процесс создания искры) типа МБ-2. В ручных моделях зажигание производится с помощью прерывательного механизма, основанного на соединении подвижного и статичного контакта.

Отличающийся доступной стоимостью и способными удовлетворить опытного пользователя характеристиками, мотор Вихрь 30 не теряет популярности среди любителей водных прогулок. Способный служить десятилетиями при должном уходе, движок продолжает оправдывать свою репутацию.

Cфера применения и конструкция

Вихрь представляет собой марку моторов с подвесной конструкцией для лодок. Производство данных систем велось в период с 1966-2010 в городе Самара на заводе Кузнецов. В отличие от других моторов отечественного производства, Вихри обладают двумя типами модификаций: для контроля посредством румпеля и контроля посредством электронного стартера. Лодочный мотор линейки Вихрь представлен всего 3-мя основными моделями. Это:

• Вихрь 20.
• Вихрь-М, основная мощность которого составляет 25 лошадиных сил.
• Вихрь-30 Электрон.

Лодочные моторы типа Вихрь-30, Вихрь-М и Вихрь-20 были далеко не единственными моделями устройств. Под маркой Вихрь можно было встретить также лодочный мотор, который имел мощность в сорок, сорок-пять либо шестьдесят лошадиных сил. Однако данные образцы являлись чисто экспериментальными и выпускались ограниченной серией. Моторы данной марки создавались на основе стандартной схемы, имеющей месторасположение узлов в вертикальном виде.

Двигатель системы Вихрь — это карбюраторный аппарат двухтактного образца с двумя цилиндрами. Мотор оснащён дефлекторной продувной системой.

Описание технических характеристик 2-х моделей:

1. Вихрь-М имеет 3-х канальную технологию продува возвратно-петлевого типа.
2. Вихрь-30 Электрон имеет 3-х канальную продувку.

Вообще различий между Вихрь-30 Электрон и Вихрь-М достаточно немного. Различаются разве что глушитель по форме и выхлопная структура (Вихрь-30 Электрон обладает отрегулированной выхлопной системой). Картер заполняется новой смесью путём использования аппарата золотникового типа, оснащённого специальными шайбами на основе текстолита.

Максимальный объём изделия — 423 кубических сантиметра, Вихрь-30 Электрон и Вихрь-М имеют по 423 и 488 кубических сантиметра соответственно. Моторное топливо представляет собой бензиновую и масляную смесь. Зажигательная система активируется от машины магнитоэлектрического вида. Сам двигатель охлаждается на принудительной основе, путём использования забортной воды. Для такого случая предусматривается дозаторный насос, или помпа.

Запускается двигатель путём использования стартера ручного образца. Модель с тридцатью л.с. дополняется в комплекте электростартером стандартного образца. Ещё предусматривается запуск системы в аварийном режиме при использовании шнура стартового образца.

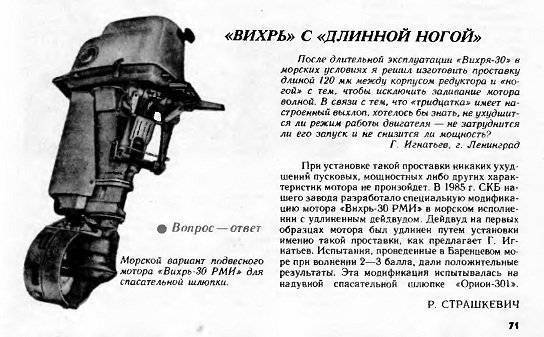

Труба дейдвуда, относящаяся к моторной части, является корпусом промежуточного характера и отвечает за связь редуктора, а также двигательной системы. Подвеска, оснащённая элементами с упругой структурой, и моторный элемент струбционого образца фиксируется на лодочном транце. Моторный редуктор обладает конической формой с одной ступенью и реверсивной системой. Конструкция детали представляет возможность для активации открытого хода.

Винт гребной с тремя лопастями. Вращательный момент системы передаётся от редукторного вала к самому винту — путём прохождения через шпонку и демпфер, являющиеся наиболее слабым элементом в передаче силового типа, реализующейся на пути от редукторной конструкции до редуктора.

Если винт ударится вдруг о какое-либо препятствие, находящееся под водой, то шпонка будет срезана, что позволит предохранить моторные детали от возможной поломки. Чтобы лодка продолжила своё движение, шпонка должна быть заменена.

Мотор сам управляется румпелем на расстоянии. Конструкция его включает в себя отдельный бак для бензина, ёмкость которого составляет двадцать два литра. Его можно расположить практически в любом участке судна. Двигательная часть прикрывается небольшим кожушком. Моторная система оснащена генератором тока переменного типа (уровень напряжения — двенадцать вольт, уровень мощности — тридцать вольт). Он отвечает за передачу энергии ходовым лодочным огням, а также за подзарядку аккумуляторов.

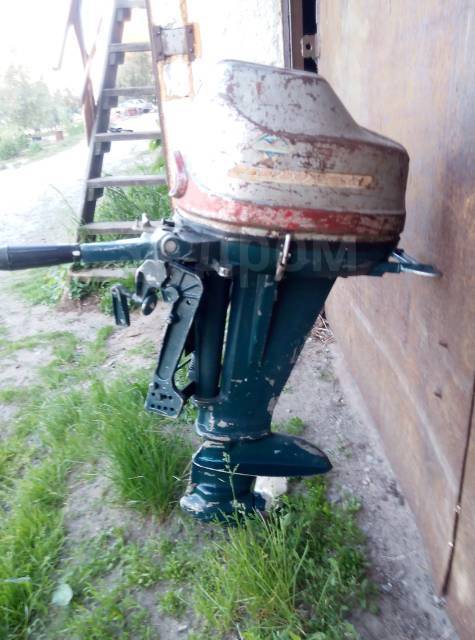

Лодочный мотор Вихрь 25

Вихрь – марка лодочных моторов, выпускаемых предприятием «Моторостроитель» (бывшее Куйбышевское объединение), расположенным в Самаре. Данные агрегаты являются подвесными и предназначены для эксплуатации вместе с судами хозяйственного и туристского назначения массой не более 130 кг.

Вихрь 25 был одной из наиболее востребованных модификаций моторов, выпускаемых на «Моторостроителе». Однако в настоящее время данные агрегаты сняты с производства.

Мотор построен по классической для этого сегмента схеме. Узлы в нем располагаются вертикально. Продувка у двигателя дефлекторная. В версиях с индексом «М» она двухканальная и петлевая. Впуск свежей смеси осуществляется через специальное золотниковое устройство, снабженное дисковыми текстолитовыми золотниками. Все агрегаты бренда «Вихрь» созданы по аналогичной конструктивной схеме. Главным отличием 25-сильной модели является уменьшенный диаметр цилиндров, что сказывается на конструкции поршней, глушителя, блоков цилиндра и точек крепления. Зажигание смеси выполняется от маховичного магнето.

Дейдвудная труба (промежуточный корпус) связывает редуктор и двигатель. На транце судна лодочный мотор закрепляется посредством струбцины и подвески, снабженной упругими элементами. Редуктор агрегата Вихрь 25 одноступенчатый и конический. Задний и передний ход обеспечивается за счет реверсивного привода гребного винта. Также мотор может работать вхолостую.

Вихрь 25 оснащается трехлопастным гребным винтом. Передача вращения к винту от выходного вала осуществляется через срезную шпонку и демпфер. Данные элементы считаются наиболее слабым звеном в цепи. В случае удара винта о препятствие или посторонний предмет шпонка срезается, что защищает от поломки главные элементы мотора. Однако для дальнейшего движения шпонку придется заменить.

Управление двигателем происходит дистанционно или посредством румпеля. Мотор снабжен местом подключения дистанционного управления. Сам двигатель закрывается кожухом, предохраняющем его элементы от грязи и посторонних предметов.

Также в состав агрегата входит генератор переменного тока на 12 В, посредством которого осуществляется заряд аккумуляторов и питание ходовых огней.

Модель можно эксплуатировать в водоемах с глубиной не менее 0,8 м. Большая мощность позволяет двигателю буксировать водного лыжника или двигаться на значительной скорости. Подводная часть агрегата Вихрь 25 сделана из коррозийностойких материалов, потому использовать его можно и в соленой воде.

Задний и передний ход лодки обеспечивается за счет реверсивного привода винта. Использовать мотор без погружения в воду запрещается.

Комплектация двигателя Вихрь 25:

• канистра или бак для топлива со шлангом;
• аккумулятор 6СТ-45;
• руководство по эксплуатации;
• пульт ДУ.

Мнение владельцев

Общее мнение о моторе «Вихрь 30» — это то, что он недорогой (бюджетный) вариант, используемый на лодках весом от 150 кг. Недостатки данного агрегата компенсируются дешевизной ремонта и комплектующих запчастей на него, а также:

• надежностью завода-изготовителя;
• стабильной работой двигателя при минусовых температурах;
• возможностью мелкого ремонта при наличии нужного инструмента даже в полевых условиях;
• хорошей скоростью передвижения по воде с использованием мотора «Вихрь 30».

Конечно, имеются и отрицательные отзывы. В основном это:

1. Жалобы на повышенный расход топлива.
2. Сильный шум при работе двигателя даже на холостом ходу.
3. Менее комфортное управление лодкой с применение мотора «Вихрь 30» по сравнению с импортными аналогами.

Рекомендуется в целях безопасности иметь автомобильный огнетушитель, аптечку и спасательные жилеты.

Вывод относительно приобретения такого мотора, судя по отзывам его владельцев, неоднозначный. Для сравнения можно взять автомобили отечественного производства. Есть скептики, они категорически не приобретают данный вид транспорта, а есть и искренние фанаты, которых не страшат гаражные механические работы по восстановлению или усовершенствованию своего любимого авто.

Преимущества

• Проверенная двухтактная компоновка, большой ресурс двигателя и комплектующие высокой прочности.
• Подводная часть изготовлена из материалов, устойчивых к коррозии, что позволило разработчикам адаптировать технику к пресным и соленым морским водам.
• Адаптация для мелководья и различных водоемов с разной жесткостью воды, высокая приспособленность к российским климатическим условиям.
• Двигатель запускается вручную, однако для быстрого запуска предусмотрено электронное зажигание.
• Гребной трехлопастной винт входит в базовую комплектацию.
• Румпельное управление с внятными и понятными переключателями, которые находятся под рукой.
• Простота установки и демонтажа, удобство переноски и перевозки благодаря небольшой массе и компактным габаритам.

Мотор Вихрь 30

Разработанный более полувека назад и ставший настоящей легендой, Вихрь 30 по сей день пользуется огромной популярностью среди любителей активного образа жизни: рыбалки, катерного и яхтенного спорта и водных путешествий, в целом. Начиная еще со времен СССР, движок вытеснил многие аналоги с рынка.

Несмотря на очень противоречивые отзывы, его популярность обусловлена высокой мощностью и низкой стоимостью, доступностью запчастей и легкой ремонтируемостью. Более детально об истории разработки, технических характеристиках, модернизации и том, какой стала модель в наши дни, мы расскажем далее.

Маховики

На моторах “Вихрь” и первых выпусках моторов “Вихрь-М” устанавливался маховике шестью магнитами, размещенными внутри обода с одинаковым шагом 60°. Для мотора “Вихрь” этот маховик имел номер 2.119-000, для мотора “Вихрь-М” -4.119-000.

С начала 1971 г на маховик не устанавливали два магнита (третий и шестой от шпоночного паза по часовой стрелке, если смотреть изнутри маховика), в результате чего шаг магнитов по ободу стал переменным (120-60-120-60°). Номера маховиков не изменялись. Поэтому, несмотря на внешнюю идентичность маховиков их нельзя переставлять с одного мотора на другой.

Основная причина этого состоит в различии угла опережения зажигания — у “Вихря” – 38°, а у “Вихря-М” – 30° (до ВМТ 7,87 и 5,02 мм соответственно). Такое изменение максимального угла опережения выполнено за счет разворота на 8° кулачка, который расположен на ступице. Поэтому на мотор “Вихрь” можно устанавливать только маховик 2.119-000, а на ” Вихрь-М” – 4.119-000. Внешне их можно отличить по расположению кулачка — на маховике 2.119-000 отверстие для крепления кулачка смещено от оси шпоночного паза на 10°, на маховике 4.119-000 – на 18°.

На моторы “Вихрь-М” и “-30”, оборудованные контактной системой зажигания МВ-1, и с ручным запуском устанавливаются маховики 3.119-700, с электрозапуском (с зубчатым венцом) -3.119-701. Эти маховики взаимозаменяемы; разница заключается лишь в наличии у последнего зубчатого венца. На “Вихрь-М” и “Вихрь-30”, оборудованные бесконтактной ЭСЗ (МБ-2), с ручным запуском устанавливаются маховики 4.121-000, с электрозапуском -4.121 -000-01; для системы зажигания МВ-1 они не пригодны.

Моторная лодка «Прогресс» плюс мотор «Вихрь-30»

М. М. Буньков, В. М. Гринпресс, Ю. М. Садовников, Журнал «Катера и Яхты», №5 (057), 1975г.Для проектирования оптимальных гребных винтов и надежных расчетов скорости мотолодок необходимо располагать данными по сопротивлению воды движению лодки при соответствующих нагрузках. Наиболее надежные данные могут быть получены в результате буксировочных испытаний этих мотолодок в опытовом бассейне. Подобные испытания ряда корпусов моторных лодок были проведены в бассейне ЦНИИ им. акад. А. Н. Крылова. В частности, были испытаны корпуса мотолодок «МКМ», «Крым», «Юг-2500», «Дракон», «Кафа-2500», «Днепр», «Лотос», «Казанка-5», «Прогресс-2» и «Прогресс-4». Ниже представлены результаты испытаний мотолодки «Прогресс-2».

Поддон

• 1 — 3.125-005, поддон (3.125-701 — поддон в сборе с ручками и колодкой 2 с шайбами и гайками 3—5);
• 6 — 3301А-4, гайка (5);
• 7 — 40 КС ФОС ОСТ 1.11532-74, шайба (5);
• 8 — 2,000-813, шайба (5);
• 9 — 2.125—005, накладка (1);
• 10 — 2.100-044, прокладка (1);
• 11 — 2.138-001, втулка (1);
• 12 — 4.125-011, обод (1);
• 13 — 3.100-045/2, прокладка (1);
• 14 — 4.125-013, заклепка (9);
• 15 — 2.000-808, шайба (18);
• 16 — 2.138-002, втулка (1);
• 17 — 2.000-201, кольцо уплотнительное (2);
• 18 — 2.100-030, шайба регулировочная (4-й ступени) (компл.);
• 19 — 3.100-065, кронштейн (1);
• 20 — 3041А-4-14, болт (1);
• 21 — 465Г05 ГОСТ 6402-70, шайба (1);
• 22 — 2.126-000, привод воздушной заслонки (1); 2.126-004, сектор (1); 2.134-000, ось в сборе (1); 3521А-3-18, заклепка (1);
• 23 — 2.100-006, тяга (1);
• 24 — 3315А-8, гайка (4);
• 25 — 3041А4-18-6, шайба (4);
• 26 — 2.000-802, шайба (4);
• 27 — 4.125-022, ручка задняя (1):
• 28 — 2.000-620, болт крепления ручек (4);
• 29 — 80КС ФОС ОСТ 1.11532-74, шайба (4);
• 30 — 2.125-026, шестерня (1);
• 31 — 2.000-300, штифт;
• 32 — 2X16-001 ГОСТ 397-79, шплинт (4);
• 33 — 2.126-003, замок (1);
• 34 — 3041А-5-20-16, болт (2);
• 35 — 2.000-821, шайба (2);
• 33 — 2.125-020, планка (1);
• 37 — 3041А4-14, болт (1);
• 38 — 2.125-007, упор (1);
• 39 — 4.129-000, замок в сборе (2);
• 40 — 3177А4-14, винт (4);
• 42 — 3041A3-12, винт (4);
• 43 — 2,165-700. фиксатор в сборе (1), 2.165-004, пластина (1), 2.165-003, пружина (1), БУ5.556Р ГОСТ 3722-60, шарик (1);
• 44 — 2,000-806, шайба (1);
• 45 — 665Г05 ГОСТ 6402-70, шайба пружинная (1);
• 46 — 5.20 ОСТ 131139-80, болт (1);
• 47 — 2.000-814, шайба (2);
• 48 — 2.125-008, ось (2);
• 49 — 565Г05 ГОСТ 6402-70, шайба пружинная (2);
• 50 — 3315А-5, гайка (2);
• 51 — 2.000-630, винт (2);
• 52 — 3177А5-12, винт (2);
• 53 — 4.125-012, рессора (1); — 2,118-000, румпель в сборе (1);
• 54 — 2.000-818, шайба (1 компл.);
• 55 — 2.118-004, шестерня (1);
• 56 — 2.125-013; кольцо (2);
• 57 — 2.118-003, валик (1);
• 58 — 2.118-001, румпель (1);
• 59 — 2.000-801, шайба (1)
• 60 — 2.146-000, рукоятка в сборе (1);
• 61 — 2.118-005, пружина (1);
• 62 — 2.118-006-01, колпачок (1);
• 63 — 2.128-000, ручка в сборе (1);
• 64 — 4.125-003, тяга (1);
• 65 — 4.125-021, ручка передняя (1);
• 66 — 4.123-001, штуцер (1).
