Самодельные лодки из фанеры

Важные моменты

Корпус

Важно знать, что корпус, как и остов, монтируют из заготовленных ранее элементов. Шпангоуты лучше несколько раз приложить к килю и, удостоверившись в правильности, производить фиксацию

Важно сделать все прочно, поскольку лодку нужно перевернуть перед тем, как обшить.

Внутренний контур

Чем надежней крепление футоксов, тем надежней вся конструкция. Два футокса и флортимберс образуют шпангоут. Снизу флортимберс нужно прикрепить к килю, а футоксы отходят в бок к бортам.

Форштевень

Его форма обуславливается высокими нагрузками, которым он поддается при движении лодки. Так что лучше всего делать этот элемент из прочных пород деревьев – дуб, вяз. Лучше выбирать цельную деталь, где присутствует природный изгиб. Но не менее функциональны элементы из нескольких деталей.

Важная роль форштевня

Киль

Этот узел наиболее элементарный – доска, толщина которой около 2,5 – 3 см. Длина изделия – около 350 см.

Также интересно: Как покрасить автомобильные диски.

Борт

Доски не стоит выбирать толще 5 см и длиннее 500 см.

Самостоятельно изготовленная лодка из фанеры своими руками принесет вам только радость, тем более что все необходимые чертежи и выкройки уже есть. Еще больше практических советов вы найдете в видео ниже.

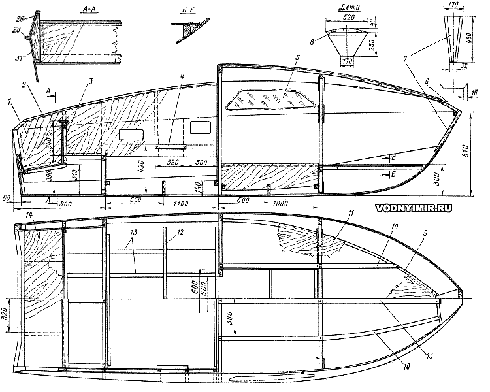

Конструкция мотолодки «Сом»

увеличить1 — внутренняя зашивка комингса и рецесса, δ=6; 2 — облицовочная рейка, 15×25, дуб; 3 — рейка 25×25; 4 — рейка 25х30 крепления сиденья рулевого; 5 — оргстекло, δ=5~6; 6 — брештук δ=20, сосна; 7 — форштевень, δ=24; 8 — бимс 16х60; 9 — опорная рейка 25х30; 10 — рейка 16х32; 11 — настил койки, δ=4~6; 12 — флор 20х135; 13 — днищевой стрингер, 20х25; 14 — настил подмоторной ниши; 15 — рейка 16х55; 16 — кница, δ=6; 17 — рейка 16х32; 18 — бимс 16х55, склеить из девяти реек 16х6; 19 — стойка-наличник двери, 16×55; 20 — обвязка транца 32х32; 21 — транец, δ=8~12; 22 — кница транца, δ=6; 23 — подмоторная доска, 160х32; 24 — рейка 25х25; 25 — буртик 25х25, дуб; 26 — рейка 20х25; 27 — переборка рундука, δ=4~6; 28 — комингс рубки, δ=6; 29 — лист обшивки борта; 30 — лист обшивки днища; 31 — ребро зашивки, 16х75.увеличить

Для обшивки желательно приобрести пятислойную (авиационную) водостойкую фанеру толщиной 6 мм. Потребуется 14-15 ее листов стандартных размеров 1525×1525 мм.

Работа начинается с соединения всех заготовок листов до нужной длины. Лучший способ — склеивать лист с помощью эпоксидного клея (либо на другом водостойком клее) «на ус»; необходимые рекомендации можно найти в книге «15 проектов судов для любительской постройки» или, например, в статье о постройке виндсерфера «Летучая рыба», опубликованной в «КиЯ» №82. Затем на внутренней стороне каждого листа наносят прямые взаимно перпендикулярные линии для разметки контуров согласно приводимым эскизам; эти линии будут необходимы также и для контроля при последующей сборке корпуса. Плавные кривые кромок можно прочертить по намеченным точкам при помощи тонкой гибкой рейки длиной не менее 3 м.

Листы обрезают по кромкам ножовкой с мелким зубом и прострагивают рубанком таким образом, чтобы при сшивке кромки стыковались по возможности с минимальным зазором; плоскости торцов фанеры приходится срезать «на угол» (как говорят судостроители — снимать с кромок малку).

Из остатков листов фанеры вырезают детали транца, переборки и шпангоутной рамки. При сборке корпуса эти узлы играют роль поперечных лекал.

Сборка начинается с соединения пары днищевых листов обшивки по килевому пазу. Отступая от кромки киля на 6 мм, на обоих листах проводят линию, которая будет служить центровой для сверления отверстий под проволочные скрепки. Сначала кромки соединяемых листов скрепляются через 75 мм. В носовой оконечности, где сопрягаемые кромки образуют линию форштевня, шаг между скрепками лучше уменьшить. В одной из соединяемых кромок отверстия могут быть просверлены сразу по всей длине, а в кромке второго листа отверстия лучше сверлить по месту — последовательно, участками длиной по 500-600 мм, иначе при изгибе кромок по кривой линии расстояния между отверстиями могут получиться рассогласованными.

Скрепки делаются из медной проволоки диаметром около 2 мм; нарезав кусочки проволоки длиной около 40 мм и изогнув их в виде глубоких скобок, скрепки вставляют с внутренней стороны обшивки в отверстия и снаружи скручивают концы плоскогубцами. На первых порах нет необходимости пытаться сблизить кромки соединяемых листов слишком плотно — это надо будет сделать непосредственно перед оклейкой пазов стеклопластиком.

Что понадобится для самостоятельного изготовления лодки?

Первым делом следует найти помещение, где будет проходить строительство. Есть несколько критериев, которые рекомендуется соблюдать для обеспечения наилучшего изготовления плавательного средства:

должно быть свободное пространство, в котором поместится готовое изделие, а вам будет удобно передвигаться во время работы;
обязательна вентиляция, поскольку важно соблюдать показатель влажности. Ведь вам предстоит работа с древесиной;
хорошо, если вы сможете регулировать температуру в помещении и поддерживать в нужном диапазоне

Особенно это имеет значение при строительстве в зимний период.

Чтобы создать чертеж, вам понадобятся:

• принадлежности для черчения;
• лекала;
• рулетка и линейки разного формата;
• картон и бумага для чертежей;
• бумажный клей;
• рейсшина;
• калькулятор.

При строительстве вам нужен будет следующий инструментарий:

• лобзик;
• топор и молоток;
• около 10 струбцин;
• шпатель и кисточки (разных форм, из металла и резины);
• шуруповерт;
• рубанок;
• отвертка;
• стамеска;
• пила и циркулярная пила.

Самодельный вариант лодки из фанеры можно изготавливать, имея такие материалы:

• лист фанеры – 150*150 см и 5 мм толщина;
• доску сосновую или дубовую;
• ткань из стекловолокна, чтобы оклеить корпус;
• шпаклевку для заделывания всех щелей;
• клей (водонепроницаемый);
• любую пропитку для древесины с водоотталкивающими свойствами (может быть олифа);
• краску;
• крепежные элементы;
• полосу из металла.

Для таких строительных материалов наиболее идеальными будут следующие размеры:

• полная длина – 450 см;
• ширина по наиболее широкой части – 105 см;
• высота – 40 см.

Лодка – незаменимый помощник рыбака

На чем можно сэкономить

При дефиците стеклоткани полоски из нее можно нарезать поуже, но все-таки шириной не менее 3 см, а надежно загерметезировать стык позволят и два слоя. В случае необходимости эпоксидку вполне заменит любой водостойкий клей, но при этом внизу по скуле надо будет приклеить рейку сечением 30х25 мм и организовать крепление днища с бортами на шурупах, располагая последние с шагом 100…150 мм. В этом случае рейку приклеивают сначала к борту (с выпуском за кромку примерно на 5 мм), а потом «снимают малку», то есть прострагивают ее для плотного прилегания к днищу.

Рейки к бортам можно прикрепить и без клея (только гвоздями или шурупами, предварительно промазав их краской). Но тогда придется увеличить размеры сечения реек примерно на треть, а размер книц — в два раза, вырезав их из доски толщиной не менее 30 мм (известно, что клееная деталь работает, как одно целое, а из сколоченных частей, как колхозники в колхозе (вроде бы и вместе, а…).

Неплохие подуключины получатся и из стальной трубки, которую надо будет приварить к планке и прикрутить болтами М8. Если есть трубки слишком большого диаметра, то в них следует вставить вкладыши из пластмассовых бутылок. С такими вкладышами уключины не скрипят, и мне кажется, что с ними даже грести становится легче. Диаметр осей уключин больше 12 мм делать не стоит, а меньше 10 мм — как-то не совсем практично.

Фанеру (если нет нужного формата), как уже говорилось, можно стыковать не заусовывая, а просто встык, положив снаружи одну полоску стеклоткани, а изнутри планку 20х50 мм.

Лодки из фанеры под мотор

Лодки под мотор особо не отличаются своими конструкционными соображениями, по сравнению с лодками, предназначенными для движения под веслами или под парусом. Отличие заключается лишь в организации места для крепления двигателя. Как правило, на корме крепится транцевая доска, где и устанавливается лодочный мотор.

Отдельные конструкции маломерных судов оснащают и другими элементами, такими как кокпит, палубные стрингеры, боковые стрингеры и др. Для улучшения устойчивости и непотопляемости, в плавсредствах предусматриваются специальные промежутки, которые заполняются монтажной пеной. Подобный подход позволяет исключить возможность затопления лодки, если она опрокинется.

Как делаются самодельные лодки из фанеры?

Небольшое, устойчивое, способное поднимать на борт 2-3 человека и одновременно легкое судно, имеющее возможности хождения, как с помощью весел, так и мотора или паруса, вполне возможно, создать и без специальной подготовки, ибо лодки такого класса создать по плечу и новичкам. И именно для таких самоделок, применяющих самые простые инструменты и ограниченных в средствах, самым доступным материалом является фанера.

Прочный и одновременно легко поддающийся обработке как с помощью электрических, так и ручных инструментов фанера очень широко применяется не только в строительстве маломерных судов, но и вполне солидных морских яхт.

При этом для маломерного судна фанера как нельзя лучше может реализовать возможность установки лодочного мотора, способного развивать вполне приличные скорости.

Инструменты и материалы

Как ни странно, для самостоятельной постройки лодки самым необходимым условием является правильно подобранное помещение, в котором свободно можно расположить лодку, при этом обязательным условием является наличие вентиляции и при работе в холодную пору года отопления, способного поддерживать комфортную температур для работы и не допускать перепадов температуры воздуха.

При изготовлении чертежей понадобятся:

• чертежные принадлежности:
• карандаши;
• резинки;
• лекала;
• длинные металлические линейки и большие треугольники;
• рейсшина;
• картон и чертежная бумага;
• клей для бумаги;
• калькулятор;

В процессе постройки будут нужны:

• электрический лобзик;
• молоток;
• топор;
• струбцины (и скорее всего, очень много – как минимум 10 штук);
• кисти, шпатель металлический, шпатели резиновые;
• шуруповерт;
• рубанки ручные или электрорубанок;
• отвертки;
• стамески;
• степлер;
• пилы ручные и электрическая циркулярная пила;

В качестве материалов для изготовления рекомендуется:

• фанера стандартных размеров 1,5м *1,5м;
• доски – сосновые, дубовые:
• ткань для оклейки корпуса;
• шпаклевка для заделывания трещин и стыков листов;
• специальный водонепроницаемый клей;
• олифа натуральная или водоотталкивающая пропитка для дерева;
• краска масляная (в случае если владелец приверженец традиционного способа окраски корпуса) или специальная эмаль для корпусов суден;
• гвозди, шурупы, саморезы;
• металлическая полоса, металл для уключин и креплений;

Параметры будущей лодки

Оптимальными параметрами для лодки из фанеры толщиной 4-5 мм является:

1. общая длинна корпуса от носа до транца 4.5 метра;
2. ширина поверху в самом широком месте корпуса – 1,05 метра;
3. глубина лодки – 0.4 метра.

Из чего состоит лодка

Главным элементом каркаса лодки является киль – основание, на которое крепятся все остальные части корпуса.

Нос лодки, образуемый форштевнем, крепится с одной стороны, а в корме – ахтерштевень. Это элементы, отвечающие за продольную жесткость конструкции. Они могут быть как из цельного дерева, так и составными – склеенными отдельными частями, и закрепленные гвоздями или шурупами.

Изгибы корпуса и поперечные формы образуются благодаря шпангоутам – поперечным элементам корпуса, придающим ему дополнительную жесткость. Доски поверху форштевня и ахтерштевня, соединенная со шпангоутами по обеим сторонам образуют борта.

Полученный таким образом каркас обшивается поверху фанерой.

Внутри лодки делается настил – слань, он, выполняет роль нижней палубы для того, чтобы не становиться на днище лодки.

Лодки из фанеры под мотор

Лодки для использования мотора, принципиально не отличаются от тех, которые предназначены под весла или парус. Основное отличие здесь заключается в том, что для крепления двигателя видоизменена корма – у них установлена транцевая доска или транец из многослойной фанеры, способной выдержать крепление двигателя.

Отдельные более современные лодки могут иметь и другие элементы маломерных судов такого класса – кокпит, палубные стрингеры, боковые стрингеры. Для обеспечения плавучести в таких лодках предусматриваются герметичные ниши для заполнения пеной способные держать лодку на поверхности в случае опрокидывания.

Пайольные надувные лодки ПВХ

Пайол — съемный деревянный настил, укладываемый на дно надувной лодки ПВХ. Есть и еще один термин, обозначающий эту деталь лодки — слань, но он не прижился в языке современных производителей ПВХ-лодок. Пайол в ПВХ-лодках выполняет сразу две функции: во-первых, это жесткий продольно-поперечный формообразующий элемент, а во-вторых, он служит для создания ровного дна, удобного для нахождения на нем экипажа.

Осмотр пайола. На этапе проверки в магазине пайольной лодки ПВХ — это второй класс лодок нашего условного деления — алгоритм проверки практически такой же, как и у первой группы лодок. Добавление к процессу осмотра лодки перед накачиванием одно — осмотр элементов пайола У разных производителей, конструкция элементов пайола может несколько различаться.

Различий два. Первое — материал изготовления пайола. Это могут быть панели из алюминиевого профиля или листы водостойкой фанеры. У каждого из материалов есть свои плюсы и минусы. Алюминий легче, но если он даже окажется немного деформированным, то панель подлежит замене.

Второе — разница в технологии окантовки. В одном случае элементы пайола могут стыковаться через промежуточный съемный алюминиевый профиль. А в другом случае профиль уже установлен на пайол при помощи заклепок или саморезов и является окантовкой элементов пайола. Как правило, съемные профили после нескольких циклов сборки-разборки лодки приобретают посадочный люфт, что не здорово. Поэтому, если элементы пайола уже имеют окантовку, то такая конструкция явно предпочтительнее. Также предпочтительнее будет выглядеть и алюминиевая окантовка по боковой части элементов пайола — именно на них будут фиксироваться стрингера.

Главное при покупке проконтролировать состояние всей окантовки и в дальнейшем регулярно контролировать и предотвращать возможное появление люфта. Пайольные лодки, имеющие U-образную форму баллона, производитель рекомендует накачивать в следующем порядке (пока не касаемся особенностей подготовки лодок ПВХ, оснащенных пайолом-книжкой, речь пойдет о лодках с секционным пайолом).

На первом этапе баллону придается лишь «форма» (по аналогии с маленькими гребными лодками), то есть баллон должен быть очень мягким на ощупь для того, чтобы на днище легко можно уложить фанерный, или алюминиевый пайол, разместить и хорошо расправить аэрдек — или «вставку низкого давления».

Обращаю особое внимание — на этом этапе мы пока не надуваем кильсон! Airdeck можно перевести с английского как «воздушная палуба». Что достаточно близко по смыслу к настоящему значению этой конструкции

Это полноценная замена пайолу, целиком выполненная из ПВХ. Благодаря особой конструкции внутренних связей, обеспечивающих параллельность двух наружных слоев ПВХ-ткани, получается своеобразный надувной матрас. Он имеет достаточную жесткость, обеспеченную внутренним давлением около 0,8 атм, чтобы выступать в роли формообразующего элемента лодки, но в отличие от жесткого пайола в зависимости от применяемого материала может быть в несколько раз легче.

Кильсон — еще одно заимствование из большого флота — «продольный брус, который кладут поверх киля внутри судна». В ПВХ-судостроении надувной формообразующий продольный элемент, который располагается под пайолом и создает необходимое натяжение днища надувной лодки ПВХ, обеспечивая тем самым его форму. Как правило, кильсон проходит по всей длине лодки и имеет форму ассиметричного веретена, утолщение которого смещено в сторону носа лодки. Здесь следует отметить, что разработаны конструкции больших ПВХ-лодок (5 и более метров), где в качестве кильсона используется не надувная, а разборная деревянная или пластиковая конструкция.

Тестирование лодки

После самостоятельного изготовления лодки следует выйти на ней на водоём и обязательно провести тестирование. Проверяя скоростные характеристики, необходимо создавать условия по максимуму приближённые к реальности. Кроме того, проводится тестирование с разным уровнем нагрузки.

В данном случае можно использовать самостоятельный выход и с двумя людьми на борту. Однако желательно, чтобы общий вес не превысил 150 кг. Измерить скорость можно GPS навигатором.

Важно учитывать, что моторы с небольшой мощностью (5 л.с.) сложно переносят увеличение нагрузки. Данная ситуация усугубится, если лодка будет слишком короткой.. Поэтому для подобных моторов рекомендуемая нагрузка не превышает показатель 90-100 кг, иначе будет невозможно перейти на режим глиссирования

Достаточная длина лодки и хороший мотор позволят с лёгкостью выходить на глиссирование даже при полной загруженности (150-160 кг)

Поэтому для подобных моторов рекомендуемая нагрузка не превышает показатель 90-100 кг, иначе будет невозможно перейти на режим глиссирования. Достаточная длина лодки и хороший мотор позволят с лёгкостью выходить на глиссирование даже при полной загруженности (150-160 кг).

Создание чертежей

Чертежи — это неотъемлемая часть работы. Потому что весь процесс всегда начинается с грамотно составленных схем, предназначающихся для самостоятельной постройки. Если вам сложно рисовать эскизы или нет желания, воспользуйтесь готовыми схемами, которых полно в интернете. Составляя чертежи, проявите максимальную внимательность и не пропустите никакой детали. Сделайте несколько эскизов будущей лодки по следующим правилам:

1. Сначала наведите прямую линию, которая условно разделит судно на две продольные половины. Это нужно, чтобы обе половины были абсолютно симметричными.
2. Затем на основной линии отмечаются две черты — это корма и нос.
3. Начертить две линии, обозначающие боковины.
4. Теперь рядом со всеми линиями указываются размеры.
5. После чего отталкиваясь от линий, начертите нос, корму и боковины.
6. Затем составьте другой чертеж, на котором указывается вид сбоку. Наметьте глубину лодки, размеры ребер жесткости и расстояние между ними.

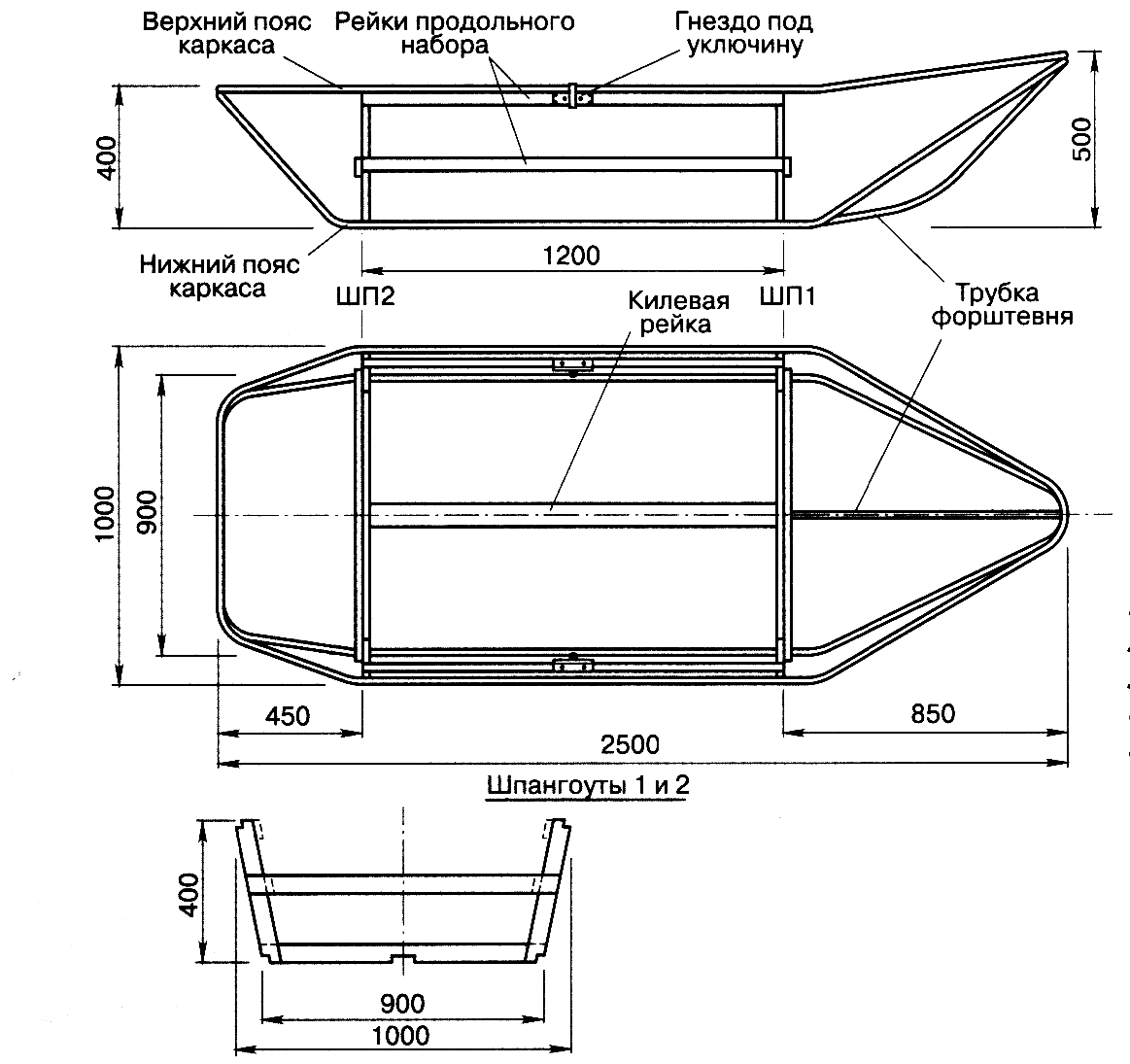

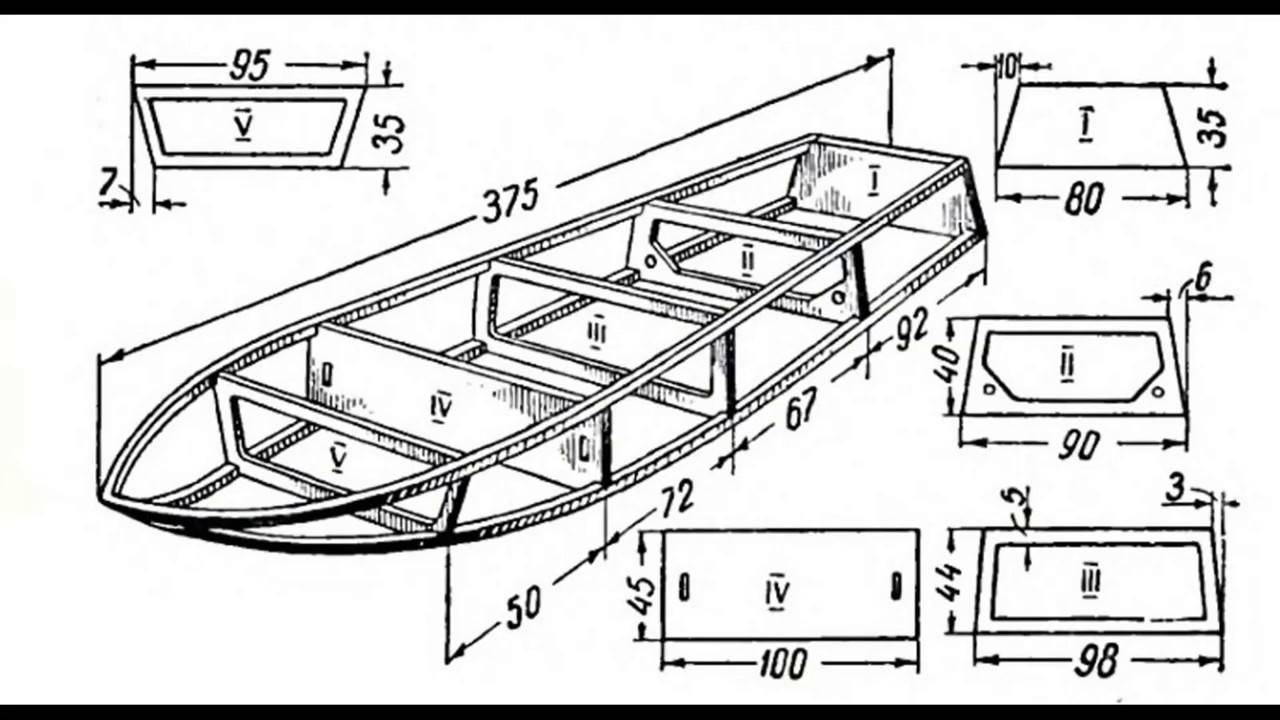

Размеры и чертежи

Первое, что нужно сделать – определится с размерами лодки. Будем делать лодку 3000 мм длиной, 1400 в ширину и 500 мм высотой. Определимся с длиной основы каркаса. Для этого нам нужно знать длину лодки, два угла а и b, высоту лодки.

Длину и высоту мы знаем – 3000мм и 500 мм. Угол а – 100, угол b – 120.

Зная эти значения посчитаем длину основы каркаса.

L=3000-(h*tg(a-90)+h*tg(b-90))=2623,где h-высота лодки

Теперь найдем длину носа и транца. Поскольку они находятся под наклоном, то их длина будет больше чем высота лодки.

L транца= √(〖(h*tg(a-90))〗^2+h^2 )=508

L носа= √(〖(h*tg(b-90))〗^2+h^2 )=577

Нужно определится с шириной дна. Возьмем половину от ширины лодки – 700 мм. Нижняя ширина транца будет на 10% меньше, т.е. 630 мм. Максимальной ширины лодка достигает в 1/3 от транца.

В нашем случае, максимальная ширина будет на расстоянии 1000 мм от конца лодки. Таким образом, трансформируем брус, так что бы максимальный изгиб был в точке 1/3*длину лодки от транца.

Длина фанеры для борта будет равна длине трансформированных брусов (верхнего и нижнего соответственно). Ширина будет ровная длине носа с одной стороны и длине транца с другой.

Остальные размеры зависят от ситуации.

Сборка

Чертеж в натуральную величину

По сделанным отметкам осуществляется выпиливание необходимых деталей – для этой цели лучше использовать ручной лобзик, так как фанера достаточно тонкая и сделать ровный распил прямых линий электрической пилкой будет сложно;

Сборка корпуса

После того, как основные детали выпилены — можно приступать непосредственно к сборке. В первую очередь собирается нижняя часть лодки — части корпуса стягивается посредством медной проволоки, а чтобы внутренняя часть сохранила свою форму — одновременно вставляются носовые и кормовые поперечины;

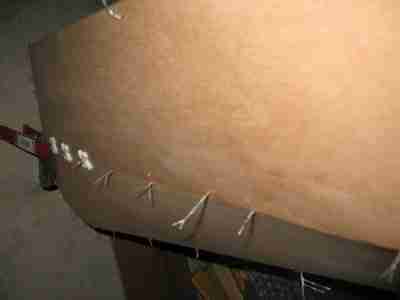

Крепление посредством проволоки и крестиков

Зафиксированные части склеиваются посредством эпоксидного клея. Чтобы проклеить швы — необходимо добавить в него опилки, полученные в результате распила фанеры. Таким образом, клей практически не даст усадки и швы получаться ровными. Одновременно вся внутренняя поверхность оклеивается стеклотканью таким образом, чтобы структура ткани была полностью пропитана клеем;

Склеивание швов и пропитка поверхности стеклотканью

• По истечению срока высыхания клея, наружная часть корпуса подвергается обработке – закруглению и шлифовке швов, удалению временных креплений и тд. Затем осуществляется оклейка корпуса стеклотканью снаружи;
• Верхняя палуба собирается из реек, материал и толщина которых — указаны в проекте. В качестве временной фиксации можно использовать клеевой пистолет. После сборки поверхность палубы покрывается стеклотканью и пропитывается смолой. После высыхания внешнего слоя палуба оклеивается стеклотканью изнутри;

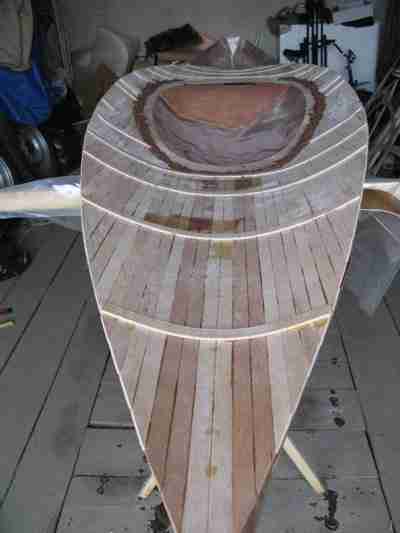

Сборка палубы из реек

Перед соединением корпуса и палубы осуществляется монтаж пяточных упоров – чаще всего это осуществляется путем приклеивания деталей к корпусу;

В первую очередь корпус и палуба склеивается изнутри смесью клея и стружки. Затем оклеивается наружная сторона шва – после высыхания клея швы шлифуются, и собирается кокпит, материалом для которого могут послужить остатки фанеры;

Склеивание палубы и корпуса

Накачиваем баллоны лодки ПВХ

Для этих целей можно использовать и ножной насос из комплекта поставки лодки, а можно и специализированный (!) электрический. О применении этих насосов говорилось несколько ранее. Для этого необходимо подобрать из комплекта переходник, обеспечивающий надежную фиксацию и в гофрированном шланге, и в клапане. Если переходник где-то входит слишком свободно, то его диаметр можно увеличить несколькими оборотами изоленты или скотча. Если переходник не входит в гофрированный шланг, то эту часть шланга можно слегка нагреть в кипящей воде.

После этого все прекрасно встанет на свои места. Выполняем все подключения и заполняем баллоны воздухом до принятия формы. Устанавливаем пайол или надувной вкладыш, остальные элементы конструкции лодки ПВХ. После этого следует накачать герметичные отсеки баллона и кильсона до рекомендованного значения. Рекомендованное значение, естественно, определяется специальным манометром, который можно купить и использовать для контроля наполнения баллонов.

В конструкции некоторых электрических насосов уже имеется встроенное устройство определения давления воздуха, работая с таким насосом можно обойтись и без отдельного манометра.

Есть и еще один способ, косвенно дающий представление о параметрах давления в лодке. Если ваш ножной насос не предусмотрен для накачивания аэрдеков, то работая им, что называется «до упора», человек весом около 70 кг как раз и сможет создать предельное давление на уровне рекомендованных производителем значений. Но все же лучше хотя бы один раз проверить свои навыки «надувательства» с помощью манометра…

После накачивания лодки ПВХ до рекомендованных значений обязательно закрываются крышки воздушных клапанов и надежно затягиваются.

Преимущества использования фанеры для изготовления лодки

Фанера является легким, доступным и универсальным материалом, который может использоваться для различных строительных и ремонтных работ. К преимуществам использования фанерных листов для изготовления лодки следует отнести:

1. Прочность и легкость. Готовая конструкция из фанеры получается невероятно легкой, чем цельная древесина. При этом прочность клееного шпона практически не уступает дереву.
2. Устойчивость готовой конструкции. Фанерные листы имеют четкие геометрические пропорции, что не только делает разметку и монтаж простым, но и гарантирует отличный показатель устойчивости лодки.
3. Доступность. Фанера является доступным материалом, поэтому и лодка на ее основе обойдется недорого. К тому же дополнительно может потребоваться только специальный клей, отделочные материалы и простые инструменты.
4. Аккуратный внешний вид. Фанерная лодка получается очень аккуратной, и ничем не уступает покупным конструкциям.
5. Простота изготовления. Самостоятельно изготовить лодку из фанеры сможет каждый человек, обладающий хотя бы минимальными столярными навыками. При этом строительство займет от одного до нескольких дней в зависимости от сложности конструкции и интенсивности работы.

Чтобы конструкция из фанеры получилась прочной, устойчивой и долговечной, особое внимание следует уделить предварительным расчетам. Если есть хотя бы малейшие сомнения в своих силах, лучше использовать готовый чертеж

Подробное описание изготовления лодки из фанеры можно найти в видео:

Составление чертежа

Составление чертежа фактически самый главный этап постройки судна. В отдельных случаях рекомендуется использовать чертежи, выкладываемые на сайтах и находящиеся в открытом доступе. Но и здесь необходимо проявлять максимальную внимательность и представлять все этапы роботы и составные элементы судна.

Масштабный чертеж рекомендуется строить на миллиметровой бумаге, такое построение позволит просчитать все детали корпуса.

Этап построения общего эскиза чертежа можно представить следующим алгоритмом:

• проводится осевая или диаметральная плоскость, это линия, делящая корпус по длине на две равные части. Поскольку лодка имеет симметричное изображение, то чертеж требует идеальной подгонки всех элементов.
• диаметральная плоскость (ДП) делится на одинаковые отрезки, это будут места расположения шпангоутов;
• вычерчивается вертикальная проекция лодки и проекция вид сверху;
• по поперечным линиям вычерчиваются планы шпангоутов;
• проверяется согласованность расположения и масштабы всех элементов.
• Составленный эскиз шпангоутов вычерчивается в масштабе 1:1, чертеж вычерчивать в таком масштабе рекомендуется на жесткой бумаге или картоне, делается это для облегчения переноса на фанеру или дерево.
• Плавность изгибов рекомендуется производить по отмеченным точкам с помощью металлической линейки, от борта к килю.

Полученный чертеж после складывается по диаметральной плоскости и проверяется на симметричность. Обе стороны должны идеально повторять контуры друг друга.

Как переносить изображение с шаблонов на дерево

После проверки симметричности всех деталей они переносятся на картон. Такой картонный шаблон необходим для облегчения изготовления элементов из дерева. Шаблоны переносятся на дерево с точным соблюдением контуров, при этом не допускается добавление дополнительных припусков и увеличение размеров.

При переносе шаблонов на доски нужно соблюдать порядок расположения волокон, чтобы они как можно меньше шли поперек.

Единственным исключением может быть увеличение размеров футоксов, их можно делать длиннее, поскольку они впоследствии будут сверху обрезаться.

Моторное плавательное средство

Придерживайтесь дальнейших рекомендаций, и у вас будет работоспособная лодка из фанеры своими руками, а чертежи и выкройки под мотор 2.5 л.с.  представлены ниже. Особых отличий между моторным, парусным или весельным вариантом нет. Конструкция остается в принципе одинаковой. Все, что отличается – это оборудование места, где будет находиться мотор. Для этого на корме монтируют транцевую доску, на которую ставится двигатель для строящегося транспортного средства.

Интересная статья: Как сделать бизиборд для девочки.

Обеспечение лучшей плавучести и непотопляемости достигается благодаря особым пустотам, которые нужно заполнить пеной для монтажа. Это необходимо для того, чтобы предотвратить затопление в случае переворота средства.

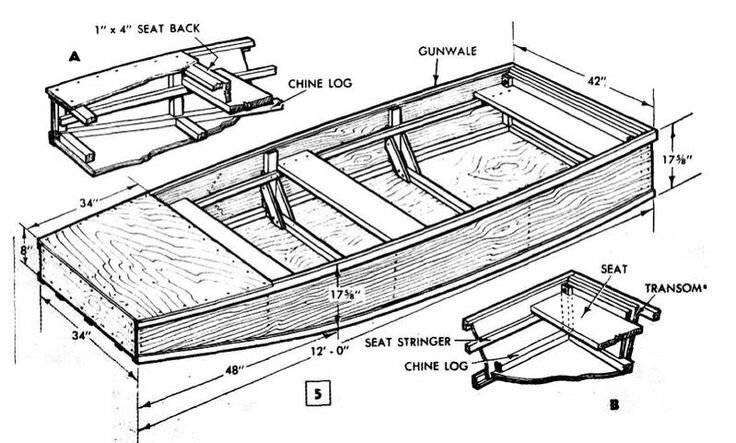

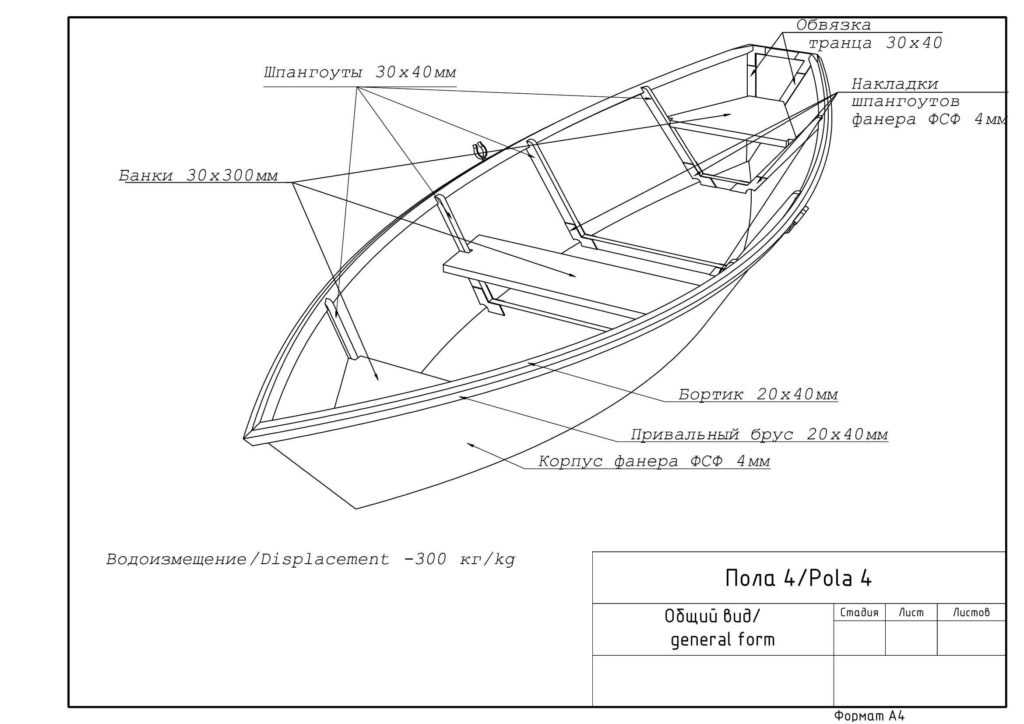

Чертеж самодельной лодки

Лучше всего начинать проект с чертежа. Его стоит рисовать на особой бумаге, чтобы легко просчитать все нюансы, даже самые мелкие. Ее еще называют миллиметровой. Только после этого можно приступать к дальнейшему этапу. Рисунок должен быть абсолютно симметричным. Проверить это легко – сложите бумагу пополам.

Следующим этапом является перенесение чертежа на сам строительный материал. При переносе все должно соблюдаться абсолютно точно – без увеличения или уменьшения линий и параметров. Единственный элемент, который может быть сделан больше, – это футокс, поскольку в дальнейшем он будет обрезаться.

Какую делать?

Конструкций фанерных и дощатых лодок, не требующих для постройки производственных условий, тоже множество; плавают-то люди испокон веку. Попробуем определиться, как начинающему судостроителю-судоводителю сориентироваться в этом многообразии. Напр., лодки типа каноэ (поз. 1 на рис.), каяка, байдары или отечественной оморочки очень ходки, весьма мореходны и в то же время не боятся заросших мелководий. Однако для управления ими нужен не то что опыт – большое искусство. По количеству утопленников среди новичков лодки типа каноэ прочно держатся в топе рейтинга среди маломерных судов. Кроме того, такие лодки с жесткой обшивкой технологически сложны, т.к. их обводы двойной кривизны.

Виды лодок для разных условий плавания

Русская лодка-фофан (поз. 2) по своей надежности не менее легендарна, чем американская дори (см. ниже), но очень остойчива, вместительна, а управлять ею может зеленый салага. Закрученные обводы в носу делают фофан хорошо всхожим на волну в полном грузу, а вместе с «пузатым» корпусом, пологими обводами в корме и заглубленным транцем способным довольно быстро, до 20 км/ч и более, идти под достаточно мощным мотором в переходном (полуглиссирующем) режиме. Но, как видим, обводы фофана тоже двояко изогнутые, и он тяжел: чтобы ворочать фофан, нужно не менее 2-3 крепких мужиков.

Прогулочно-рыболовная лодка русский тузик (поз. 3; русский потому, что есть еще американская лодка-тузик динги, см. ниже) легка, но опять-таки с обводами двойной кривизны. То же касается морской парусной шлюпки, поз. 5, хотя она под парусом устойчиво держится на курсе на 4-балльной волне, а вытащить ее на берег возможно в одиночку.

Гнуть однажды!

Итак, мы определились еще с одним требованием в самодельной лодке из фанеры: ее обводы должны быть одинарной кривизны, т.е. образующие корпус поверхности должны представлять собой изогнутые плоскости. Для малых тихих внутренних вод оптимальным выбором будет лодка-плоскодонка типа скиф, поз. 5. Скифы в таких условиях зарекомендовали себя надежнейшими судами. Кроме того, лодки-скифы дешевы, просты в постройке, легки: 4-х метровый скиф с днищем из оцинковки может поднять и погрузить один человек. Дополнительное достоинство для данных условий плавания – скифы отлично управляются на течении и в заросших водоемах. Воде или водорослям просто не за что их ухватить.

В несколько более сложных условиях плавания, на волнении до 2-3 баллов, оптимальной будет лодка динги. На вид динги легко распознать по носовому транцу-форшпигелю и килеватому (как говорят, имеющему поперечное V) днищу, поз. 6. Последнее позволяет динги легче всходить на волну, а форшпилель делает отношение вместимости к габаритным размерам и собственному весу динги почти рекордным. Благодаря этому динги самая популярная лодка выходного дня у жителей удаленных от воды мест: 2-3 местная динги на верхнем багажнике вписывается в габариты легкового автомобиля, а весить может менее 50 кг. Технологически динги еще проще скифа – ее можно собрать методом шитья фанеры (см. далее) просто на полу в квартире.

Динги под парусом (поз. 7) вполне безопасна, но очень вертка, и поэтому является отличным судном для первоначального обучения плаванию под парусами. Научился управлять такой – можно без опаски переходить к румпелю/штурвалу и шкотам большой яхты. В СССР для обучения кадетов-подростков в яхтклубах широко использовался швертбот-динги «Золотая рыбка».

Наконец, если вы живете у моря или большого внутреннего озера, знаете большую воду и возжелали наконец-то построить лодку для нее своими руками, то выбор следует остановить на дори. Лодки дори – истинно океанские. Рыбаки Ньюфаундленда ловили и ловят на них рыбу в 280 и даже в 400 км от берега. Мореходность и надежность дори феноменальны: известно немало случаев, когда в жестокий шторм терпели крушение большие надежные суда, а дори тогда же в тех же водах благополучно возвращались домой.
