Как сделать якорь для лодки ПВХ своими руками чертежи и фото

Ловить без якоря в условиях течения, даже самого слабого, просто невозможно. Некоторые могут подумать, что на водоеме без течения можно отлично рыбачить без якоря, но это вовсе не так. Практически на всех водоемах есть подводное течение, бывают редкие исключения.

Также выбраться на рыбалку в безветренную погоду иногда просто нереально, поэтому иметь с собой якорь для лодки ПВХ обязательно. Рыбак, оснащенный якорем может решить гораздо больше задач на водоеме. А учитывая тот факт, что сделать якорь самостоятельно не очень сложно, то недооценивать его не стоит.

Есть несколько видов якорей, которые пользуются наибольшей популярностью у рыбаков:

• Модель якоря Холла.
• Всем известный якорь-кошка.
• Нашумевший якорь-Курбатова.
• Якорь напоминающий по форме грибок.
• Универсальный якорь Денфорта, который подходит для рыбалки в любом водоеме.

У каждого вида якорей существуют свои недостатки, но большая часть из них перекрывается наличием преимуществ. Для того, чтобы детальнее разобраться со всеми плюсами и минусами стоит подробнее рассмотреть процесс изготовления каждого типа якоря.

Простая модель разборного якоря

Для того, чтобы сделать такой якорь для лодки ПВХ своими руками вам потребуются некоторые детали:

• Отрезок металлической трубы диаметром 2.5 сантиметра и длиной порядка 27 сантиметров;
• Гайка и втулка;
• Два меньших отрезка металла и два больших;
• Два металлических кольца;
• Свинец – около 2 килограмм.

Процесс сборки простой модели разборного якоря выглядит следующим образом:

1. Необходимо закрепить втулку на конце трубы.
2. Четыре металлических отрезка будут отыгрывать роль лап якоря.
3. Всю конструкцию необходимо зафиксировать с помощью гайки.
4. Внутрь трубки необходимо залить нагретый свинец (требуется для увеличения веса).

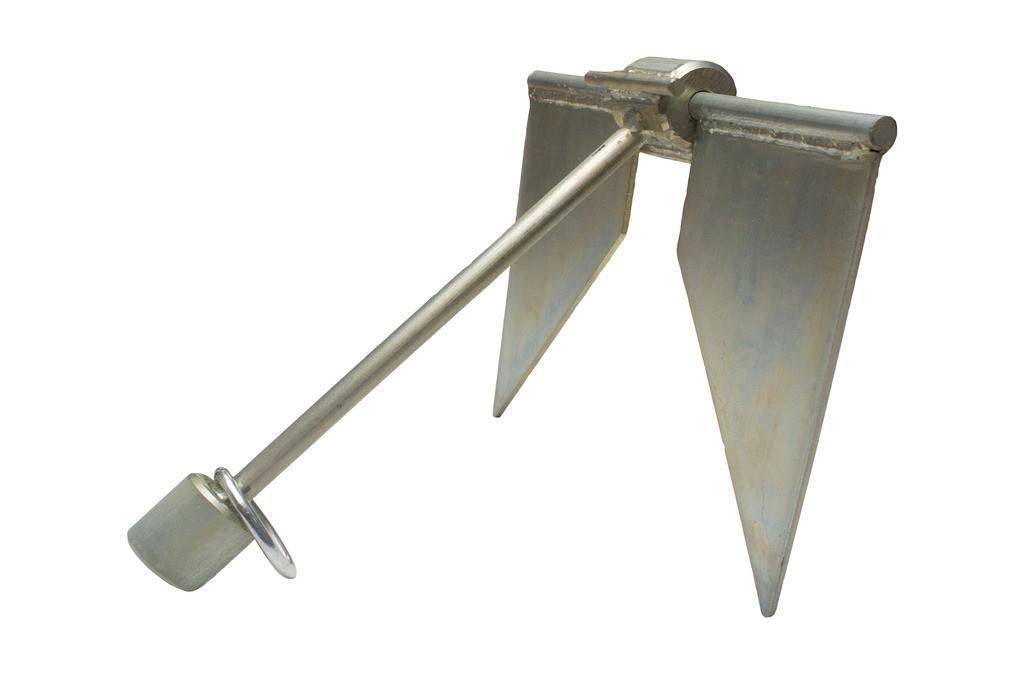

Сварной якорь Курбатова

Для изготовления такого якоря потребуется меньшее число деталей, только рыболов должен иметь минимальные знания и навыки работы со сварочным аппаратом. Из-за сварной конструкции процесс сборки значительно упрощается, а количество деталей уменьшается.

Перечень необходимых деталей выглядит следующим образом:

• Стальной прут;
• Проволока из стали;
• Небольшие отрезки металла.

Процесс изготовления выглядит очень просто и все размеры указаны на схеме:

1. Согните из стальной проволоки фигуру похожую на веретено.
2. Приварите остальные детали к полученной конструкции.
3. Якорь будет удерживаться на дне за счет веса отрезков металла.

Якорь-кошка

Для надувных лодок этот тип якоря считается оптимальным и будет служить вам отлично. Основным преимуществом такого якоря является его компактность, ведь в сложенном состоянии вся конструкция займет минимальное пространство внутри лодки.

Небольшой вес якоря имеет свои преимущества при транспортировке, но на сильном течении и при высокой скорости ветра придется добавить конструкции веса. Лапы фиксируются к веретену согнутому из тонкого металла, либо толстой стальной проволоки. Можно изменить их расположение несколькими простыми движениями.

Пирамидальный якорь

Этот тип якоря получил свое название из-за того что для его изготовления придется сделать конструкцию в форме пирамидки. Чаще всего рыбаки применяют для изготовления листовой металл. В эту форму необходимо залить свинец, для придания конструкции дополнительного веса.

Для обеспечения комфортного крепления якоря необходимо вставить кусок проволоки до того момента, как свинец остынет. Это позволит проволоке прочно закрепиться в якоре к моменту остывания свинца и надежность такой конструкции будет весьма большой.

Есть иной способ изготовления такого якоря без применения свинца. Вам потребуется закрепить металлические пластины так, чтобы образовалась пирамида (размер пластин должен быть разным). Это очень удобный способ, так как вы можете добавлять и удалять пластины увеличивая или уменьшая массу изделия.

Для быстрой замены пластин и изменения их количества необходимо просверлить в каждой по сквозному отверстию, а вместо проволоки вставить шпильку. Такая конструкция надежно фиксируется с помощью гаек. Пластины необходимо набирать по возрастанию, то есть чтобы самая большая была вверху.

Разновидности самодельных якорей

Рыбачить на большой воде без якоря не получится, так как сильный ветер или течение может понести лодку. Существует несколько вариантов исполнения подобной оснастки водного транспортного средства. Рассмотрим подробности каждой конструкции.

Простой разборный якорь

Для того чтобы сберечь свободное место при транспортировке надувной лодки можно создать разборную конструкцию. К особенностям создания подобного устройства можно отнести:

Небольшая трубка из нержавеющей стали, диаметр которой 25 миллиметров, и длина 270 мм

Следует уделять внимание трубе с большей толщиной стенок, так как она станет основой конструкции. Следующим шагом можно назвать приваривание на конце выбранной трубы втулку, диаметр который также 25 мм и есть резьба М12

Для того чтобы якорь цеплялся за дно следует провести приваривание лап, которые изготавливают из полосок нержавеющей стали толщиной 4 мм, длиной 260 мм и шириной 40 мм. Края стальных полосок следует обработать при помощи наждачной бумаги. Лапы надеваются на шток, после чего проводится их фиксация при помощи гайки М12

Этот момент определяет возможность разбора конструкции. На гайку наваривается кольцо, с другой стороны трубы также создается кольцо для канат.

Результатом проведенной работы станет конструкция, которая имеет вес около 1,6 кг. Для того чтобы существенно повысить устойчивость лодки во время шторма можно в шок залить около 2-х кг металла.

Курбатовский якорь

Также довольно большой популярностью пользуется Курбатовский якорь. Для его изготовления понадобится следующее:

• листовой металл, толщина которого должна быть не менее 3 мм;
• проволока из стали, диаметр которой должен быть не менее 8 мм;
• кусок металлического прута длиной около 12 сантиметров.

Конструкция будет неразборной и иметь раздвоенное веретено и одну лапу. Вес составит примерно 2 кг, чего во многих случаях достаточно для стабилизации лодки во время ветра или сильного течения.

Всю работу можно разделить на следующие этапы:

1. Сначала нужно сделать веретено из проволоки. При этом к верхней части конструкции приваривается планка.
2. Следующим шагом является привязывание фиксирующей планки к штоку. Именно этот момент определяет то, что лапа будет после опускания на дно якоря разворачиваться. Этот момент позволяет обеспечить стабилизацию лодки на воде.
3. К концам веретена у штока приваривается полоска металла. Это делается для того, чтобы поддерживать созданные лапы в рабочем положении.

Следует довольно много внимания уделить качеству сварного шва.

При погружении якорь может довольно сильно удариться о дно, что может привести к повреждению конструкции. Сварные швы восприимчивы к ударным нагрузкам.

Якорь Кошка

Существует достаточно много различных моделей лодок, при изготовлении которых используется ПВХ. Для лодки из ПВХ длиной 3-4 метра отличным выбором становится якорь-кошка. Довольно часто проводится изготовление разборного варианта. Изменить положение лап можно при помощи муфты, которая может скользить по созданному веретену и стопорится в определенном положении.

Как поймать больше рыбы?

1. Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
2. Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие наши статьи на сайте.

К другим особенностям конструкции можно отнести:

• для предотвращения обрыва лап их закрепляют на штоке при помощи шплинтов;
• при необходимости освобождения конструкции на момент ее застревания проводится срезание шплинтов;
• шарнирное крепление лап внизу конструкции позволяет существенно повысить ее компактность.

Рассматриваемая конструкция имеет относительно небольшой вес, что определяет возможность ее использования только в безветренной погоде. Если сильное течение или ветер, то приходится существенно утяжелять прибор.

Модель пирамидальной формы

При изготовлении якоря пирамидальной формы следует использовать твердый свинец. Изготовить рассматриваемую форму можно при использовании листового металла, который сваривается между собой. Для существенного укрепления конструкции проводится наваривание проволоки по периметру. После этого созданную форму закапывают в приготовленную яму в земле и заливают свинцом.

Плавкость свинца определяет то, что сделать его пластичным можно самостоятельно при использовании обычного оборудования. До того момента, пока свинец не остыл, проводится ставка проволочной проушины. Свинец можно собрать из старых аккумуляторов.

Якорь-кошка своими руками

Принцип тот же, но только вместо широких лап используем прутья (отсюда и название, поскольку они похожи на когти). Имеет среднюю эффективность, очень слаб на песчаном грунте и плохо держит, если вес лодки большой. Подходит для гребных и легких лодок пвх.

Предлагаем максимально простой вариант без использования сварки.

Для самостоятельного изготовления нам потребуются:

• труба диаметром 40 мм;
• штанга с резьбой М12;
• 2 шайбы 40 мм;
• 3 шайбы 35 мм;
• арматура диаметром 6 мм;
• 2 рым-гайки М12.

Порядок работ:

1. шайба 35 мм помещается в трубу снизу с отступом около 6 мм от края;
2. в шайбу вставляется штанга;
3. внутрь трубы заливается свинец для утяжеления;
4. сверлим в шайбе 4 отверстия под арматуру диаметром 6 мм и на трубе насечки (чтобы в них входили пруты);
5. вставляем изогнутые лапы в отверстия, прижимаем шайбой на 35 мм и шайбой 40 мм, прикручиваем рым-гайку;
6. прикручиваем рым-гайку с обратной стороны.

Мне подходит10Не подойдет3

Изготовление простого разборного якоря

Для простейшего складного якоря нужен минимальный набор электроинструмента и навыки обращения с ним.

Необходимые материалы

Трубка нержавеющая:

• Диаметр 2.5 сантиметра.
• Длина 27 сантиметров.
• Втулка 2.5 сантиметра с шагом резьбы М-12.

Нержавеющая сталь полосовая:

• Длина 26 сантиметров.
• Ширина 40 сантиметров.
• Толщина не менее 4 миллиметров.

Производится сварка втулки с основной трубкой. Полоски стали обрабатываются наждачной бумагой и привариваются. К одной из лап крепится посредством сварки две полосы для предотвращения поворота в собранном состоянии якоря.

Одеваем лапы на подготовленный шток и закрепляем гайкой М-12. Для возможности сборки в полевых условиях, наваривается вертикальное металлическое кольцо на гайку.

С обратной стороны якоря просверливается отверстие и крепится ещё одно кольцо диаметром не менее 4 сантиметров и толщиной 0.4 сантиметра.

Масса данного якоря составит 1.7 килограмма. Для увеличения устойчивости можно использовать утяжелитель не менее 2 килограммов свинца. Крепёж этой разборной модели осуществляется с помощью карабина.

Самодельный Курбатовский якорь:

Для изготовления данной модели сварного якоря можно использовать проволоку диметром не менее 8 миллиметров и отрезка металлического прута с диаметром 1.2 сантиметра.

Так же понадобится листовой металл толщиной не менее 3 мм. Данная модель по своему конструктивному исполнению похожа на якоря Данфорта и Матросова, но различается наличием только одного крыла и раздвоенного веретена.

Представленная модель обладает весом около 2.5 килограммов и может быть применена на гребных, моторных и надувных лодках.

Демонстрирует превосходные показатели на основных типах дна, где основную роль играет вес, а наличие утяжелителя весом 4-5 кг значительно улучшит характеристики.

Из проволоки изгибается веретено №1. В верхней части приваривается планка №6. Фиксаторные шайбы №5 и планка №8 посредством сварки соединяются со штоком №3.

Делается это для того чтобы при касания грунта произошёл выход лапы №2, которая обеспечивает фиксацию

При изготовлении штока важно соблюдать размеры, указанные в чертеже для качественной работы якоря

Производится соединение полосой №4 концы веретена у штока. Которая служит для ограничения угла выноса лапы. Для удерживания зацепа в разложенном состоянии применяется планка №8. Ребро №7 сваривается с лапой.

 Самодельный якорь кошка

Четырехпалые якоря, получившие широкое применение в речном судоходстве имеют существенный недостаток в хранении благодаря массивности конструкции.

Для использования с маленькой надувной лодкой рекомендуется изготовить складной вариант, по моделям, представленным на рисунке.

Самая примитивная по сложности кошка представлена на рисунке (а). Квадратное сечение нижней части веретена№2, в отличие от классической круглой №1.

В верхней втулке подвижной части лап проделывается отверстие. Для размещения лап в одной плоскости приподымается подвижная часть до круглого веретена и после разворота на девяносто градусов устанавливается на место.

В следующем конструктивном исполнении (б) предусматривается фиксация в рабочем положении верхней подвижной пары с использованием выреза во втулке №5.

Пружина №3 благодаря упору в приваренную шайбу №7 удерживает лапы в сложенном и рабочем положении.

Следующая модель (в), нашедшая широкое применение за границей четырёхпалого якоря, отличается от остальных тем, что в шарнирной части №1 закрепляются все лапы.

Фиксация лопастей в рабочем и транспортном положении происходит благодаря скольжению муфты №6 по веретену.

Разновидности якорей

Существует несколько разновидностей якорей, имеющих конструктивные особенности. Используя чертежи, для лодки из ПВХ можно сделать своими руками такие якоря:

• Холла;
• Курбатова;
• Денфорта;
• Портера;
• Нортилла;
• вильчатый;
• адмиралтейский;
• грибовидный;
• якорь-кошку;
• якорь-гриб.

Каждая разновидность обладает и преимуществами, и недостатками. Также отличается процесс конструирования таких устройств. Полезно ознакомиться с самыми популярными вариантами, а потом определиться: какой вариант будет максимально приемлемым, в процессе изготовления не вызовет ни физических, ни финансовых сложностей.

Простейшая конструкция

Первоначально предлагаем рассмотреть простейшую конструкцию якорного элемента, ознакомиться с процессом его изготовления.

Для того чтобы соорудить изделие, потребуется подготовить материалы:

• трубу из металла (длина должна быть около 27 см, а диаметр – около 2,5 см);
• гайку;
• втулку;
• по два больших и маленьких металлических отрезка;
• два металлических кольца;
• два килограмма свинца.

Процесс создания простейшего якоря осуществляется в такой последовательности:

1. Берут металлическую трубу и на одном из ее концов закрепляют втулку.
2. Из металлических отрезков сооружают «лапы».
3. «Лапы» присоединяют к трубе при помощи гайки.
4. Для увеличения веса в полость трубы засыпают свинец, закрывают полость, чтобы предупредить высыпание свинца в процессе эксплуатации изделия.

Якорь Курбатова

Для создания такой якорной разновидности необходимо иметь в наличии сварочный аппарат и хотя бы минимальный опыт работы с ним.

Предварительно нужно подготовить основные материалы:

• стальной прут;
• стальную проволоку;
• отрезки из металла.

Сначала берут проволоку и создают из нее нечто, похожее на веретено. Это будет основой для якоря. Все остальные элементы будут привариваться к этой заготовке.

Из одного отрезка металла вырезают четырехугольник, а из второго делают пятиугольник, внешне напоминающий домик с крышей.

Поверхность пятиугольника приставляют под углом 90 градусов к середине металлического четырехугольника. Один элемент приваривают к другому и закрепляют на основе. Также к основе прикрепляют стальной согнутый прут, выступающий в данной конструкции держателем якоря.

Якорь-кошка

Для создания такой конструкции потребуются металлический прут и труба. Трубу разрезают на две части, а затем каждую режут дополнительно вдоль, в результате получая полые полусогнутые детали.

С одной стороны каждый из четырех элементов сплющивают, получая в этот раз подобие ковша. Остается все четыре «ковша» прикрепить к металлическому пруту так, чтобы они складывались.

Эта конструкция является легкой, но при этом надежной. Еще одним ее преимуществом можно назвать отсутствие необходимости утяжелять самодельный якорь.

Пирамидальный якорь

Само название этого варианта говорит о том, что берется за основу. Сначала из листов железа сооружается полая пирамида. Во внутреннее пространство заливается расплавленный свинец. В еще горячий свинец вставляют проволоку, которая будет выступать в качестве элемента крепления.

Пирамидальный якорь можно соорудить и иначе. Достаточно вспомнить детскую пирамидку. Ребенок, играя в нее, нанизывает на вертикальную основу кольца. Аналогично сооружается и пирамидальный якорь.

Сначала берут металлическую шпильку с резьбой. Далее нарезают металлические пластины, в центре которых просверливают отверстия. Все подготовленные пластины нанизывают на шпильку, а в завершении конструкция фиксируется при помощи гайки, как на фото.

Преимуществом такой конструкции является возможность регулирования веса якоря. Увеличивать или уменьшать массу можно путем добавления новых пластин или, наоборот, их снятия.

В любом магазине для рыболовов можно приобрести уже готовый якорь для любого типа лодок. Если же нести дополнительные расходы не хочется, то якорь для лодки из ПВХ можно сделать своими руками по уже готовым чертежам. Более подробно о том, как сделать это приспособление, можно узнать из видео.

Конструкция якоря

В настоящее время существует около десятка известных и проверенных конструкций якоря:

Самым распространенным является якорь-кошка, который чаще всего устанавливается на лодках ПВХ. Данная модель якоря весит от 2 до 10 килограмм. Чаще всего для малогабаритных лодок обычно создают складные якоря. Преимуществами данного якоря являются небольшой вес, компактность, малые габариты. Существуем два вида якорей-кошек, отличающихся способом фиксации лап.

В первом случае лапы выпрямляются прямо с помощью специальной поворотной муфты, во втором случае механизм фиксации лап схож с зонтом, то есть лапы выдвигаются от центра. Большим недостатком данного якоря является низкое сцепление с илистым или каменистым дном.

Вторым по популярности является якорь Денфорта, напоминающий плуг. Данную модель нельзя очень легкой и малогабаритной, но зато она имеет большую силу сцепления с грунтом и камнем. С помощью своих плоских лопаточек якорь буквально закапывает себя в дно на довольно внушаемую глубину, затем встречает плотный грунт и останавливается вместе с лодкой. Якорь Денфорта, имеющий массу примерно 2 кг, может выдержать лодку с массой до 80 кг. Явным преимуществом данного якоря является легкость в снятии подводного зацепа.

Возьмите за правило, на каждой рыбалке, первым делом начинайте…

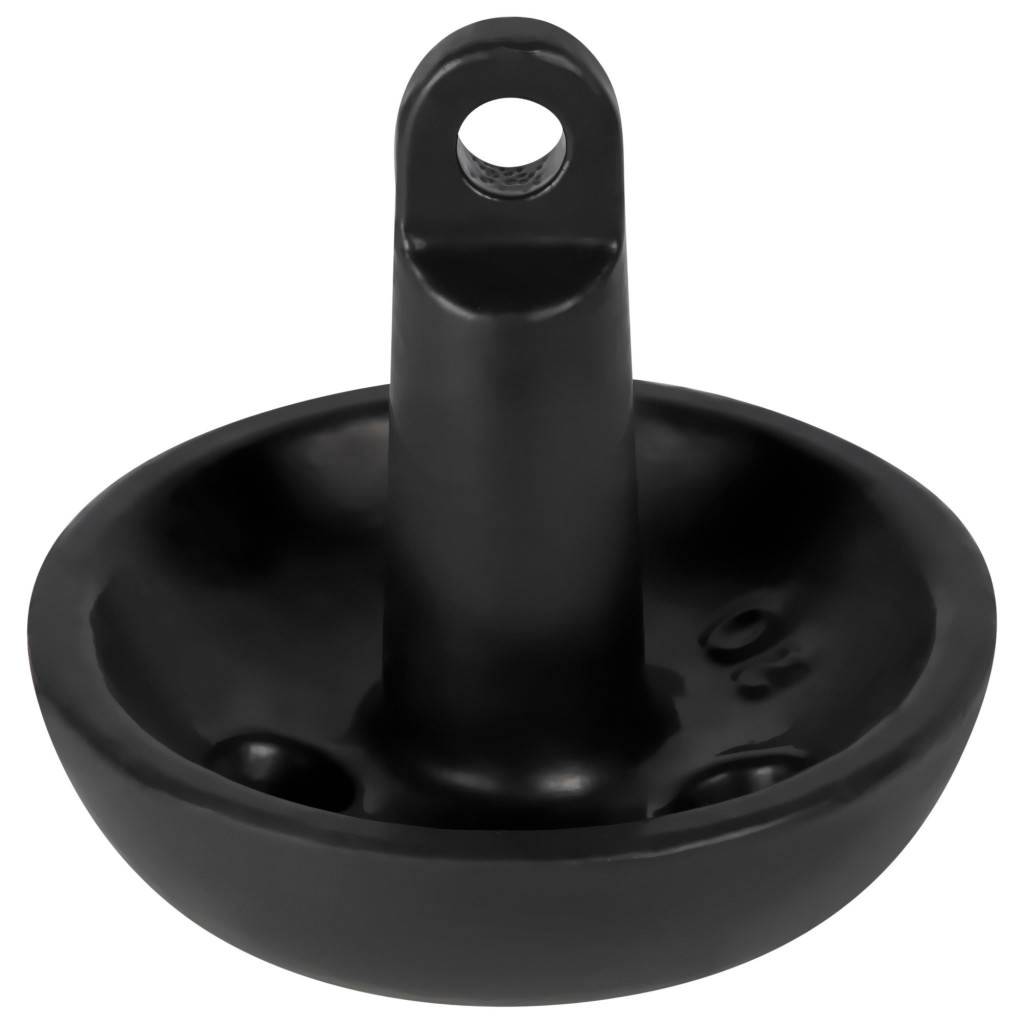

Также весьма известным является речной грибовидный якорь, который своей формой напоминает гриб. Весит такая модель примерно 3-10 кг. Отлично ведет себя на каменистом дне, имеет небольшие размеры и весьма компактен.

Еще одним видом якорей является якорь Брюса, который имеет форму огромного крюка, на конце которого в разные стороны торчат две лопатки. При забрасывании зарывается с помощью лопаток в грунт и фиксирует судно.

Существует также вильчатый якорь, который своей формой напоминает двойную вилку, между двумя концами которой располагается лапка. Таким образом, при забрасывании лапа зарывается в грунт и фиксируется в нем, а вилка дает еще большее сцепление. Недостатком является то, что устройство достаточно сложно вытащить обратно.

На лодках ПВХ часто редко, но применяется якорь Нортилла, имеющий форму звезды с четырьмя концами, на двух концах звезды, находящихся параллельно установлены лапки, с помощью которых якорь зарывается в грунт, а две дополнительные балки, торчащие в разные стороны, только усиливают сцепление. Минусы данной модели – это большой вес и габариты, высокая цена, сложно вытащить наружу.

Адмиралтейский якорь обычно применяется на больших кораблях, но бывают и случаи использования на лодках ПВХ. Он включает в себя веретено, транц, два рога, шток, скобу и рым. Самый главный плюс такого якоря – это универсальность. Его  можно использовать на водоемах, имеющих абсолютно любой вид дна. Также он отличается большим коэффициентом удерживающей силы, а также весьма простой конструкцией. Основными недостатками такого вида якоря являются: большие размеры и вес, высокая цена, сложность в эксплуатации.

Также существует еще одна разновидность якорей – якорь Портера, который очень похож на адмиралтейский, отличающийся лишь в способе крепления лап, которые крепятся перпендикулярно к штоку с помощью болтовых соединений. Благодаря этому, якорь может совершать колебания из стороны в сторону. Важным преимуществом данной модели является то, что при погружении в воду, одна лапа цепляется за грунт, а вторая за веретено, поэтому обеспечивается большая удерживающая сила, а вероятность, что якорный трос зацепится за торчащую лапу практически минимальна.

Виды якорей для ПВХ лодок

Как самостоятельно сделать якорь?

При изготовлении якоря следует учесть некоторые дополнительные факторы, которые могут повлиять на качественную работу:

Наличие и высота волны.
Максимальная сила ветра в районе использования.
Тип дна, так как каждая модель показывает лучшие характеристики на определённых тапах дна.
Немаловажное значение имеет выбор якорного троса. На данный момент используются натуральные и синтетические материалы.. Основные параметры при выборе якорного троса:

Основные параметры при выборе якорного троса:

• Усилие на разрыв (должно превышать в семьдесят раз вес якоря).
• Толщина.

При желании сэкономить и получить сто процентную уверенность в качестве якоря, то целесообразно сделать его самостоятельно. Для производства своими руками совсем не обязательно быть профессионалом.

Разновидности якорей

Существует несколько разновидностей якорей, имеющих конструктивные особенности. Используя чертежи, для лодки из ПВХ можно сделать своими руками такие якоря:

• Холла;
• Курбатова;
• Денфорта;
• Портера;
• Нортилла;
• вильчатый;
• адмиралтейский;
• грибовидный;
• якорь-кошку;
• якорь-гриб.

Каждая разновидность обладает и преимуществами, и недостатками. Также отличается процесс конструирования таких устройств. Полезно ознакомиться с самыми популярными вариантами, а потом определиться: какой вариант будет максимально приемлемым, в процессе изготовления не вызовет ни физических, ни финансовых сложностей.

Простейшая конструкция

Первоначально предлагаем рассмотреть простейшую конструкцию якорного элемента, ознакомиться с процессом его изготовления.

Для того чтобы соорудить изделие, потребуется подготовить материалы:

• трубу из металла (длина должна быть около 27 см, а диаметр – около 2,5 см);
• гайку;
• втулку;
• по два больших и маленьких металлических отрезка;
• два металлических кольца;
• два килограмма свинца.

Процесс создания простейшего якоря осуществляется в такой последовательности:

1. Берут металлическую трубу и на одном из ее концов закрепляют втулку.
2. Из металлических отрезков сооружают «лапы».
3. «Лапы» присоединяют к трубе при помощи гайки.
4. Для увеличения веса в полость трубы засыпают свинец, закрывают полость, чтобы предупредить высыпание свинца в процессе эксплуатации изделия.

Якорь Курбатова

Для создания такой якорной разновидности необходимо иметь в наличии сварочный аппарат и хотя бы минимальный опыт работы с ним.

Предварительно нужно подготовить основные материалы:

• стальной прут;
• стальную проволоку;
• отрезки из металла.

Сначала берут проволоку и создают из нее нечто, похожее на веретено. Это будет основой для якоря. Все остальные элементы будут привариваться к этой заготовке.

Из одного отрезка металла вырезают четырехугольник, а из второго делают пятиугольник, внешне напоминающий домик с крышей.

Поверхность пятиугольника приставляют под углом 90 градусов к середине металлического четырехугольника. Один элемент приваривают к другому и закрепляют на основе. Также к основе прикрепляют стальной согнутый прут, выступающий в данной конструкции держателем якоря.

Якорь-кошка

Для создания такой конструкции потребуются металлический прут и труба. Трубу разрезают на две части, а затем каждую режут дополнительно вдоль, в результате получая полые полусогнутые детали.

С одной стороны каждый из четырех элементов сплющивают, получая в этот раз подобие ковша. Остается все четыре «ковша» прикрепить к металлическому пруту так, чтобы они складывались.

Эта конструкция является легкой, но при этом надежной. Еще одним ее преимуществом можно назвать отсутствие необходимости утяжелять самодельный якорь.

Пирамидальный якорь

Само название этого варианта говорит о том, что берется за основу. Сначала из листов железа сооружается полая пирамида. Во внутреннее пространство заливается расплавленный свинец. В еще горячий свинец вставляют проволоку, которая будет выступать в качестве элемента крепления.

Пирамидальный якорь можно соорудить и иначе. Достаточно вспомнить детскую пирамидку. Ребенок, играя в нее, нанизывает на вертикальную основу кольца. Аналогично сооружается и пирамидальный якорь.

Сначала берут металлическую шпильку с резьбой. Далее нарезают металлические пластины, в центре которых просверливают отверстия. Все подготовленные пластины нанизывают на шпильку, а в завершении конструкция фиксируется при помощи гайки, как на фото.

Преимуществом такой конструкции является возможность регулирования веса якоря. Увеличивать или уменьшать массу можно путем добавления новых пластин или, наоборот, их снятия.

В любом магазине для рыболовов можно приобрести уже готовый якорь для любого типа лодок. Если же нести дополнительные расходы не хочется, то якорь для лодки из ПВХ можно сделать своими руками по уже готовым чертежам. Более подробно о том, как сделать это приспособление, можно узнать из видео.

Делаем якорь Дэнфорта без сварки

Якорь эффективно работает на многих грунтах, особенно, где возможно заглубление лап. Предлагаем вариант самостоятельного изготовления без использования сварки. Из инструментов потребуются дрель и болгарка.

Это простейший якорь, чертеж к которому можно сделать самостоятельно, используя пропорции, приведенные на фото:

Потребуются материалы:

• стальная труба 3х60см;
• стальной лист 200х200 мм и толщиной 4 мм;
• болты: 8х60 — 1шт, 5х35 — 2 шт;
• гайки: М8 — 3 шт, М5 -2 шт ;
• шайба Д8 -2 шт;
• 1 рым-гайка с подходящей к ней болтом -1 шт;
• кольцо.

Алгоритм действий:

1. обрезаем трубу на 2 части по размерам, на короткой вырезаем болгаркой места для вставки лап и веретена:
2. болгаркой вырезаем лапы с учетом формы, которая в дальнейшем будет вставлена в трубу-шток (для быстроты и точности разметки можно сделать лекало из картона);
3. прикладываем лапы и шток, высверливаем отверстия под соединение болтами;
4. фиксируем рым-кольцо посередине;
5. делаем запилы с одной из сторон веретена, чтобы получилось скругление, высверливает отверстие под болт 8х60, помещаем веретено в шток и продеваем болт, фиксируя его гайками;
6. окончательно фиксируем лапы, устанавливаем страховочное кольцо наверху веретена.

На видео можно детально ознакомиться с самодельным якорем Дэнфорта, сделанным аналогичным способом и тоже без применения сварки.

Мне подходит7Не подойдет

Как сделать якорь для надувной лодки своими руками?

Перед производством якоря нужно понимать, зачем он используется и возможно ли эксплуатировать лодку без него.

В первую очередь якорь применяется для обеспечения безопасности судна и пассажиров. Производит стабилизацию лодки даже на бурном течении и помогает удерживать необходимое положение.

Так же даёт возможность сделать стоянку в нужном месте без необходимости постоянной корректировки положения. Ну и, конечно же, не будет проблем со швартовкой, так как без надёжного крепления лодку может просто унести.

Перед изготовлением якоря нужно определиться с моделью и весом.

Качественный якорь должен отвечать двум обязательным требованиям:

• Масса (в кг) должна быть не менее 10 процентов от веса лодки.
• Масса (в кг) должна составлять не меньше одного процента, от длинны судна(в см).

Сделав эти не хитрые расчёты можно приступать к выбору конструкции и изготовлению.

Стоит ли браться

В первую очередь желательно усвоить преимущества самодельного якоря над заводскими аналогами. При ближайшем рассмотрении их предостаточно:

1. Немудрено, что первостепенным пунктом выступит цена изделия. Если лодка представляется жизненной необходимостью и заслуживает в глазах покупателя своей оплаты, то стоимость «того, что и из воды-то не вылезает» считается неоправданно завышенной. В противовес: нехитрый домашний инструмент и отсутствие сложных в обработке деталей удешевляют процесс изготовления до приемлемых значений.
2. Универсальность — миф, диктуемый рынком потребления. Подобрать отвечающий всем требованиям якорь практически невозможно. При всем ассортименте туристического и рыболовного оборудования нелегко остановиться на подходящем под конкретный случай выборе. Лишь просчитав габариты собственной лодки, можно сузить радиус поиска до оптимального. Нечему удивляться, если заданных параметров не окажется в первом попавшемся магазине. Остаётся сделать всё самому.
3. При покупке никто не застрахован от брака. Если речь заходит о массовом производстве, лишённые всякой эстетики наплывы металла, или, того хуже, готовые вцепиться в борт острые заусеницы — далеко не редкость. Стоит ли тратить деньги, чтобы потом шлифовать за кем-то, когда изготовленный для себя любимого инструмент будет выполнен со всем прилежанием и не потребует лишней доводки.

Виды якорей

• Для использования в илистом или песчаном дне идеально подойдут якоря небольшой массой и двумя способными поворачиваться лампами, которые глубоко вкапываются в грунт. Существует метод, который позволяет увеличить силу удержания на течение, верёвку якоря привязывают на переднюю часть лодки (носовой петли) и опускают в воду, насколько можно ближе к борту. Там, где глубоко или сильное течение, этот метод категорически запрещён, так как из-за длинной верёвки лодка может рыскать, поэтому подобный метод желательно использовать в водоёмах небольшой глубины или же в местах со слабыми волнами.
• Существует якорь формой перевёрнутого гриба. Этот якорь удобно хранить, что является преимуществом в массовых соотношениях, а также соотношение размеров. Хорошо применять в местах, где ил, глина, а также на дне с водорослями.
• Якорь с грибообразной формой, который имеет две лапы, дающие возможность зарываться в дно с камнями и с корягами.

Сила сноса зависимости от веса лодки. Для удержания большой лодки в мощное течение требуется два якоря. Один якорь с лампами на длинной верёвки, а второй якорь грибообразный, который опускается на другой верёвки. Второй якорь служит для того, чтобы лодка не так сильно болталась.

• Корабельный якорь весом 7 кг на длинной верёвке в любую погоду способен выдержать небольшое судно. Подобный якорь хорошо подходит для ловли с маленькой лодки. Такие якоря хорошо использовать на мягком дне, им не страшна коррозия благодаря виниловому покрытию, к тому же подобное покрытие способствует избежанию повреждений судна во время вытаскивания якоря.
• Якорь Дэнфорта со специальными лапами, с помощью которых возможно использовать данную конструкцию даже в илистой местности. Зачастую подобные якоря требуются для лодок больших размеров, так как и сам якорь данной модели имеет большую массу, а также немаленький по размеру.

Простые разборные модели

Для водоёмов, которые защищены от сильных ветров и не имеют быстрого поверхностного или подводного течения, подойдёт простой разборный анкер. Рыбаки часто используют этот вид ещё и из-за доступных материалов для его сборки.

Для него требуются следующие детали:

• 1 металлическая труба длиной 270 мм и диаметром не менее 25 мм;
• 1 втулка, 1 гайка;
• 2 металлических кольца;
• 2 кг свинца;
• 4 части металла.

Четыре металлические полоски необходимы для изготовления лап. Втулку крепят к металлической трубе и соединяют всю конструкцию. Сделать это можно с помощью сварки или крепёжных элементов для возможности разборки конструкции в случае замены деталей. Свинец необходим для того, чтобы увеличить вес анкера путём заливки в полость трубки. Такая простая модель модернизируется путём замены деталей.

Стальная проволока сгибается в форме веретена, после чего к заготовке начинают приваривать металлические пластинки. Именно за счёт металлических отрезков якорь получает надёжное сцепление с дном и удерживает плавательное средство на одном месте.

Пирамидальный якорь и кошка

Якорь-кошка широко используется рыбаками в самых различных условиях. Этот тип отлично подходит для небольших надувных лодок, выполненных из ПВХ. Ещё одно преимущество — это складная конструкция, которая позволяет размещать его в маленьком пространстве. Лёгкий вес не является проблемой, ведь его можно утяжелять добавочным грузом при усилении ветра. Лапы прикреплённые к веретену, регулируются за счёт того, что они нанизаны на проволоку. Так можно подстроиться под особенности рельефа дна водоёма.

Якорь пирамидальной формы — это «незацепляйка», которая подходит для водоёмов с замусоренным или неровным дном, способным создать неудобства при подъёме анкера. Он изготавливается из металлических листов, которые складываются и свариваются в цельную конструкцию. При этом необходимо оставить прорезь для заливки жидкого свинца. Именно свинец становится главным утяжелителем якоря, причём можно самостоятельно подобрать его количество исходя из нужного веса.

После того как свинец заливается в полость конструкции, нужно до его застывания установить туда проволоку, которая после остывания металла хорошо в нём закрепится. Пирамида крепится к тросу, и на этом анкер считается готовым.

Перечисленные варианты — не единственные способы того, как сделать якорь для резиновой лодки. Ещё один способ заключается в соединении множества деталей между собой. Для этого необходимо изготовить металлические пластины разного размера и проделать отверстия так, чтобы можно было с помощью болтов и гаек соединить их в цельную конструкцию. Такой вариант хорош тем, что анкер в любой момент можно разобрать, снять лишние пластины или добавить их для регулировки веса. При работе со свинцом после изготовления приспособления изменить вес уже не получится.
