Как настроить эхолот

Humminbird 343С Х

• Глубина эхолокации: 330 м
• Чувствительность: 83\200 кГц
• Количество лучей: 2
• Дисплей: 320×240
• Цена: 350 $

Особенности и преимущества: Humminbird 343С Х – эхолот , который имеет два луча и дисплей с диагональю 3,5 дюйма. Благодаря двум частотам позволяет получить достаточно четкое изображение рельефности дна и всех увиденных объектов, которые могут быть расположены как на маленькой, так и на большой глубине. В эхолоте присутствует функция сигнализатора. Как только рыба попадает в поле зрения луча, срабатывает сигнал оповещения. Функция Zoom в диапазоне 2x – 8x позволяет увеличить объект для распознавания. К тому же подсветка экрана поможет рыбаку даже в ночное время.

Цена

Стоимость гидролокаторов Humminbird находится в постоянной динамике, и ее показатели могут изменяться с течением времени.

Актуальные расценки для моделей эхолотов, рассмотренных в данной статье, приводятся ниже:

• Piranha MAX 197cxDI стоит около 14500 рублей.
• Piranha MAX 197cx стоит около 10500 рублей.
• Piranha MAX 197cx Portable стоит около 11500 рублей.
• Piranha MAX 196cxi стоит около 20000 рублей.
• Fishin’ Buddy140cxRU стоит около 14000 рублей.
• Fishin’ BuddyMAX стоит около 25000 рублей.
• Fishin’ BuddyMAXDI стоит около 30500 рублей.
• ONIX 8cxiSI Combo стоит от 180000 до 215000 рублей.
• ONIX 10cxiSI Combo стоит от 250000 до 315000 рублей.

Характеристики эхолотов для лодки

Самые первые эхолоты крепились к лодке. Они имеют датчик, который соединяется с приемником проводом. Датчик опускается на глубину и передает сигнал на приемник. Здесь надо отметить два важных аспекта. Первый – это скорость передвижения плавсредства. Чтобы эхолот успевал обрабатывать сигнал, и картинка получалась четкой, лучше плыть на минимальных оборотах. Это касается более старых моделей эхолотов. Новые устройства способны обрабатывать и передавать сигнал при скорости передвижения лодки 60-80 км/ч.

Второй момент – разрешение экрана у эхолота. Оптимальным разрешением будет 260-300 пикселей. Но даже модели с разрешением в 160 пикселей будут вполне приемлемы.

Перед тем как купить эхолот для рыбалки, следует выбрать модели по количеству отображаемых лучей. По этому параметру устройства разделяют от одно до шести лучевые и на 3D. Мощность лучей — очень важный параметр. Че выше мощность, тем четче получается картинка на мониторе. Еще один важный параметр – это частота излучения датчика. В основном используют модели с частотой излучения 50 и 200 КГц. Эхолоты, работающие на частоте 50 Кгц, охватывают большое пространство, и на дисплее вы увидите значительную площадь акватории. Недостатком подобных моделей является то, что картинка на мониторе получается не очень четкой и мелкие объекты плохо просматриваются.

Датчики, работающие на частоте 200 кГц, хорошо сканируют дно на малых и средних глубинах. Такие эхолоты хороши тем, что они показывают детальную картинку даже при высокой скорости движения лодки. Недостаток данных моделей в небольшом угле охвата участка воды. Вообще, чем больше лучей у эхолота, тем более точной будет картинка и у таких устройств угол охвата достигает 90 градусов. Один луч, к примеру, рисует рельеф дна, а второй ищет рыбу. На экране отображается и рыба, и рельеф дна.

Для троллинговой рыбалки и ловли на дорожку лучше купить четырехлучевые эхолоты для рыбалки. У этих моделей два луча направлены таким образом, что они пересекаются друг с другом. Они имеют частоту излучения 445 Кгц и угол охвата 45 градусов. Полный угол охвата составляет 90 градусов.

Экран у такого эхолота разделен на три части. В первом окошке отображается картинка, которую рисуют два луча. В двух оставшихся окошках отображены картинки, которые чертят два других луча. В результате на экране модно видеть рельеф дна и рыб, как справа, так и слева лодки и под ней.

Самую полную картину рисуют шестилучевые и 3 Д эхолоты. В датчике расположены 8 излучателей с углом охвата 16 градусов. Рядом стоящие лучи пересекаются друг с другом и таким образом получается очень детальная картинка. Общий угол охвата может быть до 60 градусов.

З Д эхолоты рисуют трехмерное и двухмерное изображения участка реки. Такие эхолоты для рыбалки, как правило, получают самые лестные отзывы.

Все эхолоты рисуют рельеф дна только в движении. Если датчик занимает статичное положение, то на дисплее будет отображаться ровная поверхность с указанием глубины в точке, где он расположен. Картина получается в результате движения и сканирования пространства исходящими от датчика лучами. Информация от лучей передается на приемник, она обрабатывается и усредняется. Усредненная информация передается на монитор, и получается общая картинка с рыбами, бровками, свалами, корягами и травой.

Основной показатель эхолотов – это значения глубины и температура воды в поверхностном слое. На моделях с навигацией GPS или с датчиком скорости можно увидеть скорость передвижения лодки.

Рельеф дна рисуется достаточно точно. А вот со структурой могут возникнуть проблемы. Чем мощнее эхолот и чем лучше разрешение экрана, тем качественней будет отображена структура дна. На экране можно видеть дно с разными цветами на различных участках.

Естественно, что на цветных дисплеях информация о структуре дна воспринимается лучше. По цветам можно определить его твердость и количество травы на отдельных участках.

Ну и конечно же, рыбаков интересует наличие рыбы на участке. На многих моделях указана не только рыба, но и глубина ее расположения, как на рисунке выше. Возле каждой рыбки присутствует цифра. Она обозначает глубину, на которой эта рыба находится. Как правило, рыбы отображаются в трех размерах. Вообще, метод обнаружения рыб является секретом фирмы- производителя. Основная идея заключается в том, что рыбы обнаруживаются по плавательному пузырю, который посылает мощны сигнал. По силе этого сигнала и определяется величина рыбы. По диаметру пузыря определяется величина рыбы. Но это общие соображения. Есть много других факторов, влияющих на обнаружение рыб: глубина в месте сканирования, скорость передвижения рыб, количество лучей и т.д.

Технические характеристики

Эхолот Лоренс Кук 4 х объединяет в себе основные технологии, которыми должен обладать хороший эхолот. Он считается универсальным средством для помощи в ловле любой рыбы.

• Размеры: 9,6х16,8х5,6 сантиметров;

• Экран: 4,3 дюйма, 272х480 пикселей, 65,5 тысяч цветов, есть подсветка;

• Питание: 12В, от сети;

• Трансдьюсер: в комплекте, крепление универсальное, длина кабеля 6 метров;

• Количество лучей: 4

• Выходная мощность: 500 Вт;

• Частоты: от 83 до 800 кГц, зависит от режима;

• Глубина сканирования: 305 метров, 91 метров в режиме DownScan;

• Охват: до 60 градусов;

• Датчик скорости: есть;

• Определение структуры и рельефа дна: есть;

• Звуковая сигнализация: есть;

• Класс влагозащиты: IPX7 (стандартный для эхолота показатель);

• Отсутствуют: GPS, карты, маршруты, путевые точки.

Основные параметры устройства

Имеется ряд характеристик, от которых зависят возможности приспособления. Для эхолота любого производителя и назначения важны такие критерии:

• Наиболее значительными являются угол обзора и количество лучей. Чем они выше, тем больше площадь, поддающаяся сканированию. Однако до бесконечности увеличить их нельзя. Существует такая особенность, что при повышении этих параметров появляется большое количество слепых зон, где не видно попадающую туда рыбу. Поэтому для общего сканирования можно воспользоваться многолучевым устройством с максимальными углами обзора, а для более точного взять эхолот с одним лучом и обзором от 10 до 20 градусов, что покажет настоящее место расположения добычи непосредственно в месте стоянки.
• Не менее важна частота преобразователя сигнала. Она зависит от глубины водоёма, где предполагается рыбалка. Неглубокие места предопределяют использование устройства с более высокой частотой, выдавая меньшее количество ошибок. Для глубоких впадин подойдут низкочастотные модели при условии их применения в состоянии покоя или при медленном передвижении. В продаже имеются и одночастотные модели, и мультифункциональные.
• В различных модификациях используется большое количество датчиков: скорости, температуры и множество других. Однако в стандартной комплектации эхолота любой ценовой категории имеются только эти два, остальные проходят как дополнительное оборудование и приобретаются отдельно. Как правило, они беспроводные, с различными креплениями и местом расположения. Однако цель у них одна: максимально эффективный процесс рыбной ловли.
• Хороший эхолот всегда отразит на экране, что предполагаемый объект является рыбой, а не корягой, и покажет примерный её размер.
• Чувствительность эхолота, как правило, предполагает возможность её регулировки самостоятельно, в зависимости от условий лова. Слишком большой показатель выведет на экран снег и рябь, а маленький не сможет отразить мелких деталей. Правильно настроенный эхолот приведёт к максимальному улову.
• Выбирая мощность передатчика, необходимо посмотреть на аналогичный показатель приёмника, чтобы не оказаться в ситуации, когда прибор видит сквозь огромную толщу воды, но не может толком отразить это на экране. Для небольших глубин не имеет смысла тратиться на дорогостоящий мощный прибор, как и в обратном случае со слабым передатчиком на большой глубине.
• Чёткость и детализация изображения современных сканеров глубины зависит от размера и разрешения экрана. Мониторы бывают цветными и чёрно-белыми, у которых качество изображения зависит от количества оттенков серого. Их бывает от 4 до 16. Чем число больше, тем нагляднее будет картинка. Дисплеи с малым показателем требуют длительного привыкания. Цветные дисплеи хотя и более дорогие, но обеспечивают максимальную наглядность.

Боковое сканирование и отображение силуэтов рыбы

Безусловно, самое первое перимущество Humminbird Helix 12 и, вообще структурников, – это боковой обзор. Для начала хочу объяснить отображение бокового сканера. Лучше всего это объясняет картинка от Humminbird.

Картинка бокового скана Хеликс 12 выглядит несколько иначе, но суть всех отображений SI одна: “дорога” посередине – это вода, структуры по бокам – это дно, справа и слева соответственно. Отображаемый на экране рельеф максимально точно изображен на 3D схеме рядом. Вприниципе, эхолот позволяет увидеть дно, именно, с точностью этого 3D изображения.

Как рассказывают, в одном из своих роликов, уважаемые мною братья Щербаковы, принцип работы структурника очень похож на ситуацию, когда ты едешь по асфальтированной дороге через поле: посмотрел вправо – ручеек течет, несколько деревьев вдоль его берега, посмотрел влево – ложбинки, ямки заросшие травою, на бугорочке, в тени куста, сидят птицы. И действительно, примерно так, и с боковым обзором эхолота.

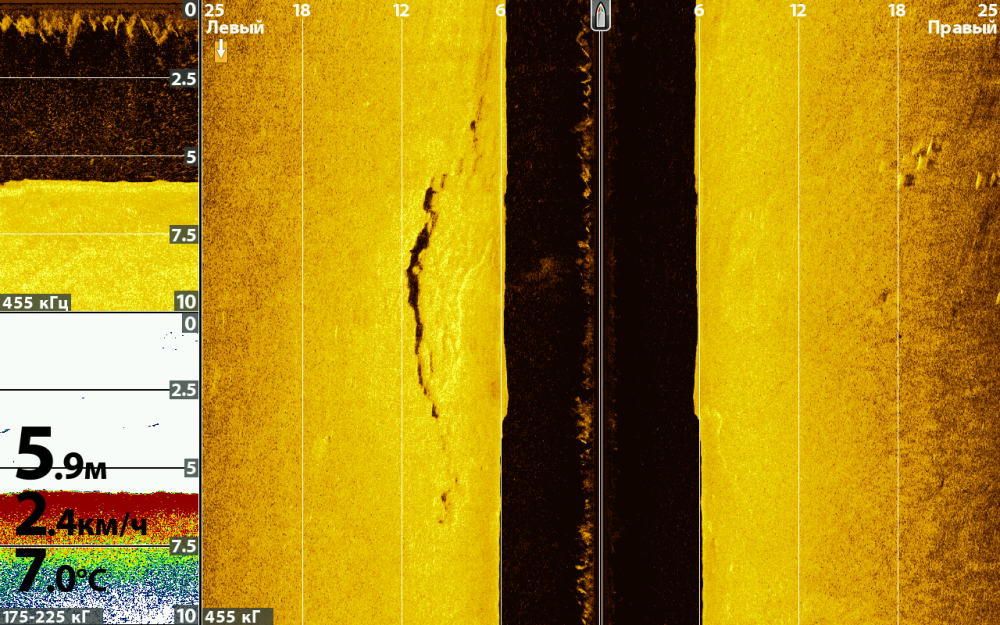

Так выглядит картинка Helix 12

В этом случае, на экране выставлено три отображения: SI, DI и Sonar. Пропорции размеров экрана те, которые мы посчитали оптимальными. Режим бокового сканирования, как основной, нижнее сканирование и режим сонара, как дополнительные. Если мы посмотрим на картинку SI, то мы можем видеть следующее:

линия посередине, режущая экран пополам – ход нашего плавсредства. Темная дорога – это толща воды. Теперь представьте, что дно, которое имеет желтый цвет, лежит в другой плоскости. Так, словно бы лист формата а4 согнули пополам, создав угол 90 градусов, где одна плоскость показывет нам толщу воды, а другая дно. На дно, при этом, мы смотрим сверху вниз. Луч датчика боковго сканирования выставлен на 25 метров, о чем свидетельствует разделительная шкала сверху экрана – 6, 12, 18 и 25 метров. Датчик бокового сканирования выставлен на частоту 455 кГ, которую мы считаем оптимальной. Частота сканирования отображена в нижнем левом углу экрана, каждого из трех режимов сканирования. В левом нижнем углу общего экрана отображается глубина ( 5,9 м ), скорость движения ( 2,4 км/ч ) и температура воды ( 7,0 С ).

По левую сторону, между отметками 6 и 12 метров мы видим аномалии дна, по правую сторону, за отметкой 18 метров мы видим некоторое скопление продольных силуэтов – два из них более “худые” и прогонистые, три другие – пошире. Не всегда, но большинстве случаев, подобные силуэты я определяю, как силуэты хищников ( судак, щука ) и в конкретном случае, не самых маленьких. Учитывая, что картинка с обского водохранилища, с того места, где на этот промежуток времени ходят стаи судака, – я предполагаю, что силуэты принадлежат именно этой рыбе.

Непонятное отображение по левую сторону, чуть ниже нулевой отметки, на протяжении всего хода плавсредства – это завихрения от работы мотора.

ПОДГОТОВКА И УСТАНОВКА ДРУГИЕ ИЗЛУЧАТЕЛИ И МЕТОДЫ УСТАНОВКИ…

• Изображение
• Текст

Компания Баджер т.

WWW

.BADGER.RU

4

ПОДГОТОВКА И УСТАНОВКА

ДРУГИЕ ИЗЛУЧАТЕЛИ И МЕТОДЫ УСТАНОВКИ

Установка излучателя внутри трюма не требует сверления отверстий сквозь корпус судна, и после нескольких проб могут быть получены лучшие результаты в эксплуатации сравнительно с установкой излучателя на транце, особенно на быстроходных судах. Всё, что может потребоваться двухкомпонентный эпоксидный клей, чтобы закрепить излучатель на месте.

ДРУГИЕ ИЗЛУЧАТЕЛИ И МЕТОДЫ УСТАНОВКИ

В комплект поставки эхолота 350TX входит всё необходимое для его монтажа и нормальной работы на большинстве существующих типов судов. Однако существуют случаи, когда могут потребоваться другие типы излучателей и другие способы их установки. Суда со стационарными моторами, деревянными или металлическими днищами, яхты все они требуют особого подхода к выбору типа излучателя и места его установки. Ниже описаны эти другие типы излучателей и методы их монтажа.

Компактная установка

Стандартный излучатель можно установить в так называемой “компактной” установке при помощи крепежного приспособления MHX PT2. Это приспособление с “присоской” позволяет установить временно излучатель на днище судна или на любой другой поверхности.

Монтаж на опускной мотор

Стандартный излучатель можно установить и на опускной мотор в большинстве его модификаций при помощи крепежного приспособления AD STM 7. В комплект входят хомут и защелка, которые позволяют крепить излучатель на опускной мотор.

Установка излучателя в отверстии днища

Излучатель можно установить в специально просверленном отверстии днища. Большие суда или суда со стационарными моторами создают сильную волну за кормой, что делает установку излучателя на транце неэффективной. Возможно, что днище очень толстое или просто двухслойное, или сделано из материалов вроде дерева или металла,

Модельный ряд глубинных сканеров

Каждое устройство, произведённое этой компанией, по-своему уникально. Техническое оснащение, дизайн и стоимость позволит расширить представление о подобных приборах. В фирме из Америки их выпускается несколько линеек.

Сонары PiranhaMAX

Линия этих сканеров обладает полной функциональностью и надёжностью. В рейтинги подобной аппаратуры входили такие модели:

• Современный эхолот Humminbird PiranhaMax 197cxDI имеет двухлучевой излучатель, изготовленный по передовым технологиям. Позволяет максимально точно сканировать водную территорию с большими углами обзора.
• Относительно низкая стоимость помещает глубиномер Piranha MAX 197cx в бюджетный сегмент, что не сказалось на качестве исследований. Цветной дисплей не блёкнет даже в солнечный день и обеспечивает максимальную глубину работы до 200 метров.
• Полной уменьшенной копией предыдущей модели стал беспроводной эхолот Piranha MAX 197cxPortable. В комплектацию входит аккумулятор, что обеспечивает полную автономность устройства.
• Самой эффективной и функциональной модификацией является Piranha MAX 196cxi. Она оснащена TFT-дисплеем последнего поколения и полномасштабным GPS-навигатором, хранящим всю информацию о пройденном расстоянии.

Серия Fishin’ Buddy

Эти модели имеют более высокую стоимость, но и намного функциональнее предыдущей линейки. Они универсальны по способу и месту рыбалки, а также могут использоваться при пониженных температурах. В любой ситуации с исследованием подводного мира справятся такие приборы:

• Тубусный эхолот с двухлучевым излучателем Fishin’ Buddy 140cxRU допускает возможность вертикального и бокового сканирования. Всё, что творится под водой, отражается на высококачественном мониторе, передающем 256 оттенков.
• Подобный гидролокатор Fishin’ Buddy MAX компактен и позволяет производить большое количество пользовательских настроек. В базовое оснащение входит универсальный крепёж, позволяющий зафиксировать прибор в любом месте.
• Беспроводной сканер Fishin’ Buddy MAXDI является полным усовершенствованным аналогом предыдущих моделей. Его отличает простая система настроек и новейшая методика обнаружения объектов под водной толщей.

Бюджетный

Если при выборе эхолота вы не смотрите на цену, а просто хотите получить лучшее устройство из существующих на рынке, тогда можете смело пропускать этот раздел. Здесь мы поговорим о том, какой бренд является самым бюджетным, и при этом может предложить максимум функционала за ваши деньги.

У Lowrance больше всего предложений в низком ценовом диапазоне. Их модели, как правило, немного дешевле, чем другие по аналогичным характеристикам. Среди устройств вы можете выбрать для себя наиболее подходящий, исключив ненужные функции. Тем самым еще немного сэкономив. Что касается премиум сегмента, то здесь ценник также, обычно ниже, чем у конкурентов, что делает эти устройства идеальными для рыболовов которые хотят получить максимум, не ударив сильно по кошельку.

Garmin, как правило, дороже, чем Lowrance, но более доступен, чем Humminbird. Это в основном из-за того, что самые недорогие модели имеют немного больший функционал чем у первых, но меньшую диагональ, чем у последних. Но несмотря на это, у вас не должно возникнуть проблем с поиском хорошего устройства по разумной цене.

Наконец, Humminbird. Их общий ценовой индекс, как правило, самый высокий, тем более, что они не предлагают много моделей с 5-дюймовым экраном и меньше. А модели большего размера укомплектованы обилием функций и разъемов для подключения дополнительных устройств. У них есть несколько недорогих моделей среднего уровня, но большинство относятся к премиальному рынку.

Humminbird 343С Х

• Глубина эхолокации: 330 м
• Чувствительность: 83\200 кГц
• Количество лучей: 2
• Дисплей: 320×240
• Цена: 350 $

Особенности и преимущества: Humminbird 343С Х – эхолот , который имеет два луча и дисплей с диагональю 3,5 дюйма. Благодаря двум частотам позволяет получить достаточно четкое изображение рельефности дна и всех увиденных объектов, которые могут быть расположены как на маленькой, так и на большой глубине. В эхолоте присутствует функция сигнализатора. Как только рыба попадает в поле зрения луча, срабатывает сигнал оповещения. Функция Zoom в диапазоне 2x – 8x позволяет увеличить объект для распознавания. К тому же подсветка экрана поможет рыбаку даже в ночное время.

Лучшие стационарные эхолоты

Lowrance HOOK-7x

Рейтинг: 4.9

Lowrance HOOK-7x занимает лидирующую строчку в рейтинге благодаря исключительным показателям рабочих диапазонов частот, повторить которые (и даже приблизиться) не способны другие представители рыночного сегмента. Конструктивно включает в себя два модуля: управляющий (пульт) и облучающий, в состав которого входит чувствительный датчик. Примечательно то, что рабочая частота девайса может изменяться плавно, в пределах от 83 до 800 кГц, правда, со значительным (и понятным в такой ситуации) варьированием угла обзора. Впрочем, ограничение видимой границы никак не сказывается на дальности действия, которая также способна варьироваться в диапазоне 90-300 метров.

Что касается эргономических и протекторных характеристик, то Lowrance HOOK-7x предусмотрительно «запакован» в прорезиненный корпус и обладает степенью защиты IPx7. Разрешение 7-дюймового экрана, выполненного в формате 16:9, составляет 800х480 точек. Имеется база опциональных дополнений, таких как оснастка датчиком GPS и microSD-картами. Стоит такой эхолот немало, однако ввиду расширенных рабочих характеристик способен оперативно окупать все затраты на приобретение.

Достоинства

• возможность работы в широком частотном диапазоне (83-800 кГц);
• высокая степень защиты от механического воздействия и воды;
• большой дисплей с картинкой высокой чёткости;
• хорошая дальность действия (90-300 м);
• оптимальное соотношение цены и качества.

не обнаружены.

Garmin STRIKER PLUS 4

Рейтинг: 4.8

Отличный стационарный эхолот для ловли с берега, популярность которого обусловлена великолепным запасом прочности вкупе с большим объёмом внутренней памяти. Благодаря запатентованному программному обеспечению Garmin (под названием Quickdraw Contours) Striker Plus 4 способен в автоматическом режиме составлять и сохранять карты водоёмов, площадь которых может достигать до 8000 квадратных километров. Благодаря реализации этой функции рыболов может самостоятельно отслеживать различные глубинные изменения, а также повадки и места обычного скопления рыбы.

Однако на этом картографические «фишки» модели не заканчиваются. По умолчанию с завода эхолот оборудован мощным GPS-приемником, благодаря которому можно создавать актуальные маршруты с пометкой путевых точек и просматривать текущую скорость движения судна. В остальном Striker Plus 4 выглядит вполне стандартно: двухлучевой датчик может работать с частотами различного уровня, 4,3-дюймовый экран оборудован подсветкой, а вся электроника помещена под надёжный влагозащищённый корпус.

Достоинства

• реализована функция картографии с возможностью сохранять подробные карты водоёмов общей площадью до 8000 квадратных километров;
• высокое качество передаваемого изображения;
• работоспособный датчик эхолокации, имеющий два луча различной частоты действия;
• высокая точность обнаружения.

высокая цена.

Humminbird HELIX 5 SONAR

Рейтинг: 4.7

Эхолот модели SONAR от компании Hummingbird – это обновлённая версия популярной серии HELIX 5, вобравшая в себя ряд точечных улучшений. Во-первых, стоит отметить обновлённый пятидюймовый дисплей с разрешением 480х800 dpi и 256 цветами TFT, значительно приобретший в параметрах чёткости картинки и общей информативности. Для облегчения использования девайса в тёмное время суток была предусмотрена и мощная светодиодная подсветка, оставленная здесь из стандартной версии.

Основное новшество Humminbird HELIX 5 SONAR коснулось оснащения двухлучевым следящим датчиком, работающим на частотах 200 и 83 кГц (с углом обзора на 20 и 60 градусов соответственно). При этом данные лучи могут работать к раздельно, так и одновременно, выдавая актуальную информацию на разделённый дисплей. Дабы информация отличалась высокой точностью, в качестве дополнительного модуля на сонаре был установлен фильтр помех SwitchFire, работающий с базами данных подгруженных в систему «паразитных» частот. Ну и напоследок стоит отметить высокую степень мощности эхолота в целом: в номинальном режиме работы он выдаёт до 500 Вт мощности, что является хорошим результатом даже для стационарной модели.

Достоинства

• хорошее качество изготовления (несколько уровней защиты от воды и ударов);
• высокая выходная мощность RMS (500 Вт);
• возможность работы в двухлучевом режиме;
• автоматическое распознание рыбы, определение температуры воды и наличие функции скрининга дисплея.

Как настроить прибор

Рассмотрим, как настроить эхолот Humminbird.

• Вначале производится настройка глубины, на которой будет производиться ловля рыбы. При этом датчик следует настроить на глубину на 5–7 метров меньше, чем предполагаемая глубина рыбалки.
• Настройка параметров чувствительности. Обычно рекомендуемое значение чувствительности составляет 75%. Необходимо вручную менять это значение (как в большую, так и в меньшую сторону), пока изображение не станет наиболее приемлемым для восприятия.
• Настройка шумоподавления. Рекомендуется начинать настройку с наименьших значений, постепенно их увеличивая, пока не будет достигнута картинка максимальной чёткости.
• Осуществляется настройка визуальных характеристики дисплея – палитры и яркости. Здесь всё зависит от индивидуальных предпочтений.

Настройка эхолота завершена, теперь им можно пользоваться.
