Эхолот пиранья (Humminbird PiranhaMAX 220)

Электроника на службе рыболова. Структурный сканер Lowrance StructureScan HD

Что делать владельцу картплоттера, когда функциональные возможности устройства уже не в полной мере удовлетворяют его потребности? Над этим вопросом задумались инженеры всемирно известной компании Lowrance и выпустили в свет модель структурного сканера Lowrance StructureScan HD, полностью совместимого со всеми устройствами серии Lowrance HDS и обеспечивающего пользователю панорамный обзор обстановки в толще воды.

Структурный сканер Lowrance StructureScan HDКУПИТЬ!Структурный сканер Lowrance StructureScan HD использует при своей работе сразу две технологии сканирования водоемов: боковое сканирование (SideScan) и сканирование пространства под днищем корабля (DownScan). Благодаря этому рыболов может выбирать необходимый для него на данный момент времени тип сканирования и качество получаемого изображения: использовать глубокое сканирование с меньшей детализацией, или же санирование с меньшим охватом пространства, но с лучшим отображением дна.

Lowrance StructureScan HD

Технология бокового сканирования SideScan позволяет поддерживать полноэкранное отображение рыбы и структуры дна водоема по обоим бортам плавательного средства, с высокой степенью детализации на глубинах до 183 метров. Технология DownScan позволяет увидеть картинку с обстановкой, непосредственно под днищем корабля. Кроме того, подключив структурный сканер Lowrance StructureScan HD к одному из картплоттеров серии Lowrance HDS, у пользователя появляется возможность сравнить на разделенном экране информацию от сканера и информацию, полученную при помощи эхолота и более точно идентифицировать обнаруженну в воде рыбу. Использование структурного сканера Lowrance StructureScan HD на борту судна позволяет получать картинку с высокой четкостью, в любых типах водоемов, будь то открытое море с соленой водой или пресноводный водоем на высоких скоростях движения лодки (до 48 километров в час). Высокая степень детализации получаемого изображения позволяет обнаружить даже небольшие пристанища рыбы на донной поверхности: небольшие каналы, трава, водоросли, бревна.

StructureScan HD

Структурный сканер Lowrance StructureScan HD легко подготавливается работе. Одной из отличительных особенностей прибора является возможность его использования одновременно с тремя картплоттерами серии Lowrance HDS. Функционал сканера расширяет функция TrackBack, которая позволяет прокручивать историю показаний картплоттера и эхолота, и использовать их для установки маршрутных точек, которые затем можно передать по сети. Также на вооружении сканера состоит мощный инструмент — StructureMap обзор, позволяющий накладывать графическую информацию боковых сканов эхолота на карту в реальном масштабе времени.

Экран сонара бокового обзора

Цифрами на рисунке обозначены: 1 — Глубина под лодкой 2 — Время в пути по GPS приемнику 3 — Пройденное расстояние по GPS приемнику 4 — Средняя скорость 5 — Напряжение источника питания 6 — Температура воды 7 — Скорость по GPS приемнику 8 — Толща воды 9 — Тени 10 — Изменения рельефа 11 — Отражение от дна 12 — Боковое изображение 13 — Верх дисплея 14 — Курсор 15 — Белые полоски могут быть рыбой Назначение сонара Side Imaging – за короткое время просмотреть большую акваторию, обнаружить подводные структуры в которых стоит рыба и отметить их, чтобы вернуться позднее. Этот сонар за один проход катера просматривает полосу шириной 160 метров и сильно упрощает работу по изучению водоема. Он работает на частоте 455 кГц и распознает объекты на глубине до 30 метров.

Качество изображения сонара SideImaging получается четким и контрастным при движении по прямой со скоростью 3 -10 километров в час. Если лодка двигается медленно или стоит, то отраженный луч приносит одну и туже информацию снова и снова, превращая картину на дисплее в неразборчивую кашу. Если скорость выше 10 — 15 км/ч, то в изображении возникнут разрывы — эхолот не успеет обрабатывать данные.

При работе с боковым обзором избегайте раскачивания лодки, а при сильном волнении двигайтесь перпендикулярно волнам, чтобы уменьшить боковую качку. Это улучшит качество изображения.

Так ли важна стоимость

Таким вопросом задается большая часть пользователей, так как некоторые брендовые компании могут устанавливать цену в десятки тысяч рублей, что может оттолкнуть начинающих рыбаков. Но следовать за продуктами крупных компаний не всегда целесообразно, так как сегодня большинство малоизвестных фирм выпускают модели, которые практически не отличаются от топовых. Единственная разница заключается в цене.

Недорогие приборы оснащаются одним лучом, изготавливаются в классическом корпусе и обладают средними техническими характеристиками. Цена самой дешевой модели может достигать 2000 рублей. Конечно, недостатки у такого прибора есть – маленький экран, небольшая дальность и глубина, но для нетребовательного пользователя, такие минусы несущественны.

Обзор популярных моделей

во всем мире знают, как один из лучших производителей на рынке рыболовных товаров. Все оборудование этой марки отличается отличным качеством, достаточно огромным функционалом и современным дизайном.

Среди множества эхолотов выделить самые популярные модели достаточно сложно. Многие опытные рыболовы и даже новички уже успели перепробовать во время рыбалки большое количество различных гидролокаторов.

Например, «Humminbird PiranhaMAX» – модель, которая способна измерять глубину водоема, заниматься поиском рыбы, увеличивать изображения и многое другое.

Также отмечают эхолоты серии «Fishin`Buddy». Именно они предназначены не только для рыбалки с береговой зоны, но и для лодочной рыбалки, и даже для рыбалки подо льдом.

Серия под названием «SmartCast» успела завоевать популярность в довольно-таки короткий промежуток времени.

Основные возможности такого вида гидролокатора заключается в том, что они позволяют просматривать глубину водоема до 40 метров, заниматься рыбалкой в ночное время, и наслаждаться беспроводной связью.

А вот модель «Humminbird 500» позволяет рыбачить, как на глубоких водоемах, так и на мелководье. «Humminbird 700» улавливает рыбу даже там, где ее не могут обнаружить другие эхолоты.

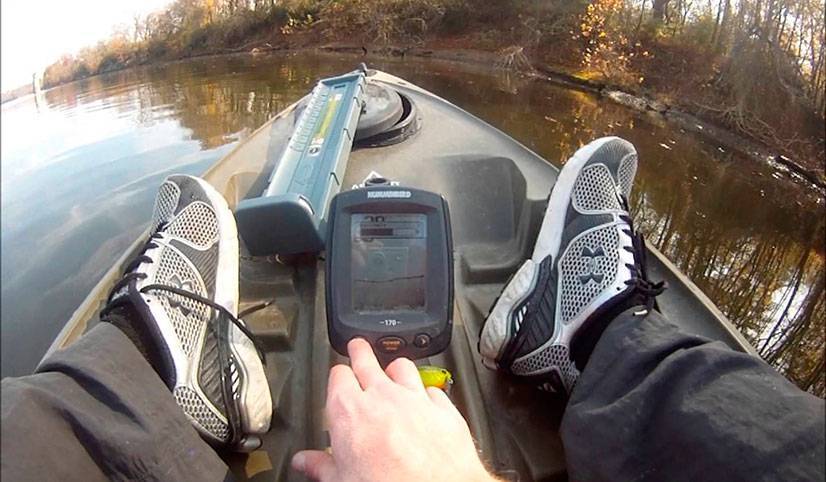

Эхолот Хамминберд 170

Особенностью такого гидролокаторы заключается в специальной подсветке для ночной рыбалки, запоминанием основных настроек.

Эхолот Хамминберд 180

Этот вариант эхолота уже снабжен трехлучевым излучателем. Более того, модель оснащена креплением, которое снимается достаточно легко и просто.

Здесь присутствует регулировка чувствительности, увеличения и специальный режим отображения дна. А крупные цифры на 4-х диагональном экране позволят вам рассмотреть даже самые мелкие детали.

Эхолот Хамминберд 175

Первое, что сразу же бросается в глаза – это более усовершенствованный внешний вид в отличие от предыдущих моделей этой серии. Теперь вам не нужно будет использовать дополнительные и совершенно не нужные переходники для установки эхолота Хамминберд 175.

Обзор модели Humminbird PiranhaMAX 215

Эхолот Humminbird PiranhaMAX 215 – четырехдюймовый эхолот, с возможностью сканировать дно на глубине до 200 метров. Датчик с двумя лучами. Узкий луч сканирует толщу воду и изучает дно. Широкий луч отвечает за поиски рыбы. На дисплей эхолота можно выводит информацию каждого луча отдельно или выбрать функцию совмещения картинки двух лучей одновременно. Датчик изучающий дно, производит замер температуры воды и глубины автоматически. У этой модели присутствует солнечный козырек, позволяющий изучать информацию с экрана при ярком солнечном свете. На экран эхолота информацию можно выводить стандартным и крупным шрифтом.

Обзор Humminbird PiranhaMAX 180

Humminbird PiranhaMAX 180 — представитель широкого модельного ряда эхолотов американской компании Humminbird. Компания выпускает эхолоты как начального уровня, так и чрезвычайно продвинутые устройства, которые даже могут самостоятельно управлять катером. Сама компания американская, производство в Китае.

Humminbird PiranhaMAX 180 имеет стационарное крепление и предназначен для рыбалки с лодки. В комплекте идет трансдьюсер, имеются все крепежи для установки на транец лодки. Длина информационного кабеля 6 метров. При этом, как в прочем и у всех других эхолотов, запрещается какое-либо его изменение. В случае необходимости большей длины информационного кабеля, придется его докупать отдельно. Длина кабеля питания – 2 метра, его можно наращивать самостоятельно, при этом учитывая требуемое сечение жил. Встроенных элементов питания прибор не имеет, питание от сети 12В. Рекомендуемая емкость аккумуляторной батареи – не менее 7 АмЧ.

Трансдьюсер

Изюминка этого эхолота – работа сразу с тремя лучами. Один смотрит под лодку, частота 200 КГц и угол обзора 20°, и два по бокам от лодки, частоты 455 КГц и углы по 35°. Понять, с какой стороны от лодки находится отображаемая на экране рыба, поможет направление символа рыбки. Если обычно на эхолотах символы рыб отображаются все в одном направлении, то у Humminbird PiranhaMAX 180 символы рыб будут в разных направлениях. Датчик температуры является опцией. Максимальная заявленная глубина эхолокации – 250 метров.

Дисплей

Дисплей эхолота черно-белый, размером по диагонали 4 дюйма, разрешение 240х160 пикселей. Способен отображать 8 оттенков серого. Имеется встроенная подсветка. Отображается стандартная картина происходящего под датчиком, в том числе глубина в месте ловли, температура воды (при наличии дополнительного датчика), символы рыб и глубина их нахождения, коряги и водоросли, линия дна и его структура. PiranhaMAX 180 способен определять термоклин, на экране эхолота выглядит как горизонтальная полоска точек на определенной глубине.

Управление

Humminbird PiranhaMAX 180 оснащен всего 3-мя кнопками управления. Пользователю доступны для изменения следующие пункты меню: подсветка; чувствительность; уровень глубины; единицы измерения, увеличение зоны дна; сигнализация глубины и рыбы; FishID; вид дна; скорость прокрутки экрана. Изменение некоторых пунктов (чувствительность, единицы измерения и т.д.) автоматически сохраняется в памяти.

Заключение

Humminbird PiranhaMAX 180 весьма интересный эхолот. Сочетает в себе возможность работы в автоматическом режиме и более тонкую пользовательскую настройку. Довольно уникально в этом ценовом сегменте использование 3-х лучей. Правда, не совсем понятно их распределение. Более широкие и высокочастотные лучи, лучше сканирующие рельеф, расположены по бокам и предназначены, по большому счету, для поиска рыбы. И в то же время более узкий луч с частотой 200 КГц, лучше определяющий рыбу, расположен по центру, и основная его роль – сканировать рельеф. Видимо, у производителя были свои доводы к такому расположению лучей. Также не совсем понятно отсутствие в трансдьюсере встроенного датчика температуры, копеечная экономия на весьма полезной функции. Экран устройства хоть и не слишком большой и четкий, но вполне сбалансирован, позволит видеть все происходящее под лодкой и по сторонам от нее.

Эхолот humminbird piranhamax

• Максимальная глубина сканирования: 100-400 м.
• Угол обзора: 20-180°.
• Мощность излучателя: 100-500 Вт.
• Дисплей: монохромный или цветной.
• Количество частот: 1-6.
• Количество лучей: 1-3.
• Типы устройств: эхолот, эхолот-картплоттер, картплоттер.

Эхолотами называют специальные электроприборы, общая функция которых – сканирование толщи воды.

С помощью эхолотов можно узнать глубину на определенном участке водоема, рельеф и характер дна, наличие рыбы.

Картплоттеры – приборы, используемые для работы с водными картами. Основные функции таких устройств заключаются в определении местоположения, фиксировании маршрутов и отдельных точек на водоеме.

Эхолоты-картплоттеры совмещают в себе возможности и обычного эхолота, и картплоттера.

Статья в тему: функции эхолотов

Общий угол излучения. Важнейший параметр именно в контексте поиска рыбы с помощью эхолота. Чем угол излучения больше, тем меньше шанс того, что некоторая рыба пройдёт незамеченной под лодкой.

Если же требуется, прежде всего, исследовать донный рельеф, широкоугольные эхолоты оказываются менее эффективными. В некоторых многолучевых моделях встроенные излучатели характеризуются разным углом обзора.

Количество частот. Высокие частоты уместны при достаточно быстром движении лодки, способны обеспечивать высокое разрешение. Низкие частоты более «дальнобойные», характеризуются большей шириной захвата. Некоторые эхолоты имеют функцию комбинирования или выбора разных частот для определенных условий.

Количество лучей излучения. Трёхлучевые устройства, как правило, имеют один вертикальный луч, призванный предоставлять данные о глубинах и донном рельефе, и два широких боковых луча, которые позволяют обнаруживать рыбу и иные подводные объекты.

ЭТО ИНТЕРЕСНО: Эхолот garmin fishfinder 90

Цены на популярные эхолоты Humminbird

1. Humminbird SmartCast RF 15e (100$)
2. Humminbird 346CX DI (180$)
3. Humminbird Fishfinder 346CX DI (240$)
4. Humminbird 120 Fishin’ Buddy (250$)
5. Fishfinder 561x (315$)
6. Humminbird 748 3D (350$)
7. Humminbird 571 HD DI (560$)
8. Humminbird 571X HD DI (700$)
9. 598CXI HD SI Combo (850$)
10. Humminbird 998cx Combo Fishfinder (1650$)

Классификация эхолотов Humminbird

• Серия PiranhaMAX
• Серия Fishin`Buddy
• Серия SmartCast
• Серия Humminbird 500
• Серия Humminbird 700
• Серия Humminbird 900
• Серия Humminbird 1100
• Серия Helix
• Серия Onix

Первое что бросается в глаза это не удобное меню, но за пару рыбалок к нему привыкаешь. Эхолот изначально показывает неправильную температуру +32 и это зимой в лунке, хотя на самом деле температура была минусовая.

Одновременно в двух лучах эхолот не работает, работает каждый луч по отдельности.

Также бывали случаи, когда эхолот Humminbird 175 отрабатывал ровно 11 месяцев, после чего показывал “не подключен датчик”, при этом утверждали, что никаких ударов, повреждений не было.

С перловкой

Если пшено в супе вам не понравится, можно использовать перловку. Любят её не все, но в ухе она действительно выглядит хорошо, поэтому этот рецепт стоит попробовать воплотить на своей кухне. На приготовление уйдёт полтора часа.

Из ингредиентов потребуются:

• Форель – 700 гр.
• Картофель – 450–500 гр.
• Морковь – 1 шт., средняя.
• Репчатый лук – 2 шт., большие.
• Перловка – 120–150 гр.
• Лавровые листики.
• Соль, перец.

1. За 6–8 часов до начала готовки перловку нужно залить холодной водой. Так она станет мягче.
2. Сначала рыба варится. Когда она станет варёной, бульон нужно будет слить и снова поместить в кастрюлю с водой, только уже свежей. В неё нужно добавить соль и лавровый лист.
3. Морковь натирается на тёрке, а лук мелко шинкуется.
4. Картофель нарезается мелкими кубиками.
5. Как только в бульон добавляется крупа, до готовности остаётся 15 минут.
6. Добавить овощи.

Как только суп приготовится, её можно будет украсить зеленью и подать к столу.

Здесь на 100 грамм 127 ккал, БЖУ – 10,2/2,7/15,5.

Как настроить прибор

Рассмотрим, как настроить эхолот Humminbird.

• Вначале производится настройка глубины, на которой будет производиться ловля рыбы. При этом датчик следует настроить на глубину на 5–7 метров меньше, чем предполагаемая глубина рыбалки.
• Настройка параметров чувствительности. Обычно рекомендуемое значение чувствительности составляет 75%. Необходимо вручную менять это значение (как в большую, так и в меньшую сторону), пока изображение не станет наиболее приемлемым для восприятия.
• Настройка шумоподавления. Рекомендуется начинать настройку с наименьших значений, постепенно их увеличивая, пока не будет достигнута картинка максимальной чёткости.
• Осуществляется настройка визуальных характеристики дисплея – палитры и яркости. Здесь всё зависит от индивидуальных предпочтений.

Эхолоты Humminbird являются простыми и надёжными в эксплуатации устройствами, обладающими широким спектром возможностей. Для каждого конкретного случая рыбалки, в зависимости от типа водоёма и объекта ловли, можно максимально оптимизировать работу устройства. Сделать это можно, либо применив различную материальную базу (используя разные датчики), либо произведя тонкую настройку эхолота.

Модельный ряд эхолотов Humminbird

Humminbird PiranhaMAX

Модельный ряд PiranhaMAX – это серия современных эхолотов, которые наделены всеми основными функциями, обеспечивающими удобство эксплуатации.

Некоторые модели более подробно рассмотрены ниже:

• Piranha MAX 197cxDI является отличным образцом современного и функционального эхолота. Модель оснащена двухлучевым излучателем, при изготовлении которого использовались передовые и инновационные технологии, что позволяет ему исследовать водное пространство под внушительными углами.
• Piranha MAX 197cx представляет собой самый бюджетный вариант в этой линейке гидролокаторов. Относительно невысокая цена не сказалась на качестве, данная модель обладает цветным дисплеем, который обеспечивает четкость изображение даже при ярком дневном освещении. Максимальная рабочая глубина составляет 200 метров.
• Piranha MAX 197cxPortable представляет собой аналог предыдущей модели, поэтому данный эхолот сохранил все ее рабочие параметры, но при этом он является портабельным вариантом, позволяющим отказаться от использования проводов. Батарея, необходимая для поддержания функционирования прибора, включена в базовую комплектацию.
• Piranha MAX 196cxi является наиболее функциональной моделью в данной линейки. Среди ее главных преимуществ можно выделить TFT-дисплей нового поколения, обеспечивающий высокой разрешение и качество передачи данных, а также полный набор GPS-функций, в том числе и сохранение информации о пройденном маршруте.

Humminbird Fishin’ Buddy

Гидролокаторы этой линейки отличаются не только более высокой стоимостью, но и своей функциональностью. В первую очередь можно выделить универсальность все моделей данной серии. Они одинаково эффективны во время береговой или лодочной рыбалки. Их можно задействовать во время зимней рыбалки. Эхолоты без проблем справятся с поставленной задачей по исследованию подледного пространства.

Некоторые модели разного класса более детально разобраны ниже:

• Fishin’ Buddy 140cxRU является эхолотом тубусного типа, который оснащен двухлучевым излучателем, позволяющим проводить вертикальное и боковое сканирование подводного пространства. Экран способен отображать до 256 различных цветов, что отлично передает особенности обстановки в водоеме.
• Fishin’ Buddy MAX– это еще один тубусный гидролокатор, которые отличается своими небольшими размерами и повышенной мобильностью, в базовую комплектацию включена универсальная система для крепежа, позволяющая осуществить монтаж оборудования фактически на любой лодке. Данная модель оснащена большим количеством дополнительных функций и настроек, задаваемых пользователем, что позволяет задать ей параметры, подходящие под определенные условия ловли и повышающие производительность.
• Fishin’ Buddy MAXDI является беспроводным гидролокатором, по своей сути представляет собой усовершенствованную модель предыдущего эхолота. Основное преимущество заключается во внедрении инновационной технологии сканирования водного пространства, которая позволяет повысить производительность и упростить процесс эксплуатации прибора.

Humminbird ONIX

Данная серия гидролокаторов включает в себя несколько моделей топ-класса, у которых фактически не имеется аналогов. При их разработке были задействованы передовые технологии и собственные инновационные разработки, которые позволили создать оборудование для максимально качественного исследования пресноводных водоемах.

Обе модели, включенные в данную линейку, рассмотрены ниже:

• ONIX 8cxiSI Combo оснащен дисплеем с высоким разрешением и сенсорным управлением, в нем также реализована возможность LED-подсветки, что упрощает процесс эксплуатации в ночное время. Данная модель обладает целым рядом возможностей сканирования подводных глубин, что позволяет ей передавать изображение в HD-качестве.
• ONIX 10cxiSI Combo – это одна из лучших моделей современных гидролокаторов, которая позволяет просматривать 3D-карты, качественно исследовать водоемы и передавать изображение в HD-качестве, сохранять во внутреннюю память до 200 пройденных маршрутов и другую необходимую информацию. Этот эхолот обладает всеми положительными сторонами предыдущей модели, но дополнительно он оснащен возможностью управления троллинговыми моторами MinnKotai-PilotLink.

Что следует знать при покупке эхолота?

Перед совершением покупки эхолот необходимо оценить по следующим критериям, чтобы в последующем не пожалеть о сделанном выборе:

• Возможности лучей. Бюджетные модели используют лучи с незначительной шириной сканирования, поэтому они не могут определять местонахождение потенциальной добычи, а только определять глубину и иные особенности отдельных участков водоема.
• Направление луча. При сканировании подводного пространства в вертикальном положении всегда имеется некоторая задержка перед получением изображения.
• Количество передаваемых цветов. Чем их больше, тем подробнее и достовернее будут передаваемая эхолотом информация.

Подводя итоги, можно отметить многообразие приборов, выпускаемых под маркой Humminbird. Среди ассортимента можно обнаружить модели, находящиеся в различных ценовых диапазонах и предназначенные для разных стилей рыбной ловли. Это позволяет каждому человеку совершить выбор и покупку наиболее подходящего варианта с учетом индивидуальных требований.oes here

Установка в лодке

После того, как выбраны все основные настройки, можно приступать к установке эхолота в лодке. Определяя место для крепежа головной части (экрана) помните, что он должен располагаться на расстоянии вытянутой руки от вас, чтобы было удобно наблюдать за показаниями прибора, не отвлекаясь от других дел. Самое главное при установке выбрать ровную площадку и надежно закрепить держатель монитора. В первую очередь крепим стационарную часть на шурупы, а к ней уже при помощи зажимного винта монтируем ответную часть поворотного механизма.

Далее к экрану подключаем шлейф-кабель и соединяем его же с кабелем, идущим от датчика эхолота. Последний закрепляем на держателе и устанавливаем на транец лодки посредством струбцины и регулируем по высоте, чтобы он не выходил за нижний край. В самом конце подключаем питание эхолота. Для удобства и безопасности лучше уложить аккумулятор и все провода компактно таким образом, чтобы все это не мешало перемещению рыбаков по лодке.

Теперь можно включить прибор и проверить его работу. По месту уже подстраивают аппарат под конкретные окружающие и погодные условия, регулируют подсветку и другие параметры. На этом наши «мучения» окончены, осталось только поймать крупную рыбу. Хороших вам уловов и удачи на водоёмах!

15 мая 2014 г.

На что обратить внимание при выборе?

В первую очередь не следует забывать, что серия эхолотов Рiranhamax – это, в первую очередь, лодочные эхолоты, которые будут бесполезны при ловле с берега в заброс спиннинговой, поплавочной или донной снастью. Однако в случае с подледной ловлей такие модели тоже могут успешно применяться

При покупке следует обратить внимание на следующие моменты:

• Способ крепления датчика на лодке. Это может быть транцевый вариант (наиболее распространен в связи с простотой и возможностью использовать маломощные излучатели), врезной (обеспечивает наибольшую четкость картинки и минимум помех) и крепящиеся к днищу (требуют мощного излучателя).
• Наличие дополнительных датчиков, измеряющих, к примеру, температуру воды (такого типа датчики имеются у всех эхолотов линейки Рiranhamax) или скорость движения лодки.
• Мощность излучателя. Влияет в первую очередь на рабочую глубину и несколько менее на детализацию прорисовки донного рельефа. При ловле на глубинах до 6–10 метров рабочая глубина до 400 метров выглядит несколько избыточно.
• Количество лучей. Влияет на четкость и ширину отображаемого участка, однако и самые простые однолучевые модели вполне неплохо справляются со своими задачами, многие рыболовы не видят смысла переплачивать за трехлучевые устройства.
• Особенности экрана. Сенсорный дисплей с большой диагональю и разрешением делает использование прибора более удобным, однако существенно увеличивает его стоимость, а также потенциально может отрицательно сказаться на надежности устройства. Большинство рыболовов считает, что вполне достаточно небольшого монохромного экрана со скромным разрешением – достаточно для того, чтобы рассмотреть рыбу и повреждений боится меньше.

Также, если позволяет бюджет, следует обратить внимание на картплоттеры с встроенным эхолотом. Эти устройства имеют GPS модуль и накладывают получаемые данные на имеющиеся в памяти карты. Дополняя эту информацию данными эхолота, можно быстро находить ранее обнаруженные уловистые точки, не тратя время на поиски

Дополняя эту информацию данными эхолота, можно быстро находить ранее обнаруженные уловистые точки, не тратя время на поиски.

WWW .BADGER.RU БЛАГОДАРНОСТЬ Благодарим Вас за выбор эхолот…

• Изображение
• Текст

Компания Баджер т.

WWW

.BADGER.RU

БЛАГОДАРНОСТЬ

Благодарим Вас за выбор эхолота рыбоискателя от Humminbird, лучшего в США производителя эхолотов. Мы заработали свою репутацию благодаря техническому совершенству изделий и высшему качеству производства. Своим эхолотом Вы будете пользоваться долгие годы безо всяких проблем в самых тяжелых условиях открытого моря.

Если вдруг, к несчастью, Ваш эхолот потребует ремонта, мы предлагаем нашу бесподобную гарантийную поддержку, бесплатную в течение первого года с момента покупки нашего изделия, и которую можно продолжить за символическую доплату. Подробности в конце настоящего Руководства.

Мы убедительно просим вас внимательно ознакомиться с предлагаемым “Руководством пользователя”, чтобы можно было в полной мере воспользоваться всеми достоинствами нашего нового эхолота. Чтобы зарегистрировать у нас свою покупку и помочь нам идентифицировать при обращении в службу технической поддержки, просим заполнить и выслать в наш адрес гарантийный талон, вшитый в переплет настоящего “Руководства пользователя”.

ВНИМАНИЕ! Эхолот не может обеспечивать полноценную навигацию судна и не сможет предотвратить столкновения с другими судами, с плавающими и полузатопленными объектами, с мелями, а потому не может защитить от травм. Во время движения судна глубина воды под килем может меняться так быстро, что судоводитель не успеет среагировать. Потому мы Вам советуем двигаться медленно, если ожидается появление мелей или затопленных препятствий

Потому мы Вам советуем двигаться медленно, если ожидается появление мелей или затопленных препятствий.

ЭХОЛОТ HUMMINBIRD PIRANHA MAX 220

В ПОДАРОК: Аккумуляторная батарея.

   Эхолот от компании Humminbird с улучшенным разрешением экрана по сравнению с PiranhaMAX 15. Эхолот Humminbird PiranhaMAX 220 – это самая совершенная модель серии. Этот эхолот обладает двухлучевым излучателем, что позволяет видеть большую поверхность дна, а значит находить большее количество рыбы.

   Эхолоты Humminbird PiranhaMAX 220 обладают характерными для Humminbird функциями, такими как Fish ID + (определение размера рыбы) , Structure ID (отображение структуры дна), Zoom (увеличение), Bottom Black View (дно отображается как черная полоса).

   Эхолоты Humminbird Piranha имеют отличный LCD дисплей с подсветкой и высоким разрешением, а также прочный водонепроницаемый корпус. Также эти эхолоты выдают сигнал при достижении заданной глубины и обнаружении рыбы.

   PiranhaMAX – это отличный выбор для рыбаков, только знакомящихся со всеми преимуществами рыбной ловли с эхолотом.

Основные особенности эхолота Humminbird PiranhaMAX 220:

• Высокое разрешение 240 x 160 пикселя (ВxГ)
• 8 градаций серого цвета обеспечивают чёткую картинку дна, рыбы и подводных объектов
• Двулучевой трансдьюсер (20° и 60°, 200 и 83 кГц) с охватом большей территории и лучшим определением дна
• Рыба в узком луче отображается заполненым символом, в широком луче – пустым
• Простое управление всеми настройками эхолота
• Датчик температуры встроен в основной датчик
• Максимальная глубина 270 метров, мощность 200 Вт (средняя), 1600 Вт (пиковая)
• Компактные размеры

Дополнительные особенности эхолота Humminbird PiranhaMAX 220:

• Меню на русском языке
• Технология Fish ID+ с отображением глубины рыбы
• Трехуровневая подсветка для ночной рыбалки
• Крупные цифры для лёгкого чтения данных
• Высококонтрастный режим отображения: Чёрное дно
• Сигнализация глубины (Depth Alarm), Сигнализация рыбы (Fish Alarm)
• Регулировка увеличения (Zoom), чувствительности (Sensitivity), диапазона глубины (Depth Range), вида дна (Bottom View) и скорости перемещения экрана (Chart Speed)
• Запоминание настроек в памяти эхолота
• Легкосъёмное крепление
• Микродинамический трансдьюсер для больших скоростей
• Водонепроницаемый, ударопрочный корпус

Комплектация Humminbird PiranhaMAX 220:

• Эхолот PiranhaMax 220;
• Двухлучевой стандартный датчик (длина кабеля 6м);
• Крепление датчика на транец;
• Кабель для подключения питания (длина кабеля 2м);
• Инструкция на английском языке;
• Инструкция на русском языке.

Характеристики эхолота Humminbird PiranhaMAX 220:

• Максимальная глубина: м 270
• Размер экрана (ВxГ): мм 80 x 57 (диагональ 4”)
• Разрешение экрана (ВxГ): пикс. 240 x 160
• Тип экрана 8 градаций серого: высококонтрастный FSTN ЖК
• Мощность излучения, Вт 200 (средняя): 1600 (пиковая)
• Рабочая частота, кГц: 200 и 83
• Покрытие датчика: 20° и 60° @ -10db
• Вид трансдьюсера: XNT-9-20-T, крепление на транец или внутри корпуса лодки
• Напряжение питания, В: 10-20, постоянный ток
• Крепление: Быстросъёмное крепление, обеспечивается поворот и наклон экрана
• Габариты (ШxВxГ), мм: 110 x 155 x 80 (с креплением)

Технические характеристики
Максимальная рабочая глубина, м	180
Максимальная дальность просмотра водной толщи вперед по курсу, м	Нет
Тип экрана	Монохромный жидкокристаллический дисплей с 4-мя градациями серого цвета
Размер экрана, мм	86х64
Разрешение экрана, пикселей	240х160
Размер прибора (ВхШхГ), мм	155х111х83
Вес прибора, г.	260
Количество лучей (рабочая частота)	2 луча (83/200 кГц)
Угол излучения датчика, градусов	20° и 60°
Направление сканирования	Вниз
Режим увеличения ZOOM	Есть
Режим “захвата дна” BOTTOM LOCK	Есть
Определение рыбы, типоразмеров	Есть (3 размера рыбы)
Измерение температуры воды	Датчик в комплекте
Измерение скорости судна	Нет
NMEA вход/выход для подключения внешних устройств (GPS, радар и др.)	Нет
Напряжение питания, Вольт (количество и тип батарей)	10-20
Диапазон рабочих температур, град. Цельсий	-15…70
Комплектация	Двухлучевой стандартный датчик (длина кабеля 6м); Крепление датчика на транец; Кабель для подключения питания (длина кабеля 2м); Инструкция на английском языке; Инструкция на русском языке.
Потребляемая мощность, Вт	10

Гарантия: 1 год.

Также Вы можете ознакомиться с устройством эхолотов, их принципом работы и критериями выбора:В помощь новичкам по эхолотамСтатьи по эхолотам

Какая «Пиранья» вам нужна?

Если мы вас убедили, то пойдем дальше в наших рассуждениях. Собравшись купить «Пиранью», рыбак еще не обезопасил себя от ошибки № 2. Не надо спешить делать покупку, следует разобраться в ассортименте этих эхолотов.

Перед приобретением этой полезной рыбаку вещи, покупателю обязательно предстоит определиться с ее видом. Ведь будучи привлеченным яркой рекламой, можно упустить саму суть покупки. Дело в том, что функционально эхолоты предназначаются для:

• рыбалки с лодки;
• зимней рыбалки;
• рыбалки с берега.

Оговоримся сразу: наиболее востребованы эхолоты, предназначенные для разведки водоема с лодки. Поэтому вопросам их установки мы уделим в данной статье наибольшее время.

Но начнем мы с выбора эхолота для ловли с берега. Ведь все-таки наибольший процент среди рыбаков – это «пролетарии», не имеющие собственного плавсредства.

В данном случае рыбаку следует выбрать для ловли эхолот «Пиранья». Характеристики его функционирования, впрочем, также учитываются при покупке:

• Продуктивность преобразователя.
• Восприимчивость приемника.
• Мощность передатчика.
• Разрешение и цветность экрана.

Сравнительная таблица лучших эхолотов

Название	Основные характеристики	Цена
Garmin Striker Plus 4CV	Вес 300 грамм, имеется также датчик температуры, экран с диагональю в 4,3 дюйма, есть модуль GPS.	₽ 25 237
Deeper Smart Sonar PRO+	Имеет мощный сигнл, питание от аккумулятора либо батареек, весит всего 100 грамм.	₽ 20 900
Lowrance HOOK2 4x Bullet Skimmer	Стационарный, крепится на транец, рабочая температура начинается от -15 °C, оборудовано экраном с диагональю в 4 дюйма.	₽ 11 010
Lucky FF1108-1	С кабелем длиной в 7,6 метров, дисплей небольшой – 2,2 дюйма, питание от батареек.	₽ 2 899
Garmin Striker 4	Мощность 1 600 Вт, есть экран с диагональю 3,5 дюйма, модуль GPS и датчик температуры.	₽ 12 790
Практик 6М	Вес 225 грамм, трансдьюсер однолучевой, обеспечивает глубину сканирования до 25 метров.	₽ 7 750
Lucky FF916 Luckylaker	Глубина сканирования может достигать 45 метров, частота луча 125 кГц, в функционал входит поиск рыбы и отображение её размера.	₽ 7 600
Humminbird PiranhaMAX 197c	Глубина сканирования может доходить до 183 метров, частота лучей 455 и 200 кГц, что обеспечивает широкий охват и точность сканирования.	₽ 10 900

Основные возможности эхолота

Humminbird PiranhaMAX 215 – эхолот с широким диапазоном функций, которые делают рыбалку проще. Все параметры доступны и не требуют особых навыков для применения. Основной функционал:

• функция Sensitivity – отвечает за контролем количества объектов, которые отображаются на экране эхолота в момент работы. Повышенная чувствительность появляется в момент перегрузки информацией. Система срабатывает от большого числа возвратных импульсов от маленькой рыбы или от помех на воде. При рыбалке на большой глубине система сообщает о том, что возвратные импульсы слабые;

• технология Fish ID отображает глубину на которой находится рыба;

• выбор уровня подсветки от 1 до 5, возможность отключить подсветку при необходимости;

• функция высококонтрастного отображения, черное дно;

• звуковая система, сигнализация глубины и сигнализация при нахождении рыбы;

• функция, отвечающая за диапазон глубины;

• система, позволяющая регулировать настройки скорости отображения полученных данных на дисплее;

• функция zoom – отвечает за увеличение отдельных деталей графической картинки.
