Настройка параметров
Прежде чем приступить к работе, необходимо настроить эхолот. Все аппараты, поставляемые на российский рынок, имеют заводские настройки. В первую очередь пользователи обычно задают родной язык: кнопка MENU – SETTING – SYSTEM – LANGUAGE. Настройки любого устройства – дело индивидуальное. Приведем лишь стандартный вариант конфигурирования данного девайса:
- Язык – русский;
- Контраст – выбираем «по вкусу»;
- Бипер – ВКЛ.;
- Симулятор – ВКЛ. Так можно будет увидеть, как отображаются различные элементы на дисплее эхолота. После изучения основных изображений обязательно выбираем значение этого пункта ВЫКЛ, чтобы не ловить рыбу, используя стимулятор.
Далее в пункте меню MENU выбираем по порядку:
- Чувствительность – лучше оставить АВТО;
- Глубина – задаем метры вместо футов;
- Зум – оставляем ВЫКЛ;
- Прокрутка – выбираем среднее положение.
- Глубина – значение ВЫКЛ.;
- Рыба – ставим ВКЛ.;
- Батарея – задаем уровень сигнализации о разряде аккумулятора (2А);
- Мель – чаще всего, когда ловят на мелководье, ставят ВЫКЛ или 1.0М.
- Белая линия – выставляем ВКЛ.;
- Значки рыб – ставим значок с цифрой на белом фоне и рыбкой;
- Автоусиление – выбираем среднее;
- Луч – узкий;
- Температура воды – оставляем АВТО. В этом режиме температура воды будет выводиться на экран только тогда, когда датчик эхолота будет находиться в воде;
- Батарея – показывать;
- Размер – малые.
- Температура – задаем градусы Цельсия (°С);
- Глубина – выбираем метры (М).
Вам будет интересно узнать:
Как быстро отремонтировать эхолот.
Как работает эхолот.
Частоты и лучи.
Современные эхолоты сегодня.
Как правильно настроить эхолот.
Чем отличаются эхолоты.
Дисплей цветной или монохромный
Что такое термоклин.
Что такое кавитация.
Как выбрать эхолот.
Как устроен датчик эхолота.
Как правильно установить датчик.
Рассчёт ёмкости аккумулятора.
Скачать инструкции по установке.
Контакты по ремонту.
Задайте вопрос специалисту.
Частота обновления данных с датчика – до 40 раз в секунду. Датчик способен работать на скорости лодки до 120 км/ч. Устройство снабжено звуковой сигнализацией в случае обнаружения рыбы или достижения заданной глубины.
Стоимость эхолота – около 500 долларов.
Эхолот Humminbird Helix 5x di представляет собой четырёхлучевой эхолот с датчиком XNT 9 DI T, крепящимся на транец. Сонар способен охватывать зоны от 16° до 75° в зависимости от используемой частоты.
Максимальная глубин сканирования составляет 200 м в обычном режиме и 100 м в режиме Down Imaging. Мощность сонара – 500 Вт (в импульсе 4000 Вт).
Устройство снабжено дисплеем с разрешением 800 на 480 точек, отображающим информацию оттенками серого цвета. Стоимость устройства – 350 долларов.
Эхолот Humminbird Helix 5x si gps представляет собой расширенную версию Helix 5, снабженную боковым датчиком и модулем GPS.
В качестве датчика используется XNT 9 SI 180 T, имеющий стандартные частоты (200, 83 и 455 КГц) с углами охвата от 20° до 85°. Максимальная глубина сканирования составляет 450 м в обычном режиме и 36 м в режиме Side Imaging.
Стоимость устройства – 650–700 долларов.
Рассмотрим, как настроить эхолот Humminbird.
- Вначале производится настройка глубины, на которой будет производиться ловля рыбы. При этом датчик следует настроить на глубину на 5–7 метров меньше, чем предполагаемая глубина рыбалки.
- Настройка параметров чувствительности. Обычно рекомендуемое значение чувствительности составляет 75%. Необходимо вручную менять это значение (как в большую, так и в меньшую сторону), пока изображение не станет наиболее приемлемым для восприятия.
- Настройка шумоподавления. Рекомендуется начинать настройку с наименьших значений, постепенно их увеличивая, пока не будет достигнута картинка максимальной чёткости.
- Осуществляется настройка визуальных характеристики дисплея – палитры и яркости. Здесь всё зависит от индивидуальных предпочтений.
Настройка эхолота завершена, теперь им можно пользоваться.
Эхолоты Humminbird являются простыми и надёжными в эксплуатации устройствами, обладающими широким спектром возможностей. Для каждого конкретного случая рыбалки, в зависимости от типа водоёма и объекта ловли, можно максимально оптимизировать работу устройства. Сделать это можно, либо применив различную материальную базу (используя разные датчики), либо произведя тонкую настройку эхолота.
Эхолот Humminbird PiranhaMAX 180 (обзор)
Данное устройство зарекомендовало себя как один из лучших эхолотов бюджетной категории благодаря высокой мощности и многофункциональности.
Модель трёхлучевая, что обеспечивает очень хороший обзор толщи воды. Угол излучения одного луча составляет 20°, двух других – по 35°. Рабочая частота – 200 и 455 кГц соответственно. Мощность данного эхолота составляет 200 Вт, максимальное значение доходит до 1600 Вт. Эхолот оснащён монохромным четырёхдюймовым дисплеем с разрешением 240х160 пикселей.
Обнаруженная в воде рыба отображается на экране в виде заполненного (в узком луче) или пустого (в широком луче) символа. Также модель имеет подсветку для более комфортного использования прибора в темное время суток.
Эхолот поддерживает несколько полезных функций, среди которых:
- Fish ID (определение размера рыбы);
- Zoom (увеличение изображения);
- Structure ID (отображение структуры дна);
- Bottom Black View (отображение дна водоема в виде черной полоски).
Данная модель может похвастаться также наличием специальной звуковой сигнализации, которая может оповещать рыбака о достижении нужной глубины или, к примеру, обнаружении рыбьей стаи. Также прибор умеет измерять температуру воды.
Humminbird PiranhaMAX 180 поставляется в следующей комплектации: непосредственно сам эхолот, датчик с кабелем в 6 м длиной, кабель питания устройства, инструкция и ряд крепежных элементов для прибора.
Цена эхолота Humminbird PiranhaMAX 180 составляет 250-300 долларов.
⛵ Настраиваем чувствительность и шкалу глубины
Главный фактор, обеспечивающий точное определение размера рыбы эхолотом — правильно выбранная его чувствительность и установленный диапазон глубин. В общем случае, чем больше рыба, тем сильнее от нее эхо-сигнал и крупнее метка такого сигнала на экране. Здесь очень важны настройки эхолота, потому что излишнее повышение чувствительности может полукилограммового окуня на экране представить трехкилограммовым сигом. С другой стороны, чрезмерное снижение чувствительности может привести к тому, что сиг на экране будет выглядеть как 300-граммовая плотва. Переключение диапазона глубины с 0−10 метров на диапазон от 0 до 20 метров, уменьшает метку рыбы на экране почти вдвое. Итак, во-первых, нужно вручную установить диапазон просматриваемых глубин такой, чтобы видеть дно озера около нижнего обреза экрана в самой глубокой точке, до которой планируется вести лов рыбы. Затем поднимаем чувствительность до такой степени, чтобы по всему экрану стали случайным образом появляться и гаснуть точки, после чего уменьшить чувствительность настолько, чтобы эти случайные точки на экране просто перестали появляться. Следует отметить найденную настройку чувствительности, и стараться повторять ее во всех прочих случаях при такой же глубине водоема.
Обнаружение рыбы (Fish ID)
Функция, ради которой большинство начинающих рыбаков приобретает эхолоты. Обязательно проверьте, что бы эта функция была включена в меню эхолота, иначе рыбу на экране, вы не увидите. Сонар просто анализирует полученную информацию, распознает дно, термоклины, прочие нежелательные объекты, а остальные предметы воспринимает как рыбу. В большинстве случаев, это действительно так, однако не всегда. Небольшие ветки, черепах и многие другие предметы эхолот также может принять за рыбу, как впрочем и не найти рыб там, где они действительно есть. Но это уже погрешность. Особо продвинутые приборы могут определить даже размер рыбы, изобразив на экране маленький, средний или большой значок.
Garmin Echo 500c
Более крупный эхолот с широким и цветным 5-дюймовым дисплеем.
Именно эта модель предусматривает возможность сканирования на глубине до 580 м.
Мощность передатчика тоже максимальная среди рассматриваемых моделей Garmin Echo – 500 Вт.
Эхолот стабильно выдает чёткое изображение, которое хорошо различимо даже при ярком солнце.
Крепится прибор также к транцу лодки или на троллинговый мотор.
Если вас интересует информация, связанная с лодочными эхолотами, советуем вам нашу статью про выбор эхолотов для лодки. Там вы найдете более подробный анализ параметров эхолотов, рейтинг эхолотов, интересные видео и другое.
Автор статьи: Иванов Виталий Леонидович, 2021 год.
? Какой выбрать аккумулятор для питания эхолота ?
Срочный ремонт Minn Kota
Меня часто спрашивают:- «А какой нужен аккумулятор, для питания моего эхолота?» Тут всё просто. Прежде всего это зависит от того, сколько времени вы проводите на воде, без возможности подзарядки аккумулятора. Чаще всего подойдёт герметичный, необслуживаемый, свинцово кислотный аккумулятор. Рабочее напряжение такого полностью заряженного аккумулятора — 12.8 вольт. Такие аккумуляторы используют в ИБП. Емкость аккумулятора выбирается из расчета непрерывной работы эхолота, по формуле: Емкость акб. (в А/Ч) делим на ток потребления эхолота (в Амперах), получаем время непрерывной работы эхолота в часах, до следующей зарядки аккумулятора.
Пример: Аккумулятор емкость 7А/ч, эхолот потребляет 150ма (0.15А) следовательно 7 / 0.15 = 46.6 часов. Это в идеале, но всегда следует помнить, что емкость аккумулятора, зависит от состояния аккумулятора, температуры воздуха. Зимой, емкость аккумулятора будет меньше. Хранится он должен только в заряженном виде.
Различия Humminbird Helix 5 и Helix 7
Размер дисплея: это первая область с очевидными отличиями. Если вы поместите устройство Helix 5 рядом с Helix 7, станет ясно, что последний имеет значительно больший экран с диагональю 7 дюймов по сравнению с диагональю 5 дюймов у первого.
Более широкий размер экрана имеет огромное значение, если вы планируете часто использовать функции разделения экрана, особенно на моделях с боковым отображением (SI). Поскольку боковое изображение сканирует большие области одновременно, для этого действительно полезно иметь больший размер экрана, особенно если вы планируете запускать его рядом с изображением вниз или данными GPS на разделенном экране.
Итог: увеличенный размер дисплея Helix 7 намного лучше подходит для считывания сигналов сонара (особенно данных бокового изображения) и для эффективного использования разделенного экрана при одновременном объединении нескольких различных функций.
Картографирование: в то время как в бюджетных моделях Helix 5 нет картографических возможностей, в топовых моделях, а также во всех моделях Helix 7 они есть. Однако модели последней серии обладают более продвинутыми картографическими функциями и поставляются со встроенной базовой картой.
GPS: в бюджетных моделях Helix 5 встроенный GPS отсутствует, в то время как в более дорогих устройствах и во всех моделях Helix 7 он есть.
CHIRP: модели Helix 5 младшего класса не имеют сонара CHIRP (который генерирует более подробные и четкие показания), в то время как модели более высокого класса, а также все модели Helix 7, имеют.
Нижняя визуализация: все модели обеих серий имеют нижнюю визуализацию, но некоторые модели Helix 7 оснащены технологией мегавизуализации, которая имеет более высокое качество, чем сонар для нижней визуализации на моделях Helix 5.
Боковое изображение: модели высокого класса в обеих сериях имеют гидролокатор бокового изображения, а модели более низкого уровня – нет. Так что это не разница между двумя сериями, а скорее разница между моделями высокого и низкого уровня в каждой из серий.
Итог: модели Helix 5 высокого класса имеют многие из тех же функций, что и модели Helix 7, включая высококачественный гидролокатор бокового обзора, гидролокатор CHIRP, GPS и картографические функции. Однако их самым большим недостатком является меньший размер экрана, поскольку более крупный 7-дюймовый дисплей имеет огромное значение, позволяя пользователю в полной мере использовать все возможности сонара и картографирования одновременно с разделенным экраном.
Режимы сканирования SI, DI, Sonar. Разделение экрана
Имея функцию бокового обзора, не стоит думать, что остальные режимы сканирования не имеют смысла — это далеко не так и является распространенным заблуждением тех, кто не имел в пользовании структурник. Например, один мой товарищ, при совместной рыбалке, практически, возмущался, что заходя в береговой коряжник я совсем убирал боковой обзор, переключаясь на нижний скан. Ему казалось, что боковой обзор не может показывать хуже, на нем же так хорошо все видно. Позже он все понял.
Приведу пример:
проходя через эту поляну с какими-то интересными выступлениями над дном, в режиме только бокового сканирования, нам не сразу стало понятно, что под нами поляна с пеньками. Может быть догадки такие и были, и тем не менее мы сразу переключились на тройной экран. В окошке нижнего сканирования мы увидели те самые пеньки достаточно четко и все догадки смело моментально.
Дальнейшее узучение места показало, что данный участок акватории, представляет собой бывший прибрежный участок затопленного русла мелкой реки, которое находится поблизости. Раньше неподалеку текла речка, а вокруг был небольшой лес. Сегодня это фоновая глубина 8 метров со свалами в русло до глубины 11 метров.
Или другой пример:
в условиях прохода через окна берегового коряжника, меня в первую очередь интересует то, что находится подо мной, ведь именно здесь будут проходить мои приманки. А на картинке выше, яркий пример полезного сочетания двух режимов SI и DI: на боковом сканере я вижу скопление рыбы на пройденном участке. Та рыба, что придерживается верхней части свала — более мелкая и стоит чуть левее, в то время как та, что стоит под свалом — более крупная и стоит правее. Картинка DI, в этом случае, помогает мне увидеть их всех вместе и соотнести размеры этих рыб. Как показала дальнейшая рыбалка — силуэты крупных рыб принадлежат крупному сазану, силуэты более мелкие — среднему лещу.
Иногда, просто удобно посмотреть на отображение в правильной плоскости:
Другими словами, очень часто, дополнительные режимы сканирования — необходимы в поиске нужной рыбы и изучении акваторий. Следует помнить об этом и использовать возможности прибора по максимуму.
Кстати, на панели эхолота предусмотрены три «горячие» кнопки, на которые вы можете сразу же установить три наиболее часто используемых вами комбинации режимов отображения экрана. В нашем случае это:
1. Боковой обзор
2. Три режима: боковой скан, нижний скан и сонар
3. Боковой обзор и карта
Серии эхолотов Humminbird
В настоящее время в продаже представлены несколько серий эхолотов этого производителя.
- Базовая серия – Пиранья (Pirahna Max). Она представляет собой эхолоты с минимальным набором функций и простым двухлучевым трансдьюсером минимальной мощности, способным работать на глубинах менее 200 м. Цена таких устройств составляет от 150 до 200 долларов.
- Продвинутая серия – Helix. Она дополнительно разделяется на несколько типов (Helix 5, Helix 7 и т. д.) Это уже более серьёзное оборудование, часть из которого (например, устройства Helix 12) можно отнести к профессиональным эхолотам. В качестве датчиков здесь могут использоваться многолучевые мощные сонары с поддержкой различных элементов StructureScan. Мощность устройств такова, что они позволяют работать на глубинах до 1.5 км. Ценовой диапазон этой серии очень обширен – от 300 до 4000 долларов.
- Эксклюзивная серия – Solix. Содержит высококачественное профессиональное оборудование, оснащённое самыми лучшими датчиками и дисплеями. Обладает полным набором функций StructureScan (в т. ч. и бокового сканирования). Стоимость таких устройств может превышать 5000-6000 долларов.
Модельный ряд и ценовая политика Humminbird таковы, что позволяют выбрать эхолоты и различные приспособления к ним, предназначенные для решения любого круга задач. Причём каждый рыбак может выбрать именно тот прибор, который удовлетворит его потребности.
Дополнительное оборудование от различных моделей имеет достаточно широкие диапазоны совместимости, что даёт возможность использовать эхолоты с разнообразными типами датчиков, существенно улучшая их возможности.
Все эхолоты Humminbird снабжаются инструкцией на русском языке и имеют техническую поддержку фирмы-производителя. Сроки гарантийного технического обслуживания и бесплатного ремонта составляют от 12 до 18 месяцев.
Боковое сканирование и отображение силуэтов рыбы
Безусловно, самое первое перимущество Humminbird Helix 12 и, вообще структурников, – это боковой обзор. Для начала хочу объяснить отображение бокового сканера. Лучше всего это объясняет картинка от Humminbird.
Картинка бокового скана Хеликс 12 выглядит несколько иначе, но суть всех отображений SI одна: “дорога” посередине – это вода, структуры по бокам – это дно, справа и слева соответственно. Отображаемый на экране рельеф максимально точно изображен на 3D схеме рядом. Вприниципе, эхолот позволяет увидеть дно, именно, с точностью этого 3D изображения.
Как рассказывают, в одном из своих роликов, уважаемые мною братья Щербаковы, принцип работы структурника очень похож на ситуацию, когда ты едешь по асфальтированной дороге через поле: посмотрел вправо – ручеек течет, несколько деревьев вдоль его берега, посмотрел влево – ложбинки, ямки заросшие травою, на бугорочке, в тени куста, сидят птицы. И действительно, примерно так, и с боковым обзором эхолота.

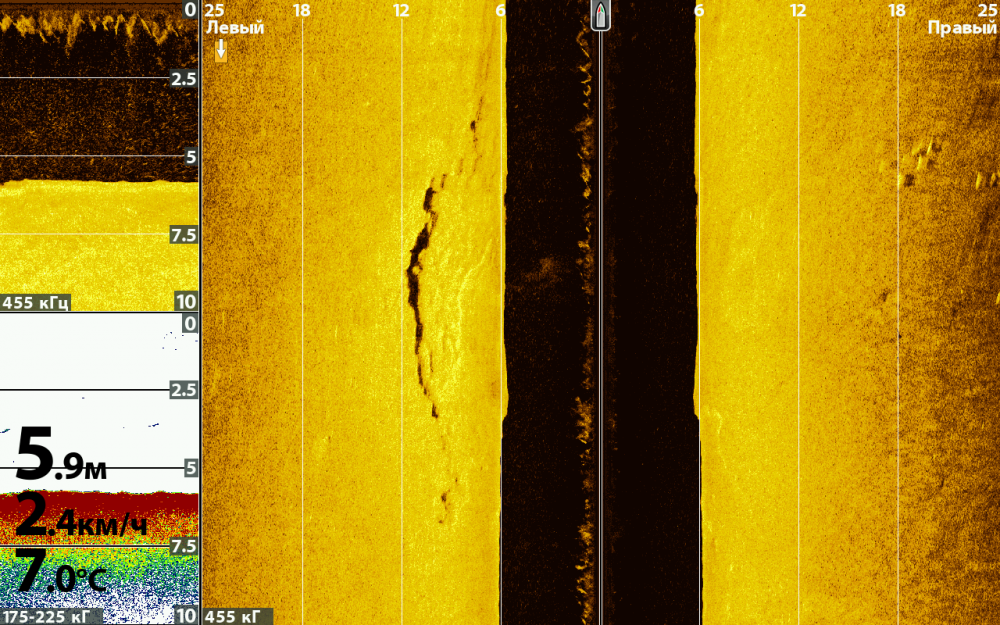

Так выглядит картинка Helix 12
В этом случае, на экране выставлено три отображения: SI, DI и Sonar. Пропорции размеров экрана те, которые мы посчитали оптимальными. Режим бокового сканирования, как основной, нижнее сканирование и режим сонара, как дополнительные. Если мы посмотрим на картинку SI, то мы можем видеть следующее:
линия посередине, режущая экран пополам – ход нашего плавсредства. Темная дорога – это толща воды. Теперь представьте, что дно, которое имеет желтый цвет, лежит в другой плоскости. Так, словно бы лист формата а4 согнули пополам, создав угол 90 градусов, где одна плоскость показывет нам толщу воды, а другая дно. На дно, при этом, мы смотрим сверху вниз. Луч датчика боковго сканирования выставлен на 25 метров, о чем свидетельствует разделительная шкала сверху экрана – 6, 12, 18 и 25 метров. Датчик бокового сканирования выставлен на частоту 455 кГ, которую мы считаем оптимальной. Частота сканирования отображена в нижнем левом углу экрана, каждого из трех режимов сканирования. В левом нижнем углу общего экрана отображается глубина ( 5,9 м ), скорость движения ( 2,4 км/ч ) и температура воды ( 7,0 С ).
По левую сторону, между отметками 6 и 12 метров мы видим аномалии дна, по правую сторону, за отметкой 18 метров мы видим некоторое скопление продольных силуэтов – два из них более “худые” и прогонистые, три другие – пошире. Не всегда, но большинстве случаев, подобные силуэты я определяю, как силуэты хищников ( судак, щука ) и в конкретном случае, не самых маленьких. Учитывая, что картинка с обского водохранилища, с того места, где на этот промежуток времени ходят стаи судака, – я предполагаю, что силуэты принадлежат именно этой рыбе.
Непонятное отображение по левую сторону, чуть ниже нулевой отметки, на протяжении всего хода плавсредства – это завихрения от работы мотора.
Установка в лодке
После того, как выбраны все основные настройки, можно приступать к установке эхолота в лодке. Определяя место для крепежа головной части (экрана) помните, что он должен располагаться на расстоянии вытянутой руки от вас, чтобы было удобно наблюдать за показаниями прибора, не отвлекаясь от других дел. Самое главное при установке выбрать ровную площадку и надежно закрепить держатель монитора. В первую очередь крепим стационарную часть на шурупы, а к ней уже при помощи зажимного винта монтируем ответную часть поворотного механизма.
Далее к экрану подключаем шлейф-кабель и соединяем его же с кабелем, идущим от датчика эхолота. Последний закрепляем на держателе и устанавливаем на транец лодки посредством струбцины и регулируем по высоте, чтобы он не выходил за нижний край. В самом конце подключаем питание эхолота. Для удобства и безопасности лучше уложить аккумулятор и все провода компактно таким образом, чтобы все это не мешало перемещению рыбаков по лодке.
Теперь можно включить прибор и проверить его работу. По месту уже подстраивают аппарат под конкретные окружающие и погодные условия, регулируют подсветку и другие параметры. На этом наши «мучения» окончены, осталось только поймать крупную рыбу. Хороших вам уловов и удачи на водоёмах!
Общие рекомендации по настройке эхолота Humminbird
- Производитель предлагает много разных серий и моделей эхолотов, отличающихся между собой техническими характеристиками. Соответственно каждая конкретная модель требует определенной настройки и подхода в целом. Скачайте русифицированную версию инструкции именно для вашего эхолота Humminbird.
- Да экспериментам – не нужно бояться сделать хуже. Если что-то пойдет не так и эффективность работы эхолота с настройками пользователя снизится, можно всегда вернутся к заводским.
- Определяем особенности ловли. Если ловля производится на глубине 5-8 метров, исследовать водные просторы нужно именно на этом расстоянии. Только с помощью ручных настроек можно добиться максимально точного результата и четкого отображения картинки.
- Настройка критериев чувствительности прибора – единственно правильного показателя для всех без исключения условий ловли не существует. Настройку нужно производить в процессе эксплуатации, начиная с 75% и постоянно регулируя с целью найти оптимальный показатель.
- Настройка цветовой гаммы – методом проб и ошибок выбирается оптимальный показатель, при котором изображение максимально четкое.
- Шумоподавление и очистка изображения – данные настройки желательно выставить на самый нижний уровень. Таким образом, пользователь получит наиболее качественное изображение.
Что там внизу? Эхолот подскажет!
Данные общие рекомендации помогут новичкам с легкостью решить первые трудности, связанные с эксплуатацией эхолота. Следует помнить, что идеальных настроек не существует. Оптимальные показатели устанавливаются исходя из множества факторов: глубина, особенности дна, погодные условия и другие.
- https://www.youtube.com/embed/5KXrOPDEB34
- https://www.youtube.com/embed/IaiPnw8RprE
- https://www.youtube.com/embed/PF1Zewkdilk
- https://www.youtube.com/embed/OVBpuduKa6s
- https://www.youtube.com/embed/-ZaHBbY6UD8
- https://www.youtube.com/embed/NJm6F6WERVE
- https://www.youtube.com/embed/vE74lNeNIgs
- https://www.youtube.com/embed/dTFYJI_zCW8
- https://www.youtube.com/embed/IOb1PpNf7Rw
- https://www.youtube.com/embed/xvK8UmKJFOc
- https://www.youtube.com/embed/9WI5ZK8gBUo
- https://www.youtube.com/embed/0LP_Litb-CA
- https://www.youtube.com/embed/quGRkUKSlX0
- https://www.youtube.com/embed/Bdvv3ToeDng
- https://www.youtube.com/embed/YseZnCK4jZU
- https://www.youtube.com/embed/1roVKpzz1NU
- https://www.youtube.com/embed/FphDQEJ6Lcs
- https://www.youtube.com/embed/CYFj25Xbc00
- https://www.youtube.com/embed/bXNZ247BLOc
- https://www.youtube.com/embed/xkVHQ67Zp0w
- https://www.youtube.com/embed/2EG05hbEZPM
- https://www.youtube.com/embed/Mwc8T3kx-OI
- https://www.youtube.com/embed/ByKBpiectJc
- https://www.youtube.com/embed/5Sgavm2KKcw
- https://www.youtube.com/embed/gnn0bdsTqBg
- https://www.youtube.com/embed/p0yBevftIlo
- https://www.youtube.com/embed/MmSJAq5BosE
- https://www.youtube.com/embed/dsiMCmZkjsk
- https://www.youtube.com/embed/-jiU6V5ebB8
- https://www.youtube.com/embed/gUJ5ccUy6Gc
- https://www.youtube.com/embed/9XeQOkDRuIA
- https://www.youtube.com/embed/1SwlxHwL7MA
- https://www.youtube.com/embed/yfRdYkbpUys
⚓ Как понимать эхолот ?
Очень важно понимать смысл показаний сонара. Дисплей не показывает точное изображение в 3-х измерениях того, что под водой
Каждая вертикальная полоса данных, полученная контрольной панелью и отображенная на дисплее, означает что-то, что было отмечено сонаром в определенное время
Так как и лодка, и рыба двигаются, показатели отражают только их пребывание в определенное время в определенном месте
Каждая вертикальная полоса данных, полученная контрольной панелью и отображенная на дисплее, означает что-то, что было отмечено сонаром в определенное время. Так как и лодка, и рыба двигаются, показатели отражают только их пребывание в определенное время в определенном месте.
Изображение дна
Это кривая линия в нижней части экрана, ее изгибы передают
соответствующий рельеф. Можно ли по цвету линии дна судить о плотности грунта? Да, но очень грубо. То есть, тонкого перепада плотности от ила до ракушки, пожалуй, заметить не получится. Но существенное изменение, пожалуй, определить можно. Например, русло реки (чистый песок) — относительно тонкая полоска дна. Заходим в заиленный залив и полоса дна становиться гораздо жирнее. Но должна быть очень значительная разница в плотности грунта, чтобы заметить ее. Бывают места, где количество ила просто запредельное и он очень жидкий на подобии манной каши. Это бывает чаще всего там, где растет много водяного ореха. Там сигнал эхолота может просто исчезнуть, и это не зависит от марки, типа эхолота или датчика. Просто сигналу не от чего отражаться и он просто «тухнет» в глубоком жидком иле.
Что еще следует учесть? Запоздание при прохождении сигнала от датчика до дна и снова к датчику составляет приблизительно 1-2 сек. То есть, цифра глубины это то, что было у Вас за кормой 1-2 секунды назад. Следует учесть, что в момент отображения цифры глубины на экране лодка может уже проехать на полном газу метров 10-20 от того места, где показания были сняты.
Изображение рыбы
На классическом эхолоте рыба отображается в виде так называемой дуги. На новых эхолотах с технологией сканирования — в виде кляксы или точки (в зависимости от величины рыбы) разной формы. Как понять что на экране? Вы нашли что-то с помощью эхолота, предположительно рыбу или корягу, или куст травы. Дальше пытаемся выяснить, что это за рыба, то есть поймать ее или узнать у других рыбаков, что они ловят. Таким образом, если это удается, Вы теперь понимаете, что так изображается такая-то рыба. Если вытащили пучок травы, то понятно, что так изображается именно трава, а не коряга. Существует ещё режим распознания рыбы и отображения ее символами рыбок — «Fish ID». Более того, хорошо даже включить звуковой сигнал обнаружения рыбы. В таком простом с точки зрения продвинутых пользователей режиме использования (с символами рыбок и звуковыми сигналами) оказывается, очень удобно рыбачить в отвес на стайную (та, что в толще воды) рыбу, не отвлекаясь взглядом на экран. Когда мы слышим звуковой сигнал — рыба под нами. Если сигнал пропал – косяк сместился и нужно его снова поискать. Есть несколько случаев, когда рыбу невозможно обнаружить ничем. Например, когда почти вся рыба (чаше всего летом) «гуляет по верхам», то есть, в 1-3 метрах от поверхности. Она просто разбегается в стороны перед лодкой.
Что будет если направить плоскость датчика вертикально ?
Можно ли «засечь» рыбу? Ничего не будет. Эхолот просто перестанет воспринимать
пространство, в котором он работает, импульсу не отчего будет отразиться, так как исчезнет дно. То есть для этих целей классический лодочный эхолот точно не подойдет. Существуют специальные модели эхолотов для такого бокового просмотра. Например Humminbird Fishin’ Buddy 140cx.
И в заключение: — Берегите свой эхолот. Два самых распространенных повреждения эхолотов, это повреждение датчика. Удар винтом мотора лодки и трение датчика о дно водоема при приближении к берегу. При высокой скорости движения катера, иногда ломаются крепежи. Хранить устройство лучше в прочном ящике с крышкой или специальном боксе.
