Виды якорей для лодки ПВХ

Способы определения веса и размеры якорного каната

По расчету исходя из формул

Это довольно сложная по структуре формула, которая максимально приближена к идеальной:

W=(8÷10)(корень 3 степени из D2) кгс,

W – вес якоря;

D — водоизмещение судна, тс.

Правда есть масса и других формул, что позволяют определить вес или размер.

Перед тем как выходить в море необходимо тщательно просчитать все параметры и уже только после этого применять любые действия.

Необходимо обратить внимание на глубину погружения, размер лодки или же другого судна, скорость течения, тип якоря и какое время он должен находится на глубине

Посмотрев в специальные таблицы

Научные деятели, решили упростить мастерам работу и провели исследования, которые относятся к выбору нужного приспособления. Эти таблице позволяют сопоставить все технические параметры любого водного транспорта и таким образом можно достаточно легко выбрать нужный и при этом не используя массу формул, которые отнимают много времени и сил.

Стоит отметить, что правильно сделанные самодельные якоря ничем не хуже от заводских так, как правильная технология приведет к хорошему результату. Перед тем как сделать, необходимо ответить на такие вопросы:

• Для какого судна он будет использоваться (в частности сюда относятся параметры, т. е. вес и объем устройства);
• Не навредит ли он такого типа лодке (как известно, есть разные материалы из которых изготовлена лодка, в частности с надувными надо быть осторожными, чтобы не пробить ее);
• Не подвержен ли материал для изготовления якоря коррозии – в случаи если вы не уверенны, то проконсультируйтесь у специалиста, чтобы ваш труд, не пропал зря.

• Перед тем как начать изготовление необходимо ознакомиться с достаточно большим количеством литературы и можно посмотреть несколько видеоуроков, которые позволят пойти по правильному направлению.
• Определенному типу лодки соответствует якорь, который сможет выполнить все необходимые функции. Если течения достаточно быстрое, то лучше брать с большим весом – это поможет зафиксировать лодку в нужном месте;
• Хранить данный инструмент лучше всего в чехле, который будет его защищать от внешней среды, во время неиспользования. Также не будет царапать поверхность судна;
• После использования стоит его очистить – это поможет максимально долго его использовать.

Каждый рыболов мечтает обладать плавсредством. Самое доступное из них – лодка ПВХ. Многие изготавливают якорь для лодки ПВХ своими руками. Якоря служат для удерживания судна на определенном месте в заданном положении. Основной (носовой) груз отвечает за сопротивление лодки ветру, волнам и течению, а кормовой (верп) – за осевое расположение лодки относительно сектора облова и за безопасное поднятие со дна. Якоря для надувных лодок являются еще и средством безопасности при ловле в условиях нахождения берега с подветренной стороны. Рыбалка – занятие азартное и увлекательное, очень легко упустить момент, когда ветер или течение отнесет плавсредство дальше, чем нужно. Выгребать после этого против подводного течения обратно к суше может оказаться трудной задачей.

Многие изготавливают якорь для лодки ПВХ своими руками

Российские рыбаки – люди экономные и умелые, поэтому чаще всего они предпочитают изготовить тормозное приспособление для лодки своими руками. Использование подручных средств (кирпичей, камней, кусков железа) несет неудобство в транспортировке, потерю времени на крепление и опасность повреждения самой лодки. Кроме того, их использование возможно лишь на водоемах с каменистым дном, в остальных случаях они малоэффективны. Именно поэтому настоящие рыбаки предпочитают изготавливать самодельные якоря для лодок ПВХ.

Среди множества конструкций наиболее распространены следующие виды самоделок:

• система Курбатова;
• “кошка”;
• якорь Дэнфорта.

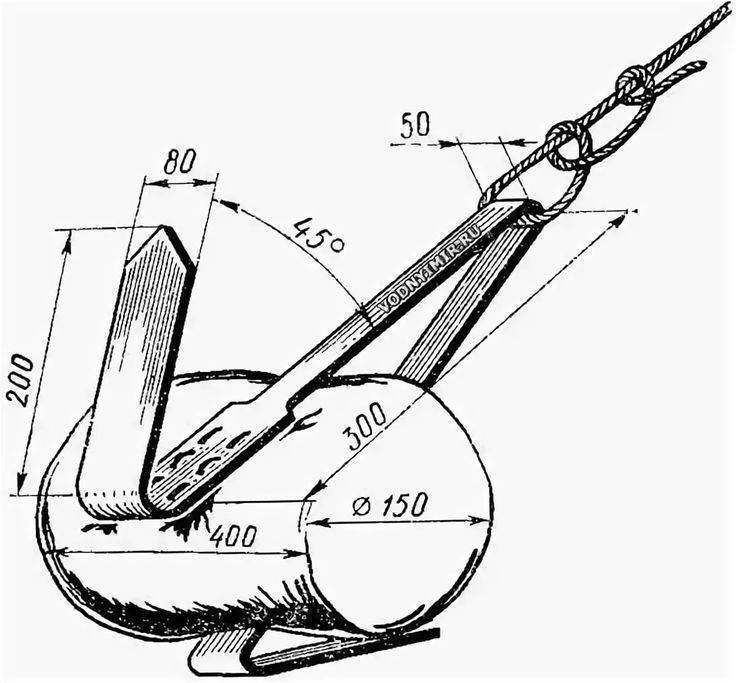

Система Курбатова – устройство, отлично работающее на двухместных лодках при небольшом течении и силе ветра до 6 м/с. Конструкция представляет собой раздвоенный хомут из крепкой проволоки и одной лапы с наклоном в 45º. Удлиненный шток гарантирует проникновение лапы в грунтовое дно независимо от угла падения. Такое изделие обладает компактностью и небольшим весом. Для изготовления понадобятся следующие материалы:

• стальная проволока диаметром 7-8 мм;
• лист стали толщиной 3 мм;
• прут из стали диаметром 13-15 мм.

Имея чертежи и сварной аппарат, сделать подобный якорь своими руками несложно:

Основные требования к якорю для лодок ПВХ

• Независимо от погоды, главной задачей якоря является надёжно удерживать лодку (судно) как в сильный ветер, так и при сильном течении. Набегающие волны создают рывки судна, якорь не должен смещаться при действии оказывающим на него рывками.
• Зацепившийся якорь должен легко сниматься. Потеря якоря в неподходящее время может стать настоящей катастрофой для рыбаков, поэтому якорь должен хорошо сниматься от зацепов.
• Массою якорь должен быть меньше. Якорь весом 2,5 кг имеет способность удерживать в несколько раз больше, чем предмет весом 10 кг.
• Должен быть устойчивым. Желательно, чтобы якорь был покрашен или произведён из нержавеющих сплавов. Со временем на якоре будут образовываться ржавые налёты, что становится причиной испачканных вещей и недолговечности.

Якорь для надувных лодок

Якорь данного типа производится, как правило, просто. Для надувных лодок отлично показал себя якорь, который производится из сковороды. Его диаметр составляет 30 сантиметров. Это не шутка, именно из сковороды. Необходимо просверлить дырку, которая необходима для веретена с определенной резьбой.

С другой стороны данного веретена делается так называемая проушина, которая необходима для каната. Далее на данную резьбу надевается специальная гайка, а уже потом плоский, круглой формы груз из свинца. Его вес должен составлять примерно один килограмм. Уже потом необходимо надеть эту сковороду, она должна будет зажаться с помощью шайбы за счет еще одной гайки.

Но также необходимо сказать то, что такой якорь сможет неплохо удержать её. Более того, такие якоря достаточно легко улучшаются и приобретают сосем иную форму. Это можно сделать за счет вырезания в сковороде нескольких непосредственных секторов. Далее острые края очень легко скругляются.

Также достаточно хороший якорь является в виде пирамиды, он производится из такого материала, как свинец. В данной пирамиде располагается специальная петля из специальной проволоки. Если длина стороны подобной пирамиды будет составлять около 10 сантиметров, то непосредственный вес его будет составлять три с половиной килограмма. Именно такой якорь сможет удержать надувную лодку даже на больших течениях и при большом ветре.

И все-таки кошка якорь!

Ещё одним качественным вариантом изготовления такого устройства своими руками является сборка якоря-кошки для ПВХ плавсредства. Для обеспечения надёжности, чтобы не допустить обрыв лапы, устройство закрепляется на штоке с помощью шплинтов из меди. Это позволяет в случае застревания изделия на дне срезать шплинт при установленном усилии, после чего лапа выпрямится и выйдет из-под коряги.

Благодаря использованию шарнирного крепления лап к нижней части на штоке, на который надевают плавающую муфту, устройство получается компактнее. Также за счёт скольжения муфты по основанию происходит фиксация лап в рабочем состоянии внизу штока, а при перемещении вверх они складываются. Якорь-кошка для надувной лодки, изготовленный своими руками хорош только при рыбалке в тихую погоду, а в случае с сильным ветром его нужно утяжелить дополнительным грузом.

Во-первых, по держащей силе кошка якорь довольно-таки средненький. Правда, для лодки, которая скользит по воде чуть ли не как палый лист, это не так существенно. Существенно другое: на каменистом или топком грунте кошку очень легко потерять. Когда металлолом валятся везде под ногами, а мастер на работе и без бутылки позволял пользоваться в личных целях сваркой и гибочным станком, это не имело значения, но сейчас другие времена.

Во-вторых, и тогда происшествий на воде из-за якорей-кошек хватало. А ныне выяснилось, что кошка опасна на только в лодке ПВХ, но и в сшитой из фанеры без набора корпуса, как те же динги или скифы. Литые складные кошки безопасны, хорошо держат сверхмалое судно на любом грунте, компактны, но стоят нечестно дорого. Хотя для шитой лодки с жестким корпусом прим. 2,5-3,5 м длиной подойдет и самодельная складная кошка с поворотной лапой, см. напр. видео

Пришла пора вспомнить о якоре-кошке и заодно о грибовидном якоре, т.к. они также взаимосвязаны. Путь происхождения якоря-гриба от складной кошки иллюстрирует левая часть след. рис. Грибовидный якорь хорош тем, что при минимальных размерах и полной безопасности для надувной лодки держит ее на очень и очень слабом дне – глубоко заиленном, плывучем мелкопесчаном и т.п. И еще тем, что его размеры и вес меньше, чем у других якорей, зависят от длины и водоизмещения судна. Однако грибовидный якорь для топкого дна обязательно должен быть снабжен обушком на тренде: вытащить его за рым или обух, если затянет в грунт, невозможно, не зачерпнув бортом.

Сделать грибовидный якорь можно из днища от бытового газового баллона; уже якорь из донышка от 5 л баллона надежно держит 1-2 местную лодку ПВХ. Днище от баллона отрезают там, где оно переходит в вертикальные стенки (наклон касательной такой же, как у адмиралтейского якоря – 40 градусов). В днище вырезают 3-4 отверстия диаметром 30-40 мм, чтобы грунт сквозь них продавливался, а не забивал лемех якоря.

У якоря-кошки есть еще одно достоинство: его можно сделать из подручных материалов. Конкретно – из пары кривых обломков или обрезков сучьев для лап, камня подходящего размера и формы, и еще куска кривого сука или рогульки для веретена. Сучья-лапы связывают накрест, привязывают к перекрестью камень; затем к нему – рогульку или сук-веретено. Известны случаи, когда люди выживали в экстремальных условиях благодаря самодельному якорю-кошке из подручных материалов.

Вариант 1. Верхняя пара лап в этой конструкции подвижная. При использовании якоря пары лап зафиксированы и располагаются под углом в 90 градусов друг к другу. После вытравливания якоря на борт верхняя пара поднимается и поворачивается, располагаясь параллельно с нижней, уменьшая габариты якоря. Фиксация подвижной пары лап производится с помощью втулок и отверстий.

Вариант 2. Отличается от первого тем, что во время нахождения якоря на дне подвижную пару фиксирует на ее рабочем месте пружина. Эта же пружина прижимает свободную пару, но расположенную аналогично неподвижной, когда якорь сложен.

Вариант 3. В кошке этой конструкции все лапы соединены с основанием якоря шарнирами и в походном положении прижаты к веретену. Разворачивает лапы в рабочее положение, прижимая их к нижней части якоря, муфта, двигающаяся по веретену. Эта же муфта, находясь в верхнем положении, фиксирует лапы, прижатые к веретену.

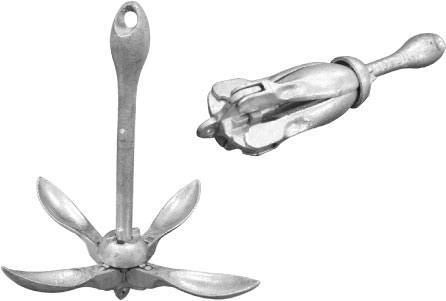

Якорь-кошка

Иногда в якорях-кошках перечисленных вариантов модернизируют лапы. Усовершенствование состоит в том, что лапы якоря, изготовленные из трех- или четырёхмиллиметровой проволоки или арматуры, при вытравливании с большим усилием изгибаются, освобождая якорь из грунта.

Какие виды бывают

Существует огромное количество видов якорей, которые используются владельцами ПВХ лодок, однако для начала разделим якоря на заводские и самодельные:

1. Самодельный якорь — это сделанная своими руками модель. Сюда же можно обобщить всех используемые рыбаками в качестве якоря грузы. Якорь может быть вылит своими руками из свинца или чугуна, а может быть создан путем сваривания нескольких металлических деталей. Главное, это компактность, увесистость при относительно небольшом размере и цепкость ко дну. Еще под самодельным якорем подразумеваются инородные грузы, которые и близкого отношения к настоящим якорям не имеют. Например, мешок с камнями, кирпичи, любая железка, находящаяся под рукой и привязанная к веревке и т.д.

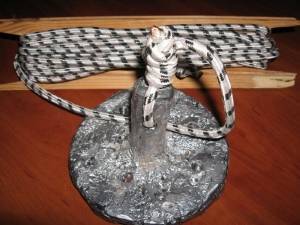

   Самоделка-болванка

2. Заводской якорь — это металлическая конструкция, созданная по четкому образцу и соответствующая всем стандартам качества. А они у якоря следующие: компактность, достойный вес при небольшом размере, прочность, четкие, симметричные части конструкции, а также особый нержавеющий металл. (Хотя это необязательно, так как металлы для изготовления конструкций используют абсолютно разные).

С выбором и классификацией покупных якорей все гораздо сложнее. И о них речь пойдет дальше.

Якорь для лодки пвх своими руками фото и описание. Якорь Матросова для маломерных судов.

Якорь для лодки ПВХ своими руками – фото изделий одного пенсионера, который изготавливает якоря “Матросова” на продажу. Сразу скажем насчёт размеров и чертежей якорей. Павлович смотрит на реальные якоря и примерно по их пропорции варит якоря для маломерных судов. Якоря покупают, так как знают, что человек всю жизнь провел на реке. Сохраняется принцип действия, но конструкция при изготовлении уменьшенных копий якорей сильно меняется. Прежде всего, так как материал для якорей подбирается на свалках металлолома и технология изготовления самодельных якорей не заводская.

фото якорь Макарова своими руками

Точные пропорции якорей с качающимися лапами и чертежи:

• якорь Холла ГОСТ761-74
• якорь Матросова ГОСТ 8497-78

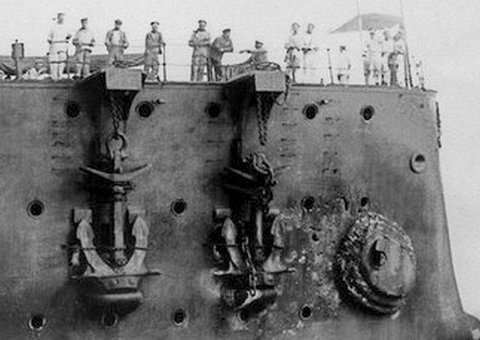

ЯКОРЬ ХОЛЛА НА КРЕЙСЕРЕ АВРОРА

Якоря Холла установлены на крейсере Аврора. Планировалось установка таких якорей и на других кораблях Российской Империи, одна от применения якоря Холла отказались.

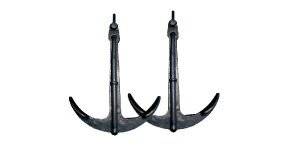

якоря макарова для маломерных судов

Держащая способность у якоря Матросова в несколько раз выше, чем у других типов якорей. Якорь широко применяется на речном флоте, хорошо держит как на песчано-илистом, так и на каменистом дне. Так как держащая способность конструкции больше то и вес и размеры якоря могут быть меньше.

Требования к размерам якоря

Вес якоря зависит от размера надувной лодки. Можно, конечно, приобрести увесистое устройство, которое справится с поставленной перед ним задачей даже на речке с сильным течением. Однако возникает вопрос, насколько целесообразно использовать такой якорь на ПВХ лодке, длина которой составляет 4-5 метров. В данном случае подойдет и простое устройство, вес которого составляет 2-3 кг.

Таблица, позволяющая определить, каким якорем нужно оснастить лодку той или иной длины представлена ниже.

Если же у вас не оказалось такой таблицы под рукой, то считается, что вес якоря должен быть равным 1% веса лодки.

Советы

• Перед выбором того или иного якоря, который вы возьмете с собой на рыбалку, выясните какой тип дна в том месте, где вы собираетесь рыбачить.
• Узнайте глубину водоема в месте рыбалки или экспериментальным путем или у бывалых рыбаков.
• Мож сделать якорь своими руками и тогда вы точно получите то, что хотите, а можно и купить готовый, но внимательно изучите отзывы владельцев.
• Узлы на якоре и на лодке используйте только очень надежные, а то так и утопить якорь не долго.
• При сильном течении или ветре, целесообразнее использовать сразу два якоря, для более надежной фиксации судна на месте (см. рисунок выше).

Метки якорь

Делаем простой разборный якорь

Простейший якорь с широкими лапами. Интересен тем, что изготавливается без сварки из подручных материалов и имеет высокую эффективность. Подходит почти для всех типов дна. Хорошо работает на заиленном грунте, хуже на твердой поверхности. Уязвим к зацепам на корягах и камнях.

Нам потребуются:

1. 2 полосы из металла толщиной 4 мм, шириной 40 мм и длиной около 30 см;
2. полая труба диаметром от 2,5-3, см и длиной около 30 см;
3. резьбовая штанга длиной немного больше, чем труба, 2 рым гайки, 2 шайбы меньше диаметра трубы;
4. свинец около 2 кг.

Порядок изготовление якоря:

• насаживаем шайбу на штангу и вставляем в трубу с небольшим вылетом с обеих сторон;
• заливаем внутрь свинец (для веса);
• проделываем отверстия в лапах посередине, загибаем концы под небольшим углом;
• после того как свинец застынет, лапы фиксируются гайкой, все готово.

Если вы у вас есть возможность использовать сварку, то можно сделать более практичный вариант. Подробности можно посмотреть на видео.

Сообщества › Лодки и Моторы › Блог › Вот что значит неправильно крепить якорь

Заметил протертость, когда собирал лодку после обкатки мотора в начале весны. Решил на выходных разобрать и изучить более детально

Урок на будущее мне и всем, кто якорится по борту. Либо якорь кидать с кормы, либо с носа.

Если кто посоветует конторку по ремонту лодок в Москве буду признателен, ибо заклеить грамотно, красиво и акуратно сам вряд ли смогу.

Комментарии 7

поэтому на пвх-шках роульс и рекомендуют клеить. только конечно всю лодку ими не обклеишь.

Не пойму чем протёр:

Верёвкой так — никак…

Якорем, что ли, тыкал отчаянно, когда его выбирал.

Да нет, похоже, что именно канатом и протер. Все полосы строго вертикальные и в аккурат в том месте, где я якорь и кидал

Муж на свою лодку не надышится????????????,

Железный якорь выбирает -только на весу. В море на якорь -парашют становится, тот лёкгий, тряпочный. У него в лодке всегда чистота, пока от рыбной слизи не ототрёт, не высушит -никогда не сложит. Сворачивает только на тенте из терпаулинга, специально с собой возим. Зато и лодка чистая, и сумка чистая и машина (лодка с мотором там живет вместо демонтированных задних сидений). А может ПВХ материал не очень качественный? Чегой -то он от шнура-то протёрся? Чай якорь не три пуда весом-то?

якорь обычный, килограмм на 5. Я сам не понял как так получилось

Муж на свою лодку не надышится????????????,

Железный якорь выбирает -только на весу. В море на якорь -парашют становится, тот лёкгий, тряпочный. У него в лодке всегда чистота, пока от рыбной слизи не ототрёт, не высушит -никогда не сложит. Сворачивает только на тенте из терпаулинга, специально с собой возим. Зато и лодка чистая, и сумка чистая и машина (лодка с мотором там живет вместо демонтированных задних сидений). А может ПВХ материал не очень качественный? Чегой -то он от шнура-то протёрся? Чай якорь не три пуда весом-то?

Очень круто, сам так не могу, ибо лень и времени мало))

Заклеить можешь и сам.Ничего сложного в этом нет.Это только на первый взгляд страшно, а все проще чем на резиновой лодке!

Посмотри у меня в блоге brodyaga-02 сам все клеил.

Требования к якорю для надувной лодки

Для надувнушек подходят не все модели. Основные критерии, которые надо учитывать при выборе:

• Компактность и удобство пользования — основное требование. Надувная лодка не катер и не яхта, вариант «установил и забыл» не подойдет. Якорь придется носить от машины до лодки самостоятельно. И в лодке лишнего места не будет. Поэтому подбирать предпочтительнее такой, чтобы занимал минимум пространства, а когда несешь в руках не покалечить себя, окружающих, машину и вещи. Складной якорь будет хорошим решением, но не идеальным.
• Место использования — водоем, тип и особенности дна, интенсивность течения. Например, если дно сильно закоряжено и есть течение, то неправильный выбор превратит рыбалку в боль.
• Основная цель применения — стоянка, рыбалка с лодки на месте, дрейф. Одно дело, надежный якорь во время ловли на поплавок или кольцо, и другое, когда нужно ловить, медленно сплавляясь.
• Устойчивость к коррозии. Тут все просто — если берете покупной, то волноваться не стоит, как правило, их делают из нержавейки, чугуна, оцинкованной или низкоуглеродистой стали.

Определяемся с массой якоря

Главное, на что нужно опираться при выборе — вес лодочного якоря. Он зависит от размеров судна, точнее, от его длины. Например, для лодки длиной в 2 метра понадобится якорь весом 2 кг. Если длина 3 метра, можно сделать два якоря по 1,5 кг. Кстати, именно с помощью двух якорей получается прочно зафиксировать лодку врастяжку (в носовой и кормовой части).

Если у вас якорь недостаточно тяжел, необязательно покупать или делать другой. Можно утяжелить его, например, с помощью металлической цепи. Метровая цепь с диаметром в 1 см может увеличить массу на 2 кг, даже чуть больше. Использовать такое дополнительное утяжеление можно так:

1. Обмотать цепь вокруг тренда (утолщённая часть, которой заканчивается «веретено» якоря) и закрепить её. Так увеличится масса и сместится её центр.
2. Привязать цепь к веретену как фал. За счёт этого “веретено” придавится к подводному дну, что хорошо сказывается на зацепляемости якоря.

Помните, что у лодок, которые зарегистрированы в ГИМС, якорь должен весить минимум 5 кг.

На фото полезная таблица, которая поможет правильно подобрать якорь для лодки ПВХ:

Производители и продукция

Среди производителей можно отметить китайские компании. Они выпускают товар хорошего качества, но при этом с низкой ценой. Также есть производство в России. Этим занимается . Эту компанию отличает высокое качество продукции. Она долговечна и устойчива к условиям внешней среды. Производством рымов занимаются и некоторые итальянские компании. Они продают товары высокой стоимости, однако, в качестве сомневаться не стоит.

Дешевые аналоги имеют ножку прямой формы. Это означает, что приклеить механизм будет сложнее. Нужно будет прижимать устройство к лодке сильнее. Дорогие варианты имеют изогнутое основание. Это удобно при склейке, а также при транспортировке. Увеличенная площадь соприкосновения с лодкой сделает склейку прочнее.

Цена на этот товар сильно различается. Она колеблется от 300 до 8000 рублей (2019 год). Это связано с тем, что некоторые механизмы идут в полной комплектации. В нее входят крепления и якорный ролик. Также цена зависит от диаметра веревки, под которую подходит рым. Чем она толще, тем дороже механизм. Более прочный материал гарантирует эффективность при использовании якоря.

Простые разборные модели

Для водоёмов, которые защищены от сильных ветров и не имеют быстрого поверхностного или подводного течения, подойдёт простой разборный анкер. Рыбаки часто используют этот вид ещё и из-за доступных материалов для его сборки.

Для него требуются следующие детали:

• 1 металлическая труба длиной 270 мм и диаметром не менее 25 мм;
• 1 втулка, 1 гайка;
• 2 металлических кольца;
• 2 кг свинца;
• 4 части металла.

Четыре металлические полоски необходимы для изготовления лап. Втулку крепят к металлической трубе и соединяют всю конструкцию. Сделать это можно с помощью сварки или крепёжных элементов для возможности разборки конструкции в случае замены деталей. Свинец необходим для того, чтобы увеличить вес анкера путём заливки в полость трубки. Такая простая модель модернизируется путём замены деталей.

Стальная проволока сгибается в форме веретена, после чего к заготовке начинают приваривать металлические пластинки. Именно за счёт металлических отрезков якорь получает надёжное сцепление с дном и удерживает плавательное средство на одном месте.

Пирамидальный якорь и кошка

Якорь-кошка широко используется рыбаками в самых различных условиях. Этот тип отлично подходит для небольших надувных лодок, выполненных из ПВХ. Ещё одно преимущество — это складная конструкция, которая позволяет размещать его в маленьком пространстве. Лёгкий вес не является проблемой, ведь его можно утяжелять добавочным грузом при усилении ветра. Лапы прикреплённые к веретену, регулируются за счёт того, что они нанизаны на проволоку. Так можно подстроиться под особенности рельефа дна водоёма.

Якорь пирамидальной формы — это «незацепляйка», которая подходит для водоёмов с замусоренным или неровным дном, способным создать неудобства при подъёме анкера. Он изготавливается из металлических листов, которые складываются и свариваются в цельную конструкцию. При этом необходимо оставить прорезь для заливки жидкого свинца. Именно свинец становится главным утяжелителем якоря, причём можно самостоятельно подобрать его количество исходя из нужного веса.

После того как свинец заливается в полость конструкции, нужно до его застывания установить туда проволоку, которая после остывания металла хорошо в нём закрепится. Пирамида крепится к тросу, и на этом анкер считается готовым.

Перечисленные варианты — не единственные способы того, как сделать якорь для резиновой лодки. Ещё один способ заключается в соединении множества деталей между собой. Для этого необходимо изготовить металлические пластины разного размера и проделать отверстия так, чтобы можно было с помощью болтов и гаек соединить их в цельную конструкцию. Такой вариант хорош тем, что анкер в любой момент можно разобрать, снять лишние пластины или добавить их для регулировки веса. При работе со свинцом после изготовления приспособления изменить вес уже не получится.
