Описание катеров «Амур-2» и «Амур-3»

Более двенадцати лет с конвейера Комсомольского-на-Амуре авиационного завода имени Ю. А. Гагарина сходят пятиместные прогулочно-туристские катера с маркой «Амур», завоевавшие популярность у любителей отдыха на воде

В немалой степени этому способствует постоянная забота предприятия о совершенствовании конструкции катера, внимание ко всем поступающим на завод отзывам и предложениям по модернизации, улучшению качества продукции

На заводе внедрены совершенные технологические процессы изготовления деталей и сборки клепано-сварных корпусов и устанавливаемых на них реверс-редукторов; отработаны методы проверки реверс-редукторов на стендах, обкатки перед монтажом, а также на стендах входного контроля систем двигателя после его конверсии. В заводских бассейнах проверяется не только герметичность каждого корпуса, но и работа двигателя и всех систем катера на швартовах.

Каждую навигацию проводятся ходовые ресурсные испытания серийных катеров с целью проверки внедряемых в производство новых конструктивных и технологических решений. Например, на «Амуре-М» — модификации катера (описание катера «Амур-М» см. здесь), выпускавшейся заводом с 1972 г., в самые последние годы стала устанавливаться система осушения — откачки воды из трюма при помощи насоса системы охлаждения двигателя

Важной мерой явилась установка резиновых втулок-амортизаторов под болты крепления реверс-редуктора: общий шум от его работы значительно снизился за счет эффективного гашения структурного шума

Принимая во внимание, что катера этого типа эксплуатируются не только на реках и озерах, но и все чаще — в прибрежных зонах морей, с 1978 г. завод приступил к серийному выпуску «Амуров-М» в морским исполнении: катера новой модификации устойчивы к воздействию морской воды и морского климата

В настоящее время семейство катеров «Амур» пополнилось новыми, более комфортабельными моделями — «Амур-2» (каютный) и «Амур-3» (открытый), оборудованными поворотно-откидными колонками, изготовляемыми нашим же предприятием.

Технические характеристики и сфера применения

Общие характеристики:

Материал корпуса из дюралюминия и сплавов АМг (такой сплав используется в последних моделях). Места стыков выполнены методом сварки или клепки.
Непотопляемость катера обеспечивается наличием герметичных отсеков.
Вместимость всех моделей судна составляет 5-6 человек.
Открытая часть судна может закрываться тентом («Амур-2» имеет рубку убежище).
Длина моделей колеблется в пределах 5,5-5,6 м, ширина – 1,82 м, высота борта – 0,88 м, вес без пассажиров – 0,54 т. Катер имеет двигатель автомобиля «Москвич-412» — мощность соответствующая: максимальная скорость движения с полной загрузкой – 50 км/ч, скорость на полном ходу и при нагрузке – 47 и 40 км/час; соединение – на заклёпках.
Форпик в каждой модели имеет высокую герметичность. Проникнуть в него можно с палубы через люк (фиксируется плотно).
Во всех моделях катера предусмотрено два ряда сидений, обшитых мягким полотном. Тюнинг катера Амур предполагает дополнительные усовершенствования.
Место водителя имеет штурвал, спецустройство для управления двигателем и щиток контроля за показателями двигателя.
В кормовой части находится отсек для мотора. В зоне под пассажирскими сидениями располагается редуктор.
В моторной части также находятся аккумулятор, габаритные огни, узел охлаждения двигателя, холодильная камера для масла и воды, емкость для воды.
В стандартной модели катера используется алюминиевый гребной винт с шагом 31,2 см и диаметром 27,5 см.
Использование лодки возможно в ручном режиме с помощью весел. Крепления для них находятся на бортах.

Отличия

Во многих источниках слова «лодка» или «катер» используются как синонимы. Но если разобраться, названия относятся к разным типам. И то и другое относится к плавсредствам, но различие все-таки есть. Итак, чем отличается катер «Амур» от моторной лодки?

Про внешний вид упоминать не стоит — это понятно и так. Отличие в другом. Разница между моторной и обычной лодкой в одном — навесной мотор. Рулевой садится на кормовую банку, заводит его и дальше регулирует скорость и направление движения, поворачивая специальные ручки на двигателе. Человек, управляющий катером, садится, как в обычном автомобиле, впереди. Перед ним небольшой пульт, и мотор запускается кнопкой на этом пульте. Направление движения регулируется оттуда же.

Если же не углубляться в технические подробности, отличие между ними в установке мотора. Лодка подразумевает возможность его снятия. Катер — нет.

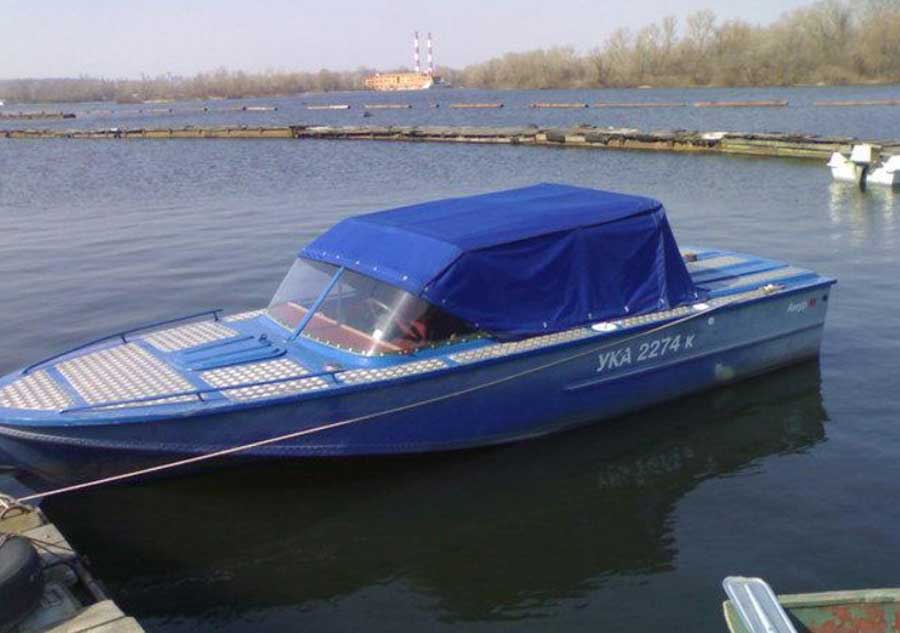

Тент

Начиная с базовой модели, все модификации получали складной тент, который хранился между подголовником заднего дивана и моторным отсеком

Как правило, его делали влагонепроницаемым, вентилируемым, и, что немаловажно, каркасным. Иными словами, применять его можно было не только на длительных стоянках

Использование его днем могло предохранить от осадков или палящего солнца, вечером — от мошкары. Заводская комплектация включала тент на лодку «Амур», однако если вы хотели поменять его (порвался, протекает, или по какой-то иной причине), завод-изготовитель предлагал фирменную замену. Учитывая, что прогулочные катера и лодки имели большое распространение, владелец мог установить и не фирменный тент, который справлялся со своими задачами не хуже оригинального.

Технические характеристики и сфера применения

Общие характеристики:

Материал корпуса из дюралюминия и сплавов АМг (такой сплав используется в последних моделях). Места стыков выполнены методом сварки или клепки.
Непотопляемость катера обеспечивается наличием герметичных отсеков.
Вместимость всех моделей судна составляет 5-6 человек.
Открытая часть судна может закрываться тентом («Амур-2» имеет рубку убежище).
Длина моделей колеблется в пределах 5,5-5,6 м, ширина – 1,82 м, высота борта – 0,88 м, вес без пассажиров – 0,54 т. Катер имеет двигатель автомобиля «Москвич-412» — мощность соответствующая: максимальная скорость движения с полной загрузкой – 50 км/ч, скорость на полном ходу и при нагрузке – 47 и 40 км/час; соединение – на заклёпках.
Форпик в каждой модели имеет высокую герметичность. Проникнуть в него можно с палубы через люк (фиксируется плотно).
Во всех моделях катера предусмотрено два ряда сидений, обшитых мягким полотном. Тюнинг катера Амур предполагает дополнительные усовершенствования.
Место водителя имеет штурвал, спецустройство для управления двигателем и щиток контроля за показателями двигателя.
В кормовой части находится отсек для мотора. В зоне под пассажирскими сидениями располагается редуктор.
В моторной части также находятся аккумулятор, габаритные огни, узел охлаждения двигателя, холодильная камера для масла и воды, емкость для воды.
В стандартной модели катера используется алюминиевый гребной винт с шагом 31,2 см и диаметром 27,5 см.
Использование лодки возможно в ручном режиме с помощью весел. Крепления для них находятся на бортах.

Обзор моторного катера “Амур” | Пароходофф: Обзоры водной техники и сопутствующих услуг

Общие сведения

Моторный катер “Амур” выпускался на авиационном заводе им. Ю. А. Гагарина с 1968 года. Катер выпускался в нескольких модификациях “Амур-2”, “Амур-3”, “Амур-М”, “Амур-Д”. Модификации лодки отличаются типом расположения гребного винта и наличием рубки у модификации “Амур-2”.Все Амуры комплектовались стационарным двигателем “Москвич-412”. На модификациях была применена поворотно-откидная колонка для выноса гребного винта за корму катера. Такая компоновка позволила повысить защиту гребного винта и увеличить полезное пространство в кокпите.Катер безусловно можно было бы отнести к премиум-сегменту лодок, доступных для приобретения населением. Более 5,5 метров длиной, со стационарным двигателем и стоимостью, сравнимой с автомобилем, “Амур” был доступен далеко не каждому в СССР.

Корпус

Клепано-сварной корпус лодки “Амур” изготавливался из алюминиево-магниевого сплава, палуба и рубка из дюралюминия Д16АТ. Остроскулые обводы корпуса лодки имеют умеренную килеватость днища у транца. У форштевня скула поднимается. Толщина бортов составляет около 1,5 мм, днища – до 2,5 мм. Жесткость корпуса обеспечивал набор из 10 шпангоутов. Непотопляемость обеспечивалась пенопластовыми блоками, уложенными по бортам.

Кокпит

Катер “Амур” трехобъемный. Форпик, закрытый плоской палубой, отделен от кокпита переборкой, придающей корпусу дополнительную жесткость. Основное предназначение форпика – герметичный багажник. Доступ в форпик обеспечивается через люк в палубе. Просторный кокпит катера оборудован кормовым диваном и двумя передними сиденьями. Рулевое управление слева. Сиденья раскладные, способные предоставить команде два полноценных спальных места.

Два топливных бака расположены в бортах кокпита. Каждый бак вмещает до 50 литров топлива. В незанятых нишах бортов расположены багажные отделения с полочками для небольших вещей и мелочевки.

1 — крышка моторного отсека;

2 — двигатель;

3 — аккумуляторная батарея;

4 — складной тент;

5 — диван;

6 — кресло водителя;

7 — фары;

8 — крышка люка в багажник;

9 — бортовые и отличительные огни;

10 — огонь-отмашка;

11 — огнетушитель;

12 — бензобак.

За кокпитом следует внушительных размеров моторное отделение. В более поздних модификациях, гребной винт был вынесен за корму с помощью поворотно-откидной колонки, что позволило сократить размер моторного отсека, тем самым увеличить полезную площадь кокпита. В первых модификациях “Амур” имел косой днищевый дейдвуд, через который проходил прямой гребной вал от реверс-редуктора.Доступ в моторный отсек был организован открывающиеся крышки, расположенные на задней палубе. Крышки снабжены замками.В моторном отсеке на всех модификациях устанавливался один и тот же двигатель “Москвич-412″ мощностью 60 л.с. Вибрации, создаваемые этим двигателем, создавали дополнительную нагрузку на, и без того не очень прочный корпус. Частично эту проблему разработчикам удалось решить установкой ПОК (Амур-2 и Амур-3) и водомета на модификации”Амур-Восток”. Поворотно-откидная колонка имела тоже неоптимальную конструкцию (в процессе эксплуатации часто выходили из строя ее элементы), однако с ее помощью удалось не только расширить кокпит, но и решить еще одну насущную проблему “Амуров” – глубокою осадку и незащищенность гребного винта.Модификация катера “Амур-2” состояла в установке на катер рубки из дюралюминия. Размеры катера позволяли обустроить на нем полноценную каюту с возможностью размещения в ней спальных мест, что и было сделано разработчиками. Пульт управления был вынесен за каюту, ветровое стекло установлено на задний край рубки.

Мореходные качества

Изначально катера “Амур” допускались до плавания при высоте волны до 75 см, более поздние модификации позволяли выходить уже при 1,2-метровых волнениях и удаленности от берега до 3 км. При разработке катеров была проведена большая работа по улучшению мореходных качеств этой лодки, но разработчики шли по пути поднятия скул и заострения носовой части при сохранении плоскости днища для поперечной остойчивости катера.

Пожалуйста, оцените лодку и оставьте об этой лодке свой отзыв

parohodoff.ru

Описание катера “Амур”

В первых модификациях “Амур” имел косой днищевый дейдвуд, через который проходил прямой гребной вал от реверс-редуктора. Доступ в моторный отсек был организован открывающиеся крышки, расположенные на задней палубе. Крышки снабжены замками.

В моторном отсеке на всех модификациях устанавливался один и тот же двигатель “Москвич-412” мощностью 60 лошадиных сил. Вибрации, создаваемые этим двигателем, создавали дополнительную нагрузку на, и без того не очень прочный корпус. Частично эту проблему разработчикам удалось решить установкой ПОК (Амур-2 и Амур-3) и водомета на модификации “Амур-Восток”.

Поворотно-откидная колонка имела тоже неоптимальную конструкцию (в процессе эксплуатации часто выходили из строя ее элементы), однако с ее помощью удалось не только расширить кокпит, но и решить еще одну насущную проблему “Амуров” – глубокою осадку и незащищенность гребного винта.

При разработке катеров была проведена большая работа по улучшению мореходных качеств лодки

Модификация катера “Амур-2” состояла в установке на катер рубки из дюралюминия. Размеры катера позволяли обустроить на нем полноценную каюту с возможностью размещения в ней спальных мест, что и было сделано разработчиками. Пульт управления был вынесен за каюту, ветровое стекло установлено на задний край рубки.

Технические характеристики моделей

В базовой комплектации катера Амур неизменным оставался двигатель марки «Москвич 412». Это мощный карбюраторный четырехцилиндровый четырехтактный агрегат, который работает на бензине. Остальные составляющие корпуса и технические элементы претерпевали существенные или незначительные доработки.

Катер Амур и Амур М

Изначально корпус катера Амур был выполнен из дюралюминия. Длина судна 5,5 м, наибольшая ширина 1,81 м, высота бортов 0,82 м. Первая модель имела косой днищевый дейдвуд (оконечность судна в кормовой подводной части), через который проходил прямой гребной вал от редуктора. Катер развивал скорость около 40 км/ч, разрешенная удаленность от берега – не более 3 км.

Между перегородкой кормового отсека и спинкой дивана расположена ниша, где хранится складной тент, выполненный из плотной, водонепроницаемой ткани. Он натягивается на металлический каркас из труб, для установки которого на палубе имеются специальные разъемы. Жесткость корпуса обеспечивали 10 шпангоутов (поперечные ребра). Осадка конструкции по габаритам была 0,5 м, грузоподъемность судна до 500 кг.

Технические характеристики катера Амур М в основе остались такими же, как и у катера Амур.

Изменения были проведены по следующим пунктам:

изменились обводы корпуса;
угловой редуктор стал реверсивным;
были установлены резиновые амортизаторы под крепежи реверс-редуктора, что приглушило шум от работы мотора;
появилась система для откачки воды из трюма.

Существенным минусом первых моделей марки Амур считалась глубокая осадка катера и расположение гребного вала и гребных винтов снаружи конструкции.

Катер Амур Д

Главной модификацией в катере Амур Д стала установка поворотно-откидной колонки (ПОК), изготовленной из дюралюминия. Благодаря наличию колонки кокпит стал длиннее, гребной винт – более защищен, а также уменьшилась вибрация судна. Конструкторы увеличили высоту борта на 11 см и изменили наклон транца (устройство, на котором крепится мотор).

Моторный отсек стал короче, а по бокам появились специальные жалюзи для вентиляции в мотоблоке. Для удобства обслуживания и ремонта была сделана съемная стенка шпангоута. На Амуре Д разрешался выход на воду на расстояние до 5 км от берега, при высоте волны 1–1,2 м. Габариты катера Амур существенно не менялись – длина корпуса стала 5,6 м, ширина 1,87 м.

Катер Амур 2

Первый морской катер серии Амур. Корпус выполнен из сплава магния и алюминия, поэтому стал невосприимчив к соленой воде и устойчив к коррозии. Внешний дизайн также изменился – на кокпите установлена каюта из дюралюминия высотой 1,15 м, с небольшим люком на крыше для дополнительного выхода на палубу. Катер стал тяжелее на 80 кг, но скорость движения осталась прежней. Диван и 2 кресла могут трансформироваться в спальные места.

Для удобства пользования появились дополнительные элементы:

раскладной столик;
фара и стойка с навигационными огнями;
вешалка для одежды;
дополнительные рундуки;
звуковой сигнал.

Панель с приборами имеет подсветку и защищена от ветра и осадков глухим стеклом. Кроме каюты предусмотрен съемный тент, который легко откидывается назад. Для повышения мореходных качеств конструкторы заострили форму носовой части катера и выше подняли скулу у форштевня. Эти изменения снизили силу удара волны при движении катера и облегчили ход судна при глиссировании. Вода из корпуса может уходить механически, когда работает мотор.

Модель Амур 3

Катер Амур 3 – это последняя модель, выпущенная в данной серии. Судно имеет все технические характеристики катера Амур 2. От предыдущей модели его отличает отсутствие каюты, что существенно снизило стоимость катера. Вместо крытой рубки на кокпите расположены 2 кресла и диван, а от непогоды защитит складной тент.

Катер Амур: характеристики и модификации

В ходе истории развития суден данной серии появилось несколько различных модификаций. Катер Амур Д стал одним из первых прогулочных аппаратов, который использовался для комфортных путешествий по пресным озерам и рекам. Особенно популярным катер стал среди людей, занимающихся туристической сферой деятельности в родных краях.

Возможно будет интересно: Как выбрать якорь для лодки ПВХ — типы конструкции, расчет веса, средняя цена

Характеристики катера Амур во многом схожи, вне зависимости от возраста моделей, поэтому имеет смысл рассмотреть их в общем виде:

Длина и ширина: 5.5Х1.8 м;
Масса корпуса: 230 кг;
Вес при полной экипировке без пассажиров: 540 кг;
Максимальное количество пассажиров: 5-6 человек;
Двигатель: бензиновый, от модели «Москвич-412»;
Максимальная скорость: 50 км/ч;
Мощность двигателя: 60 л.с.;
Вместимость топливного бака: 70 л;
Соединение: на заклепках.

Объем горючего бензин расход топлива умеренный, поскольку катер не предназначен для скоростной езды. Подобными свойствами отличается практически каждая модель катера, что также является одной из причин популярности судна среди наших соотечественников.

Технические характеристики катера Амур

Несмотря на то, что мы рассмотрели их выше, необходимо рассмотреть главную особенность архитектуры плавательного аппарата. Небольшой вес катера Амур (как с оснащением, так и без него) позволяет двигателю работать более продуктивно. Конечно, спортивных показателем от старенького «Москвича» ждать не нужно, но для рыбалки и уютных прогулок этого хватает более чем.

Благодарю базовой (первой) модели разработчики смогли изучить вес спектр недостатков, после чего занялись их исправлением и разработкой следующих модификаций.

Технические характеристики «Амур-М»

Катер «Амур-М» предназначен для прогулочных путешествий по пресноводным водохранилищам. Максимально допустимая удаленность от берега при всем этом составляет 5 км. Если сравнивать М-модификацию с предшественником, то здесь уже появилась умеренная килеватность, а также были изменены обводы. Изменения претерпел также и корпус. Теперь для его соединения использовался клепно-сварной метод. В остальном, технические характеристики практически полностью повторяют первую модель.

1 — крышка моторного отсека; 2 — двигатель; 3 — аккумуляторная батарея; 4 — складной тент; 5 — диван; 6 — кресло водителя; 7 — фары; 8 — крышка люка в багажник; 9 — бортовые и отличительные огни; 10 — огонь-отмашка; 11 — огнетушитель; 12 — бензобак.

Основные различия:

Ширина 1.87 вместо 1.82;
Масса с полной экипировкой (без пассажиров): 0,63 т;
Максимальное количество пассажиров ограничено 5 персонами.

Технические характеристики «Амур-2»

Катер Амур 2 оснащен двумя сиденьями, которые при складывании могут образовать спальное место на 3 человека. Также при складывании открывается доступ к рундукам, по середине оборудован столик, а сама каюта может закрываться дверью, что создает дополнительный комфорт в путешествии.

Для того, чтобы поддерживать устойчивость судна на воде, архитектура предусматривает наличие специальных пенопластовых блоков. По сравнению с предыдущими моделями изменения коснулся и материал корпуса. Теперь он выполнен из листов сплава алюминия и магния, благодаря чему ему стала совершенно не страшна ржавчина. Кстати, данный состав позволяет без опаски эксплуатировать судно в соленой морской воде.

Технические характеристики, опять же, не потерпели серьезных изменений. Грузоподъемность ограничивается показателем в 0,5 т, а ширина корпуса составила 1.83 м. Пределы скорости ограничиваются показателем в 40 (в экипировке) и 47 (в пустом виде) км/ч. В остальных параметрах все осталось таким же.

Возможно будет интересно: Катер «Ритм» — технические характеристики, отзывы владельцев, фото

Технические характеристики «Амур-3»

По сути, Амур-3 является тем же Амур-2, только с увеличенным кокпитом вместо рубки. Сделано это не только для увеличения свободного места, но так и для общего снижения стоимости аппарата. Выходить на воду на таком судне можно за 3 км от берега при волне высотой не более 1,2 м.

Поворотно-откидная колонка катера “Амур-Д”

Корпус колонки, отлитый из алюминиевого сплава, конструктивно выполнен из трех частей: верхнего редуктора 3, нижнего редуктора 19 и киля 22. В верхнем редукторе размещены: ведущая шестерня 12, ведомая шестерня заднего хода 11, ведомая шестерня переднего хода 6, коническая фрикционная муфта 10. Ведомые шестерни вращаются относительно корпуса на шарикоподшипниках, а относительно вала 5 — на игольчатых подшипниках 7. Проставка 15 разделяет полость газовыхлопа и масляную полость. Выхлопные газы выбрасываются через антикавитационную плиту 2. В передней части корпуса запрессованы две бронзовые втулки 14; в них входят оси 13, относительно которых колонка откидывается вверх или вниз. Относительно оси осуществляется поворот колонки “вправо” и “влево” вместе с поворотным хомутом 17. В нижнем редукторе расположены шестерни 20, 24, гребной вал 23, опирающийся на радиально-упорный подшипник 25, и игольчатый подшипник 21.

Трехлопастной гребной винт 1 отливается из высокопрочного алюминиевого сплава. Шаг винта — 315 мм; диаметр — 300 мм; вес — 1 кг. В корневых сечениях лопасти имеют аэродинамический профиль, а в концевых — сегментный. Лопасти наклонены назад под углом 15° к оси винта.

Передача мощности от двигателя к ведущей шестерне осуществляется через первичный вал и двойной карданный шарнир. Первичный вал проходит внутри проставки, которая является третьей опорой двигателя и своим цилиндрическим концом входит в демпфирующее кольцо, закрепленное на транцевой плите. Резиновый чехол защищает карданный вал от попадания воды. Управление реверсом гребного винта осуществляется при помощи скобы 8, тяги 9, качалок 4. К одной из них подходят два троса от ручки управления.

Кулачок 16 управляет скобой 18, при помощи которой колонка удерживается от откидывания на заднем ходу. На переднем ходу кулачок отводит скобу и колонка освобождается от «захватов». Механизм управления реверсом винта и дроссельной заслонкой карбюратора устроен таким образом, что позволяет одной установленной на левом борту у пульта рукояткой управлять и реверсом гребного винта и оборотами двигателя, а также производить прогрев двигателя на любых оборотах на холостом ходу. Механизм удобен в работе; блокировка не позволяет включить передачу на больших оборотах двигателя.

Трехлопастной гребной винт, отлитый из легкого сплава, имеет диаметр 285 мм и шаг 330 мм.

Система электрооборудования катера “Амур-Д” — однопроводная. В качестве источника тока используется генератор переменного тока Г250-Ж1 со встроенным кремниевым выпрямителем. Номинальное напряжение генератора 12 В, максимальный ток — 40 А. В качестве параллельного источника тока используется аккумуляторная батарея.

Пуск двигателя осуществляется электростартером МТ113В. Кроме него, основными потребителями электроэнергии являются сигнально-отличительные огни, фара-прожектор, огни-отмашки, звуковой сигнал, лампы подсветки приборов. В кокпите имеется розетка для подключения переносной лампы.

Инженерам завода с производством катера “Амур-Д” с легкостью удалось избавится от одного из основных недостатков катера “Амур-М” (большая габаритная осадка на малом ходу (около 0,7 м) и также легко приобрели новый недостаток – ПОК. Поворотно-откидная колонка применяемая на Амуре очень не надёжная, а двигатель, позаимствованный у автомобиля “Москвич-412”, так и остался недостатком. В последствии москвичевский двигатель будет установлен также на катерах “Амур-2”, “Амур-3” и “Восток” (водометном варианте катера).

Тенты и чехлы на катера Амур 2 и 3

Для защиты от неблагоприятных погодных явлений и увеличения срока эксплуатации катеров Амур рекомендуется защищать транспортное средство специально изготовленными тентами и чехлами. Помимо защиты от осадков, тент уверенно убережет судно от пыли, механических и физических воздействий, заинтересованных взглядов прохожих.

Тенты изготовленные на заказ позволят создать идеальные условия хранения и эксплуатации катеров Амур, самые новые и надежные материалы и высокотехнологичные процессы изготовления чехлов гарантируют оптимальный режим содержания и защиты транспортного средства.
