Транцевые колеса для лодки пвх своими руками, чертежи и установка

Особенности и советы по выбору

Как и в выборе любого другого товара, вы должны понять, что хотите видеть в качестве прицепа. Для обычных надувных лодок вполне подойдут обычные грузовые прицепы

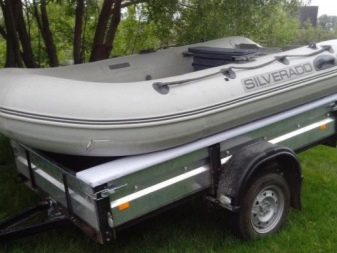

Если у вас во владении моторная лодка (не важно, с килем или без) — даже не смотрите в сторону одноосных тележек. Вам подойдут исключительно двуосные тачки. Да, они будут дороже, но вы испытаете в разы меньше проблем при транспортировке

Да, они будут дороже, но вы испытаете в разы меньше проблем при транспортировке.

Цена вопроса будет зависеть не только от приведённых выше факторов, но и от:

размеров, которые определяются исключительно размерами вашего плавсредства;
грузоподъёмности прицепа, что также зависит от веса вашей лодки;
качества материалов, из которых изготовлена тележка;
типа самой лодки.

Одной из главных ошибок новичков при покупке прицепа является то, что они небрежно относятся к измерениям габаритов своих плавсредств. Такие измерения ни в коем случае нельзя проводить на глазок, ведь средняя по характеристикам и цене модель телеги стоит около 40000 рублей. Проводите все замеры скрупулезно и тщательно, чтобы не зря потратить деньги.

Не забывайте о качестве материалов, из которых изготовлен прицеп. Определите, насколько часто вы будете им пользоваться. Если хотя бы раз в неделю — ни в коем случае не пытайтесь сэкономить на качестве. Не получится. При частом использовании тележка из дешёвых материалов испортится за несколько месяцев от постоянных нагрузок. Если же для вас перевозка лодки — редкость (раз в месяц или реже), то можете смело брать товар из более дешёвого сырья.

Если вы владелец лодки с килем, то обязательно смотрите, чтобы в вашей тачке подкильная выемка была в 1,2-1,3 раза больше, чем величина самого киля. Это обеспечит защиту от повреждений. При выборе не забудьте учесть ваши личные физические возможности. Если вы хотите проводить минимум манипуляций с перевозкой плавсредства на разные места — вашим выбором должны стать прицепы с ложементами.

Если вы хотите держать в хорошем состоянии не только своё плавсредство, но и тележку для его перевозки, то следите, чтобы в комплекте с ней шёл специальный чехол. Такой чехол, конечно, не защитит прицеп от аварий или каких-либо серьёзных повреждений, но поможет вам поддержать чистоту и красивый товарный вид тележки.

Конечно же, при выборе нельзя забывать и о цене. Хотя цену и формируют все остальные факторы, но в некоторых случаях все же можно сэкономить. Когда вопрос о цене стоит ребром, но и в качестве уступать не хочется, можно взять б\у тележку.

Немаловажен при выборе тележки под плавсредство сам его тип.

Если у вас обычная резиновая лодка (без мотора), вам будет достаточно одноосной тележки, ведь простые резиновые лодки не могут создать сильную нагрузку даже на одну ось, следовательно, трудности при транспортировке вы испытывать не будете.
Если же у вас лодка (либо катер) с мотором или из прочных материалов (дерево, специальный пластик), вам вряд ли подойдёт одноосная телега. Дело в том, что у таких плавсредств вес на порядок выше, чем у резиновых, а значит, что и нагрузку на ось они будут давать больше. Когда осей две, они будут выдерживать эту нагрузку с лёгкостью, и вы не испытаете никаких проблем во время эксплуатации.

Как сделать колеса своими руками

Наиболее часто изготавливаемыми своими руками видами транцевых колес являются быстросъемные, перекидные и шасси на струбцинах.

На струбцинах

Сборка самого простого самодельного транспортировочного шасси на струбцинах производится следующим образом:

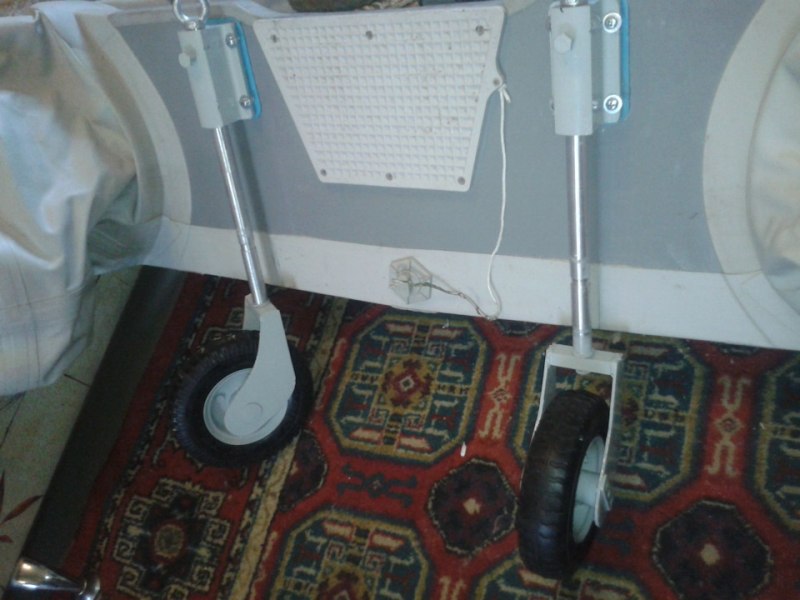

Транцевые колеса (на струбцинах)

От профильной трубы отрезают 2 заготовки под стойки шасси.
К концу каждой из заготовок приваривают оси с нарезанной резьбой для крепления колес.
В торце другого конца трубы делают пропил, толщина которого должна быть такой, чтобы в нее можно было вставить рамку G-образной струбцины.
Перпендикулярно пропилу сверлят два отверстия.
Вставляют рамку в пропил на торце трубы.
Через отверстия маркером или керном делают отметки на рамке струбцины.
По отметкам на рамке сверлят два отверстия.
C прижимного винта струбцины снимают плоскую площадку.
Выкручивают прижимной винт из струбцины.
Вставив струбцину в пропил и зафиксировав двумя болтами, при помощи маркера напротив отверстия с резьбой в зажиме делают метку на трубе.
По метке сверлят сквозное отверстие диаметром чуть больше чем у прижимного винта струбцины.
Рамку струбцины вставляют в пропил трубы и окончательно фиксируют болтами и гайками.
Прижимной винт вкручивают в резьбу на струбцине, продевают через трубу.
На конец прижимного финта накручивают сферический пятачок с резиновой накладкой.
На губке рамки также крепят площадку с резиновой накладкой.
Отступив от центра прижимного винта расстояние равное высоте транца, к стойке крепят г-образную рамку. На ту часть рамки, которая будет соприкасаться с транцем и днищем лодки крепят кусочек резины.
Крепление колеса на каждой стойке производится при помощи нарезанной на оси резьбы, шайбы, гайки.

Перекидные

Стойки для перекидных колес делают такие же, как и у быстросъемных, делая в верхней их части не два, а 3 отверстия с шагом 25 мм. Крайние отверстия предназначены для фиксации шасси в рабочем или транспортном положении, а среднее – для оси.

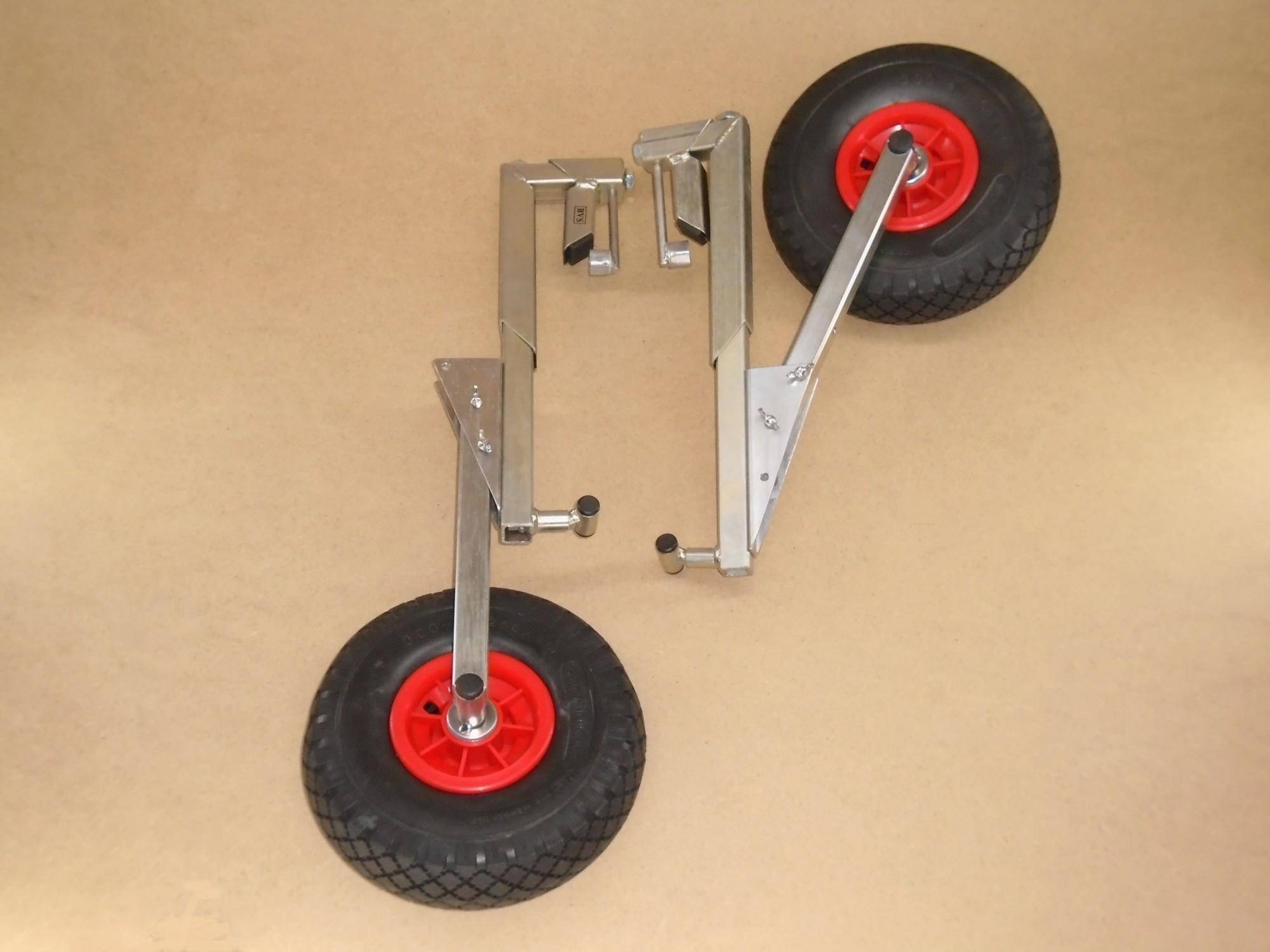

Транцевые колеса (перекидные)

Крепления для такой конструкции делают следующим образом:

Из нержавеющего металла вырезают основание пластину длиной 120 мм и шириной 65-70 мм.
В углах основания сверлят четыре отверстия.
Вырезают две боковые пластины длиной 120 мм и шириной 35-40 мм.
Пластины приваривают к основанию на расстоянии 30 мм.
Стойку вставляют между пластинами.
Через центральные отверстия на боковых пластинах и стойке вставляют ось, фиксируя ее с одной сторону шплинтом.

Для того чтобы зафиксировать стойку шасси в рабочем положении, заранее приготовленный палец вставляют в нижнее отверстие.

Чтобы перевести стойки шасси в не рабочее (транспортное) положение, палец вынимают из нижнего отверстия, поднимают стойку вверх и вставляют палец в верхнее отверстие.

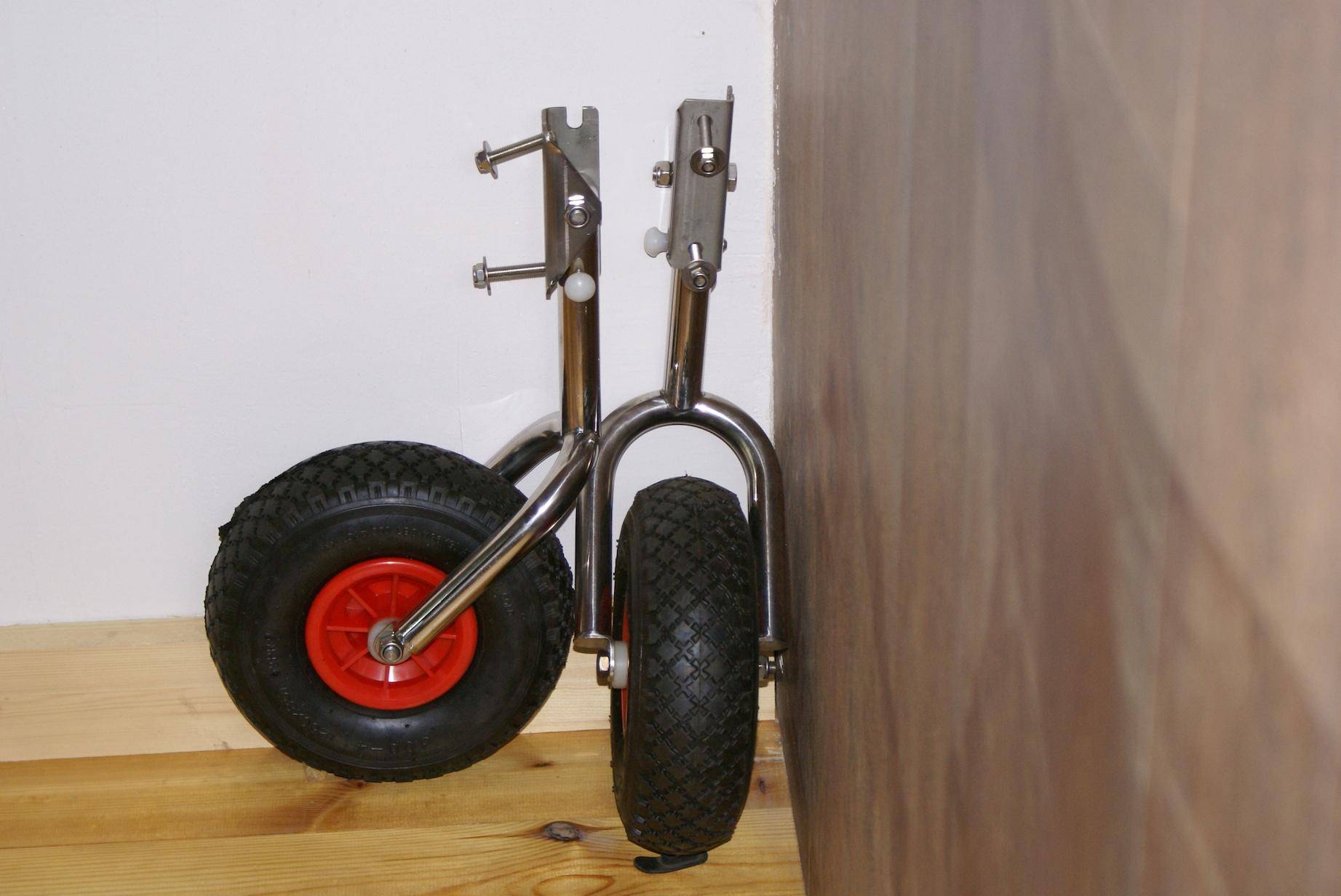

Быстросъемные

Процесс сборки таких транцевых колес состоит из следующих манипуляций:

Из трубы или квадратного профиля вырезают две заготовки длиной 400 мм.
При помощи трубогиба заготовки под стойки изгибают под углом 450.
К концу каждой из заготовок приваривают отрезки из круглого профиля.
На том конце стойки, который будет крепиться к транцу лодки, сверлят два отверстия, расстояние между которыми должно быть 75-80 мм. В нижнее отверстие вставляют штифт диаметр 8 мм, фиксируют его сваркой. Верхнее отверстие рассверливают, делая из него овальный паз длиной 20-25 мм.
Перпендикулярно нижнему отверстию сверлят еще одно сквозное.
В просверленном отверстии нарезают резьбу М8.
В резьбу вкручивают винт с потайной головкой.
Внутрь стойки вставляют круглую пружину, фиксируя ее одним концом на резьбовой части вкрученного винта.
Из круглого проката диаметром 12 мм вырезают второй штифт. На токарном станке посередине штифта делают небольшую проточку длиной 15-20 мм.
Штифт вставляют в овальный паз в верхней части стойки.
Второй конец пружины фиксируют в проточке штифта.
Из листовой нержавейки вырезают основание крепления — пластину длиной 100 мм и шириной 60 мм.
По углам вырезанной пластины сверлят отверстия диаметром 6 мм.
Из той же нержавейки делают две боковые пластины шириной 30 мм и длиной 100 мм.
В каждой пластине делают два паза с межосевым расстоянием 75 мм.
Пластины приваривают перпендикулярно основанию на расстоянии 25-30 мм.

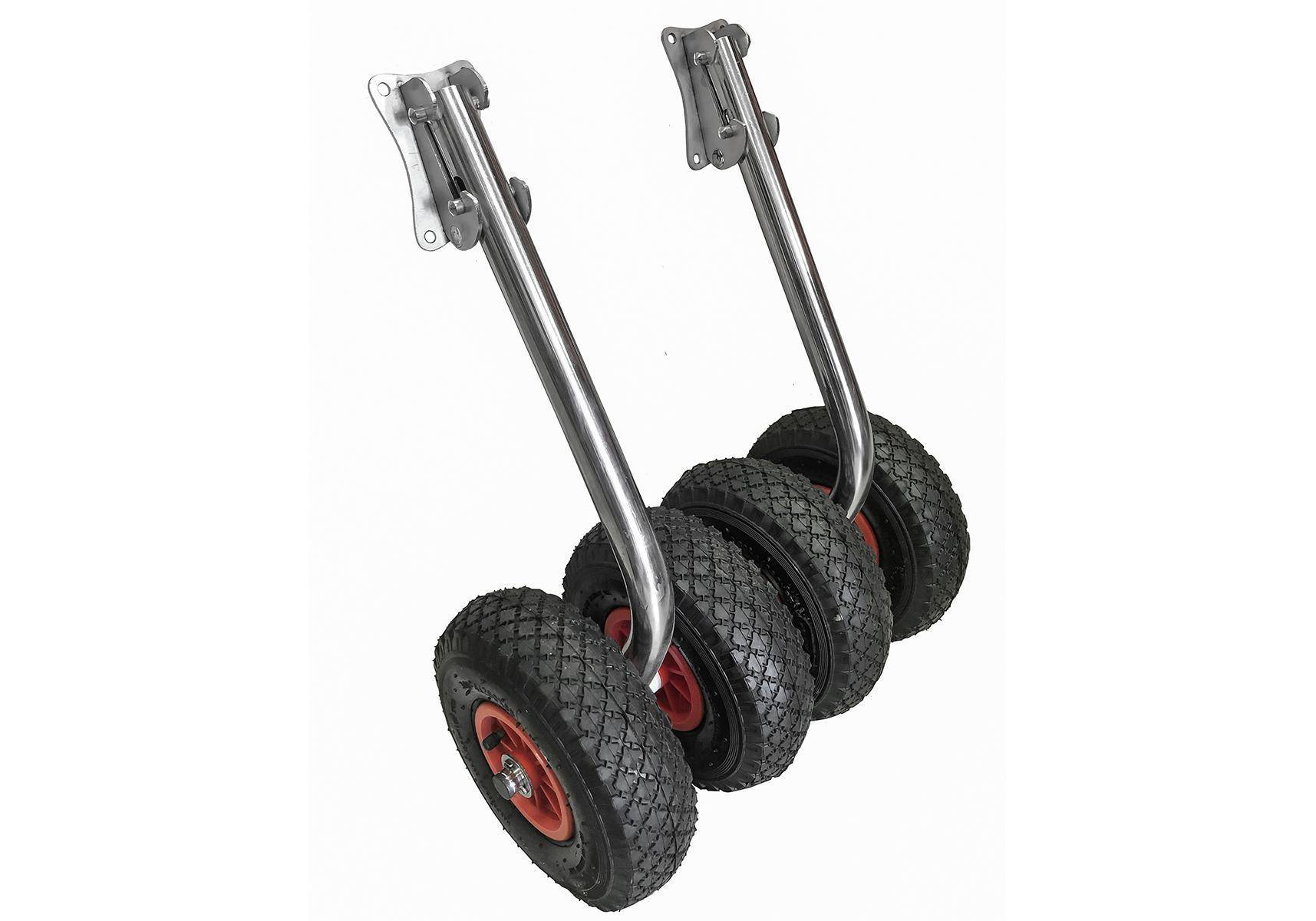

Транцевые колеса (быстросъемные) Крепят такие транцевые колеса к лодке ПВХ при помощи мебельных винтов.

Правила оптимального выбора колес

Ассортимент товаров в современных магазинах достаточно велик, что зачастую затрудняет выбор покупателя.

Существует ряд правил, которые существенно облегчают данную задачу:

Разновидность фиксации колес. Все модели делятся на складные и съемные транцы. Все складные конструкции обязательно осматривают на предмет надежности фиксации и состояния поворотных механизмов.
Наличие чехла

После спуска лодки на воду, все детали придется захватить с собой, а чехол позволит защитить металлический транец от попадания влаги.
При покупке той или иной разновидности колес следует обратить внимание на материал изготовления. Колеса могут быть изготовлены из прочной ПВХ основы или каучука

Даже самая прочная резина не переносит частых воздействий морской воды, постепенно теряя свою прочность. Пластик же относится к универсальным материалам, которые обладают устойчивостью к любым воздействиям.
Тип используемых подшипников. Различают скользящий и шариковый подшипник. Первая модель имеет низкую стоимость, но и соответствующее качество. Шариковые детали обладают особой прочностью, более высокой ценой, но отличаются долговечностью использования.

Лодки для рыбалки различны по массе и габаритам, поэтому заранее следует оценить грузоподъемность выбираемого транца. К весу самого плавательного средства обязательно добавляют вес мотора, других приборов и аксессуаров, бензинового бака с топливом и рыболовных снастей.

Материалы для изготовления

От правильного выбора материала для самостоятельного изготовления транцевых колес, напрямую зависит их прочность и собственно долговечность их службы. Конструкция изготавливается из «нержавейки» и состоит в основном из жесткого остова или каркаса, к которому уже крепятся шасси.

Колеса, в зависимости от габаритов и грузоподъемности, характеризуются разным диаметром, шириной и непосредственно материалом.

Выбирая материал для основных элементов транцевых шасси необходимо учитывать свойства почвы, по которой в основном будет возиться шлюпка.

Таким образом, если почва в основном песчаная, лучше всего остановить выбор на широких ободах и диаметрах, а для чернозема стоит подобрать узкие колеса небольшого диаметра.

Грамотный подход к выбору материала и конструкции, обеспечит устойчивость лодки и сделает ее прочным и надежным плавсредством для рыбалки.

Ни в коем случае не стоит применять для такой конструкции, материалы, которые подвержены коррозии и ржавчине, так как конструкции будут практически все время находиться в воде.

Наиболее подходящим материалом для выполнения шасси считается пенополиуретан.

Если такие шасси будут приобретены в специализированном магазине, стоит уделить отдельное внимание элементам крепления, которые должны идти в комплекте с транцевыми колесами. Также покупные шасси, в основном предлагаются на рынке со специальным чехлом для перевозки и транспортировки. Немаловажным фактором выбора или разработки транцевых конструкций для изготовления своими руками – это «max» уровень нагрузки, которую они могут выдержать в рабочем состоянии

Немаловажным фактором выбора или разработки транцевых конструкций для изготовления своими руками – это «max» уровень нагрузки, которую они могут выдержать в рабочем состоянии.

Конструкция транцевых колес включает в себя стойки, которые предпочтительней выбирать прямые, так как они имеют минимальный процент деформации и реже приходят в негодность.

Очень важно чтобы они по виду и строению подходили к определенной модели, в противном случае они могут быстро сломаться или изогнуться, в самый неподходящий момент

Столик для эхолота в ПВХ лодку.

В ПВХ лодке не так много места, а со временем вещей становится все больше. Сначала рыбачишь одним спиннингом, потом появляются еще, появляется эхолот, а для него необходим аккумулятор и т.д.

Вот решил сделать стол, чтобы все вместе объединить и чтобы не мешалось.

Для стола взял влагостойкую фанеру 9мм. Набросал чертеж, сняв предварительно лекало с баллона лодки, так как стол будет стоять у борта и крепиться на ликтрос, чтобы не ездил по кокпиту.

Т.к. опыт со столиком уже был и стало ясно, что соединение деталей различными саморезами и гвоздями не самое лучшее решение, было решено соединять детали пазами друг в друга и склеивать все эпоксидной смолой. По чертежу выпилил детали.

Это боковые стенки стола, с пазами под верхнюю и среднюю полку, и под заднюю стенку. Ну и закруглены под баллон 430мм, высота берется от пола, стол должен стоять на полу, а не висеть на ликтросе.

Задняя стенка. Если внизу она ровно по ширине стола , ширина такая, чтобы потом влез автомобильный аккумулятор, который будет стоять внизу.

Верхняя полка с пазами под боковые стенки.

Средняя полка с пазами под боковые стенки.

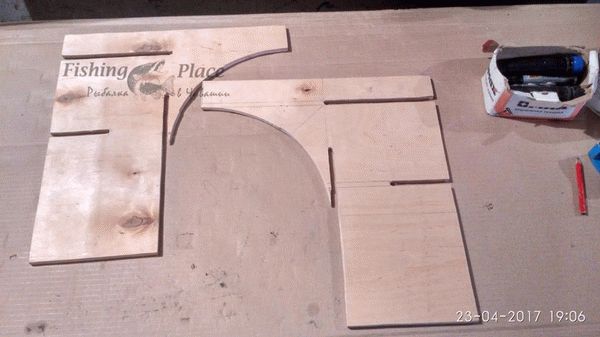

Основные детали вырезаны, можно примерить и посмотреть ка это будет выглядеть. Т.к. я не станок ЧПУ и вырезал лобзиком, не все детали идеальны. Поэтому пришлось собирать в определенной последовательности, но это придало еще большей прочности столу.

Сначала верхняя полка

А это уже остальные мелкие детали просто приставлены и никак не закреплены. Сверху еще не хватает крышек.

Боковые выступы верхней и средней полки под держатели спиннингов. Не сделал фотографий высверливания, поэтому сразу в собранном виде.

Трубы обычные ПВХ. Отверстия в средней перегородке на верхней полке под электронику, там будут вольтметр, зарядные устройства USB для телефона, и два гнезда прикуривателя.

Вот так это выглядит уже на готовом столе.

Когда все детали соединены друг с другом, проклеил их эпоксидной смолой с добавлением древесной муки, ее много остается от распила. После высыхания галтелей, весь стол кисточкой покрывается эпоксидной смолой с небольшим добавлением растворителя, чтобы была более текучая и пропитывала фанеру. Также для этого лучше нагревать фанеру. Т.к. я работал в гараже и когда было уже не так тепло, то использовал фен, нагревал и одновременно промазывал. Так стол не будет покрываться плесенью от влаги.

Держателей много не бывает, поэтому кроме вертикальных, добавил еще и боковые, можно использовать под бортовые удочки, будь то фидер бортовой или если рыбачишь на тюльку с лодки.

Осталось закрепить эхолот. Эхолот будет стоять на верхней крышке. Эхолот у меня Garmin Echomap 73sv CHIRP и у него нет поворотного крепления, поэтому пришлось придумать свое.

Для этого просто вырезал кусок фанеры по форме крепления эхолота и купил мебельный болт с большой шайбой и гайкой барашком, чтобы было легко и быстро снимать эхолот.

Болт вставляется посередине, а родное крепление эхолота уже крепится к этой конструкции, это и будет поворотное крепление.

Все собираем вместе и едем на рыбалку. Вот так это выглядит уже в работе в лодке.

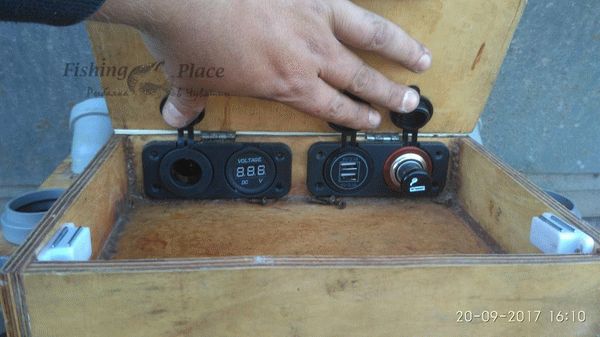

Внизу стоит аккумулятор. На средней полке разная мелочь, сигареты, мультитул, нож и прочее. Сверху под задней крышкой все соединения проводов, под передней обычно телефон лежит на зарядке либо просто кидаю туда приманки, снятые со спиннинга.

PS: Почему я использую автомобильный аккумулятор, просто у нас постоянный лагерь на островах и мы там бываем по несколько дней, поэтому стол снимается с лодки и уносится в беседку, где от него питается освещение и заряжаются телефоны.

Процесс изготовления

Изготовить транцевые шасси в домашних условиях не составляет особого труда. Все, что может понадобиться, наверняка есть у каждого уважающего себя мужчины в гараже.

Есть масса известных несложных способов разместить на лодке транцевые колеса как с крепежом, так и не требующие традиционного крепления.

Один из самых простых способом и достаточно быстрых по времени это установка транцевых конструкций на небольшую лодку, сзади на баллонные ручки.

Для этого понадобятся пластиковая бочка, из которой будут вырезаться два основных элемента шириной по 20 см.

По краям бочки вырезаются специальные галстучки, которые будут выступать основой под крепеж. А непосредственно шасси будут установлены посередине каждой детали на четырех болтах из нержавеющей стали. Все отверстия должны быть в обязательном порядке залиты силиконом, в качестве герметика.

Конечно, каждый рыбак имеет авторские методы усовершенствования лодки, для этого, могут понадобиться различные дополнительные детали, установленные собственноручно, значительно сэкономят силы, время и денежные средства.

Также есть отличный вариант установка транцевых шасси на специальные кронштейны из нержавеющей стали. Она является наиболее практичной и простой из всех известных и недорогих.

Итак, для изготовления транцевых колес своими руками понадобятся:

труба квадратная 25*25*2 – 1,2 м;
труба круглая 20 мм, наружного Ǿ 17 мм и внутреннего Ǿ – 0,5 м;
труба круглая 23 мм (наружного диам.) 20,5 мм (внутреннего диам.) – 0,05 м;
пруток Ǿ 16 – 18 см;
Шайбы Ǿ 20 – 4 шт.;
Шайбы под болт м10 – 8 шт.;
Болт с гайкой м10 – 4 шт.;
Шплинты Ǿ 4 – 2 шт.;
Электрод 3,2 – 2 шт. для изготовления спицы-фиксаторов;
Заглушка мебельная 25*25 – 2 шт.;
Колеса 26*85 с игольчатыми подшипниками – 2 шт.;
Специальная грунтовка для металлических конструкций;
Специальная эмаль;
Прозрачный силикон;
Сверло Ǿ 20;
Сверло Ǿ 4;
Шлифкруг;
круг обрезной;
кисточка.

Итак, заранее подготовив все необходимое, можно смело переходить к изготовлению транцевых колес. Первоначально необходимо заготовить само колесико, к примеру, из обыкновенных колесиков от детского велосипеда или приобрести готовые.

Из подготовленных труб выполнить согласно чертежу основу кронштейна.

Некоторые стыки нужно будет сварить, так как будет большая нагрузка на остов и резьбовое соединение может не выдержать, для сварочных работ лучше пригласить специалиста, в арсенале которого есть специализированное оборудование.

Специальные вращающиеся пальцы, на которые будут посажены колеса, лучше всего заказать у токаря, который выполнит работу по ГОСТ с допусками и соответствующими посадками, под отверстие.

Читайте Что лучше ставить на фидер плетенку или леску?

В готовой конструкции просверлить отверстия под будущий крепеж и зачистить напильником.

Уже после того, как остов будет готов, в последний момент необходимо установить пальцы и посадить на них колесики. Таким образом, транцевые колеса будут готовы к монтажу. Времени на такую работу уходит немного, а экономия получается колоссальная!

Приступаем к строительству

Строительство лодки начинается с носовой части. Возьмите две широкие доски, предназначенные для бортов, немного подпилите их края, выдерживая угол не больше 45 градусов. Просверлите по краям дырки и соедините доски между собой. Лучше «сшить» их медным или алюминиевым мягким проводом. После этого вам необходимо с помощником развести доски в разные стороны и установить посередине брус-распорку

Важно, чтобы самая широкая распорка стояла ровно посередине будущей лодки или в том месте, где планируется самая широкая ее часть, так как именно от нее начнется скругление корпуса. Теперь выпиливайте следующие распорки, формируя с их помощью форму вашего плавсредства. Так как из досок сделать лодку быстро не получится, то не торопитесь

Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры

Так как из досок сделать лодку быстро не получится, то не торопитесь. Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры.
