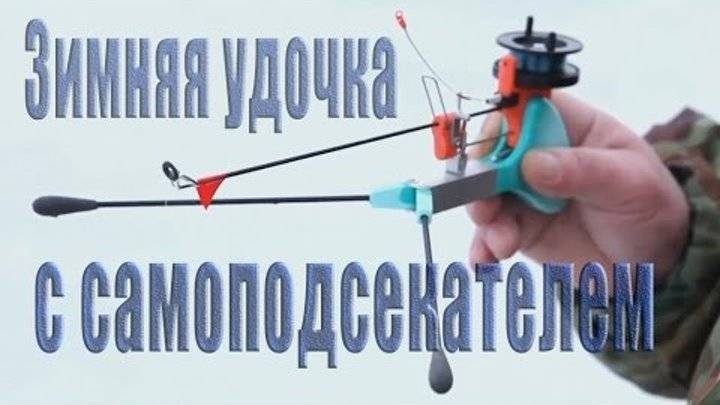

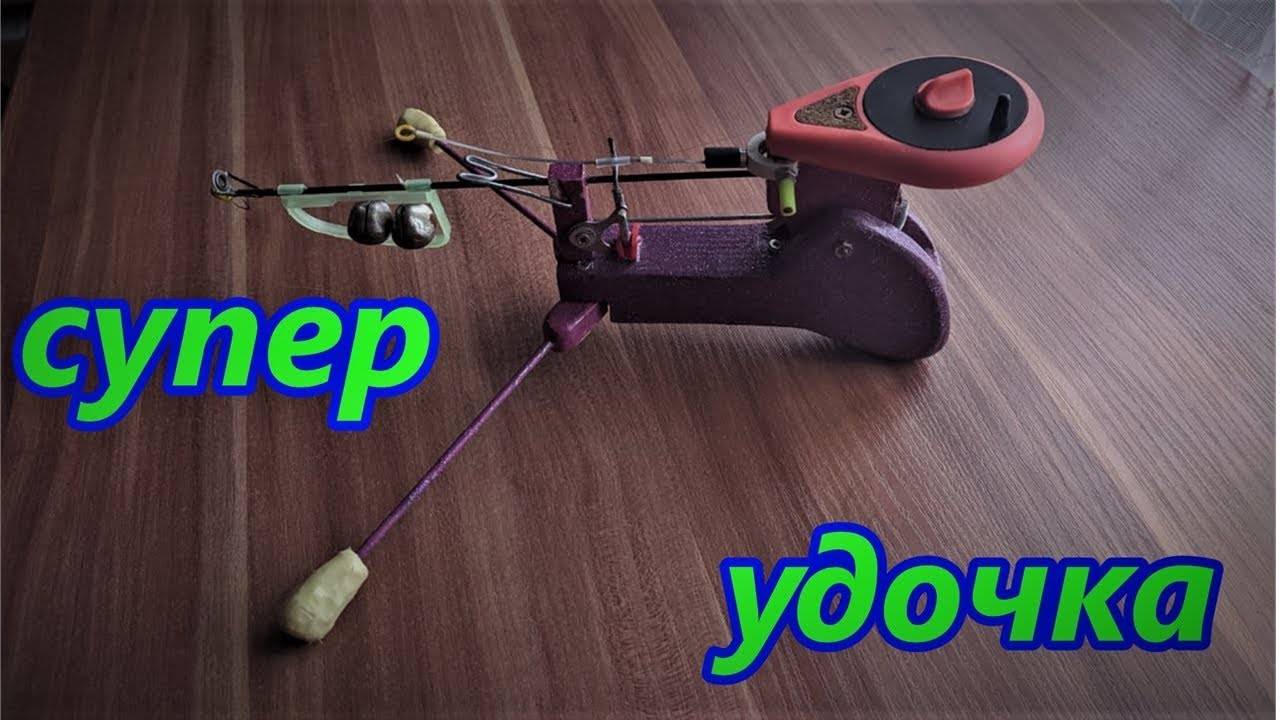

Самоподсекающая зимняя удочка своими руками, фото с чертежами

Типы самоподсекателей

В результате практического применения и совершенствования механизма на сегодняшний день выделяют три основных типа самоподсекателей. На основании принципа этих конструкций создана подавляющая масса зимних удилищ сомоподсекающегося типа.

наиболее прост чертеж приспособления, основанный на принципе работы мышеловки, когда механизм в виде спускового рычага собирается на деревянной дощечке, а сработка происходит за счёт работы взведённого спускового крючка.
рычажный подсекатель в основе которого заложена сработка кивка под воздействием избыточного натяжения стальной пружины, более сложный по устройству конструктив, но считается наиболее тонким и чувствительным инструментом к разным по величине своей силы поклёвкам.
подсекатель рычажного типа с применением в качестве срабатывания механизма энергии от сжатия резинки, отличается несложностью по сравнению с пружинным приспособлением и менее затратен в производстве.

Важно! По какому бы типу ни был собран самоподсекающий механизм, основной и конечной его целью является сработка кивка тянущего леску с крючком к поверхности водоёма. Именно в момент этой потяжки, леска с крючком засекает пробующую наживку рыбу и удерживает её до прихода рыбака. Именно в момент этой потяжки, леска с крючком засекает пробующую наживку рыбу и удерживает её до прихода рыбака

Именно в момент этой потяжки, леска с крючком засекает пробующую наживку рыбу и удерживает её до прихода рыбака.

Как пользоваться удочкой FisherGoMan?

Эффективность рыбалки во многом зависит именно от умения правильно подобрать наживку и настроить снаряжение. Такие знания обычно приходят с опытом, как и умение вовремя подсекать наживку. Если с этим возникают трудности, и не хочется тратить деньги на покупку большого количества разных спиннингов, тогда лучше выбирать FisherGoMan, цена самоподсекающей удочки будет намного дешевле. При этом она способна заменить разные виды спиннингов.

Каждая модель комплектуется подробной инструкцией, разобраться с которой не составит труда

Важно только точно следовать предлагаемым описаниям, чтобы настроить всё правильно. Тогда высокая производительность рыбной ловли будет гарантирована. Перед началом рыбалки следует выполнить ряд действий:

Перед началом рыбалки следует выполнить ряд действий:

Разложите удочку, приведите её в рабочее состояние. Для этого достаточно потянуть за верхнюю часть, вытаскивая телескопические секции.
Присоедините катушку на её место, убедитесь в надёжности фиксации.
Настройте механизм подсечки, проверьте правильность взведения пружины.

После таких несложных манипуляций самоподсекающая портативная удочка FisherGoMan для рыбной ловли готов. Остаётся только достать наживку и подкормку.

Отдельного внимания заслуживает механизм подсекания, от которого во многом зависит эффективность всей рыбной ловли. Зачастую рыбаки пропускают поклёвку, так как не могут уделить достаточно внимания одному поплавку. В этом также заключается главная сложность для новичков. На этот случай предусмотрен уникальный механизм, благодаря которому осуществляется автоматический контроль. Пружина спускает леску в нужный момент, и рыба оказывается на крючке. Рыбаку даже необязательно брать в руки само удилище.

Как только рыба захватывает крючок или блесну, она дёргает леску. Из-за резкого толчка спускается пружина, которая в свою очередь активирует подсекающий механизм. Благодаря этому осуществляется плотный и прочный захват. Далее следует аккуратно извлечь трофей из воды, не допуская обрыва лески. Благодаря этому отзывы от компактной удочки FisherGoMan только хвалебные.

Изготовление механизма подсекателя своими руками

Большинство механизмов сделанных любителями рыбной ловли самостоятельно относятся к первому и второму типу подсекателей, особенности срабатывания которых описаны выше.

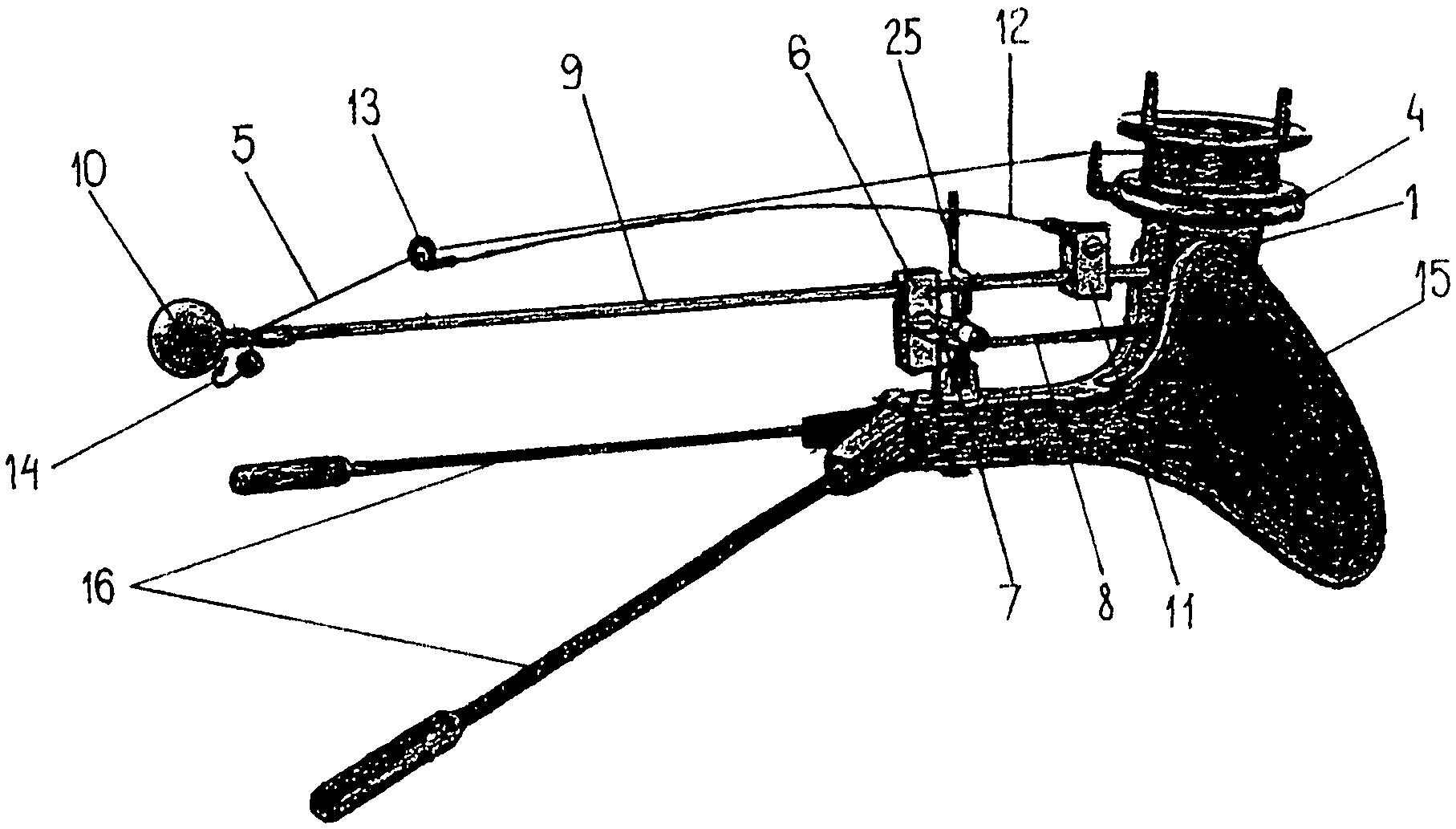

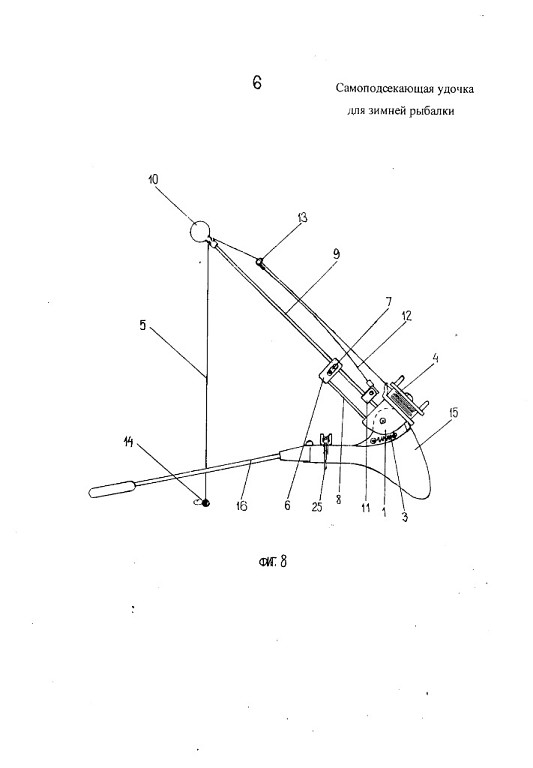

Чертеж самоподсекающей удочки и инструкцию по сборке механизма можно найти на форумах для рыбаков или в книгах по рыболовству.
В таких материалах подробно описано, как сделать самоподсекающую удочку своими руками.
Опираясь на свои навыки, и исходя из требуемых качеств готового устройства, рыболовы сами выбирают его конструктивные особенности.
Можно изготавливать детали самостоятельно из подручных материалов, можно собрать самоподсекатель из деталей купленных в магазине.

Пошаговое руководство

Учитывая простоту процедуры, многие новички интересуются самостоятельным изготовлением подсекателя для донной удочки своими руками. Чертежи, схемы и пошаговые инструкции, которые широко распространены в Сети, существенно упрощают предстоящую задачу, позволяя создавать невероятно полезные аксессуары.

В большинстве случаев автоматический подсекатель поклевок изготовляется для летних снастей, т. к. модели для зимней рыбалки немного отличаются по конструкции. После определения типа и характера рыбы, можно приступать к составлению чертежей, а затем и к работе по изготовлению. Алгоритм следующий:

В качестве основы для будущей конструкции можно взять деревянный лист толщиной от 10 миллиметров, в основании которого нужно просверлить несколько отверстий, через которые будут поданы штыри, фиксирующие платформу к берегу. Наиболее перспективной формой подсекателя является рогатка без острых углов и граней. На образованный рычаг нужно навить пружину из стальной проволоки, диаметром до 1 миллиметра

Сделать это нужно вручную, взяв в одну руку плоскогубцы для зажатия пружинной проволоки с рычагом, а в другую, виток для намотки

Эта часть механизма будет осуществлять резкое натягивание лески, поэтому на этом этапе важно правильно рассчитать упругость пружины, добавляя витки постепенным образом, без уменьшения размеров пружины. Мощность пружины выбирается с учетом веса груза на конце снасти

Остается оставить отрезок длиной в половину рычага, а с другой стороны — 5−7-сантиметровый для предотвращения проворачиваний

Остается оставить отрезок длиной в половину рычага, а с другой стороны — 5−7-сантиметровый для предотвращения проворачиваний.

В качестве материала изготовления для этого элемента берется та же стальная проволока толщиной 3−4 миллиметра

Если есть желание применить более тонкую проволоку, то важно убедиться, что она обладает оптимальной жесткостью. Профиль изгиба можно будет заметить на фотографии. Как правило, леску пропускают через наконечник из резины или силикона

Как правило, леску пропускают через наконечник из резины или силикона

Согласно отзывам народных умельцев, отличные результаты на этом этапе, демонстрирует обычный ластик, который разделяется на равные части. Чтобы убедиться, что аксессуар не слетит при интенсивной эксплуатации, его можно укрепить яркой изолентой

Как правило, леску пропускают через наконечник из резины или силикона. Согласно отзывам народных умельцев, отличные результаты на этом этапе, демонстрирует обычный ластик, который разделяется на равные части. Чтобы убедиться, что аксессуар не слетит при интенсивной эксплуатации, его можно укрепить яркой изолентой.

Кронштейн фиксируют на основании посредством скоб из гвоздей без шляпок.

При выборе формы будущего подсекателя, можно давать волю фантазии. Многие рыболовы изготовляют его в виде перевернутой буквы «П». В основании проделывается два отверстия для крепления, а в боковой части — два отверстия для монтажа рычага. Пружина фиксируется двумя способами, но в большинстве случаев задействуется консоль.

Остается вкрутить в основание крюк или кольцо небольшого размера, а затем завести туда леску. Также следует убедиться, что механизм правильно настроен и работает без сбоев.

Нельзя забывать и о естественном износе пружины, в результате чего она теряет прежнюю упругость и нуждается в усилении мощности. Для этого необходимо обеспечить приличный запас проволоки.

Из минусов устройства выделяется необходимость постоянно освобождать леску из кольца, а также применение грузов весом не меньше 40 граммов.

Обзор лучших моделей

Донная снасть, под названием «Кнут», где используется принцип самоподсечения, отличается достаточно мягким действием самого устройства. Плавное нарастание сопротивления обеспечивается процессом поворота сторожка, вокруг гвоздя. Хищник, в момент поклевки, ведет себя достаточно настороженно. Плавность действия механизма обеспечивает именно тот момент, когда хищник еще не понял, что он уже на крючке.

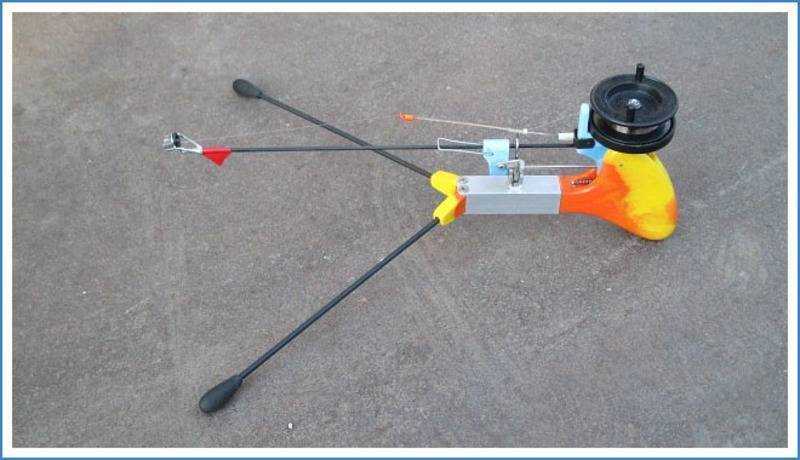

Конструкция рыболовной инерционной катушки с механизмом самоподсечения. Подобная конструкция обладает повышенными функциональными данными, что непременно заинтересует любого любителя ловли рыбы со льда. Основная масса подобных конструкций – это самоделки, стоимость которых зависит от различных факторов. Можно найти модели, стоимостью 100 руб., а можно встретить и за тысячу рублей. Все зависит от качества изготовления. Имеются мастера, которые в каждое изделие вкладывают душу, а есть мастера, которые больше заботятся о личных доходах.

Чтобы самому сделать самоподсекающуюся удочку, одного желания может оказаться недостаточно. Дело в том, что это конструкция, требующая довольно точной настройки. Если этого не сделать, то удочка ловить рыбу не будет, что приведет к появлению негативных эмоций. Не знаю, как это делается, но обеспечить результативную рыбалку не удастся. Чтобы все получилось, необходимо много знать, в том числе и характер поведения рыбы. Лучше иметь устройство, которое возможно настроить на лов любого вида рыбы. Дело в том, что каждый вид рыбы хватает наживку по-своему, да и силу прикладывает разную. Если не настроить механизм как следует, то поклевок можно просто не увидеть, или они будут частыми и ложными.

автоподсекатели видео фото 004

Игорь 21.07.2017

Типы самоподсекающих удочек

Конструкция за время пользования претерпела множество изменений и модификаций и может применяться как на донке, закидном удилище, обыкновенной поплавочной и зимней удочке. К основным видам удочек относятся:

Сделанные самостоятельно. Обычно это снасть, сделанная своими руками, для определенных условий ловли. Все необходимые комплектующие имеются в магазинах рыболовных товаров. Это значительно уменьшает расходы на снасть и увеличивает возможности пополнения рыболовного арсенала.
Заводского изготовления. При наличии четкого представления о том, какая и для чего требуется самоподсекающая зимняя удочка, можно приобрести ее в магазине. Там предоставлен широкий ассортимент продукции известных производителей и можно выбрать экземпляр, соответствующий требованиям рыболова. Самоподсекатель заводского изготовления рассчитан для установки на определенную снасть с определенными особенностями, и ловля должна производиться совместно с удочкой, которая продается с ним в комплекте.
Частично переделанные. Основой такого устройства может быть любая снасть, как заводская, так и самодельная, обычно самодельщик добавляет или удаляет некоторые детали в конструкции. Эти усовершенствования зависят от предполагаемого способа ловли или от вида рыбы.

Сейчас существует множество различных устройств для ловли рыбы, оснащенных самоподсекателем. К наиболее популярным относятся:

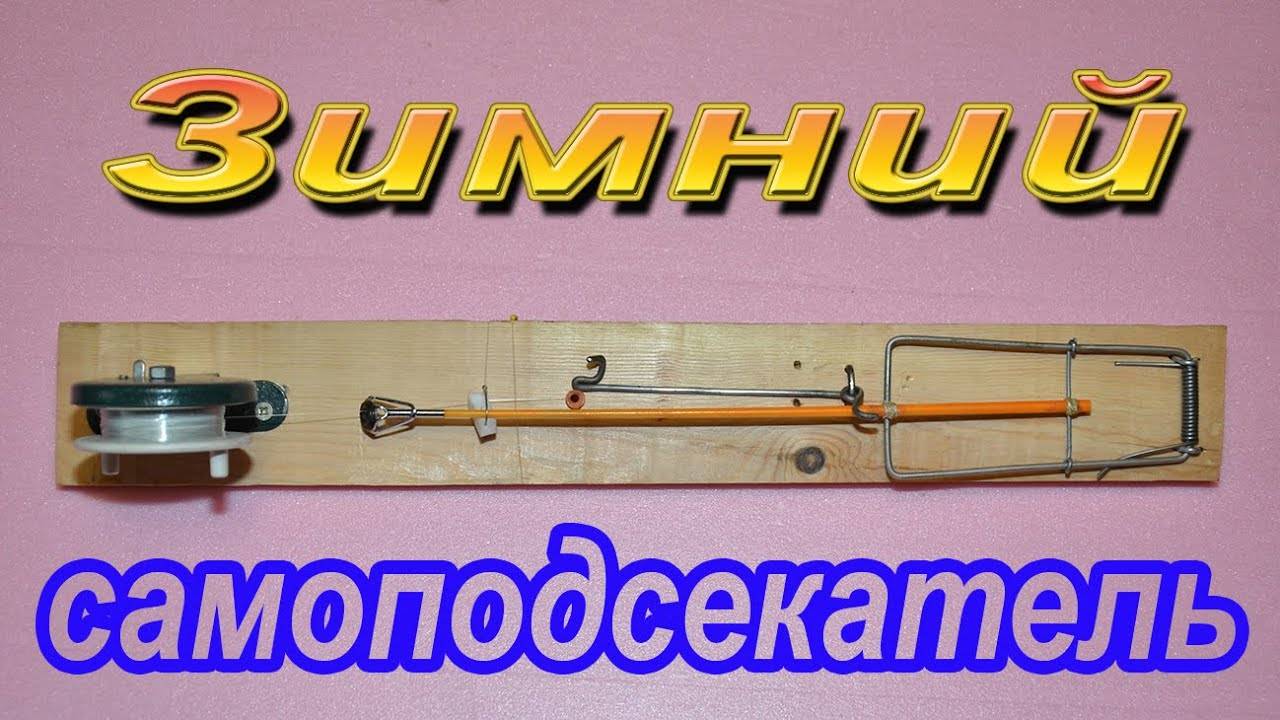

Автоматический подсекатель, созданный по методу работы мышеловки. Даже при незначительной подтяжке лески мгновенно срабатывает механизм спускового крючка. В итоге пружина воздействует на рычаг и, благодаря работе фиксатора нити, улов подсекается. Данное устройство собрано на небольшой фанерке или планке и закрепляется специальным штырем.
Подсекатель рычажного типа. Является более сложной конструкцией. В качестве силового механизма здесь используется пружина. Во время подтягивания улова рычаг освобождается спусковым крючком, который воздействует на леску методом поддергивания и поворота вокруг ее оси рычага. Частота колебаний подсечки в этом механизме регулируется. К недостаткам подобного устройства можно отнести неудобство при перевозке, наличие острых углов и т. д.
Подсекатель рычажного вида. Этот механизм оснащен силовой резинкой из эластичного жгута, состоящего из 6-8 ниток авиамодельной резины. При появлении клева происходит нарушение равновесия механизма, натянутая резина сокращается, и рыба подсекается. Механизм достаточно прост в изготовлении и эксплуатации, отличается большой чувствительностью и надежностью.

Самоподсекающая удочка FisherGoMan

Для каких целей нужна

По большей мере изготовление подсекателей востребовано в период глухозимья, когда наступают времена депрессивного клёва и низкой активности рыбы. Зачастую для положительных результатов на рыбалках требуется достаточно большой объём проверки перспективных в данный момент приманок и поиска стоянок рыбы, где она проявляет пищевую активность. При таких условиях ловли рыболов оставляет в выбранных точках охоты приспособления, с возможностями самостоятельной подсечки рыбы, спокойно производя дальнейшие исследования акватории.

На анализе результатов сработки удилищ, а результаты сработки снасти несомненно будут, если случится подход рыбы, можно сделать выводы о характере питания рыбы, её виде и разновидности применяемой наживки. Поэтому приобрести или сделать зимнюю удочку такого принципа работы стоит из-за возникновения возможностей комфортного ведения поиска рыбы без боязни упустить трофей, подошедший в заранее выбранное перспективное место или же в предварительно закормленную точку.

Инструкция по сборке удилища

Различают 3 типа самоподсекателей:

Мышеловка — механизм включает спусковой рычаг, расположенный на деревянной доске. Его взводят, при зацепке добычи происходит срабатывание — автоматическая подсечка.
Рычажный — сложный вариант. В основе лежит реакция кивка под действием избыточного натяжения пружинки.
Резинчатый — это рычажная разновидность, но вместо пружины задействована авиационная резинка. Менее затратная в производстве модель.

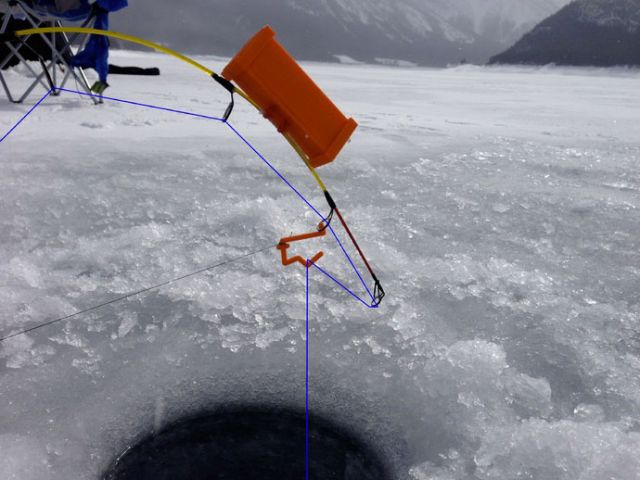

Самоподсекатель сам вытягивает рыбу из лунки

Перед сборкой снасти надо подготовить все необходимое:

ножницы для резки металла;
плоскогубцы;
шуруповерт;
оцинкованный металлический лист, толщиной до 1,5 мм;
стальную проволоку, диаметром не больше 0,2 мм;
пруток из стали диаметром около 3 мм;
канцелярский ластик;
полиэтиленовые зажимы.

Инструкция по изготовлению в домашних условиях рычажной модели для зимы:

Вырезают специальными ножницами металлическую или деревянную заготовку — основание будущего изделия, размером 120х70 мм.
К задней части (в 10 мм от края) крепят скобки, которые вырезают из оцинкованного листа. Предназначены для фиксации рычага.
Тонкую проволоку наматывают на рычаг — получается пружина.
Длинный кончик пружины изгибают дугой затем закрепляют с помощью загнутого стального прутка. При этом рычажок находится под углом 90 градусов. Затем его вместе с пружинкой устанавливают в подготовленные заранее скобы.
Отводят рычаг назад и натягивают пружину.
Теперь проверяют, достаточно ли натяжение — направляют рычаг вперед. От этого зависит сила подсечки. Если пружина слабовата, добавляют еще несколько витков.
В передней части платформы крепят фиксатор из стального прутика. Используют пластиковые хомуты, которые предварительно вставляют в просверленные отверстия. Главное, чтобы кончик рычага располагался под нижней дугой фиксатора.
Далее крепят ластик, сделав в нем дырочку.
К основанию монтируют катушку и скобу для направления движения лески.
Теперь взводят спусковой рычаг — его пригибают и фиксируют. Лесу пропускают под скобой, вдевают в прорези ластика.

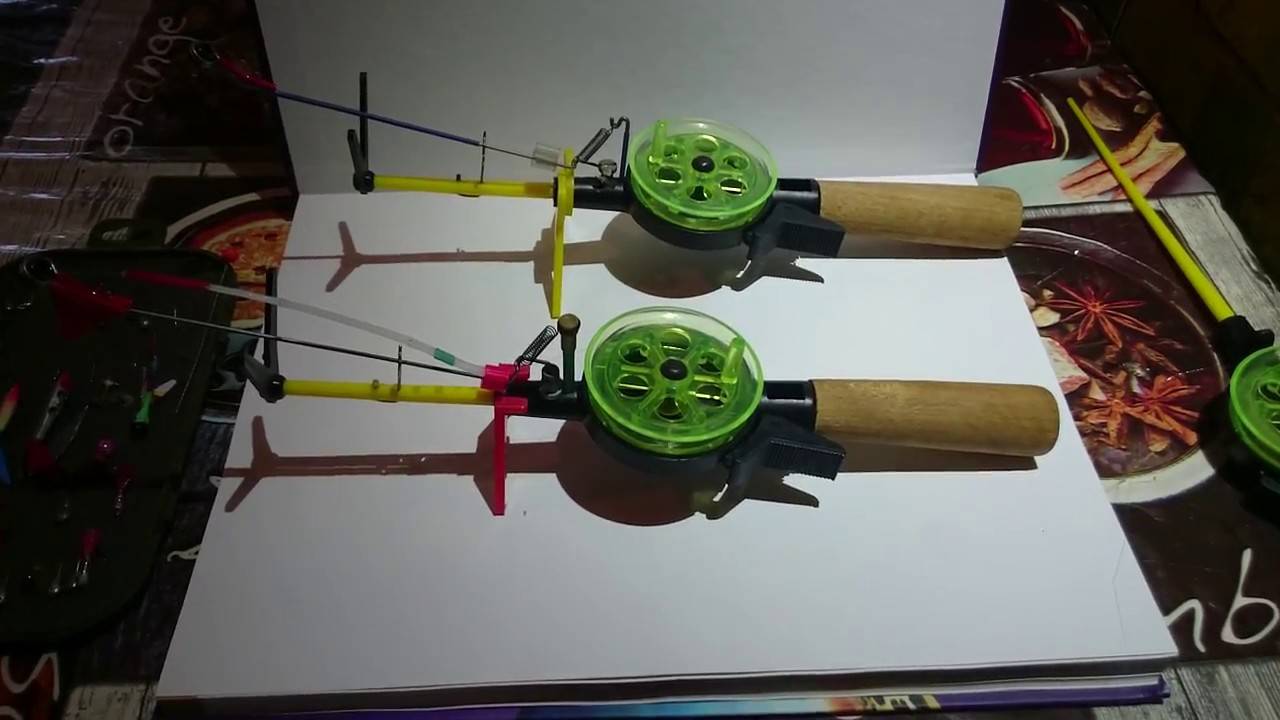

Фото самодельного автоподсекателя

Такой стационарный автоподсекатель можно регулировать на чувствительность. Достаточно завести «язычок» под скобу (дальше или ближе) и при малейшем давлении на лесу происходит подсечка. На такие удочки можно ловить карпа зимой.

Изготовление самоподсекателя для фидера своими руками

В продаже можно найти много заводских приспособлений. Также существуют различные схемы автоподсечек для изготовления подсекателя для фидера своими руками. Они простые и понятные, поэтому сделать их самостоятельно не составит труда.

Для простой и дешевой конструкции понадобятся следующие материалы и инструменты:

канцелярские резинки 2 шт;
скрепка 1 шт;
плоскогубцы.

Этапы изготовления самоподсекатель для фидера из скрепки.

Резинки продеваются друг в друга, соединяясь вместе.
Одним концом резинки крепятся за ножку катушки.
Металлическая скрепка выпрямляется в ровную проволоку.
По краям полученной проволоки формируются крючки.
После заброса приманки, устройство одним концом фиксируется к первому кольцу снасти.
С помощью лески самоподсекатель взводится, свободный конец с крючком фиксируется.
После настройки необходимо один раз проверить работоспособность устройства, затем взвести его обратно в рабочее положение.

Более усовершенствованный тип автоматического подсекателя схож с принципом работы мышеловки. Для его изготовления понадобится:

болгарка и дрель с насадками;
металлические пруты диаметром 3 мм и 1,2 мм;
дюралевый уголок 25*25 мм;
пружина от двери;
болты и гайки.

Этапы изготовления самодельного подсекателя.

Из дюралевого или аллюминиевого уголка делается стойка для фиксации устройства на берегу. Длина примерно 7-10 см.
Из стального прута 3 мм делается балансир с двумя скобками, задняя из которых выполнена в виде буквы «D», передняя в виде «С». Обе скобы должны располагаться перпендикулярно оси балансира и друг напротив друга.
В середине балансира делается петелька для крепления его на стойке. При сгибании передней скобы делается петля для крепления курка механизма.
Курок с петлей, кольцом и крюком изготавливается из стального прута 1,2 мм. Из нее же делается подвижная часть механизма. Состоит она из двух соединенных между собой прямых отрезов. Первый соединяется с передней скобой вместе с курком, второй немного сгибается и пропускается в кольцо посередине курка.
Двигающиеся элементы фиксируются на 6-7 см ниже от верха стойки, когда она находится в рабочем положении. На задней части устанавливается небольшой крючок из проволоки.
С помощью болта 6 мм и такой же гайки к петле передней скобы прикрепляется спусковой курок.
В стойке, на расстоянии примерно 25-30 см от верха, просверливается до 5 отверстий.
Балансир крепится на стойке петлей с использованием болта 8 мм и соответствующей гайки.
Пружина закрепляется зацепом ручки за отверстия на стойке и за заднюю скобу.

После сборки устройства наступает процесс монтажа устройства.

Балансир загибается, образуя прямой угол между своим основанием и верхним боком стойки.
Соединение двигающихся отрезов спускового механизма крепится за крючок на задней стороне стойки.
Свободный конец одной подвижной части пропускается в кольцо спускового курка посередине.
Удочка закрепляется в зажимах балансира, лишняя леска выматывается.
Леска натягивается назад и зацепляется за крючок курка.
Подтягиваясь, леска поднимает крючок курка, конец одной подвижной части выскакивает из отверстия курка, освобождая коромысло с пружиной. Последнее рывком поднимается вверх, выполняя подсечку.

Сделав все правильно, вы получите отличное устройство для рыбалки. С самоподсекателем для фидера можно не бояться, что труд рыбной ловли останется без вознаграждения.

Преимущества и недостатки

Как и другие приспособления устройство имеет свои недостатки и достоинства. Положительные качества уже были описаны выше, но повторим еще раз:

очень удобно применять при использовании нескольких удилищ одновременно;
не обязательно строго следить за снастью, в случае поклевки подсечка совершается автоматически;
простота в использовании;
возможность отлучится от основного места ловли.

Но не все так идеально, имеются у механизма и недостатки. Наиболее весом считают силу натяжения, при неправильных расчетах возможно два варианта развития событий:

слишком сильное не позволит засечь рыбу при поклевке;
слишком слабое спровоцирует очень сильный рывок, следствием которого может стать разрыв губы рыбы и ее побег от приманки с крючком.

Специалисты говорят, что слабые засекатели просто бесполезны в рыбалке любого типа.

Особенности сборки разных типов снасти

Рассмотрим особенности сборки снасти, предназначенной для решения различных задач.

Для мормышки

При изготовлении зимней удочки, предназначенной для мормышечной ловли, необходимо придерживаться следующих правил:

Кивок должен быть очень чувствителен. Поскольку мормышку обычно берет мирная рыба, поклевка не всегда хорошо заметна (такое часто происходит с плотвой, подлещиком). Чувствительный кивок отлично ее сигнализирует.
Хлыст должен быть жестким. Это позволяет быстро и резко подсечь взявшую мормышку рыбу. Кроме того, жесткое удилище помогает делать игру мормышки разнообразнее, реалистичнее.
Вся конструкция должна быть легкой. Это обусловлено тем, что рыболов постоянно двигает снастью. Это может вызвать утомление, если ее вес будет излишним.

Кивок можно купить в рыболовном магазине или изготовить из изоляции электропровода подходящей толщины и гибкости

Катушку ставят любую. Здесь она не играет принципиальной роли.

Кивок для летней удочки

Для поплавочной ловли

Отличительная особенность зимней поплавочной снасти – иной тип сигнализатора поклевки. Его роль играет небольшой поплавок, а не кивок. В отличие от мормышечной удочки, хлыст должен быть чуть мягче. Это делает подсечку более эффективной.

Также не принципиален общий вес конструкции, поскольку она не приводится в движение рыболовом.

Для лучшего положения на снегу близ лунки можно изготовить ножки. Обычно этот элемент конструкции создают из небольшого отрезка стальной проволоки, который обматывают вокруг основания хлыста, делая 2-3 витка.

Снасть для блеснения

Отличительная особенность зимней снасти на щуку или судака, предназначенной для блеснения – более прочная, грубая конструкция. Здесь используется толще удильник и рукоятка, массивная катушка. Кивок тоже должен быть прочнее. Если он порвется при подсечке, могут возникнуть проблемы при вываживании.

Самодельная снасть для зимнего блеснения должна обладать повышенной прочностью Важно! На снасти для блеснения кивка может не быть вовсе. Обычно резкая поклевка хищника прекрасно чувствуется без него.

При этом общая масса снасти не должна быть большой – ведь блесной придется постоянно играть во время ужения

При этом общая масса снасти не должна быть большой – ведь блесной придется постоянно играть во время ужения.

Для ловли на живца

Конструкция удочки для ловли на живца аналогична предназначенной для блеснения. Однако в данном случае в ней обязательно должен присутствовать кивок – в противном случае будет невозможно своевременно распознать поклевку и произвести подсечку.

«Кобылка»

«Кобылка» – простейшая зимняя удочка. Ее конструкция повторяет таковую у снасти с катушкой. Однако для наматывания лески используют прорези в рукоятке, которую обычно изготавливают из дерева.

«Кобылка» – самый простой вариант зимней удочки, который легко изготовить в домашних условиях

Недостаток «кобылки» заключается в неудобном стравливании лески. Она очень напоминает снасть с мотовильцами вместо катушки и имеет аналогичные минусы.

Электронная

Подразумевает крепление кивка Щербакова – катушки, совмещенной со светозвуковым сигнализатором поклевки. Когда рыба берет насадку, конструкция пищит и включает светодиод.

Самоделки

Опытные рыбаки, часто делают такие снасти сами из подручных материалов. Самоподсекающая удочка для зимней рыбалки своими руками может быть, как сложной, так и простой конструкцией.

Для элементарного подсекателя потребуется крепкая канцелярская скрепка и две банковских резинки.

Придаем скрепке вид скобы (внутреннюю часть выпрямляем).
Продеваем резинки друг в друга (можно использовать одну, тогда перекручиваем восьмеркой).
Один край резинки перекидываем через держатель катушки.
Второй край резинки цепляем за крючок скобы.
Растягиваем резинку до предпоследнего колена удочки и цепляем крючком.
Заводим леску во второй крючок.

Самодельная самоподсекающая удочка готова. Когда произойдет поклевка леска натянется, скоба упадёт с кольца, резинка примет обычную форму, то есть рванет леску. Вот и подсечка! Рыбаку останется только достать свою добычу.

Для самоделок используют и более сложные механизмы с применением пружин. Хорошо зарекомендовал себя и принцип мышеловки. Пользуется популярностью, в качестве подсекателя и применение медицинского жгута.

Здесь, как говорится, кто на что горазд! Фантазия у умельцев безгранична. Какие только виды самодельных самоподсекателей не увидишь зимой на рыболовной базе «Сазанья бухта». Многие делятся своими идеями и опытом. Подсказывают новичкам, что лучше и эффективней применить на местных просторах. И какие именно удочки принесли самый крупный трофей.

Это автоматический самоподсекатель для удочек, который позволяет подсечь рыбу в момент поклевки. Рыбаки меня поймут, что когда рыбачишь на фидерную снасть, поклевка обычно происходит когда ты находишься далеко от удочки и пока ты добежишь до нее рыба успевает выплюнуть наживку и поклевка остается нереализованной. Здесь же срабатывает автоматический механизм позволяющий подсечь рыбу и удерживать ее до прихода рыбака не давая запутать снасть или спрятаться за какой-нибудь корягой.За основу были взяты два отрезка металлической профильной трубы 20 на 20, с толщиной стенок 2 миллиметра, один длиной 45 сантиметров а другой 75 сантиметров. В отрезке 45 сантиметров нужно просверлить три отверстия два отверстия по краям и одно примерно посередине, во втором отрезке также нужно просверлить отверстия по краям и несколько рядом расположенных отверстий для регулировки натяжения пружины, в каком месте их сверлить всё зависит от самой пружины.

Также мне понадобились парочка очищенных электродов. Для начала нужно изготовить спусковой механизм как показано на фото.

Еще нужны две небольшие скобки, одна длиной примерно полтора сантиметра, а вторая около шести сантиметров.

Нужно приварить скобы с одного края короткого отрезка, а спусковой механизм завести под маленькую скобу.

Для фиксации спускового механизма я использовал простой гвоздь длиной 140 миллиметров, обязательно нужно добиться параллельности между гвоздем и основанием, при этом работа спускового механизма будет легче и уверенней.

К одному краю гвоздя нужно приварить небольшой отрезок металлической цепочки которая будет удерживать весь механизм во взведенном состоянии.

Держатель для удочки я сделаю из крепление для пластиковых труб диаметром подходящим под диаметр удилища и небольшого отрезка профильной трубы можно конечно сделать из круглой но подходящего диаметра у меня не нашлось.

Пружину я использовал обыкновенную, дверную которые продают в любом строительном магазине, в моем случае ее длина составляет 30 сантиметров. Один конец пружины крепим за отверстие подвижной части, а второй конец крепим к стойке при помощи болта которым в дальнейшем можно регулировать усилие подсечки перемещая его в уже готовых отверстиях.

На рыболовном рынке появились удочки, которые ловят рыбу сами. От обычного удилища они немного отличаются. У них есть механизм, который сам подсекает рыбу при клёве.

У такого механизма есть множество интересных режимов работы:

Уровень натяжки пружины можно регулировать.
Можно настраивать жесткость поклёвки. Есть несколько уровней жесткости. Благодаря этому, ловля рыбы доступна на сильном течении и в тихих водоёмах.
У самоподсекающих удочек съёмные держатели. Это помогает вываживать рыбу.

Принцип работы самоподсекающих удилищ простой. Рыба заглатывает наживку. Леска натягивается. Подсекающий механизм срабатывает и засекает рыбу. Вам остаётся только вытащить её из водоёма.

Краткое содержимое обзора:

Самоподсекающиеся удочки особенности конструкций
Самоподсекающая удочка для летней рыбалки
Зимняя самоподсекающая удочка
Смоподсекающая удочка своими руками
Отзывы о самоподсекающей удочки
Фото самоподсекающей удочки

Технология изготовления

Из металлического листа при помощи ножниц по металлу вырезается основание изделия. Как правило, размера в 130х80 мм вполне достаточно для компактного и действенного механизма. В задней части заготовки примерно в 10 мм от её торца крепим скобы, вырезанные из оцинкованного листа и предназначенные для крепления основного рычага. Роль скобы может идеально сыграть деталь из детского металлического конструктора. Из тонкой стальной проволоки посредством намотки на будущий рычаг устраиваем пружину.

Короткий конец пружины будет опираться на основание, а длинный загибаем в виде дуги и фиксируем на рычаге, сгибаемом из стального прутка. При этом рычаг сгибается под углом в 90 градусов и совместно с пружиной вставляется в заранее смонтированные скобы. Отводом рычага в заднее положение зафиксируем на нем пружину. Подав рычаг вперед, проверяем, насколько будет сильна подсечка. При недостаточном усилии необходимо пружину сделать жёстче, добавив витков. На переднем конце платформы крепим фиксатор, изготовленный из стального прутка. Для крепления используем пластиковые хомуты, продетые в просверленные в основании отверстия

Важно, чтобы конец рычага заходил под нижнюю дугу фиксатора. Затем на фиксаторе крепим резиновый ластик, проткнув в нём отверстие

На основание монтируем небольшую катушку, а также скобу для пропуска лески. Для взвода в рабочее положение спусковой рычаг нагибается к основанию и прижимается фиксатором. Леска с катушки протягивается под скобой и запускается в небольшую прорезь на ластике. Оснастку с наживкой опускают в лунку. При потяжке за леску, она, будучи защемлённой в ластике фиксатора, вытянет его за собой и освободит рабочий рычаг, который под действием пружины ударит по леске, автоматически осуществив подсечку.

Устройство и принцип действия автоподсекателя

Зимняя удочка с самоподсекателем состоит из таких элементов:

рукоятка;
резинка;
желобок для куркового стержня;
петля для закрепления капроновой нити;
капроновая нить;
пружина, предпочтительно из стали;
петля для монтажа куркового стержня и ввода мононити от катушки к кивку;
шестик;
спусковой курок;
кивок, который способоен выдвигаться;
основание кивка;
мононить;
складные ножки для фиксации удилища в ручном режиме;
атушка инерционная с тормозом;
желобок под пружину;
курковый стержень.

В процессе поклевки мононить, соединенная со сторожкой, сдвигается вперед. После этого происходит смещение сторожки с упора под действием пружины, а затем моментально отброс назад, утягивая за собой мононить донки.

Когда рыба возьмет приманку пружина натянется до определенного размера, обеспечивая небольшое сопротивление движению улова. Потом резкая остановка и крючок надежно зацепляется о пасть рыбы, так называемая подсечка. Естественно, рыбе практически нереально сойти в крючка, но лучше всего с вываживаем не тянуть. Практика показывает, что особенно в зимнее время это устройство оправдывает себя как никогда.

Даже в самые сильные морозы, петля с мононити автоподсекателя не обледенеет и оставит свои характеристики упругости в норме. Без большого улова вы никогда не останетесь! Это уже проверено!

Как сделать самоподсекающую удочку своими руками

Самоподсекающая удочка, которую вы выполните собственноручно, будет прекрасным помощников на любой рыбалке со льда. Ведь для нее не нужен ни рыбак, ни катушка. Здесь процесс самоподсекания происходит в автоматическом режиме.

Для создания удочки вам понадобятся такие инструменты и материалы:

ножницы по металлу;
плоскогубцы;
дрель;
алюминиевый, железный, бронзовый или другой вид листового металла;
проволока диаметров 0,2 мм;
метизы.

Пошаговая инструкция создания самоподсекающейся удочки для зимней рыбалки

Изначально необходимо подготовить металлическую заготовку.1.1 Возьмите ранее заготовленный листовой металл и отрежьте заготовку размером 130х80 мм. Это будет основание для дальнейшего создания удочки.1.2 На заготовке сделайте спецразметку, по которой будут высверливаться отверстия и загибаться края.1.2.1 От меньшей стороны прямоугольника (в 80 мм) отступите 30 мм и прочертите прямую параллельную линию на расстоянии 35 мм от ее боков.1.2.2 От боков отступите еще 20 мм и прочертите линии длиною 10 мм.1.2.3 От каждого угла стоит сделать отметку для дальнейшего крепежного отверстия.1.3 Потом вы можете ножницами по металлу отрезать все линии и с помощью дрели создать отверстия.1.4 Зажав края после вырезания, получится полуовал с отверстиями.1.5 Тот лист, который остался размером 130х20 мм, сгибаем пополам. В результате получилась длина заготовки 130 мм, а ширина — уже 10 мм.1.6. По концах получившейся снасти создаем отверстие на расстоянии 45 мм от каждого края.
Возьмите проволоку и на первом ее конце создайте петлю, а второй — загните под углом 90 градусов.2.1 От загнутого кончика на расстоянии 30 мм сделайте еще небольшую петельку. Такая часть оснастки будет регулируемой непосредственно под ваше основание заготовки.
И только теперь можно приступать к самой сборке удочки с самоподсекателем.3.1 Соедините первую заготовку основания и проволоку с помощью метизов.3.2 На кончике пружины создайте небольшой гачек, который поможет произвести дальнейшую зацепку рысага.3.2.1 Прикрепите рычаг к основанию заготовки.3.2.2 Введите болт в два отверстия на основании таким образом, чтобы одновременно продеть пружину с крючком и рычаг. Причем необходимо обеспечить обездвиженное состояние рычага, зацепив его крючком.3.2.3 Вот удочка и готова! Рыбачте с удовольствием!

Самоподсекающая зимняя удочка своими руками
