Изготовление самодельных лодочных моторов

Щетка для уборки снега — недорогая замена снегоуборщика

Чтобы очистить двор от снега, вовсе не обязательно брать в руки лопату. Альтернативная замена этого примитивного инструмента — насадка для уборки снега на мотокосу. Она представляет собой пластиковый барабан с ребристой поверхностью. Ребра вращающегося барабана захватывают снег, и отбрасывают его в сторону.

Насадка для уборки снега

Насадка позволяет быстро очистить двор от снега, что особенно актуально при ограниченности во времени. Ребристая поверхность барабана изготовлена из мягкого пластика, что исключает вероятность повреждения рабочих частей насадки.

Это интересно! Для уборки небольшого снежного покрова можно использовать насадку для подметания.

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Применение электродвигателя

Это очень интересный вопрос. Об использовании обычных электродвигателей переменного тока разговоры ведутся давно. Подобные двигатели не имеют щеточного механизма, поэтому очень просты в работе и в эксплуатации.

Но здесь присутствуют некоторые факторы, с которыми приходится считаться. Первый фактор – это наличие переменного напряжения на 220 V. Как вариант, имеется возможность установки инвертора, который сможет преобразовать постоянное напряжение 12 V в переменное напряжение 220 V.

Вторая составляющая – это безопасность, ведь напряжение 220 V очень опасно для человека, тем более на воде. Это требует применения специальных мер. Но если кругом вода, то трудно даже представить себе, в чем именно должны заключаться эти меры.

Что можно сделать из бензопилы Дружба

Техника, которую можно сделать своими руками из бензопилы Дружба 4 имеет большой список. Все ограничивается только фантазией мастера. В интернете опубликовано много видео с подробным описанием пошагового изготовления самоделок. В рамках статьи мы собрали только самые лучшие видео, на основании которых можно без проблем сделать нужную вам технику. Самой простой самоделкой считается лодочный мотор, а сложной – вездеход, мотособака, газонокосилка. Приведем примеры самоделок от простого к сложному.

Нож из шины

Эта поделка не имеет прямого отношения к бензопиле Дружба 4, однако пользуется спросом, т.к. нож из шины бензопилы Дружбы очень хорошо держит заточку, устойчив к коррозии. Для изготовления потребуется только сама шины от пилы. Цена на вторичном рынке варьируется от 200 до 500 рублей. Для реализации поделки предлагаем посмотреть интересное видео, автор которого подробно описывает, как сделать кухонный нож из шины. Особенность видео в том, что автор показывает простой метод проделывания отверстия в стали рукоятки, без сверления.

Велосипед

Чтобы сделать велосипед с двигателем от бензопилы Дружба понадобится сама пила и велосипед, желательно Кама с багажником. Процесс изготовления самоделки:

1. Закрепить двигатель на раме велосипеда.
2. Проложить тросик газа и курок на руль.
3. Соединить цепью приводное колесо велосипеда и шкив на двигателе пилы.

В качестве наглядной инструкции рекомендуем посмотреть видео готовой самоделки.

Косилка (газонокосилка)

Чтобы сделать косилку, опять потребуется сама бензопила Дружба 4, маленькие колеса, нож и металлопрокат для изготовления корпуса и защитного кожуха. Нож подойдет либо от мотокосы, либо от газонокосилки, все зависит от того, какой рабочий диаметр будет заложен проектом. Представляем вашему вниманию на обзор видео, автор которого сделал косилку из бензопилы Урал (существенного отличия от Дружбы нет, поэтому и рекомендуем к просмотру).

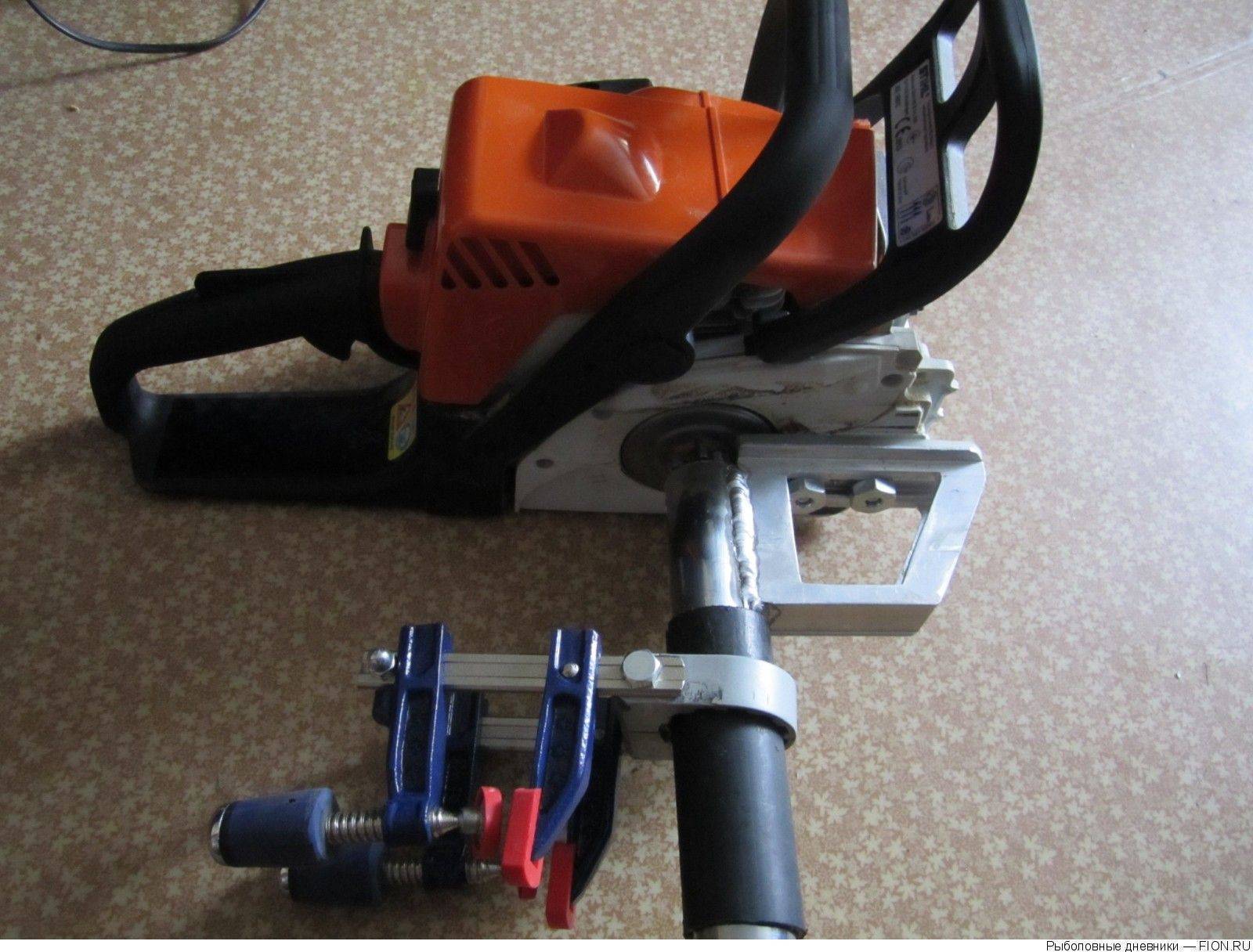

Лодочный мотор

Переделать бензопилу в лодочный мотор уже будет гораздо сложнее, нежели в велосипед или косилку. Изделие будет нацелено на контакт с водой, а с ней, как известно нужно быть предельно внимательным. По рекомендациям многих мастеров, привод и вал лучше использовать от старого лодочного мотора. Двигатель от Дружбы 4. Останется только соединить их воедино. Для примера рекомендуем посмотреть интересное видео, автор которого сделал лодочный мотор из бензопилы Дружба 2. Автор демонстрирует работу пилы в бочке с водой.

Пилорама

Чтобы сделать пилораму из бензопилы, достаточно изготовить приспособление для продольного роспуска бревна. Ее задача – удерживать шину пилы в ровной плоскости относительно бревна. Для наглядного представления рекомендуем посмотреть видео демонстрации приспособы в работе. Из видео становится ясно, что для самоделки нужен минимум материалов – обычный металлопрокат (профильная труба).

Вездеход

Переделать бензопилу в вездеход уже очень сложно, но все-таки возможно. В интернете много видео, авторы которых реализовали данную идею. Вся суть заключается в том, что нужно изготовить свое шасси: раму, колеса, привод и т.д., а в качестве двигателя будет использоваться бензопила Дружба 4. Единственная рекомендация – это использовать вместо колес обычные камеры, связанные по периметру, такие колеса существенно легче тех, что с шинами, соответственно мотору будет гораздо проще во время движения.

На обзор предлагаем посмотреть интересное видео о самоделке вездеходе из бензопилы Дружба 4. В самоделке используется самокат, гусянка, поэтому это скорей всего снегоход, нежели вездеход.

Мотособака (мотобуксиробщик)

Изготовление мотособаки из бензопилы Дружба 4, как и в случае с вездеходом также сводится к первоначальной разработке шасси: рама, гусеница, управление и т.д. А двигатель пилы это всего лишь движущая сила.

Предлагаем посмотреть интересное видео, автор которого показывает, как сделать мотособаку почти из подручных материалов. Например, зацепы гусеницы изготовлены из обычных пластиковых труб, а весь каркас мотобуксировщика сварен из обычной профильной трубы маленького диаметра.

Вертолет

Переделка бензопилы в вертолет – это скорей всего просто эксперимент, практического применения нет. В интернете есть видео летательных аппаратов, авторы которых разработали такие проекты и реализовали в жизнь, например самодельный самолет из бензопилы.

Делаем лодочный мотор своими руками

Изготовить лодочный мотор совсем несложно — достаточно приготовить все необходимые для этого детали и собрать устройство таким образом, чтобы исключить вероятность повреждения лодки при работе такого агрегата, и обеспечить безопасность для людей.

Наиболее простой вариант изготовления самодельного мотора из триммера. Для сборки понадобятся следующие материалы и инструменты:

1. Триммер.
2. Гаечные ключи.
3. Пассатижи.
4. Отвёртка.
5. Болгарка или ножовка по металлу.
6. Дрель и спиральные свёрла по металлу.
7. Шпилька 12 мм.
8. Тиски.

Для изготовления рабочего варианта лодочного мотора потребуется приобрести триммер. Можно использовать любую модель, но чем мощнее устройство, тем лодка будет иметь более высокие скоростные характеристики

Изготовление гребного винта — это первое с чего стоит начать. Для винта используется дюралевая пластина размером 100 — 30 мм. Ровно посередине такой пластины необходимо сделать отверстие для установки его на вал триммера. Диаметр отверстия зависит от толщины вала редуктора и обычно составляет 17 мм. Перед изгибом дюралевой пластины её необходимо отжечь. Затем плоскогубцами слегка отгибается каждая сторона таким образом, чтобы при осевом вращении такой пластины её шаг составлял не более 10 мм.

Затем с косилки снимают бобину и на её место устанавливают винт. Необходимо хорошо затянуть гайку, чтобы винт во время работы не проворачивался. Диски триммера закрепляются с помощью гайки с левой резьбой, поэтому при работе лодочного мотора можно не опасаться потери винта, по причине откручивания гайки.

Затем необходимо сделать надёжные крепления, с помощью которого триммер будет установлен на лодку. На корпусе триммера в месте сочленения двух половинок имеется колечко для крепления ремня. Именно эта деталь и будет соединять корпус триммера с лодкой. Необходимо изготовить крепление, которое будет надёжно соединять корпус лодки с «ушком» триммера. Для этой цели можно использовать механическую мясорубку, у которой с помощью болгарки или ножовки по металлу отделяется нижняя часть. Затем в корпусе получившегося зажима делается отверстие диаметром 12 мм. Отверстие должно располагаться в поперечной плоскости винтового зажима.

От металлической шпильки диаметром 12 мм необходимо отрезать кусок длиной 100 мм. С одной стороны данный отрезок шпильки слегка сплющивается и в нём делается отверстие диаметром 6 мм. В это отверстие продевается болт 6 мм, на который устанавливается «ушко» триммера. Болт необходимо стянуть самостопорящейся гайкой.

Процесс установки мотора на лодку происходит в такой последовательности:

• крепление устанавливается на транец и надёжно фиксируется с помощью резьбового соединения;
• устанавливается самодельный лодочный мотор в отверстие крепления.

Мотор можно заводить и управлять лодкой, ровно держа корпус лодочного двигателя, а при необходимости отклонять его в противоположную сторону поворота лодки.

Мотор для лодки из бензинового триммера

Практически у каждого рыбака есть дома резиновая надувная лодка. И естественно, всем хотелось бы, чтобы этот вид транспорта был максимально быстрым, удобным и комфортным. Если кроме надувной лодки у Вас в хозяйстве имеется бензокоса, то можно сконструировать самодельный лодочный мотор на базе триммера. Такое приспособление делается довольно легко и быстро, а его производительности и надежности вполне будет хватать для передвижения лодки на дальние расстояния. Пошагово о конструировании лодочного мотора из мотокосы мы расскажем Вам далее.

Выгоды переделки триммера в лодочный мотор

Использование триммера как лодочного мотора имеет ряд значительных плюсов и преимуществ.

Выгоды такого технического решения:

• небольшая стоимость: триммер гораздо дешевле, чем профессиональный лодочный мотор;
• небольшой расход горючего при достаточной производительности;
• надежность и герметичность конструкции, с учетом индивидуальных нюансов пользования;
• небольшие габариты и вес инструмента, что также очень практично и удобно для использования на легких лодках;
• контроль за топливом благодаря прозрачным стенкам бачка;
• жесткий вал внутри штанги.

Мощность двигателя должна быть не менее 0,7 кВт. Готовые насадки для переделки (приставка для крепления к двигателю, специальная регулируемая рукоятка с кнопкой глушителя, крепления) можно приобрести. После их установки на триммер останется только подсоединить тросик газа к двигателю и соединить провода с глушителем.

Как сделать лодочный мотор своими руками из триммера?

Для создания лодочного мотора из бензокосы подойдет инструмент с прямой штангой. Если штанга триммера изогнутая – придется поработать над ее усовершенствованием.

Переделка происходит по такому алгоритму:

1. Сперва извлеките штатную гайку (на чертеже ниже обозначена цифрой 2). Не выбрасывайте и не теряйте ее, поскольку заменить заводские детали обычными гайками невозможно.
2. Раскрутите остальные крепления, вытащите из штанги дейдвульный и гибкий вал (на чертеже цифры 8 и 9).
3. Подберите новую дюралюминиевую штангу с чуть меньшим внутренним диаметром. Аккуратно поместите в нее бронзовую втулку (на чертеже №6).
4. Обрежьте протектор (деталь №10) до необходимого размера и вставьте его в штангу.
5. Если внешний диаметр штанги будет слишком большой для моторного отверстия, проточите его.
6. С помощью штатной гайки закрепите винт.
7. Крепление вала к мотору происходит с помощью переходников. Универсальных чертежей для этой детали нет, поскольку у разных моделей триммеров свои конструкторские особенности. Можно заказать данную деталь в токарной мастерской или изготовить самостоятельно из фанеры. Крепиться конструкция будет с помощью 4 винтов.

Если нет возможности приобрести готовый комплект для переделки, о котором говорилось ранее, регулировочную ручку можно взять ручку от спортивного велосипеда.

Винт также можно изготовить самостоятельно из куска дюралюминия, воспользовавшись чертежом ниже:

Шаг – это расстояние от лопасти до горизонтальной поверхности. Угол наклона регулируется пассатижами. Для этого заготовку предварительно нагревают.

Для заправки мотора из триммера на лодку используйте только качественные горюче-смазочные материалы. Разводите бензин с маслом в соответствующей пропорции. Первые 10 километров не подвергайте двигатель высоким нагрузкам – это будет период обкатки. Зависимо от мощности двигателя, лодка с таким мотором может развивать скорость от 5 до 8 км/час.

Ниже представлено видео, на котором продемонстрирована работа подобного агрегата:

Монтаж конструкции агрегата

В сборе высота конструкции едва составит 10 см (с учетом корпуса, защитного экрана, включая расстояние до пластины опоры). Расстояние между осями шпилек в данном случае будет 32 миллиметра при высоте их 24,5, межосевое расстояние от вала до первой шпильки составит 54 миллиметра. Учитывая, что вес всей конструкции (правда, без учета шины) набегает вполне подходящий, чуть больше 4,5 кг, для крепления можно выбрать шпильку с метрической резьбой диаметром 8 мм и шагом резьбы в 1 мм.

Чтобы закрепить двигатель и вал, потребуется швеллер. Вооружившись болгаркой, из заготовки вырезают крепление нужной конфигурации, а затем просверливают отверстия под крепеж, соединяющий данную конструкцию и собственно бензопилу.

При сборке нужно учесть достаточное расстояние между передней чашей муфты и опорной рамкой. На вторую сторону вала будет крепиться редуктор, позаимствованный у болгарки.

Следующим этапом работ станет конструирование поворотного узла. Для этого понадобится отрезок трубки диаметром чуть больше вала с приваренным уголком для крепления направляющей, полая шестигранная направляющая, подходящий по диаметру металлический стержень и заготовка из металла прямоугольного сечения с отверстиями в торцах для закрепления стержня, а также прорезью в верхней части для удобства работы.

Кромки вырезанной «ручки» в заготовке надо тщательно зачистить. К уголку посредством сварки присоединяют направляющую, а затем при помощи стержня получившуюся конструкцию соединяют с прямоугольной «ручкой». На концах стержня можно нарезать резьбу для надежности крепления, можно просто установить с небольшим натягом. Затем весь узел насаживают на вал и закрепляют в месте, удобном для управления.

На последующем шаге придется заняться адаптацией вала редуктора для имеющегося в наличии винта. Эту важную деталь желательно, конечно, использовать готовую, можно снять со старого мотора. Для тех, кто не ищет легких путей, возможен вариант изготовления самоделки. По образу и подобию винта заводского происхождения изготавливается форма, в которую посредством эпоксидного клея и стеклоткани заливается будущий винт. После нехитрых манипуляций (шлифовка, покраска) винт готов

Однако нужно учитывать, что гребной винт возьмет на себя значительную нагрузку, и при изготовлении очень важно правильно выдержать все размеры. Поэтому лучше все-таки воспользоваться уже готовой деталью. После соединения винта и вала редуктора при помощи шпильки наступает завершающий этап

В редуктор заливают трансмиссионное масло, крышка вместе с установленным валом крепится с использованием герметика. А дальше – окончательная сборка всей конструкции. С целью удобства пользования можно еще дополнительно смонтировать ручку газа

После соединения винта и вала редуктора при помощи шпильки наступает завершающий этап. В редуктор заливают трансмиссионное масло, крышка вместе с установленным валом крепится с использованием герметика. А дальше – окончательная сборка всей конструкции. С целью удобства пользования можно еще дополнительно смонтировать ручку газа.

Владельцы лодок нередко используют моторы, чтобы сделать плавсредство максимально быстрым и маневренным. Стоимость заводских агрегатов по карману не каждому, поэтому большинство пользователей предпочитает своими силами создавать мотор из бензопилы на лодку. Стоит отметить, что предстоящее вмешательство в базовую конструкцию минимально, поэтому оборудование останется пригодным к дальнейшей эксплуатации, по назначению.

Бур

Устройство существует в 2 вариантах. Буры из бензопилы своими руками делают для земли или для сверления льда. В первом случае приспособление облегчает устройство глубоких ям под столбы, опоры забора, иных конструкций. Во втором — помогает рыбакам зимой сверлить лунки. Отличаются они используемым буром.

Смотрите » Основные неисправности бензопил Штиль и инструкции по ремонту своими руками

Конструкция бензобура предполагает соединение в одно целое готового бура и двигателя мотопилы. Чтобы сделать мотобур из бензопилы, у последней должен быть мотор большой мощности — не менее 2 л. с. Кроме того, понадобятся:

1. Редуктор. Это важный элемент устройства. Он необходим для снижения оборотов мотора пилы, т. к. при быстром вращении бура может не хватить мощности двигателя, да и работать при таких условиях трудно.
2. Болгарка.
3. Металлическая труба.
4. Дрель.
5. Сварочный аппарат.

Последовательность сборки бура:

1. Из металлической трубы изготавливают две прямоугольные рамки. Размер одной — 45х35 см, второй — 10х10 см.
2. Соединяют рамки между собой, размещая параллельно одна другой на удалении 30 см. Делают это одинаковыми кусками металлической трубы, сваривая ими смежные углы рамок.
3. Внутри полученной усеченной пирамиды к меньшей рамке крепят редуктор.
4. По схеме сбора бура сверху устанавливают мотор, соединяя его с редуктором коротким валом (изготавливают предварительно). Рукоятку, которой регулируется подача топлива, выводят на верхнюю большую рамку. На ней же располагают систему аварийного отключения двигателя.
5. Подсоединяют, используя кусок трубы, к выходному валу редуктора бур. Детали соединяют шпонками или шпильками.

Что такое пилорама из бензопилы

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство.  Пилорама — это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.

Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива — это агрегат с использованием бензопилы. Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

1. Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки
2. Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод. Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.

Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

Это интересно! Электропилу также можно использовать в качестве приводного режущего инструмента для распиливания бревен. Только одним из основных недостатков электропил является их малая мощность, поэтому справиться с серьезными заготовками инструмент не сможет.

https://youtube.com/watch?v=ke1B6T-GdRY%3F

Колеса

Для начала, следует определить размеры покрышек. Многие берут шины от ЗИЛ-131 или от Оки, у которых снимается верх проволочного корда. Один из винтов перекусывается через прорезанное окошко, проволока убирается по всему периметру. Затем боковина от корда до протектора прорезается на расстоянии около 8 см. Клык подрывают и ножом подрезают края.

Производится это по часовой стрелке, после чего формируется уже протектор. На камере помещается рисунок, чаще всего выбирается елочка, но можно и отойти от этого правила. Рисунок нарезается ножом, угол составляет трапецию.

После чего потребуется усидчивость, т. к. процесс обдирки достаточно долгий. Спешить не стоит, чтобы не загубить весь труд, сделав работу непригодной для использования.

На торфяниках не стоит выбирать чересчур глубокий рельеф, во избежание прорыва поверхностности и потери сцепления. Редкий рисунок подбирается для передвижения по песку и снегу. Диски же, как правило, стандартные. Но многие предпочитают закрепить дополнительные «тазики» на ремни или транспортную ленту.

Как рассчитать параметры

Устройство гребного винта.

Первое, на что следует обратить внимание при расчете мощности двигателя, это перевод единиц измерения из одной системы в другую. Часто при расчете мощности силовой установки на лодках используют лошадиные силы, а мощность всех электродвигателей указывается в ваттах

Для перевода ватт в л.с. следует помнить, что 1 кВт = 1,36 л.с. или 0,74 кВт = 1 л.с.

Для расчета мощности следует обратиться к ГОСТ 19105-79. Чтобы рассчитать мощность, следует измерить длину ватерлинии, килеватость, высоту борта и максимально возможную массу лодки (масса лодки + масса всех пассажиров + масса двигателя, блоков питания + масса оборудования и снаряжения). Для большинства лодок подойдет формула 1 л.с. на 25 кг массы. Для лодок-плоскодонок, ПВХ и глиссирующих, формула расчета – 1 л.с. на 35 кг массы. Для примера рассмотрим вариант с двухместной лодкой из ПВХ.

Масса лодки составляет порядка 25 кг. Вес 2 взрослых человек: 80х2 = 160 кг. Масса мотора, аккумуляторов около 20 кг. Кроме того, вес снаряжения порядка 15 кг. В итоге имеется: 25 + 160 + 20 + 15 = 220 кг. Мощность мотора равна 220/35 = 6,3 л.с. Переведем лошадиные силы в ватты: 6,3*0,74 = 4,66 кВт.

Ёмкость аккумуляторной батареи рассчитывается по формуле: P/(Uх0,7), где 0,7 – коэффициент заряда батареи (т.к. зарядить батарею на 100% не получится). Собственно, для 5 кВт и 12 вольт питания требуется 5000/(12х0,7) = 595 А*ч. Округлим до 600. Этот аккумулятор обеспечит работу движка в течение 1 часа. Если нет аккумулятора такой емкости, то можно взять 2 по 300 А*ч, 3 по 200 А*ч или 6 по 100 А*ч и соединить их параллельно. Если требуется обеспечить работу двигателя на более длительное время, то полученные ампер-часы умножаем на количество рабочих часов.

Самодельный лодочный мотор из дрели

• Наличие аккумулятора как источника питания.
• Гребной винт с редуктором приводят плавсредство в движение.
• Органы управления двигателем представляют собой кнопку реверса и рукоятку управления скоростью вращения.

Но стоит помнить о том, что проникновение влаги на органы управления электродрели чревато неприятностями. Движок заглохнет и судно остановится. Плюсом будет то, что найти запчасти для дрели очень просто.

Еще одним значимым моментом является то, что она не предназначена для работы в постоянном режиме. Это не очень подходит для лодочных двигателей. Поэтому желательно создать запас мощности во избежание перегрева самоделки.

Рекомендуем прочитать: Популярные корейские производители лодочных моторов

1. Начинать надо от ста пятидесяти ватт и более того.
2. В данном случае реально выбрать гребной винт с диаметром в сто тридцать миллиметров.
3. Общий вес судна составляет не больше трехсот килограммов.

Напряжение дрели и шуруповерта может быть различным, как и аккумуляторов к ним. Но емкости последних для управления лодкой недостаточно. Тогда сгодится автомобильный аккумулятор, который выдает двенадцать вольт. С аналогичным напряжением лучше выбрать и дрель.

Конечно, батарея аккумуляторов на любое напряжение спасет ситуацию. Но стоимость такого устройства может обойтись недешево.

Нужные комплектующие детали

Чтобы изготовить для лодок самодельные моторы из дрели, нужно собрать набор приспособлений и инструментов:

№	Полезная информация
1	рейки для крепления движка
2	при подвешивании на транец сгодится механическая часть от болгарки
3	труба диаметром двадцать миллиметров подойдет для изготовления штанги, а каркас из профиля двадцать на двадцать миллиметров подойдет для установки мотора
4	металлический прут для создания вала и листовой металл для винта
5	ручные ножницы по жести
6	электрическая дрель со сверлами
7	углошлифовальная машина с отрезными и заточными дисками
8	саморезы при наличии дерева в устройстве

Если нужно оперативно достать гребной винт, то желательно сделать подъемный механизм для управления мотором в вертикальном и горизонтальном положении.

Для создания механизма нужно снабдить струбцины кольцами и провести через них трубку. Такое шарнирное приспособление обеспечивает надежность руля.

Редуктор и гребной винт

Обороты дрели несколько больше тех, что требуются для работы гребного винта. Редуктор отрегулирует разницу.

1. Верхний редуктор способен снизить обороты с полутора тысяч до трехсот. При таком раскладе самодельный мотор позволит лодке двигаться плавно.
2. Нижний редуктор важен для горизонтальной постановки винта. Если он берется от болгарки, достаточно зажать его в патроне шуруповерта.

Чтобы сделать пропеллер винта, нужно выделить определенные отрезки на стальном листе. Хватит квадрата двести на двести миллиметров и толщиной в три. Вырезать нержавейку намного труднее, но она предпочтительнее и служит дольше. Также можно взять лопатку от бытового вытяжного вентилятора.

В центре листа нужно проделать отверстия. Они необходимы для посадочного винта. Прорези делают по диагонали, оставляя по центру окружность в тридцать миллиметров.

Лопасти должны быть круглыми и равными. Разворачивать каждую нужно под определенным углом и направлением вращения, чтобы не было колебаний винта.

Правильно собранный электродвигатель будет отбивать струйку воды, но без вибраций. Если что-то пошло не так, конструкцию, сделанную на лодку своими руками, всегда можно довести до ума с помощью большего угла наклона лопастей.

Рекомендуем прочитать: Почему 4-тактные лодочные моторы Тохатсу так востребованы?

Прежде чем сделать мотор для лодки, нужно понимать, как она будет с его помощью передвигаться

Важно учитывать вес судна со всеми вещами, мощность движка, силу тока и рабочее напряжение. Мощность мотора для резиновой лодки или ПВХ должна быть больше мощности нагрузки хотя бы на двадцать процентов

Данное преимущество пригодится при форс-мажорах

Данное преимущество пригодится при форс-мажорах.

Желательно измерить напряжение при нагрузке и во время холостого хода посредством специального прибора.
