Самодельные лодки для рыбалки и отдыха

Проектировка и подготовка материалов

Ориентируясь на характеристики двух моделей выбор становиться очевидным, плоскодонная лодка – идеальный вариант. Но прежде чем приступить к ее изготовлению, необходимо учесть несколько моментов:

1. Необходимо правильно выбрать материал для изготовления лодки, ориентируясь на характеристики древесины. Придется учесть такие параметры как: способность выбранной доски к изгибу, и какой максимальный вес выбранный материал может выдержать.
2. От выбора защитных средств от протечки тоже зависит очень многое, губительное влияние влаги может сказаться на сроке эксплуатации, поэтому к выбору составов нужно подойти очень ответственно. Это же касается и крепежей, используемых в процессе сборки.
3. Сборка лодки занимает достаточно большой срок, особенно это касается новичков. Поэтому необходимо заранее позаботиться о том, где вы это будете делать. Идеальным местом может быть гараж или участок под навесом, где вся конструкция будет под защитой от дождя.
4. Без помощника выполнить все работы не реально! Поэтому продумайте этот пункт обязательно, и пригласите себе в помощь человека, имеющего базовые знания в работе с древесиной.

Это перечень минимальных требований, которые нужно продумать и тогда можно смело приступать к проектировке плавающего средства.

Макеты и чертежи

Чертеж лодки составить не сложно, главное знать базовые размеры и подогнать их под ваши возможности.

Итак:

• Идеальная высота борта составляет 500 мм, но при желании этот параметр можно увеличить или уменьшить.
• Длина судна зависит от того, сколько рыбаков планирует на ней рыбачить. Если это лодка только для личного использования, в которой будет находится 1 человек, плюс его снаряжение, то хватит и 1800-2500 мм. При увеличении количества пассажиров до двух, длина судна увеличивается на 500 мм. При желании, в такую лодку могут сесть и больше человек, но удастся ли комфортно порыбачить, вопрос спорный.
• Рекомендуемая ширина судна составляет 1000-1500 мм, и превышать этот параметр особо не нужно, так как лодка потеряет маневренность, хотя устойчивость конструкции увеличится. Поэтому главными определяющими при выборе ширины должны быть: вес пассажира или пассажиров, длина лодки и вес, с учетом всех снастей и приспособлений.

Ориентируясь на эти данные можно самостоятельно составить чертеж, либо пойти более простым способом, и скопировать чертеж подходящей модели в интернете.

Инструменты и материалы

Основной материал для изготовления лодки – это древесина, поэтому к ее выбору нужно подойти очень ответственно. Самая лучшая доска та, которая хранилась в сухом помещении на протяжении всего года. Она должна лежать на ровной поверхности и не содержать никаких сучков, трещин или других изъянов.

В качестве сорта, подойдут еловые, сосновые или лиственные породы древесины.

Кроме древесины необходимо позаботиться и о других материалах и инструментах. Вам понадобится:

• Обычный и треугольный брус.
• Полиуретановый клей.
• Листовая сталь для дна судна.
• Крепежные элементы.
• Антисептик для обработки древесины.
• Пакля.
• Грунтовка.
• Водоотталкивающая краска для покрытия наружной поверхности лодки.
• Лак.
• Гвозди и молоток.
• Дрель и шуруповерт.
• Электролобзик.
• Наждачка.
• Напильник.
• Паракорд.
• Рулетка.
• Струбцины.

Изготовление лодки из стеклопластика своими руками

Делается такая лодка, независимо от сложности, по одной схеме:

• изготавливаем макет;
• наносим разделительный слой;
• укладываем стеклоткань (или стекловолокно) со связующим (эпоксидная или полиэфирная смола, полиуретановый компаунд) необходимой толщины;
• обрабатываем и устанавливаем оборудование, узлы, элементы прочее.

lodka-iz-stekloplastika-4

lodka-iz-stekloplastika-6

lodka-iz-stekloplastika-5

lodka-iz-stekloplastika-3

При выборе такой технологии изготовления лодки, нужно учесть два момента, а именно то, что изготовление макета для производства одной единственной лодки – выбрасывание на ветер денег, а толщина стеклопластика для прочности и жесткости судна должна достигать 10 – 15 мм, что еще более затратно.

Жесткость подобным суднам придают за счет дополнительных конструктивных элементов. Поэтому в индивидуальном производстве в чистом виде эта технология почти не используется, а используется в соединении с другими конструкционными материалами, такими как фанера.

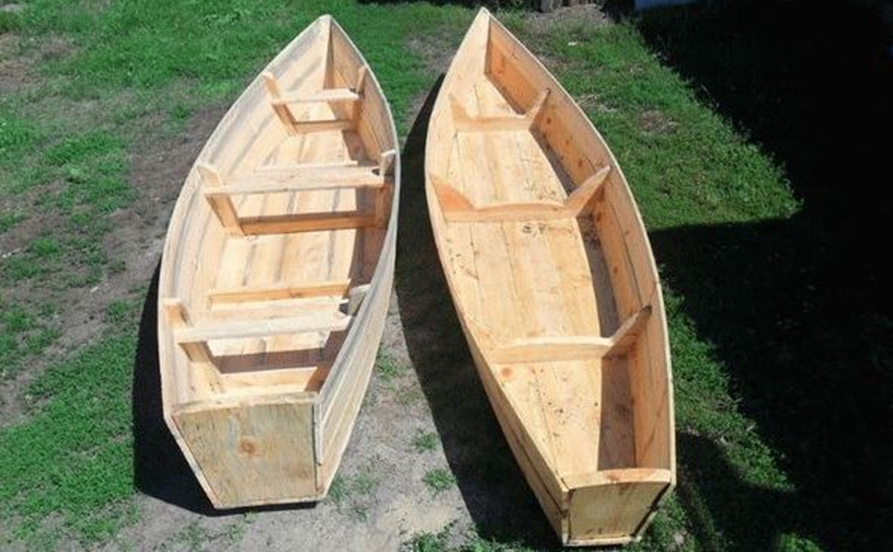

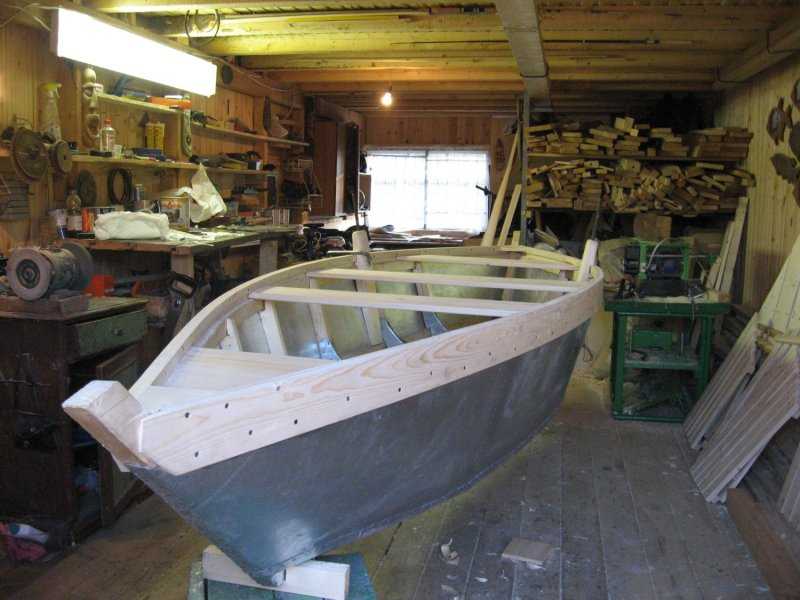

Изготовление деревянной плоскодонки

Чертежи лодки и перенос их на материал

Строительство модели из фанерных листов начинается с грамотно оформленных чертежей. Новичкам можно воспользоваться подсказками всемирной паутины, либо приобрести чертежи в магазине. Чертежи, составленные профессиональными конструкторами на чертежной бумаге, дают возможность подробно изучить все углы конструкции.

Чертеж в реальный размер модели можно отобразить следующим образом:

• по центру листа проводится линия, разделяющая чертеж лодки из фанеры на две равные части. Непременным условием составляет симметричность сторон;
• начерченная линия условно разделяется на четыре равных отрезка для установки шпангоутов;
• графически отображается вертикальное изображение и вид модели сверху;
• по нанесенным диаметральным линиям вырисовывают формы шпангоутов;
• для контроля точности чертежа сверяются основные параметры всех фракций в заданном масштабе;
• на плотной бумаге вырисовывается в масштабе 1:1 форма шпангоутов;
• пользуясь лекалами и длинной линейкой, прорисовывают гибкие линии модели;
• составленный набросок складывают вдоль горизонтальной линии и сверяют на точность начерченных деталей. Обе части рисунка должны быть идентичны друг другу.

Чертеж перемещают на картон после детальной сверки

Жесткая бумага облегчает процесс перенесения на фанеру чертежа.  Изображение переносится на фанеру с учетом всех соблюдаемых масштабов, в соответствии с тем, как оно нарисовано.  Увеличение или уменьшение размеров категорически недопустимо.  Важно при копировании зарисовок на фанеру принимать во внимание направление волокон древесины. На этом этапе это зависит от конструкции элементов модели, так как слои фанеры расположены таким образом, что волокна каждого последующего слоя располагаются перпендикулярно предыдущего слоя

Как сделать лодку из пенопласта своими руками

Что нам нужно

Набор инструментов

Приступая к работе, нам следует позаботиться о наличии всех необходимых инструментов.

В принципе, набор потребуется простой:

Выпиливать заготовки удобнее всего дисковой пилой

• пила по дереву (дисковая или сабельная);
• электролобзик с набором полотен;
• шлифовальная машинка с насадками для обработки фанеры;
• дрель и сверла разного диаметра;
• шуруповерт;
• струбцины для фиксации склеиваемых деталей;

Вместо струбцин в некоторых случаях подойдут зажимы для бумаги

• ручной инструмент – молотки, пассатижи, стамески и т.д.
• измерительный инструмент – рулетка и уровень.

Работы лучше выполнять в свободном гараже или мастерской. В принципе, детали можно собирать и на полу, но работать будет куда удобнее, если мы из бруса и толстых досок сконструируем специальные козлы, на которых и будут размещаться все элементы нашей будущей лодки.

Подбор материалов

Проекты лодок из фанеры, в изобилии представленные в интернете, предполагают использование самых разных материалов. Мы рассмотрим одну из наиболее простых модификаций, поскольку новичкам лучше отрабатывать методики на несложных образцах.

Заготовки для работы

Для постройки судна нам будут нужны:

Элемент конструкции	Особенности материала
Борта и днище	В качестве основного материала для изготовления днища и бортов используем фанерные листы. Фанера для лодки должна соответствовать ряду требований: толщина – от 5 до 10 мм в зависимости от конструкции борта. Иногда для усиления внутри устанавливаются элементы из более толстого (до 15 мм) материала; максимальная влагостойкость. Борта лучше всего делать из фенолформальдегидной или бакелитизированной фанеры. Панели на карбамидном связующем также подойдут, но в этом случае понадобится дополнительная влагозащитная обработка, например, оклейка стеклотканью; шлифовка – односторонняя. Из соображений безопасности и надежности шлифованный слой размещается с наружной стороны.
Внутренний каркас	Опорные конструкции – шпангоуты, киль, распорки, а также сидения и транцы делают из более прочных материалов: фанера толщиной 20-25 мм; обрезная доска аналогичного размера.
Соединительные элементы	Очень часто для соединения деталей в единую конструкцию применяется только клей. В то же время некоторые методики предполагают сшивку фанерных листов с использованием тонкой стальной проволоки, капронового шнура, толстой лески и т.д. В качестве дополнительного укрепления швов применяются полосы из стеклоткани, пропитанной эпоксидными смолами.
Наружная отделка	Какой бы качественной ни была фанера, при длительном контакте с водой она будет набухать. Вот почему и снаружи, и изнутри все деревянные детали обрабатываются специальными составами. К ним относятся: морилки; пропитки с антисептическими и влагозащитными компонентами; лаки и краски.

Чертежи лодки и перенос их на материал

Прежде чем приступать к закупке материалов, нам будут нужны чертежи лодок из фанеры. Строить схему плоскодонки или туристической байдарки самостоятельно стоит только в том случае, если у вас есть достаточный опыт, и вы четко понимаете, какого размера вам нужна лодка, и какую конструкцию она обязана иметь. Новичку же лучше воспользоваться готовым проектом – благо, найти его в сети не составит труда.

Чертежи лодки из фанеры с крупными схемами устройства основных узлов

Итак, перед тем как из фанеры сделать лодку, поступаем следующим образом:

1. На основе чертежей делаем шаблоны нужной формы и размера из оберточной бумаги или старых обоев.
2. Выкройка лодки из фанеры прикладывается к деревянной панели и обводится по контуру.
3. Точно так же шаблоны используются для разметки досок и брусьев, из которых будет делаться внутренний каркас.

Еще одна схема: плоскодонка с фанерными бортами и дощатым днищем

При переносе размеров на заготовки мы с высокой вероятностью столкнемся с трудностями. Связано это с тем, чтоб стандартный размер фанерного листа (максимум 3000 мм по длине) часто бывает меньше, чем запланированные габариты лодки. В этом случае нам необходимо освоить методику склейки фанеры:

Торцы двух деталей подгоняем друг к другу.

1. Аккуратно стесываем края на длину, превышающую толщину листа примерно в 7 – 8 раз.
2. Полученные скосы смазываем столярным или полимерным клеем и надежно зажимаем струбцинами.
3. После полной полимеризации клея мы получаем достаточно длинный лист с прочным соединением «на ус».

Схема склейки фанерных листов

Материалы для самодельной лодки

Одним из важных моментов при проектировании самодельной лодки является аспект выбора материала. Самым распространенным материалом для изготовления лодки своими руками является фанера. Другим материалом для постройки судна можно назвать пластик. Обычно такие лодки изготавливаются методом многослойного склеивания эпоксидной смолой стеклоткани. Существуют умельцы, способные в условиях домашней мастерской отформовать листы метала (чаще всего алюминия) для самостоятельного изготовления внешней обшивки своей лодки. Более подробно на материалах для самодельной лодки мы остановимся в рамках одной из следующих статей.

Инструменты и материалы

Во-первых, для работы найдите большое помещение, например, гараж. Во-вторых, если вы работаете зимой, помещение должно отапливаться. Также в помещении не должно быть высокой концентрации влаги, иначе фанера будет не высыхать, а гнить. Как правило, окрашивание производится на улице. Чтобы сделать самодельные лодки из фанеры для рыбалки, воспользуйтесь следующими инструментами и материалами:

• кисточки;
• рубанок;
• топор;
• шаблон;
• циркулярная пила;
• строительная рулетка;
• электрический лобзик;
• молоток;
• калькулятор;
• шуруповерт;
• отвертка;
• стеклоткань для обшивки корпуса;
• стамеска;
• водоотталкивающий клей;
• 10 шт. струбцин;
• шпатель;
• степлер;
• листы фанеры в толщину минимум 5 мм;
• дубовый брус;
• металлические уголки и пластины;
• шпаклевка;
• шурупы;
• водонепроницаемая пропитка и краска;
• оцинковка.

Проекты самодельных лодок на других ресурсах

Самодельная лодка-плоскодонка с весламиСамодельная гребная лодка из виндсерфаСамодельная маленькая лодкаСамодельная складная лодка с веслами СпрутСамодельная лодка из пенопластаСамодельная лодка из камерСамодельная лодка с веслами из цельного дерева (ЧАСТЬ-1)Самодельная лодка с веслами из цельного дерева (ЧАСТЬ-2)Самодельная лодка тримаранСамодельная алюминиевая лодка с веслами для рыбалкиСамодельная лодка “АКВАРИУМ” с весламиСамодельная лодка из раскладушкиСамодельные лодки с моторомСамодельные лодки с парусомСамодельные велолодкиСамодельные катераСамодельная лодка вариан 1Самодельная лодка вариант 2Байдарка-челнок (лодка из простых материалов)Лодка на колесахЛодка на крыльяхПлотик из камерРазборная лодка с мягкой обшивкой.Изготовление надувных лодок.Советы по лодкам и моторамУстановка транца на резиновую лодкуСамодельная лодка из фанерыПроекты катеров и лодокЛодка из фанеры стоимостью 5000 рублейСкладная лодка Сигма

Обработка швов клеем и установка дополнительных элементов

Последующие работы сводятся к небольшому алгоритму:

по краю кормы и транца необходимо высверлить отверстия;

прикрепить транец ко дну;

из двух одинаковых частей необходимо выпилить детали для борта принимая во внимание наклон транца;

по краям бортов и скулы днища следует просверлить отверстия с равным расстоянием в 150 мм; на этапе скручивания деталей стоит учитывать, что борта, установленные на днище, должны быть примотаны скрученными концами наружу. Транец расположен между бортами; прикрепить к готовой конструкции сидения и шпангоут; отступив 300 мм от сидений, выпиливаются проемы под уключины

Это место следует укрепить брусками; после выполненных работ все стыки деталей проклеиваются тремя слоями стекловолокна и смазываются эпоксидным клеем. Перед оклейкой откусываются все наружные скрепки. после полного высыхания клея на стыках швов, вклеивают банку и перегородку; во все пустые отверстия, оставшиеся после временного крепления, эпоксидной смолой вклеивают деревянные нагеля; таким же образом склеивают наружные швы; чтобы уберечь дно от механических повреждений, следует приделать к нему киль и наружные стрингеры.

Безопасность самодельной лодки

Конечно, если Вы планируете самостоятельно изготовить простое суденышко, на котором будете пересекать 20-метровую реку со спокойным течением, то вопрос об отличных гидродинамических качествах и расходе топлива для Вас остро не стоит. Все меняется, если Вы проектируете свою лодку для отдыха и относительно дальних путешествий. В этом случае Вам предстоит продумать не только обводы корпуса, но и внутреннюю компоновку Вашего самодельного судна. Ведь от этого, во многом, зависит насколько комфортно Вы будете себя чувствовать в лодке, и получите ли запланированное удовольствие.Самодельная лодка, на которой Вы будете выезжать на уик-энд со своими близкими, может служить Вам и местом ночлега, избавляя Вас от необходимости везти и устанавливать палатку.

Как правильно красятся самодельные лодки?

Пожалуй, наиболее ответственным шагом при построении данного плавательного средства является покраска его фанерного корпуса. Как же правильно это сделать?

Перед покраской лодки вам необходимо тщательно ее загрунтовать. Здесь вам потребуется приготовить толстую кисть и натуральную олифу, которая будет выполнять функцию грунтовки. Для того чтобы она лучше впиталась в материал, перед нанесением предварительно нагрейте ее до температуры начала кипячения. Наносится натуральная олифа не только на наружную, но и на внутреннюю часть лодки.

Сразу после нанесения данного материала на древесную поверхность плавсредства приступать к его окраске категорически не рекомендуется. Сначала нужно подождать несколько минут, пока олифа окончательно впитается в дерево. После полного высыхания грунтовки можно смело приступать к нанесению краски.

Возможные ошибки

Важные моменты

Если изготавливаются самодельные моторные лодки, то дополнительно делается чертеж специальных креплений для электрического либо бензинового двигателя. Однако более простым и дешевым вариантом будет использование обычных весел. Они зачастую делаются из 35-милиметровой березовой доски. При этом на конце веретена устанавливается шип с ручкой, а на кромку лопасти наносятся латунные накладки. Далее весло грунтуется и красится.

Ну и напоследок немного статистики. Как показывает практика, средний срок службы фанерных лодок составляет порядка 15-20 лет. Такой живучестью не могут похвастаться ни пластиковые, ни даже резиновые их конкуренты.

Сборка конструкции

Когда материалы и чертежи есть, то нужно начинать работу. Первым этапом станет вырезание деталей из фанеры. Для этого лучше всего использовать электролобзик

Важно точно резать по размерам, иначе конструкция не сойдется

Потом шпангоуты склеивают с задним бортом, эти детали будут весьма тяжелыми. Если для плавсредства нужен мотор, то задний борт укрепляют.

Следующим этапом станет скрепление транца с бортами и дном. Обшивочные части крепить нужно с помощью клея.

После сборки конструкции нужно приготовить аэросил и эпоксидную смолу. Эти вещества смешиваются 1 к 1. Полученное вещество используют для герметизации швов. Также для этой цели, внутри лодки, швы заклеивают полосами из стеклоткани.

Важно: при такой работе используются весьма токсичные вещества, поэтому работать нужно на улице, или в проветриваемом помещении, и с использованием специальных средств защиты. Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы

После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором

Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором

Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором.

После этого следует процесс покраски конструкции, это поможет дополнительно защитить судно от влияния воды и придаст хороший внешний вид.

Покраска состоит из:

• Обезжиривания всех деталей судна;
• Обработки деревянных элементов пропиткой;
• Шпатлевки поверхностей. Это позволит замаскировать все дефекты;
• Грунтовки. Для этого можно использовать кипяченую олифу;
• Нанесения лакокрасочных материалов. Для этого можно покупать любую краску, но увеличить срок службы лодки помогут специальные водостойкие материалы для фанеры;

Ход работы

Если вы не обладаете глубокими знаниями в данной области, то советуем вам вооружиться интернетом и полезной литературой по чертежам из дерева.

Если у вас есть программы и поддержкой построения моделей в 3D, например 3D Paint, то это тоже можно применять для чертежей и примерной проектировки всех моделей.

Как вы уже поняли, чертёж является главной составляющей вашей работы. Ведь когда построен чертёж, сделать всё, что там указано верно и без ошибок уже не представляет большого труда.

В том случае, если вы не можете или по какой-либо причине не уверены в своём чертеже, то лучше не рисковать и обратиться к специалистам.

Кроме чертежа, вам понадобится стандартный набор столярных инструментов, которые всем известны (молоток, гвозди и т.д)

Главное — это грамотный и правильный чертёж, а остальное уже пойдёт как по накатанной и вы уже поймёте, как самому сделать лодку.

Какую делать?

Конструкций фанерных и дощатых лодок, не требующих для постройки производственных условий, тоже множество; плавают-то люди испокон веку. Попробуем определиться, как начинающему судостроителю-судоводителю сориентироваться в этом многообразии. Напр., лодки типа каноэ (поз. 1 на рис.), каяка, байдары или отечественной оморочки очень ходки, весьма мореходны и в то же время не боятся заросших мелководий. Однако для управления ими нужен не то что опыт – большое искусство. По количеству утопленников среди новичков лодки типа каноэ прочно держатся в топе рейтинга среди маломерных судов. Кроме того, такие лодки с жесткой обшивкой технологически сложны, т.к. их обводы двойной кривизны.

Виды лодок для разных условий плавания

Русская лодка-фофан (поз. 2) по своей надежности не менее легендарна, чем американская дори (см. ниже), но очень остойчива, вместительна, а управлять ею может зеленый салага. Закрученные обводы в носу делают фофан хорошо всхожим на волну в полном грузу, а вместе с «пузатым» корпусом, пологими обводами в корме и заглубленным транцем способным довольно быстро, до 20 км/ч и более, идти под достаточно мощным мотором в переходном (полуглиссирующем) режиме. Но, как видим, обводы фофана тоже двояко изогнутые, и он тяжел: чтобы ворочать фофан, нужно не менее 2-3 крепких мужиков.

Прогулочно-рыболовная лодка русский тузик (поз. 3; русский потому, что есть еще американская лодка-тузик динги, см. ниже) легка, но опять-таки с обводами двойной кривизны. То же касается морской парусной шлюпки, поз. 5, хотя она под парусом устойчиво держится на курсе на 4-балльной волне, а вытащить ее на берег возможно в одиночку.

Гнуть однажды!

Итак, мы определились еще с одним требованием в самодельной лодке из фанеры: ее обводы должны быть одинарной кривизны, т.е. образующие корпус поверхности должны представлять собой изогнутые плоскости. Для малых тихих внутренних вод оптимальным выбором будет лодка-плоскодонка типа скиф, поз. 5. Скифы в таких условиях зарекомендовали себя надежнейшими судами. Кроме того, лодки-скифы дешевы, просты в постройке, легки: 4-х метровый скиф с днищем из оцинковки может поднять и погрузить один человек. Дополнительное достоинство для данных условий плавания – скифы отлично управляются на течении и в заросших водоемах. Воде или водорослям просто не за что их ухватить.

В несколько более сложных условиях плавания, на волнении до 2-3 баллов, оптимальной будет лодка динги. На вид динги легко распознать по носовому транцу-форшпигелю и килеватому (как говорят, имеющему поперечное V) днищу, поз. 6. Последнее позволяет динги легче всходить на волну, а форшпилель делает отношение вместимости к габаритным размерам и собственному весу динги почти рекордным. Благодаря этому динги самая популярная лодка выходного дня у жителей удаленных от воды мест: 2-3 местная динги на верхнем багажнике вписывается в габариты легкового автомобиля, а весить может менее 50 кг. Технологически динги еще проще скифа – ее можно собрать методом шитья фанеры (см. далее) просто на полу в квартире.

Динги под парусом (поз. 7) вполне безопасна, но очень вертка, и поэтому является отличным судном для первоначального обучения плаванию под парусами. Научился управлять такой – можно без опаски переходить к румпелю/штурвалу и шкотам большой яхты. В СССР для обучения кадетов-подростков в яхтклубах широко использовался швертбот-динги «Золотая рыбка».

Наконец, если вы живете у моря или большого внутреннего озера, знаете большую воду и возжелали наконец-то построить лодку для нее своими руками, то выбор следует остановить на дори. Лодки дори – истинно океанские. Рыбаки Ньюфаундленда ловили и ловят на них рыбу в 280 и даже в 400 км от берега. Мореходность и надежность дори феноменальны: известно немало случаев, когда в жестокий шторм терпели крушение большие надежные суда, а дори тогда же в тех же водах благополучно возвращались домой.

Лодки дори известны в 2-х модификациях: чисто гребной банковой и парусной (поз. 9). Чтобы управлять банковой дори, нужно быть с детства просоленным насквозь моряком, т.к. их статическая остойчивость невысока. Парусная дори не так капризны, научиться управлять ею способен новичок, знающий основы движения судна под парусами. Кроме того, на парусную дори возможно установить мотор в колодце. Оборудовать лодку моторным колодцем, конечно, сложнее, чем усилить под мотор транец (см. далее), но зато мотор и винт будут лучше защищены от повреждений, а ремонтировать мотор на воде можно будет без опасений утопить деталь или инструмент.
