Тент на лодку ПВХ своими руками

Особенности изготовления каждого вида тентов

В статье основной упор был сделан на простую конструкцию носового тента. Каждый тип имеет особенности:

• Ходовые конструктивно более сложные. При проектировании нужно учитывать все крепления по длине бортов. Дополнительно пришиваются шнуры на потолок и стенки для крепления к элементам каркаса. Так тент не будет «надуваться» от ветра, проседать от накопившейся дождевой воды.
• Транспортировочные самые простые в изготовлении. Не требуют сложных расчетов. В расчет берутся габариты лодки, учитывается расстояние до крепежных элементов по борту. При необходимости эти элементы устанавливаются отдельно. Также учитывается размер пропускного рукава. Далее стоит покрыть лодку материалом. Отметить по краям и обрезать. Края вшить, установить крючки или проделать отверстия, укрепив их металлическими вставками. Тент должен быть максимально натянут, это убережет от повреждения встречным ветром.
• Стояночные изготовляются по принципу транспортировочных. Особенностью является учет габаритов двигателя моторных лодок. В месте расположения двигателя тент должен быть шире и выше, иметь крепежный шнур. Стояночные часто изготовляются с расчетом по дну. Иными словами, установленный тент полностью закрывает борта лодки, края стягиваются шнуром, продетым в пропускной рукав.

Все виды тентов имеют схожую конструкцию, отличаются только наличием каркаса.

Преимущество изготовления тента на ПВХ лодку своими руками – возможность учесть индивидуальные потребности владельца. Из готовых вариантов не всегда удается подобрать полностью подходящий вариант. Однако с изготовлением придется повозиться – закупить материалы, сделать каркас, начертить выкройки и сшить.

Как изготовить ходовой тент

Организационные этапы изготовления этого вида аналогичные носовому: определяем с габаритами лодки, каркасом, делаем выкройку тента на пробном материале.

Потребуются следующие материалы:

• труба для дуги размером не менее 20 мм (не меньше 4-х м);
• кронштейн (не меньше 9 шт);
• тентовая ткань (не меньше 9 м);
• капроновые нити;
• плёнка прозрачная для оконных частей;
• застёжки для скрепления частей тента при их сворачивании (не меньше 10 шт);
• кнопки для пристёгиваний тента.

Изготовление и монтаж:

1. Для начала изготавливается каркас: одна труба будет несущей (большого размера), а вторая будет крепиться на средней части несущей (маленький размер).
2. Изготовление происходит посредством изгибания алюминиевых труб до приобретения нужной формы с учётом габаритов лодки и предполагаемой высоты потолка будущего тента.
3. Приготовив нужную форму дуги и отступив не менее 20 см от основания трубки, в середину несущего каркаса помещается устройство – фиксатор, с отверстиями для болтов.
4. Маленький каркас снабжается на концах крепёжным устройством с наличием муфты, для ограничения её вращения в одну сторону. Данными креплениями, части каркаса фиксируются друг к другу болтами. Здесь нужно учесть, чтобы ограничитель в крепеже находился на внешней стороне маленького каркаса, от несущей.
5. Предварительно установив каркас на нужной части лодки, делаются отметины для размещения пятачков-креплений.
6. Части лодки, где произведены отметины, прочищаются и замазываются клеем. Таким же образом замазываются пятачки и клеятся.
7. Верхние края каркасов должны быть снабжены зажимами-рейлингами, в которые будут крепиться резиновые ремни-амортизаторы, снабжённые крючками которые будут крепиться на передние и задние части баллона лодки в крепёжные фурнитуры.
8. После установки и фиксации каркасов в вертикальном положении, как правило, на них и будет помещаться вся конструкция тента ходового. После изготовления и установки каркаса, нужно будет вырезать элементы тента. Они состоят из нескольких частей, включая прозрачные клеёночные части для переднего и бокового обозрения.
9. В изготовлении и выкройке нижние части боковых и переднего элемента, должны иметь запасную длину в размере до 20 см, где будут выполняться сворачивания их во внутреннюю сторону, образуя этим проход для каната. Свёрнутую часть нужно снабдить отверстиями для люверсов с расстоянием до 15 см.
10. Боковые, обзорные и налегающие на каркас части тента должны быть прошиты молниями со внутренней стороны в целях объединения с другими элементами тента и каркасом.
11. На конечных частях тента, где пришиваются молнии, нужно закрепить кнопочные прикрепления для плотной фиксации частей тента и пресечения раскрытий молний при воздействии ветра.
12. После изготовления и выкройки тента, первым делом рекомендуется крепление потолочной части тента на дуги каркаса. Верх тента прошивается тремя молниями. Одна молния пришивается во внутренней стороне, одна на краю тента и одна на внешней средней части между внутренним и крайним молниями. Здесь нужно учесть обхватывание застёжкой-молнией верхнюю дугу каркаса.
13. Натягивание тента на каркас происходит посредством крепления крайней и внутренней молнии между собой, с учётом охвата дуги каркаса.
14. Внешняя молния служит для крепления обзорных и боковых частей между собой.

• Дуги должны изготавливаться двух размеров. Маленькая дуга для передней части лодки, большая дуга для середины лодки.
• При использовании тент должен находиться в хорошо натянутом состоянии. Для этого в кромках боковых и задних частей лодки помещаются шнуры амортизаторы. На концах шнуров должны располагаться крючки, крепящиеся к рым и обушкам.
• Далее установив все элементы тента, нужно провести канат по его нижней части, где прошит проход для каната, посредством которого будет прикрепляться в боковую фурнитуру баллона лодки.

Читайте Разведение осетровых мини ферма — бизнес план

Обратите внимание:

• Особое значение придаётся наличию возможностей откидывания тента, посредством оттягивания её в обзорной части лодки и соскакиванию люверсов с крепительных винтов, это обеспечивает принятие оперативных действий при соответствующих ситуациях;
• При формировании боковых обзорных частей, выбрав более плотные материалы, нужно изготавливать их небольшими размерами, либо собрать из частей с шарниром, в целях удобного сложения.

Изготовление тентов для рыбалки своими руками

Чтобы сэкономить деньги на покупке тента, его можно сделать своими руками. Для этого вы можете использовать уже готовые чертежи или спроектировать его сами с учетом габаритов имеющейся у вас лодки.

Перед изготовлением нужно замерять размеры лодки, учитывая форму носовой части и наличие выступающей фурнитуры.

Ходовой тент

Изготовление каркаса

Каркас

Каркас является основой тента. Его можно изготовить своими руками из алюминиевых труб. Оптимальным вариантом является применение трубы с телескопическим соединением.

Для горизонтального ходового каркаса достаточно использовать толстостенные алюминиевые трубы диаметром 15-30 мм. Подойдет даже каркас от раскладушки, но более приемлемым вариантом является основание с раздвижным соединением. Можно изготовить каркас из толстой пластичной проволоки, пластиковых или металлопластиковых труб.

Чаще всего основание крыши изготавливается из труб, согнутых в виде буквы П или из дуг. Согнуть трубы можно самостоятельно с помощью специального трубогиба или обратиться к слесарям, которые имеют приспособления для выполнения этой работы. Края труб нужно зачистить, чтобы не осталось заусениц, которые могут травмировать вас или нарушить основу лодки.

Далее выкладываем согнутый каркас на ровную поверхность и проверяем точность загиба готовых изделий, если есть погрешность, исправляем ее.

Опоры для монтажа каркаса изготавливаем своими руками или приобретаем в магазине. Можно использовать элементы рейлинговой системы.

Готовый каркас проверяется на прочность, после чего переходим к следующему этапу изготовления.

Материалы для изготовления тента

Наиболее часто применяется для изготовления тентов:

• синтетическая нейлоновая ткань,
• грубый, не пропускающий воздух материал, изготовленный из ткани, пропитанной поливинилхлоридом;
• брезент является крепким материалом, но он намокает от попадания брызг. Выпускается ткань с пропиткой, которая имеет свойство отталкивать влагу.

Для обзора в ходовых тентах требуется использование смотровых окон. В качестве лобового стекла используют материалы на основе:

• прозрачного лавсана;
• плотного полиэтилена;
• прозрачная ПВХ пленка, которая не рекомендуется к использованию для полного или большего закрытия судна, так как она не пропускает воздух.

Самым оптимальным материалом для изготовления тента-крыши является синтетическая ткань, изготовленная на основе нейлона или других материалов, обладающих достаточной прочностью, устойчивых к воздействию влаги и атмосферных влияний.

Выкройка

Материал должен покрывать основную часть лодки, в местах расположения баллонов его загибают. Для лодки небольших размеров достаточно купить материал шириной 1500 мм, длиной 3500—4000 мм. Если нет достаточных навыков кройки и шитья, материал лучше приобрести с запасом.

Читайте Катамараны для рыбалки под мотор

Для пошива тента понадобится:

• ткань;
• широкая резинка и резиновый шнур (веревка);
• кольца и крючки из пластика;
• люверсы;
• плотная нить и толстая игла.
• водостойкий клей для обработки стыков прошивки.

Предварительно делаем лекала из любого старого материала или полиэтилена, по краям не забываем делать припуски 2-3 см для пошива пропускного рукава, в который будем продевать веревку или резиновый шнур.

Нежелательно использовать для выкройки сразу качественный материал, так как при неправильном раскрое вы можете его испортить, лучше сделать предварительный шаблон.

Носовой тент

Самый легкий в изготовлении тент, который накрывает только носовую часть лодки. Он предохраняет людей и снасти от встречных брызг и от намокания. В то же время под него можно спрятаться от палящего солнца или дождя.

Тент для носа лодки изготавливают двумя способами:

• на каркасе;
• натянув ткань на носовой части судна.

Для качественной натяжки ткани используют карабины, закрепленные на элементах лодочной фурнитуры. В случае недостаточного количества пазов для крепления чехла на плавательное средство монтируются самостоятельно добавочные проушины.

Верхняя часть конструкции крепится к транспортировочным узлам.

Транспортировочный или стояночный тент

Его применяют для готовых к эксплуатации лодок с предварительно монтированными на его борт моторами. Этот факт дает основания для продуманного создания конструкции чехла с защитой от повреждения моторного агрегата. В моторной части для создания чехла можно применить амортизирующий материал, защищающий от мелких повреждений. Этот вид тента не должен быть со сложной конструкцией крепления, так как при снятии его с лодки не должно затрачиваться много времени на его демонтаж.+

Изготовление и последующее использование тента гораздо больше продлит службу вашего плавательного средства.

Рейтинг качественных транспортировочных тентов

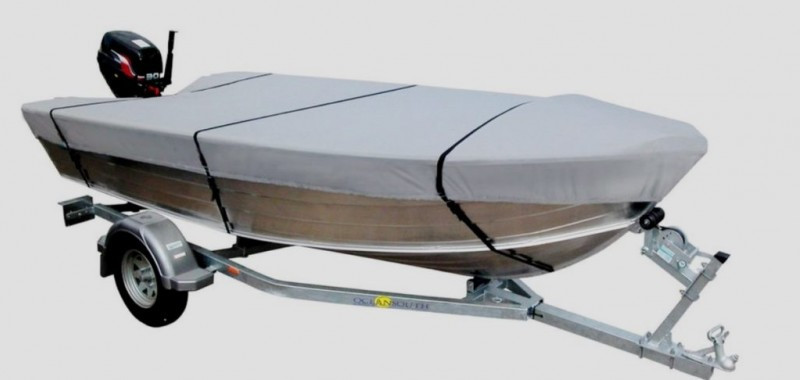

OceanSouth MA2029

Для изготовления этой конструкции применяется высокопрочное брезентовое полотно. Ткань характеризуется прочностью к температурным перепадам и ультрафиолетовым лучам. Материал прочный. Преждевременный износ исключается. Характеристики остаются неизменными при условии хранении полотна на улице. Протяженность конструкции — 560 см, при ширине в 270 см. В комплект поставки входит несколько стяжных ремней. Для хранения изделия в собранном виде предусмотрен специальный чехол.

Средняя цена – 10788 руб.

OceanSouth MA2029

Достоинства:

• фирменная сумка в комплекте;
• защита от солнечных лучей;
• водонепроницаемая материя;
• ремни в наборе;
• износостойкость.

Недостатки:

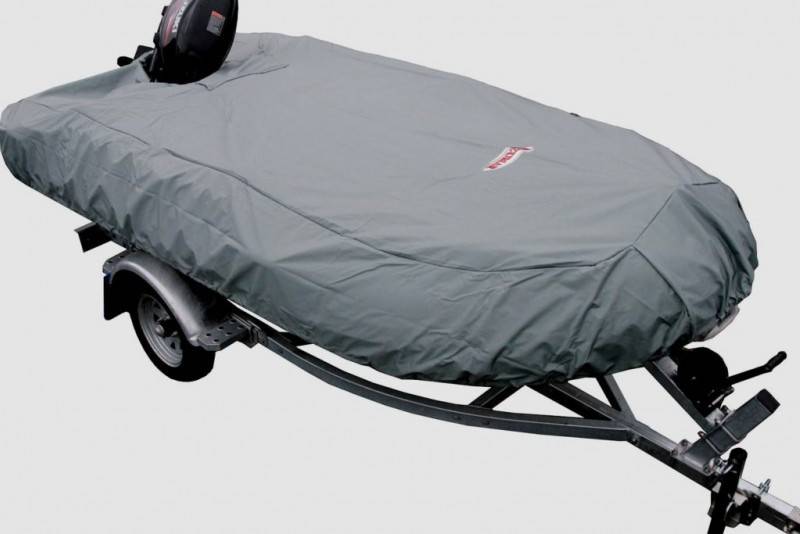

Sun Selection DS360AL

Это полотно характеризуется наличием повышенного коэффициента износоустойчивости и стойкости к разрывным нагрузкам. Материя не боится влаги, солнечных лучей и агрессивных моющих средств. Вес полотна составляет 4650 г. Для фиксации понадобятся шнуры и ремни, которые поставляются в комплекте. Отличное решение для владельца лодки длиной 360 см и шириной не более 175 см.

Стоимость – 7830 руб.

Sun Selection DS360AL

Достоинства:

• сохранность лодки при любых погодных условиях;
• повышенный эксплуатационный срок;
• фирменная сумка для транспортировки и хранения;
• износостойкость материи;
• удобство в использовании.

Недостатки:

Glash 10763

Эта популярная модель изготовлена из высококачественного тентового полотна, которое пропитано веществом на основе полиуретана. Материал характеризуется стойкостью к агрессивным моющим веществам, влажной среде, преждевременному износу и деформации. Вес – 3000 г. В особом уходе конструкция не нуждается даже спустя годы активного пользования.

Сколько стоит накрытие? Покупка обойдется в 5500 руб.

Glash 10763

Достоинства:

• простота в использовании;
• повышенный эксплуатационный срок;
• небольшой вес;
• наличие защитной пропитки;
• износостойкость.

Недостатки:

Пилот М 320, М 330, Ривьера 3200

Эта популярная модель пользуется повышенным спросом среди владельцев лодок, которые транспортируются на прицепах. Используемый производителем материал характеризуется повышенной устойчивостью к преждевременному износу за счет чего конструкцией можно пользоваться и для дальнейшего хранения посудины. Применяется индивидуальная технология пошива, з счет чего «парусность» отсутствует. Помимо лодки тент прикрывает и баллоны.

Стоимость – 4312 руб.

Пилот М 320, М 330, Ривьера 3200

Достоинства:

• устойчивость к преждевременному износу;
• отсутствие эффекта парусности;
• простота в эксплуатации;
• износостойкость;
• небольшой вес.

Недостатки:

Лоцман М 310, М 330

Эта конструкция применяется не только для транспортировки, но и хранения лодки на суше или прицепе. Благодаря применению материала повышенной прочности, конструкцию можно использовать для длительной консервации посудины. Производитель предлагает широкий ассортимент готовой продукции. Также присутствует возможность оформления онлайн заказа, исходя из личных замеров. Грязь, пыль и влага не проникнут под конструкцию за счет того, что полотно со временем не провисает и не поднимается под воздействием сильных порывов ветра.

Средняя цена – 4312 руб.

Лоцман М 310, М 330

Достоинства:

• защита от ультрафиолетовых лучей;
• износостойкость;
• повышенный эксплуатационный срок;
• отсутствие парусности;
• удобство в использовании.

Недостатки:

Пошаговая инструкция

Алгоритм изготовления стояночного, носового и ходового тента практически одинаков. Различия могут состоять лишь в незначительных нюансах.

Для ходового тента

Основное требование к конструкции ходового типа – высокая надёжность.

Именно поэтому в ней применяется металлический каркас.

Ходовой тент

Пошаговая инструкция по созданию данного вида навеса выглядит следующим образом:

1. Создание чертежа.
2. Изготовление выкроек.
3. Перенос эскизов на рабочий материал.
4. Вырезка будущих элементов защитной накидки.
5. Сшивка вырезанных деталей.
6. Установка люверсов.
7. Присоединение резинового жгута к капроновому шнуру (при помощи синтетической нити и водостойкого клея).
8. Пропуск капронового шнура через рукав полога.
9. Затягивание тента на корпусе плавсредства с помощью резинового жгута.
10. Закрепление тента на фурнитуре лодки при помощи карабинов.

Для стояночного тента

Сделать своими руками стояночный тент для лодки ПВХ гораздо проще, чем ходовой.

Это обусловлено тем, что при изготовлении необязательно применять каркасное основания.

Стояночный тент

Процедура создания подобного навеса делится на несколько этапов:

1. Водоотталкивающий тканный материал размещается поверх надутой лодки.
2. Ткань обрезается в соответствии с заранее намеченным размером тента (при выполнении этой процедуры нужно не забыть оставить припуски для рукава).
3. На растянутой ткани отмечают места, где будет находиться выход и дополнительные элементы в виде карманов и молний.
4. Согласно эскизам, делают выкройку и сшивку всех элементов.
5. В рукав пропускается капроновый шнур.
6. К концам шнура крепятся резиновые жгуты.
7. Тент натягивается на судно и прикрепляется жгутами к боковой фурнитуре.

Чтобы готовый навес не пропускал влагу, после сшивки все швы необходимо обработать водостойким клеем, который остаётся пластичным после полного высыхания.

Для носового тента

Носовой тент изготавливается из прозрачного материала.

Этот вид навеса также создаётся в несколько этапов:

1. Алюминиевая трубка симметрично сгибается в соответствии с шириной между бортами лодки.
2. К внутренней боковой фурнитуре крепятся металлические стаканы, в которые будет вставляться каркас.
3. Согласно заранее подготовленным чертежам делаются выкройки.
4. Все элементы сшиваются.
5. Делается окончательная подгонка.
6. Выкройки переносятся на рабочий материал.
7. Алюминиевая трубка каркаса продевается через рукав полога.
8. Металлическое основание устанавливается в стаканы, закреплённые на фурнитуре.

Это сделает прилегание носового тента более плотным и исключит попадание брызг внутрь плавсредства при движении.

Носовой тент

Чтобы сделать транспортировочный тент, автор проекта может позаимствовать готовые чертежи в интернете и переделать их в соответствии с конструктивными особенностями своего судна.

Склеивание или сварка поврежденного полотна

Сварку тента необходимо производить на идеально ровной поверхности.

Склеивание как метод ремонта порванного тента своими руками стало доступно с появлением на отечественном рынке термопластичного клея. Способ довольно надежный, позволяющий добиться отличной герметизации полотна. Для починки тента понадобится:

1. Термопластичный клей.
2. Порванное полотно.
3. Кусок такого же материала немного больше по размеру, чем дыра.
4. Отвердитель.
5. Валик.
6. Кисточка.
7. Строительный фен с щелевой насадкой.
8. Ровная поверхность.
9. Степлер.
10. Электрическая розетка.
11. Перчатки.

В качестве ровной поверхности идеально подойдет лист фанеры. На нем раскладывают поврежденный тент вниз наружной стороной и приступают к ремонту. Можно добиться хорошего натяжения полотна, закрепив его при помощи степлера. Необходимо очистить края дыры от грязи и протереть ткань насухо. Заплату соответствующей формы и размера также рекомендуется очистить от пыли.

Термопластичный клей смешивают с отвердителем в соответствии с рекомендациями, данными в инструкции. Края заплаты и ткани тента в области дыры в полотне промазывают кисточкой, смоченной в клее. Затем, заплатку накладывают на полотно, полностью закрывая прореху. Сверху полотно прокатывают валиком, стараясь прижать кусок ткани как можно плотнее.

Далее работать предстоит с феном, которым легко можно обжечь руки. Поэтому рекомендуется использовать плотные перчатки. Струю горячего воздуха направляют на заплатку и продолжают прижимать ее к полотну при помощи валика. Необязательно использовать термопластичный клей, если полотно выполнено из ПВХ. В этом случае щелевую насадку фена заводят между двумя слоями материала и медленно ведут струю горячего воздуха вдоль периметра дыры, приглаживая полотно валиком. Материал разогревают настолько, что молекулярные слои тента и заплаты перемешиваются, прочно соединяя края.

https://youtube.com/watch?v=AJbD2fiqhfE

Заклеить тент способен даже не очень опытный мастер

Важно не допустить ошибки, используя слишком высокую температуру, так как отремонтировать тент в этом случае не удастся. Неправильно выбранный температурный режим приведет к образованию большей дыры. Если человек никогда не занимался спайкой ПВХ и не делал ремонт тента, следует предварительно потренироваться на небольших кусочках ткани

Если человек никогда не занимался спайкой ПВХ и не делал ремонт тента, следует предварительно потренироваться на небольших кусочках ткани.

С чего начать изготовление тента на лодку ПВХ

Итак, допустим наличие собственной надувной ПВХ лодки, что же необходимо предпринять для ручного изготовления носового ходового тента?

После краткой подготовки ко встрече с новым опытом необходимо, прежде всего, надуть имеющееся судно и внимательно его осмотреть. Здесь, в первую очередь, начинающего тент-конструктора должны заинтересовать следующие детали: основные габаритные размеры лодки, форма носовой части судна, а также установленная фурнитура.

Далее потребуется детально разработать план будущего изделия, определиться касательно вопроса необходимого материала и различных фурнитурных приспособлений. Немало пользы также может принести процесс изготовления макета будущей выкройки из полиэтиленовой ткани, однако, обо всем по порядку.

Изготовление дугового каркаса

Перед тем, как начать заниматься выкройкой и пошивом ПВХ накрытия, приступают к изготовлению самого каркаса. Как правило, изготавливают укрытие в форме буквы «П», хотя все зависит от уровня развития фантазии. Главное, чтобы каркас оказался достаточно легким и не перегружал лодку. Такими характеристиками обладают алюминиевые трубы, диаметром 15-30 мм. Учитывая тот факт, что трубы придется выгибать, лучше останавливать свой выбор на толстостенных трубах. Тонкостенные трубы может просто порвать в процессе работы с ними. Алюминиевый каркас абсолютно не снизит управляемость и устойчивость лодки.

Размеры каркаса должны соответствовать габаритным размерам лодки, а высота каркаса определяется удобством в управлении

Очень важно, чтобы мертвая зона находилась не далее 6-7 метров

Чтобы выгнуть алюминиевую трубу, достаточно обратиться к специалистам. Они сделают это аккуратно и качественно. Кроме этого, процесс обойдется не дорого. Если такой возможности нет, то можно выгнуть и самостоятельно, если делать все правильно, тем более, что алюминий достаточно мягкий. Чтобы эту операцию осуществить качественно, нужно трубы набить обычным песком и закрыть с обеих сторон, например, деревянным клином. После этого можно приступать к процессу выгибания. Главное, чтобы была точка опоры. При этом, места, к которым будет прикладываться усилие, лучше обмотать ненужной тряпкой. Это обезопасит трубы от повреждения.

В процессе изгиба нужно следить, чтобы труба выгибалась равномерно и в одной плоскости. В дальнейшем все трубы выгибаются в соответствии с изгибом первой трубы, тогда все трубы будут иметь одинаковую форму. Для первой трубы можно изготовить образец из обычной проволоки и по образцу выгнуть первую трубу.

После придания трубам определенной формы приступают к возведению вертикальных опор. На некоторых моделях лодок предусмотрена определенная фурнитура для установки каркаса. В таком случае задача серьезно упрощается. К сожалению, некоторые модели не оборудованы подобными приспособлениями. Поэтому придется их приобрести и установить самостоятельно.

Все узлы крепления каркаса выполняются на болтах. Диаметр болтов подбирается в зависимости от толщины трубок. Если применяется труба, диаметром до 25 мм, то подойдут болты, толщиной 6,0 мм, если труба толще, то лучше воспользоваться болтами, толщиной 8,0 мм. Обязательно применять контр — гаек, во избежание ослабления болтовых соединений. Существуют и другие способы предотвращения самопроизвольного раскручивания гаек.

В процессе установки особое внимание следует уделить расположению крепежных узлов. Они должны находиться на определенном удалении от баллонов лодки ПВХ. Это предотвратит баллоны от повреждения в процессе эксплуатации лодки

Кроме этого, все срезы и спилы металлических (алюминиевых) труб нужно аккуратно обработать, чтобы не было никаких заусенцев. Все точки крепления каркаса не должны контактировать с ПВХ элементами лодки во избежание появления внештатных ситуаций, связанных с повреждениями надувных частей лодки ПВХ, что может привести к чрезвычайному происшествию на воде

Это предотвратит баллоны от повреждения в процессе эксплуатации лодки. Кроме этого, все срезы и спилы металлических (алюминиевых) труб нужно аккуратно обработать, чтобы не было никаких заусенцев. Все точки крепления каркаса не должны контактировать с ПВХ элементами лодки во избежание появления внештатных ситуаций, связанных с повреждениями надувных частей лодки ПВХ, что может привести к чрезвычайному происшествию на воде.
