Лодочный электромотор своими руками

Из чего состоит самодельный мотор

Самодельный лодочный мотор может быть изготовлен из разнообразных материалов

При этом важно знать, как он именно устроен. Отличным помощником в изучении его конструкции является старый механизм. Стандартный лодочный мотор состоит из:

Стандартный лодочный мотор состоит из:

1. двигателя;
2. коромысла;
3. струбцина;
4. фиксаторов;
5. специальной головки.

Каждый из перечисленных элементов мотора выполняет свою роль. Так, струбцина закрепляет мотор на борту, а коромысло принимает участие в работе клапанов мотора. Ниже представлены варианты изготовления разных лодочных моторов в домашних условиях.

Любые электромоторы, изготовленные дома или на производстве, работают за счет электрического двигателя. При создании домашнего лодочного мотора своими руками, двигателем можно выбрать двигатель шуроповерта или аккумуляторной дрели.

Принципы работы электродвигателей

Несмотря на развитие техники и производства, лодочный мотор остается довольно дорогой вещью, которую не каждый обладатель маломерного судна может себе позволить. Нижний ценовой предел стоимости нового мотора составляет около 30 000 рублей, тогда как верхний может достигать таких же цифр, только в долларах. Поэтому самодельный электромотор для лодки на базе электродвигателей от различных бытовых устройств является хорошим решением, которое сэкономит средства. Кроме того, вами будет приобретен хороший опыт в конструировании.

Электродвигатели имеют ряд преимуществ перед другими видами моторов:

Электродвигатель – самый распространенный тип двигателя, который можно найти практически повсеместно.
Они издают мало шума при работе (по сравнению с двигателями внутреннего сгорания), что особенно важно на рыбалке.
Они безопасны в эксплуатации. Низкая вероятность возгорания, не взрываются.
Дешевизна

Асинхронные электродвигатели – самые дешевые движки, которые существуют.

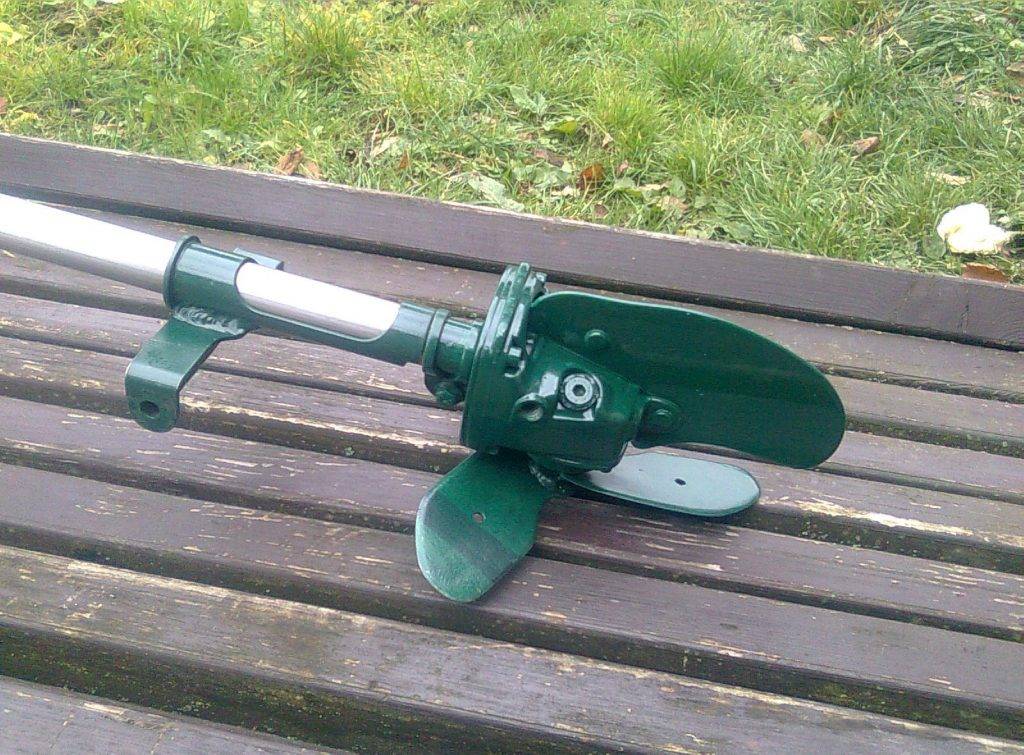

Конструкция подвесного лодочного электромотора.

Недостатки электромоторов:

Электродвигатель боится воды, соответственно, он не должен находиться в воде и его не должно заливать.
Скорость при плавании на лодке с мотором должна составлять порядка 7-10 км/ч под нагрузкой. Поэтому минимальная мощность двигателя должна быть минимум 1,75-2 л.с.
Следует заранее подумать об источниках питания. Поскольку электродвигатель требует электричества, следует заранее приобрести аккумуляторы и приготовить место в лодке под их установку. При наличии средств можно приобрести генерирующую солнечную панель, которую можно установить сверху аккумуляторов и подключить к ним

Важно: солнечная панель не должна быть единственным источником энергии, она должна работать в связке с аккумуляторами (которые могут быть и единственными источниками энергии). Следует учесть вес батарей (они довольно тяжелы) и после их установки не перегружать лодку.
Определиться с условиями эксплуатации

Например, скорость вполне естественно упадет, если плыть против течения или волны, а также при сильном встречном ветре. Важно определить цель установки движка. Если основная цель – плыть “наперегонки” с другими лодками, то электродвижок для этой цели не подойдет. В случае плавания при неблагоприятных условиях (ветер, волна, течение) следует взять движок с запасом по мощности.

Когда сформулированы необходимые технические требования, можно переходить к реализации проекта. Начать стоит с расчетов.

Необходимые материалы

Схема подключения троллингового электромотора.

Когда расчеты произведены, нужно подготовить все необходимые инструменты и материалы. Для изготовления мотора понадобятся:

1. Электродвигатель. Его можно демонтировать с различных бытовых инструментов или приобрести в мастерских по ремонту бытовой техники. Могут быть использованы движки от шуруповерта, дрели, болгарки, дисковых пил и т.д. Если мощность выбранного движка менее необходимой (например, если брать движок шуруповерта), то следует взять 2 или 3 штуки одинаковой мощности от нескольких шуруповертов. Подключать несколько штук следует параллельно, при этом необязательно их монтировать на одном кронштейне.
2. Аккумуляторы. Подбирают по ампер-часам. Как это сделать, описано выше.
3. Материалы для кронштейна. Могут быть любые. Рекомендуется взять трубы ПВХ, поскольку они дешевы, прочны и легко обрабатываются.
4. Редуктор. Можно использовать от бытовых приборов или приобрести отдельно.
5. Винт (пропеллер). Можно снять со старого советского вентилятора (модели с винтами из стали) или изготовить самому.
6. Регулятор скорости. На подобное судно не имеет смысла его установка, однако при желании стоит приобрести механический.
7. Струбцины. Несколько штук для крепления кронштейна к лодке.
8. Расходные материалы: клей, саморезы, шурупы, скотч и т.д.

Следующая
ДругоеКак сделать ловушку для рыбы своими руками

Мотор, сделанный с использованием триммера

Прежде чем начать делать самодельный мотор для лодки необходимо определиться с выбором основы, из которой будет взят двигатель и прочие важные для сборки детали. В данном случае будет использоваться триммер. Помимо этого варианта существует еще множество, в которых используется все, даже обыкновенный шуруповерт.

Однако газонокосилка выигрывает по многим параметрам, а конструкция ее двигателя наиболее близка к конструкции покупного лодочного мотора. Это доказывают чертежи, которые многие мастера сравнивали, перед тем как делать выбор, что брать за основу самодельного двигателя для лодки. И так рассмотрим:

• Двигатель, который сэкономит огромное количество топлива (так как газонокосилка часто используется). Более того, он может быть четырехтактным, как и на обычных моторных лодках. Однако это бывает очень редко и в основном он двухтактный
• Во всех ручных бензиновых косилках используется пластиковый и полупрозрачный бак, позволяющий постоянно следить за количеством топлива в нем
• Внутренняя часть конструкции предрасполагает к тому, что ее можно легко переделать под лодочный мотор, не сильно напрягаясь

Основной сложностью при переделке триммера является то, что двигатель косилки не всегда сможет осилить передвижения по воде. Связано это, прежде всего с разной технологией работы каждого из двигателей.

На бензиновой косилке он имеет большое количество оборотов из-за малого крутящего момента. Для лодочного же нужна абсолютно противоположное. Однако это легко исправляется. Но для этого обязательно необходимы инструменты (они имеются у каждого) и чертежи.

Основной перечень инструментов необходимых для работ:

• Сам триммер – основа будущего мотора лодки. Так как чаще всего самодельный мотор делается для резиновой лодки, имеющий небольшой вес и размер, мощность триммера может быть небольшой – около 0,8 кВт. Даже такая небольшая мощность сможет обеспечить среднюю человеческую скорость 5-7 км в час. Однако если мотор делается для более тяжелой и массивной лодки, следует выбирать косилки с более высокой мощностью
• Материал, который идеально подойдет для изготовления винта (это можно сделать в домашних условиях), чаще всего им выступает дюралюминий толщиной около 2 мм
• Тиски или любой другой инструмент, позволяющий закреплять объекты (в данном случае мотор на лодку)
• Аппарат для сварки металла (любой, но лучше полуавтоматический)

Мотор, сделанный с использованием триммера

Прежде чем начать делать самодельный мотор для лодки необходимо определиться с выбором основы, из которой будет взят двигатель и прочие важные для сборки детали. В данном случае будет использоваться триммер. Помимо этого варианта существует еще множество, в которых используется все, даже обыкновенный шуруповерт.

Однако газонокосилка выигрывает по многим параметрам, а конструкция ее двигателя наиболее близка к конструкции покупного лодочного мотора. Это доказывают чертежи, которые многие мастера сравнивали, перед тем как делать выбор, что брать за основу самодельного двигателя для лодки. И так рассмотрим:

•  Двигатель, который сэкономит огромное количество топлива (так как газонокосилка часто используется). Более того, он может быть четырехтактным, как и на обычных моторных лодках. Однако это бывает очень редко и в основном он двухтактный
•  Во всех ручных бензиновых косилках используется пластиковый и полупрозрачный бак, позволяющий постоянно следить за количеством топлива в нем
•  Внутренняя часть конструкции предрасполагает к тому, что ее можно легко переделать под лодочный мотор, не сильно напрягаясь

Основной сложностью при переделке триммера является то, что двигатель косилки не всегда сможет осилить передвижения по воде. Связано это, прежде всего с разной технологией работы каждого из двигателей.

На бензиновой косилке он имеет большое количество оборотов из-за малого крутящего момента. Для лодочного же нужна абсолютно противоположное. Однако это легко исправляется. Но для этого обязательно необходимы инструменты (они имеются у каждого) и чертежи.

Основной перечень инструментов необходимых для работ:

•  Сам триммер – основа будущего мотора лодки. Так как чаще всего самодельный мотор делается для резиновой лодки, имеющий небольшой вес и размер, мощность триммера может быть небольшой – около 0,8 кВт. Даже такая небольшая мощность сможет обеспечить среднюю человеческую скорость 5-7 км в час. Однако если мотор делается для более тяжелой и массивной лодки, следует выбирать косилки с более высокой мощностью
• Материал, который идеально подойдет для изготовления винта (это можно сделать в домашних условиях), чаще всего им выступает дюралюминий толщиной около 2 мм
• Тиски или любой другой инструмент, позволяющий закреплять объекты (в данном случае мотор на лодку)
• Аппарат для сварки металла (любой, но лучше полуавтоматический)

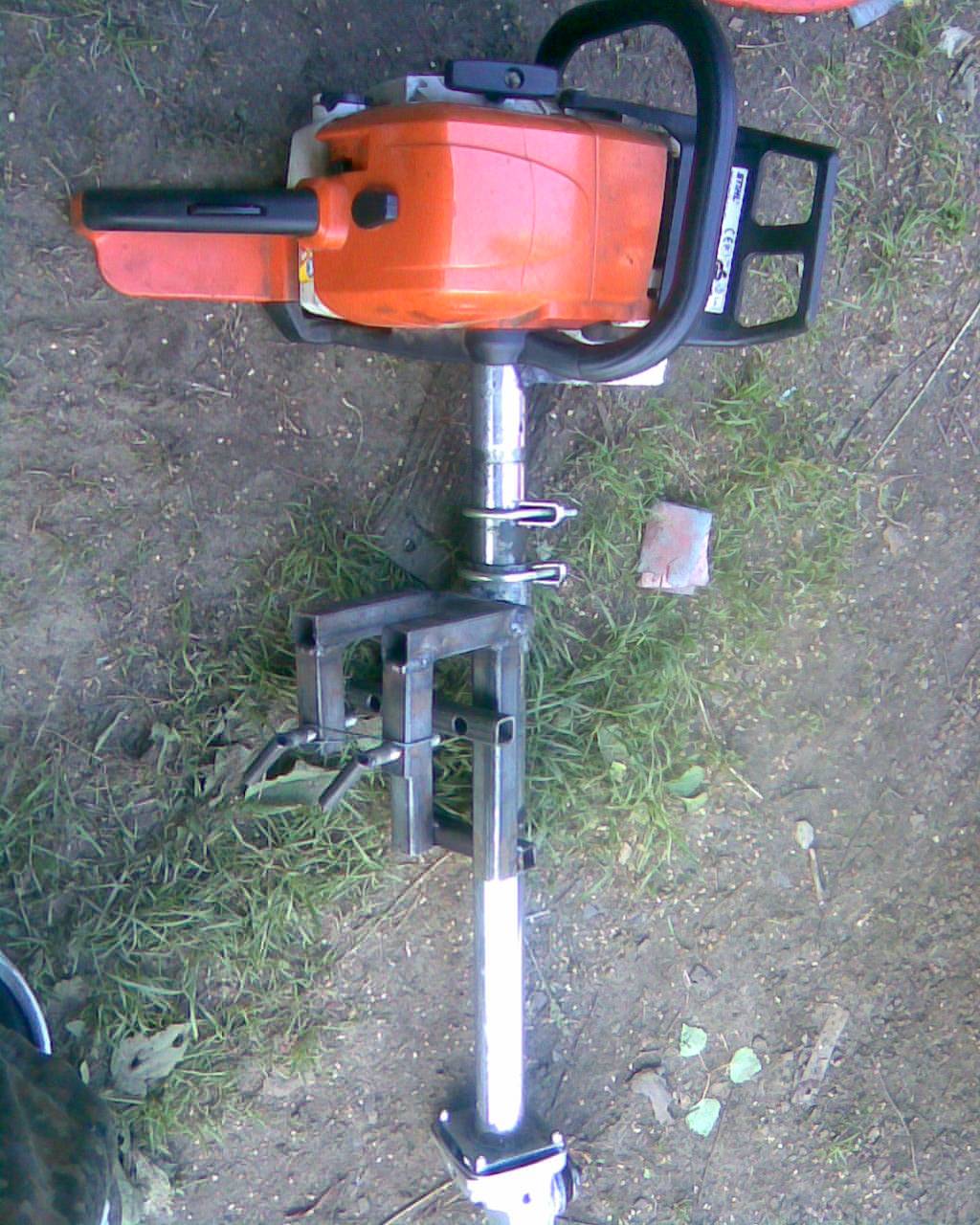

Как проводятся работы

Первое, что следует сделать, крепление к лодке. Его делают из струбцин, к которым приваривают зажимы под ПВХ трубы так, чтобы зажим струбцины осуществлял крепеж к борту лодки. В зажимы должна вставляться ПВХ-труба, внутри которой будет находиться вал. Длина трубы зависит от высоты борта и должна обеспечивать погружение винта ниже ватерлинии (желательно с запасом в 10-15 см) и поднять двигатель на высоту, не доступную для волн. Диаметр трубы должен обеспечить свободное движение вала. В качестве вала можно использовать любой стержень (желательно из нержавейки) с просверленными отверстиями по концам. Такой передаточный вал можно посадить на вал двигателя и на ось винта без передаточных звеньев

При этом важно загерметизировать нижний конец трубы втулкой

Далее нужно заняться подводной частью. Следует использовать трубу ПВХ большего диаметра (желательно тройник), в которой устанавливается редуктор с валом пропеллера. Крепить ее к стойке нужно пайкой, чтобы обеспечить герметичность стыковки. Концы трубы с установленным редуктором герметизируются втулками или толстым слоем силикона (первое предпочтительно).

http:

https://youtube.com/watch?v=Z2PvPA9LUJc

На завершающем этапе делают конструкцию для установки двигателя и редуктора (верхнего). Конструкция для установки двигателя должна быть герметичной со стороны воды (чтобы двигатель не залило), а со стороны лодки должны быть вентиляционные отверстия и подвод питания. Ее размеры и форма зависят от размеров двигателя и способов его крепления.

Самодельный лодочный мотор из дрели

• Наличие аккумулятора как источника питания.
• Гребной винт с редуктором приводят плавсредство в движение.
• Органы управления двигателем представляют собой кнопку реверса и рукоятку управления скоростью вращения.

Но стоит помнить о том, что проникновение влаги на органы управления электродрели чревато неприятностями. Движок заглохнет и судно остановится. Плюсом будет то, что найти запчасти для дрели очень просто.

Еще одним значимым моментом является то, что она не предназначена для работы в постоянном режиме. Это не очень подходит для лодочных двигателей. Поэтому желательно создать запас мощности во избежание перегрева самоделки.

• Начинать надо от ста пятидесяти ватт и более того.
• В данном случае реально выбрать гребной винт с диаметром в сто тридцать миллиметров.
• Общий вес судна составляет не больше трехсот килограммов.

Напряжение дрели и шуруповерта может быть различным, как и аккумуляторов к ним. Но емкости последних для управления лодкой недостаточно. Тогда сгодится автомобильный аккумулятор, который выдает двенадцать вольт. С аналогичным напряжением лучше выбрать и дрель.

Конечно, батарея аккумуляторов на любое напряжение спасет ситуацию. Но стоимость такого устройства может обойтись недешево.

Нужные комплектующие детали

Чтобы изготовить для лодок самодельные моторы из дрели, нужно собрать набор приспособлений и инструментов:

• рейки для крепления движка;
• при подвешивании на транец сгодится механическая часть от болгарки;
• труба диаметром двадцать миллиметров подойдет для изготовления штанги, а каркас из профиля двадцать на двадцать миллиметров подойдет для установки мотора;
• металлический прут для создания вала и листовой металл для винта;
• ручные ножницы по жести;
• электрическая дрель со сверлами;
• углошлифовальная машина с отрезными и заточными дисками;
• саморезы при наличии дерева в устройстве.

Если нужно оперативно достать гребной винт, то желательно сделать подъемный механизм для управления мотором в вертикальном и горизонтальном положении.

Для создания механизма нужно снабдить струбцины кольцами и провести через них трубку. Такое шарнирное приспособление обеспечивает надежность руля.

Редуктор и гребной винт

Обороты дрели несколько больше тех, что требуются для работы гребного винта. Редуктор отрегулирует разницу.

• Верхний редуктор способен снизить обороты с полутора тысяч до трехсот. При таком раскладе самодельный мотор позволит лодке двигаться плавно.
• Нижний редуктор важен для горизонтальной постановки винта. Если он берется от болгарки, достаточно зажать его в патроне шуруповерта.

Чтобы сделать пропеллер винта, нужно выделить определенные отрезки на стальном листе. Хватит квадрата двести на двести миллиметров и толщиной в три. Вырезать нержавейку намного труднее, но она предпочтительнее и служит дольше. Также можно взять лопатку от бытового вытяжного вентилятора.

В центре листа нужно проделать отверстия. Они необходимы для посадочного винта. Прорези делают по диагонали, оставляя по центру окружность в тридцать миллиметров.

Лопасти должны быть круглыми и равными. Разворачивать каждую нужно под определенным углом и направлением вращения, чтобы не было колебаний винта.

Правильно собранный электродвигатель будет отбивать струйку воды, но без вибраций. Если что-то пошло не так, конструкцию, сделанную на лодку своими руками, всегда можно довести до ума с помощью большего угла наклона лопастей.

Прежде чем сделать мотор для лодки, нужно понимать, как она будет с его помощью передвигаться

Важно учитывать вес судна со всеми вещами, мощность движка, силу тока и рабочее напряжение. Мощность мотора для резиновой лодки или ПВХ должна быть больше мощности нагрузки хотя бы на двадцать процентов

Данное преимущество пригодится при форс-мажорах.

Желательно измерить напряжение при нагрузке и во время холостого хода посредством специального прибора.

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Стойка для мотора своими руками

Чтобы сэкономить средства стойка для лодочного мотора своими руками, создаётся на основе не нужного изделия с колёсиками. Это позволит в процессе изготовления внести собственные корректировки и гармонично вписать деталь в общий дизайн.

Это изделие поможет безопасно хранить мотор зимой либо во время сервисного обслуживания. Благодаря надёжной фиксации значительно проще организовать реконструкцию либо осуществить замену масла, смазать винт.

Кроме этого это предполагает облегчение стартового запуска мотора и выполнение прочих работ связанных с обслуживанием изделия

Стоит обратить внимание на увеличение безопасности в процессе транспортировки

Самодельный мотор с коробкой передач

Изготовить самостоятельно мотор с коробкой передач непросто, но такая конструкция позволит менять скорость движения лодки и изменять тяговые характеристики гребного винта. Такая конструкция удобна при ловле рыбы методом троллинга, кроме этого, переключение на более низшую передачу позволит более эффективно двигаться плавсредству против сильного ветра и при значительной нагрузке.

Наиболее компактным вариантом двигателя, который можно изготовить самостоятельно, является устройство, в котором в качестве силового агрегата используется двухтактный двигатель от мопеда «Карпаты». Такое устройство будет иметь всего две скорости, но этого вполне достаточно.

Двигатель устанавливается на самостоятельно изготовленную раму, которая представляет собой обрезанную часть рамы мопеда. Правая крышка и ведущая звёздочка снимаются, а к валу крепится небольшой редуктор, которому затем присоединяется стандартная «нога» от лодочного мотора «Вихрь», по которой и происходит передача крутящего момента. Все детали должны быть установлены таким образом, чтобы конструкция была максимально сбалансирована, иначе при движении будет ощущаться заметный перекос, а при использовании такого двигателя с лодкой ПВХ возможно опрокидывание плавсредства. Ручка управления таким устройством должна быть не менее 0,5 длины, иначе во время управления лодкой можно получить ожоги от горячего двигателя и колена глушителя.

Достоинства такого лодочного мотора заключается в очень тихой работе, небольшом расходе топлива и возможностью переключиться на пониженную передачу, когда это необходимо.

Источник

Применение электродвигателя

Отдельным интересным применением в качестве лодочных моторов стоит тема использования обычных электродвигателей в качестве двигателей.

Современные технологии в принципе позволяют использовать двигатели постоянного тока на 36 и 127вольт в качестве моторов.

Иногда встречаются мысли об использовании на малоразмерных плавсредствах и других двигателей на 220вольт.

Однако, дальше разговоров такие темы не имеют продолжения.

Одним из препятствий к реализации таких проектов являются потребность к источникам питания и инверторным преобразователям, которые из 12 вольт аккумуляторного напряжения производят 220 вольт переменного тока.

А переменный ток в 220 вольт на небольшой лодке рано или поздно завершается трагедией.

Как защитить лодку

Мы рассматриваем бюджетный вариант использования мобильного плав средства для ловли рыбы. Но для него может потребоваться чехол на лодочный мотор своими руками, поскольку так дешевле.

Для этого выгодно опираться на соответствующее изделие для мотоцикла либо другого транспорта. Если немного не совпадает размер его можно подогнать на швейной машинке.

• Но чехол сослужит хорошую службу не только для хранения.
• Его качества очень полезны в процессе транспортировки лодки.
• Он сможет защитить мотор и другие важные узлы от повреждений и позволит увеличить срок эксплуатации.

Теперь мы знаем, что двигатель для лодки можно изготовить своими руками из сподручных средств. Допускается применение электрической либо бензиновой силовой установки.
