Как сделать лодку из фанеры

Тестирование лодки

После самостоятельного изготовления лодки следует выйти на ней на водоём и обязательно провести тестирование. Проверяя скоростные характеристики, необходимо создавать условия по максимуму приближённые к реальности. Кроме того, проводится тестирование с разным уровнем нагрузки.

В данном случае можно использовать самостоятельный выход и с двумя людьми на борту. Однако желательно, чтобы общий вес не превысил 150 кг. Измерить скорость можно GPS навигатором.

Важно учитывать, что моторы с небольшой мощностью (5 л.с.) сложно переносят увеличение нагрузки. Данная ситуация усугубится, если лодка будет слишком короткой.. Поэтому для подобных моторов рекомендуемая нагрузка не превышает показатель 90-100 кг, иначе будет невозможно перейти на режим глиссирования

Достаточная длина лодки и хороший мотор позволят с лёгкостью выходить на глиссирование даже при полной загруженности (150-160 кг)

Поэтому для подобных моторов рекомендуемая нагрузка не превышает показатель 90-100 кг, иначе будет невозможно перейти на режим глиссирования. Достаточная длина лодки и хороший мотор позволят с лёгкостью выходить на глиссирование даже при полной загруженности (150-160 кг).

Начинаем чертить

Размечать контуры лодки прямо на фанерном листе будет довольно опрометчиво. Небольшая ошибка и посудина будет рыскать в сторону или крениться на один бок. Поэтому лучше сначала начертить схему или эскиз на миллиметровой бумаге в натуральную величину. Причём слово схема здесь не очень уместно, потому что необходимо строго выдержать размеры.

Алгоритм действий следующий:

• Чертится осевая линия, делящая днище лодки вдоль.
• В одном конце перпендикулярно сразу в размер вычерчивается линия транца.
• На самой осевой линии размечаются точки установки шпангоутов.
• В этих точках чертятся перпендикуляры под размер шпангоутов.
• С помощью лекал вычерчивается само днище.
• Получившаяся схема складывается пополам по осевой линии с целью проверить симметричность.

Выкройки бортов, шпангоутов и транца выполняются аналогичным образом с учётом их размеров и конфигураций. Но черчение на этом не заканчивается. Теперь, после того как симметричность днища и одинаковость бортов тщательно проверена, наступает этап переноса чертежа на картонный шаблон. Миллиметровка слишком тонкая, а вот с картонного шаблона перенести чертёж на фанеру без ошибок будет намного проще.

Чертежи лодок

На сегодняшний день самыми популярными являются лодки по проекту «Stitch and glue», что переводится как «Сшей и склей», большая часть таких чертежей продается в натуральном масштабе, это делает процесс постройки более простым.

Одной из таких конструкций является «Север 520».

Север 520

Это чертежи под моторную лодку. Одновременно она сможет вмещать до 7 человек, есть и 2 спальных места. Ее длина составляет 5,2 м., а ширина 2,08. Двигатель рекомендуют ставить от 50 до 100 лошадиных сил.

Данная модель очень удобна и практична, но стоимость ее постройки превысит 100 тысяч рублей. Более доступной конструкцией является «Бриз-42».

Бриз-42

Вначале была модель «Бриз-26», она была рассчитана всего на двух человек, но на испытаниях хорошо себя зарекомендовала, поэтому было принято решение сделать более габаритный вариант. Так появился «Бриз-42».

От своего предшественника он получил внешность и узкое дно. Чертежи предусматривают багажные отсеки, палубу и ступеньку. В ней одновременно может находиться четыре человека. Используются весла, но можно установить и двигатель мощностью не больше 8 л.с.

Более сильные варианты приведут к дифференту хода, поэтому скорость не увеличится. Не страшна ей и плохая погода, есть возможность натянуть тент.

Для ее постройки своими руками используют дерево и листы фанеры. При довольно длинном корпусе (4,2 м.), вес составит всего около 60 кг. Водостойкие материалы обеспечивают нужную безопасность конструкции.

Среди компактных вариантов следует обратить внимание на тузик-картоп. Эту модель можно считать более современной модификацией «Золотой рыбки»

У них почти одинаковая длина, но тузик немного шире, и отличается высокими бортами.

Плоское дно и высокий борт обеспечивают нужную безопасность конструкции. Такая лодка вмещает двух взрослых людей и одного ребенка. Она отлично подойдет для отдыха на водоеме или рыбалки. Есть возможность использовать парус. При этом масса составляет всего 35-40 кг, что позволяет без проблем перевозить ее на крыше автомобиля.

Нос лодки может показаться немного странным, но он очень функционален. Благодаря такому носу увеличивается грузоподъемность и придается высокая устойчивость на воде. Кроме того, такие формы значительно упрощают процесс сборки.

«Утка-2»

Такая конструкция очень популярна среди рыбаков и охотников. На нее ставят моторы малых мощностей, также у нее малая осадка, а это позволяет плавать по мелководью и в зарослях.

Также «Утка-2» хороша и для прогулок по водоемам, есть возможность установить парус.

Она легко вмещает двух взрослых людей с большой кучей снаряжения. Если в пути кончиться топливо или заглохнет мотор, то движение продолжается благодаря веслам.

Скорость средства при включенном моторе будет составлять до 25 км/ч, на веслах примерно 5-6 км/ч. Маленький плавник позволяет двигаться прямо при гребле.

Такой вариант отлично подойдет для начинающих судостроителей. Сделать своими руками ее несложно, а двигатели и фанера обойдутся недорого.

Если не удалось найти нужный чертеж, то его можно сделать самому. Чертежи и наши рекомендации о постройке прицепа для лодки смотреть тут.

Полезные советы

1. При желании сэкономить, то проще воспользоваться обычными строительными гвоздями.
2. Использование струбцин обязательно при крепеже реек, а точнее для их фиксации.
3. Во избежание «пузырей», установка метизов должна происходить через небольшое расстояние.
4. Не рекомендуется экономить на эпоксидной смоле. При сжатии остатки смолы должны просачиваться наружу – это показатель того, что количество вещества достаточно.
5. Некие изъяны на поверхности корпуса можно устранить при помощи водостойкой шпаклевки.
6. Суша – лучшее место для хранения.
7. Краски лучше всего приобрести в специальных магазинах для лодок, катеров.

Заключение

Изготовление собственными руками плавательного средства, как лодка плоскодонка, – творческая, любопытное занятие, как для начинающих строителей, так и для любителей рыбалки. Не исключено, что новички допустят некие ошибки. Соблюдение необходимых правил и советов помогут будущим обладателем выполнить работу качественно и без ошибок. Лодка прослужит владельцу не один сезон. В результате можно получить отличную лодку, которая прослужит владельцу долгие годы.

Вырезание деталей

После того, как клей высохнет и будут убраны все заусенцы и подтёки на месте склеивания, можно переносить размеры днища и бортов с помощью картонных шаблонов. При этом несложном процессе следует следить за тем, чтобы не было никаких припусков даже в пару миллиметров. Особенно по разным сторонам.

Затем в ход идёт электролобзик с заправленной в него пилкой с маленькими зубцами. Большие могут расхламатить кромку реза. Но и после маленькой лучше аккуратно пройти некрупной наждачной бумагой. Резать нужно внимательно, не торопясь. Одно неверное движение, малейшее отхождение от прочерченной линии – и в лучшем случае придётся возвращаться на несколько сантиметров назад, в худшем начинать эту деталь с самого начала. То есть с вычерчивания новой.

Чертить и вырезать шпангоуты можно сразу в натуральную величину. А вот с транцем придётся поразмыслить. Если задумана моторная лодка, то его нужно делать усиленным. Есть два варианта. Один – это вырезать несколько идентичных деталей из фанеры и склеить их между собой. Или сделать транец из цельной доски толщиной не менее 25 мм.

Начинаем собирать

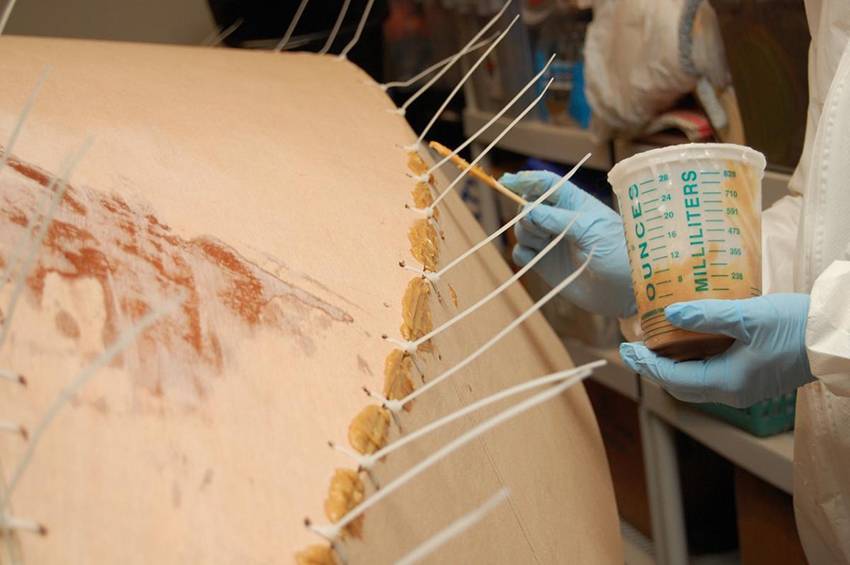

Сборка лодки идёт по принципу «сшей и склей». Начать лучше с транца – потом проще будет устанавливать борта. В задней части днища и в нижней части транца сверлятся отверстия такого диаметра, чтобы проходила медная проволока. Отверстия должны быть строго напротив друг друга. С помощью кусочков проволоки транец прикрепляется к днищу. Убедившись, что края совпали нужно затянуть скрутки проволоки плоскогубцами.

Вместо медной проволоки можно взять подходящий по диаметру провод

Борта прикрепляются аналогичным образом, начиная от кормы и заканчивая последней скруткой на носу лодки. На этот момент получилась разборная модель, которую ещё можно поправить. Подрезать лишнее, зачистить неровности. После следующей операции о разборной тактике можно будет забыть.

Материалы и инструменты

Для изготовления плавательного средства из фанеры можно использовать инструменты, которые имеются в арсенале практически каждого человека. Необходимые инструменты:

• пила для работы с деревом;
• электрический лобзик, а также набор полотен для лобзика;
• машинка для шлифования;
• молоток;
• струбцины для крепления фанеры в процессе монтажа;
• кисточки для нанесения грунтовки, лака и краски.

Помимо инструментов необходимо подготовить и материалы:

1. Фанера. Основной материал для строительства лодки. В данном случае используется только специальная бакелитовая фанера, которая обладает толщиной 4-5 мм, не пропитывается водой и служит долго. Также необходимо подготовить и несколько толстых плит (12-15 мм) для изготовления шпангоутов и киля.
2. Древесина. Она необходима для монтажа распорок, сидений и бортиков. Следует отдавать предпочтение легким породам дерева. Оптимальным вариантом станет елка и сосна. Однако ель может расколотиться при работе, а сосна обладает более низким показателем влагостойкости. Поэтому в зависимости от выбора породы дерева потребуется соблюдать рекомендации по работе с ней.
3. Гибкая тонкая проволока. Используется для скрепления деталей обшивки. Помимо проволоки могут использоваться пластиковые хомуты, толстая леска и другие прочные и тонкие материалы.
4. Клей. Специалисты рекомендуют для герметизации швов использовать клеевые составы на основе эпоксидных смол. Для надежности рекомендуется использовать клей не только для швов, но и всей поверхности лодки.
5. Лакокрасочные материалы. Требуются не только для придания плавательному средству красивого и аккуратного внешнего вида, но и для защиты древесины и фанеры от влаги и негативного воздействия окружающей среды. Помимо лака и краски потребуется использовать специальные пропитки, которые защищает древесину от влаги, плесени и грибка.
6. Стеклоткань. Используется для защиты швов.

Для самодельной лодки из фанеры следует использовать только качественные материалы. Фанера должна быть высокого качества и без дефектов. Ведь именно от этого будет зависеть не только внешний вид готового изделия, но и безопасность на воде.

Приготовления к работам

Задавшись целью самостоятельно построить фанерную лодку, первым делом необходимо подыскать соответствующее помещение, в котором будут производиться все работы. Оно должно быть просторное, сухое, с хорошим освещением. Резкие перепады температур и повышенная влажность исключаются категорически. Всё производство займёт достаточно времени, которое глупо терять летом, когда можно заняться другими делами. Поэтому работы обычно проводятся или зимой, или весной, так что атмосфера в «производственном цеху» играет очень большую роль. Необработанная фанера плохо переносит влажность, а клей и пропитывающие жидкости лучше и качественнее наносятся в тепле. Да и красить готовое изделие тоже лучше в тепле.

Второе необходимое действие – это чертёж. Проблемы с этим возникнуть не должно – в интернете можно найти его буквально за несколько минут. Но даже закупать материал без него не стоит.

Без качественно выполненного чертежа приступать к работам нет никакого смысла

Самодельные лодки из фанеры бываю разные, и необходимо подобрать тот проект, который будет по силам осуществить самостоятельно. Если это первый опыт судостроительства, то лучше всего выбрать проект самой обычной плоскодонки. Несмотря на простоту конструкции, возможности она даёт практически неограниченные. На неё можно и мотор навесить, и даже мачту поставить. А под вёслами она ходит просто замечательно.

Просчитав по чертежу, какого и сколько материала понадобится, можно приступать к его приобретению.

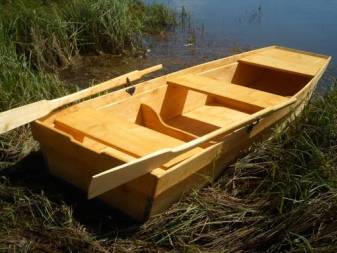

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны

Внимание даже к «мелким мелочам» — необходимое условие

Изготовление бортов

1. Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
2. С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
3. Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
4. Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
5. Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

1. Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
2. Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

1. Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
2. Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

• при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
• все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
• герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
• во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.

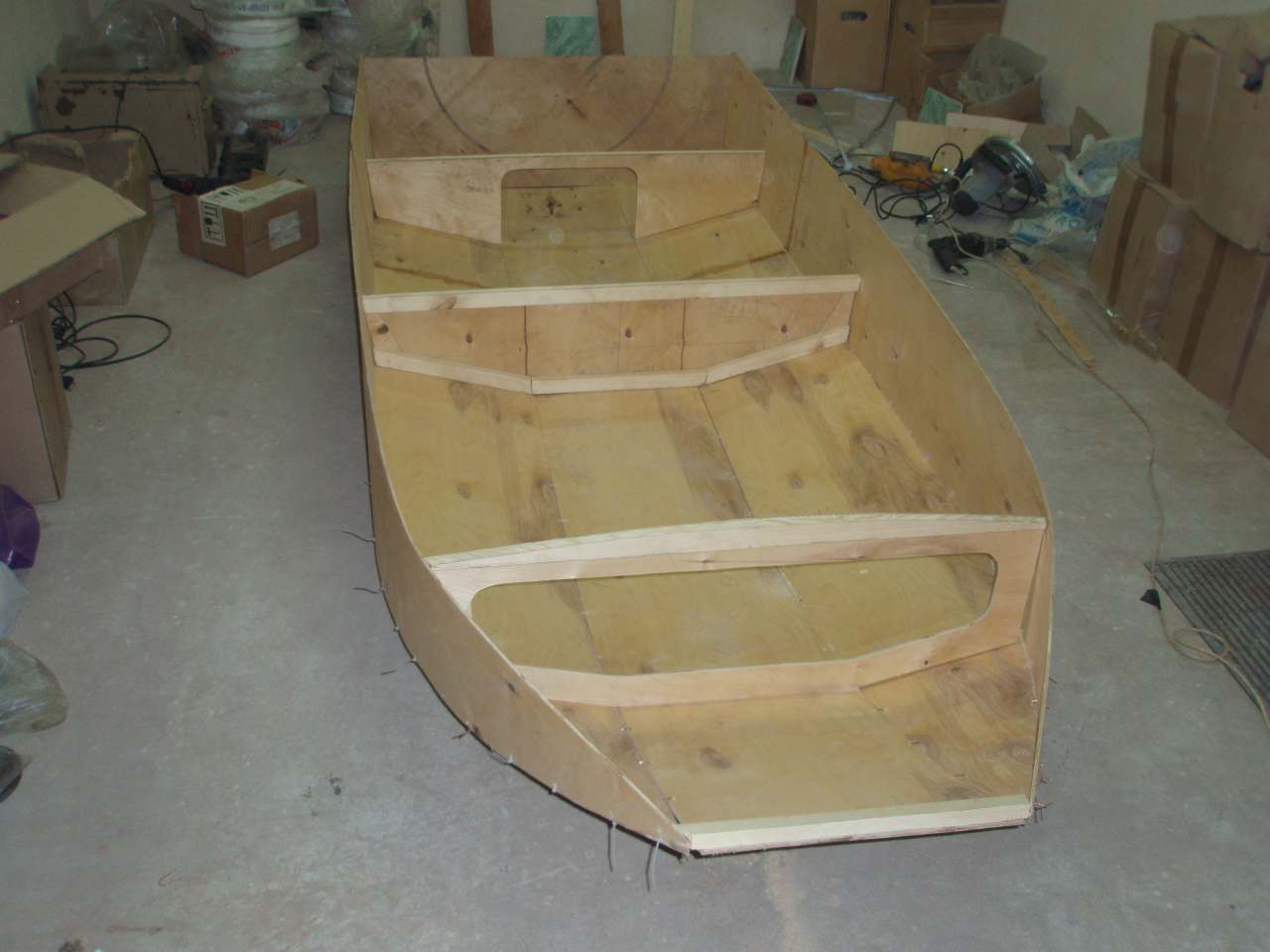

Сборка конструкции

Когда материалы и чертежи есть, то нужно начинать работу. Первым этапом станет вырезание деталей из фанеры. Для этого лучше всего использовать электролобзик

Важно точно резать по размерам, иначе конструкция не сойдется

Потом шпангоуты склеивают с задним бортом, эти детали будут весьма тяжелыми. Если для плавсредства нужен мотор, то задний борт укрепляют.

Следующим этапом станет скрепление транца с бортами и дном. Обшивочные части крепить нужно с помощью клея.

После сборки конструкции нужно приготовить аэросил и эпоксидную смолу. Эти вещества смешиваются 1 к 1. Полученное вещество используют для герметизации швов. Также для этой цели, внутри лодки, швы заклеивают полосами из стеклоткани.

Важно: при такой работе используются весьма токсичные вещества, поэтому работать нужно на улице, или в проветриваемом помещении, и с использованием специальных средств защиты. Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы

После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором

Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором

Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором.

После этого следует процесс покраски конструкции, это поможет дополнительно защитить судно от влияния воды и придаст хороший внешний вид.

Покраска состоит из:

• Обезжиривания всех деталей судна;
• Обработки деревянных элементов пропиткой;
• Шпатлевки поверхностей. Это позволит замаскировать все дефекты;
• Грунтовки. Для этого можно использовать кипяченую олифу;
• Нанесения лакокрасочных материалов. Для этого можно покупать любую краску, но увеличить срок службы лодки помогут специальные водостойкие материалы для фанеры;

Осмотр днища лодки ПВХ

Осмотр вклейки днища лучше производить на лодке ПВХ, перевернутой вверх килем

Качество исполнения этого элемента особенно важно для тех лодок, которые по своей конструкции способны выходить в режим глиссирования и именно так будут эксплуатироваться

На полностью накачанной лодке вдоль линии приклейки днища к баллону не должно быть явных сборок и морщин. Если при накачивании лодки до рекомендованных значений морщины и сборки не уходят — это явная ошибка вклейки и лодку следует вернуть продавцу. По мере эксплуатации лодки ткань немного тянется и со временем они станут еще более явными. Если такие морщины присутствуют не только ближе к носовой части, но и по всей длине клеевого шва, то от такой лодки сложно ожидать высоких скоростей. Передвижение на ней вряд ли будет экономичным.

Геометрия кормового участка днища также оказывает существенное влияние на скорость лодки ПВХ и брызгообразование за транцем. Даже пройдя по ряду выставочных экспозиций в Москве и Питере многочисленных производителей ПВХ лодок, можно увидеть, что не все лодки имеют ровное днище в кормовой части. По непонятным причинам многие производители недооценивают последствия этой, казалось бы, мелкой недоработки. Она может проявляться и как яма на днище перед транцем, что наиболее заметно вдоль линии киля. И как резко выпирающая оконечность кильсона, которая создает на киле заметный уступ перед транцем.

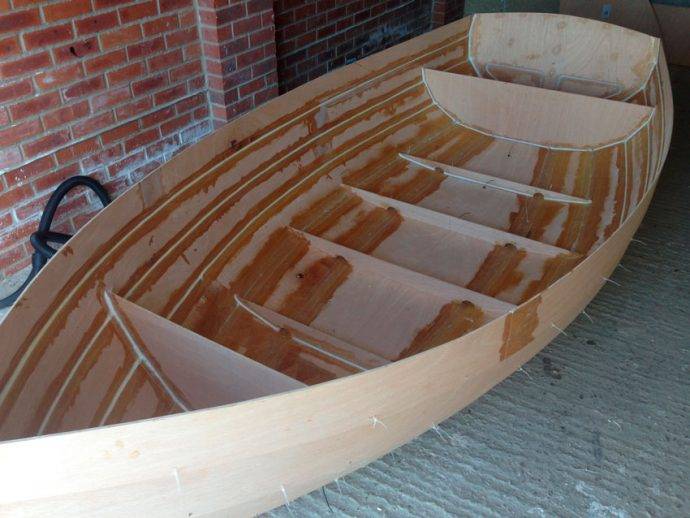

Вторая склейка

Вернее проклеивание швов между днищем, бортами и транцем с целью не только закрепления деталей, но и обеспечения влагостойкости. Полоса стеклоткани аккуратно укладывается на шов и тщательно промазывается влагостойким клеем. Одним слоем в этом случае не обойтись. Понадобится минимум три. И если первый слой стеклоткани примерно 100 мм., то есть по 50 на каждую сторону, то второй и третий слой должны быть шире. 125-135 мм. будет в самый раз, только каждый последующий слой нужно немного сдвигать – один в сторону днища, другой, наоборот, в сторону борта. Делается это для того, чтобы стеклоткань соприкасалась и приклеивалась непосредственно к фанере. После качественного засыхания клея эта складная прокладка превратится в почти настоящий пластик, а это будет гарантией того, что лодка получилась влагостойкая.

«Хариус» — фофан из фанеры

Публикуемые чертежи и проект простой по конструкции гребной лодки фофан, рассчитанной на греблю двумя парами распашных весел и вместимость 4 человека, должны восполнить пробел в ряду малых судов, рекомендуемых для самостоятельной постройки.

Незаслуженно забытым оказался класс прогулочных гребных лодок, ранее бывший столь популярным в крупных речных и приморских городах. Сотни таких лодок деревянной конструкции строились на небольших местных верфях и поступали в торговую сеть и на лодочные прокатные станции. В Ленинграде, например, в погожие летние вечера Фонтанка, Нева, устья других рек еще в 50-х годах буквально кишели «фофанами», на которых горожане устремлялись на воду подышать чистым речным воздухом, посидеть с удочкой на глади залива или выкупаться в теплой воде мелководного Лахтинского разлива.

Со временем сокращалась, а затем и совсем прекратилась серийная постройка деревянных лодок (говорят, что хороший «шлюпочник» — тонкие доски, имеющие минимум дефектов, — стал дефицитным, да и для верфей столь дешевая продукция стала невыгодной), утратила свою чистоту вода рек и заливов близ больших городов — теперь, чтобы выкупаться и приятно провести время на берегу, нужно отъехать от города на 50 и более километров. Может быть, поэтому стали столь редкими здесь гребные лодки и шлюпки, уступив свои позиции быстроходным моторным лодкам.

А между тем, отсутствие полноценной замены «фофана» в ассортименте поступающих в торговую сеть лодок с каждым годом ощущается все более остро. Вместительные гребные лодки необходимы жителем поселков, расположившихся на берегах озер и небольших рек; без такой лодки становится неполноценным отдых горожан — владельцев садовых участков и дач, если рядом, по крайней мере, протекает речка с глубиной около полуметра. Гребные лодки нужны базам отдыха, туристским базам и пунктам проката на излюбленных рыболовами-любителями озерах. Именно для этого довольно широкого круга лиц, предпочитающих отдых на экологически чистых акваториях, и предназначен проект «Хариуса» — упрощенного варианта лодки «фофан».

Основные данные гребных лодок «Хариус» и типа «Фофан»
	«Хариус»	«Фофан»
Длина наибольшая, м	4,30	4,37
Длина по КВЛ, м	4,01	3,61
Ширина наибольшая, м	1,37	1,43
Ширина по КВЛ, м	1,00	1,09
Высота борта на миделе, м	0,48	0,48
Водоизмещение по КВЛ, м³	0,24	0,16
Масса корпуса, кг	90	75
Допустимая нагрузка, чел.	4	5
Примечание: КВЛ — конструктивная ватерлиния для обеих лодок при осадке 0,15 м

Обе лодки имеют одинаковые главные размерения и, хотя существенно различаются по обводам корпуса, практически идентичные ходовые качества, остойчивость и всхожесть на волну. Обводы «Хариуса» больше напоминают другую гребную лодку, в прошлом широко использовавшуюся для прибрежного морского рыболовного промысла, — дори. От дори предлагаемая лодка отличается меньшим наклоном форштевня и транца, большей длиной по килю, килеватым и более широким днищем.

Тестирование

В первую очередь лодку нужно проверить непосредственно на месте изготовления. Для этой процедуры судно вверх дном ставится на скамейку или на несколько табуретов. Затем в течение 10 минут на нее из шланга поливают водой. Чем дольше будет время такого теста, тем достовернее получится результат. Затем судно переворачивают и осматривают на наличие возможных протечек воды. Если такой тест лодка успешно прошла, то следующим этапом будет проверка ее уже непосредственно в водоеме. Для начала это делается на мелководье, глубина должна быть небольшой.

Если после спуска лодки в водоем протечек нет хотя бы в течение 40 минут, можно усложнять задачу

На большей глубине обращаем внимание на скорость плавательного средства и выдерживание различных нагрузок. Моторы с маленькой мощностью (до 5 лошадиных сил) рост нагрузок будут переносить намного хуже, чем более мощные

Тут важную роль сыграет длина лодки: чем длиннее она, тем лучше

В среднем такое судно должно выдерживать примерно 150 кг нагрузки. Обязательно пускаем лодку на глиссер, проверяем ее ход и положение относительно водной поверхности

Тут важную роль сыграет длина лодки: чем длиннее она, тем лучше. В среднем такое судно должно выдерживать примерно 150 кг нагрузки. Обязательно пускаем лодку на глиссер, проверяем ее ход и положение относительно водной поверхности.

Материал

Напоминать о том, что материал, из которого будет строиться фанерная лодка, должен быть качественным, не стоит. Сама фанера без сучков, клей только от проверенного производителя, пропитывающие жидкости тоже.

Весь список выглядит следующим образом:

• Листовая фанера 1,5-1,5 м., толщиной 5 мм., марки БС, БК или ФСФ.
• Несколько досок, лучше дубовых.
• Стеклоткань.
• Шпаклёвка.
• Водостойкий клей.
• Водостойкая пропитка для дерева или олифа.
• Водостойкая эмаль или масляная краска.
• Саморезы.
• Гвозди.
• Медная проволока.

При выборе фанеры необходимо внимательно осмотреть края, на предмет сколов и трещин на торцах. Надеяться на то, что можно будет отпилить пару сантиметров не стоит. Всё остальное можно легко и по вполне демократичной цене приобрести в любом строительном или хозяйственном магазине.

Как делаются самодельные лодки из фанеры?

Небольшое, устойчивое, способное поднимать на борт 2-3 человека и одновременно легкое судно, имеющее возможности хождения, как с помощью весел, так и мотора или паруса, вполне возможно, создать и без специальной подготовки, ибо лодки такого класса создать по плечу и новичкам. И именно для таких самоделок, применяющих самые простые инструменты и ограниченных в средствах, самым доступным материалом является фанера.

Прочный и одновременно легко поддающийся обработке как с помощью электрических, так и ручных инструментов фанера очень широко применяется не только в строительстве маломерных судов, но и вполне солидных морских яхт.

При этом для маломерного судна фанера как нельзя лучше может реализовать возможность установки лодочного мотора, способного развивать вполне приличные скорости.

Инструменты и материалы

Как ни странно, для самостоятельной постройки лодки самым необходимым условием является правильно подобранное помещение, в котором свободно можно расположить лодку, при этом обязательным условием является наличие вентиляции и при работе в холодную пору года отопления, способного поддерживать комфортную температур для работы и не допускать перепадов температуры воздуха.

При изготовлении чертежей понадобятся:

• чертежные принадлежности:
• карандаши;
• резинки;
• лекала;
• длинные металлические линейки и большие треугольники;
• рейсшина;
• картон и чертежная бумага;
• клей для бумаги;
• калькулятор;

В процессе постройки будут нужны:

• электрический лобзик;
• молоток;
• топор;
• струбцины (и скорее всего, очень много – как минимум 10 штук);
• кисти, шпатель металлический, шпатели резиновые;
• шуруповерт;
• рубанки ручные или электрорубанок;
• отвертки;
• стамески;
• степлер;
• пилы ручные и электрическая циркулярная пила;

В качестве материалов для изготовления рекомендуется:

• фанера стандартных размеров 1,5м *1,5м;
• доски – сосновые, дубовые:
• ткань для оклейки корпуса;
• шпаклевка для заделывания трещин и стыков листов;
• специальный водонепроницаемый клей;
• олифа натуральная или водоотталкивающая пропитка для дерева;
• краска масляная (в случае если владелец приверженец традиционного способа окраски корпуса) или специальная эмаль для корпусов суден;
• гвозди, шурупы, саморезы;
• металлическая полоса, металл для уключин и креплений;

Параметры будущей лодки

Оптимальными параметрами для лодки из фанеры толщиной 4-5 мм является:

1. общая длинна корпуса от носа до транца 4.5 метра;
2. ширина поверху в самом широком месте корпуса – 1,05 метра;
3. глубина лодки – 0.4 метра.

Из чего состоит лодка

Главным элементом каркаса лодки является киль – основание, на которое крепятся все остальные части корпуса.

Нос лодки, образуемый форштевнем, крепится с одной стороны, а в корме – ахтерштевень. Это элементы, отвечающие за продольную жесткость конструкции. Они могут быть как из цельного дерева, так и составными – склеенными отдельными частями, и закрепленные гвоздями или шурупами.

Изгибы корпуса и поперечные формы образуются благодаря шпангоутам – поперечным элементам корпуса, придающим ему дополнительную жесткость. Доски поверху форштевня и ахтерштевня, соединенная со шпангоутами по обеим сторонам образуют борта.

Полученный таким образом каркас обшивается поверху фанерой.

Внутри лодки делается настил – слань, он, выполняет роль нижней палубы для того, чтобы не становиться на днище лодки.

Лодки из фанеры под мотор

Лодки для использования мотора, принципиально не отличаются от тех, которые предназначены под весла или парус. Основное отличие здесь заключается в том, что для крепления двигателя видоизменена корма – у них установлена транцевая доска или транец из многослойной фанеры, способной выдержать крепление двигателя.

Отдельные более современные лодки могут иметь и другие элементы маломерных судов такого класса – кокпит, палубные стрингеры, боковые стрингеры. Для обеспечения плавучести в таких лодках предусматриваются герметичные ниши для заполнения пеной способные держать лодку на поверхности в случае опрокидывания.
