Как сделать ледобур из шуруповерта своими руками, видео пример

Шуруповерт и ледобур — как их соединить

Планируя сделать ледобур из шуруповерта, возникает вполне уместный вопрос о том, как соединить эти два устройства. Чтобы обеспечить передачу крутящего момента с патрона шуруповерта на насадку для бурения льда, понадобится использовать специальный переходник. Это металлический переходник, который можно купить или изготовить самостоятельно. Для изготовления такого переходника нужна цилиндрическая стальная заготовка, хвостовик которой необходимо заточить под шестигранник.

Размер шестигранника должен быть таким, чтобы он разместился внутри быстрозажимного патрона шуруповерта. Использовать цилиндрические хвостовики не рекомендуется, так как они при вращении бура могут проворачиваться в патроне.

Это интересно!Многие рыбаки жалуются на то, что бур выпадает из патрона после проделывания отверстия во льду. Чтобы этого не происходило, рекомендуется вместо быстрозажимного патрона использовать ключевой, который более надежен и эффективно удерживает хвостовик насадки. Чтобы переходник соединить с ледобуром, нужно воспользоваться резьбовым соединителем. Простой способ соединения — это сбоку насадки просверлить отверстие диаметром 6-8 мм, и нарезать резьбу. В эту резьбу ввинчивается болт, служащий в качестве прижима переходника, вставляемого внутрь ледобура. Итак, когда все нюансы по сооружению насадки для бурения льда под соответствующий инструмент выявлены, остается изготовить ее своими руками.

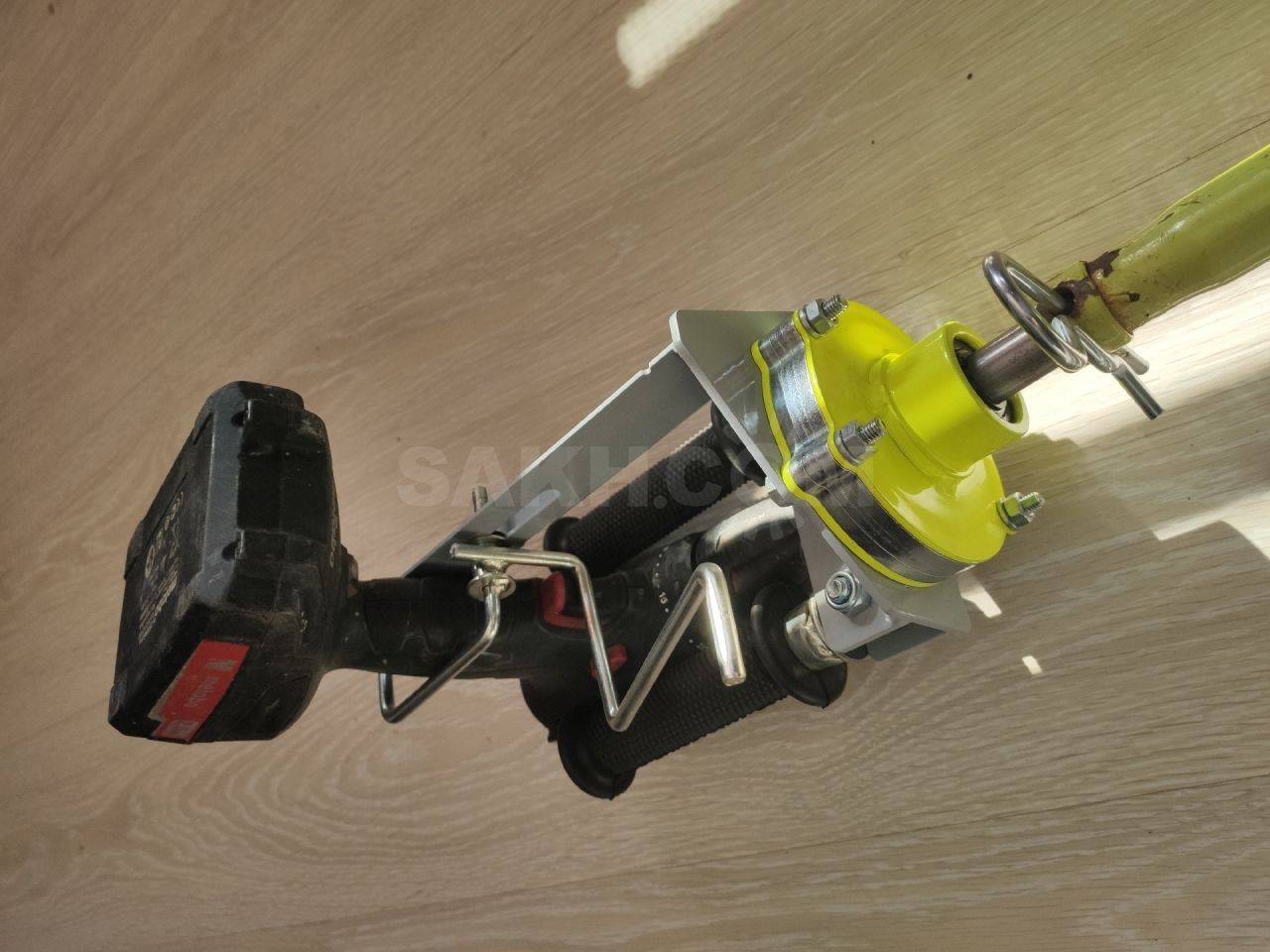

Как сделать переходник и адаптер под шуруповерт для ледобура своими руками?

С помощью адаптера можно достичь бурления необходимого количества лунок. Также такой аксессуар дает возможность соединить шуруповерт с буром.Переходник можно купить в магазине, а можно изготовить самостоятельно

Важно учитывать диаметры шуруповерт-адаптер-ледобур

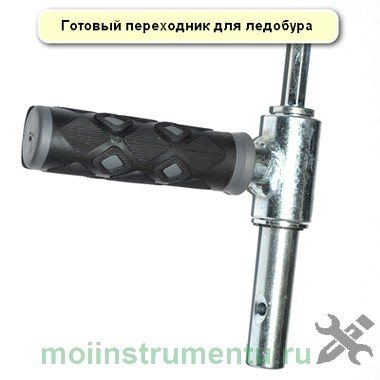

Шестигранная часть переходника зажимается в патроне шуруповерта. Можно использовать Г-образный шестигранный ключ. Это останавливает прокручивание шнека.

Цилиндрическая часть адаптера в процессе соединяется со шнеком. Для этого, используя сверло, просверливается отверстие в цилиндре. С помощью болта фиксируется к трубе шнека.

Также необходимо сделать ручку, которая позволит держать переходник и защитит от падения в воду винтовой части бура.

Большой размер червячной ленты позволит сверлить широкие лунки, но будет достаточно тяжелым. Диаметр 10-13 см дает возможность быстро сделать отверстие и ловить рыбу средних размеров. Наиболее распространенный вариант ледобура с такими параметрами.

Адаптер, имеющий параметры: диаметр цилиндра 18 мм, хвостовик с шестигранной формой, наличие упора подойдет для многих ручных ледобуров.

Правила ухода за рыбацким буром

Чтобы ледобур проработал максимально долго, за ним нужно правильно ухаживать. Основные правила:

После каждого применения вытирайте инструмент насухо

Процедура нужна изделиям с антикоррозийным покрытием и без него. Для хранения используйте специальный чехол, сшитый из плотной ткани и имеющий вентиляционные прорези

Летом бур нужно смазывать тонким слоем машинного масла, особое внимание уделяя ножкам. Нельзя сбивать лед и снег с ножей, чтобы не затуплять их

Регулярно смазывать испытывающие максимальные нагрузки части складной конструкции маслом для предотвращения заеданий. Сразу заменять расшатанные гайки после обнаружения дефекта. Закрашивать царапины во избежание коррозии защитного слоя.. В ходе сверления лунок равномерно распределяйте нагрузки, всегда берите в расчет параметры толщины льда, скорость вращения рабочей головки инструмента

Качество, скорость сверления во многом будут зависеть от модели шнека, технических параметров самого шуруповерта

В ходе сверления лунок равномерно распределяйте нагрузки, всегда берите в расчет параметры толщины льда, скорость вращения рабочей головки инструмента. Качество, скорость сверления во многом будут зависеть от модели шнека, технических параметров самого шуруповерта.

Дорогие агрегаты

К категории дорогих агрегатов относятся те модели, стоимость которых превышает 20 тыс. руб. Также они отличаются высокой мощностью и производительностью.

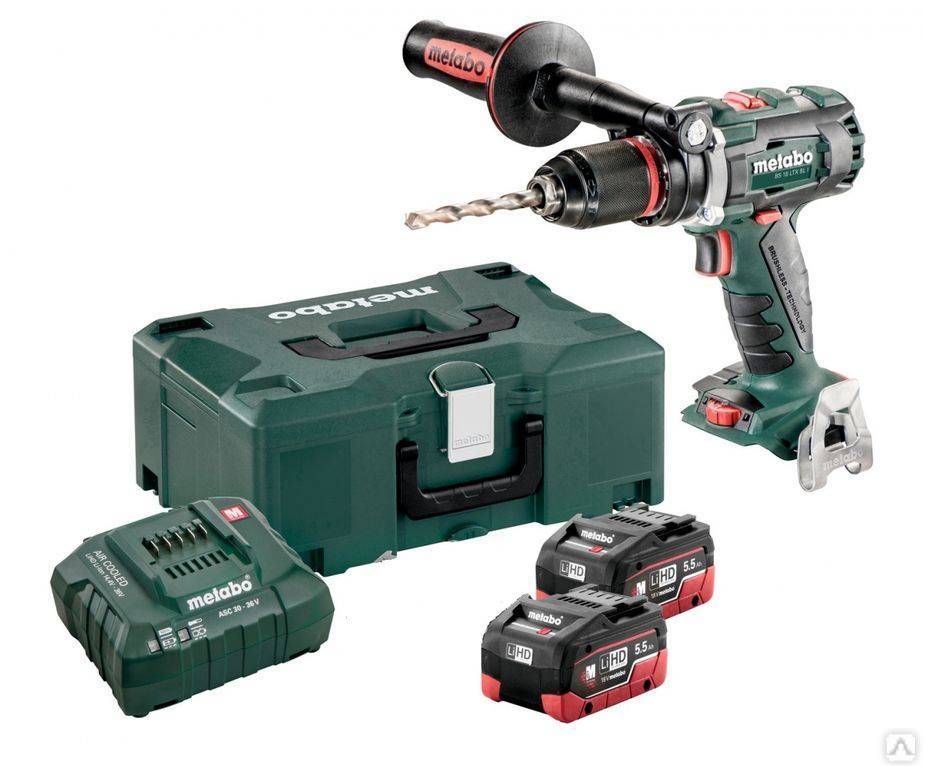

Metabo BS 18 LTX Impuls

Профессиональный агрегат, подходящий для совмещения с ледобуром, мощный аккумулятор, высокий крутящийся момент (110 Нм) делают его идеальным для работы при низких температурах. В наборе к самому шуруповерту идут кейс, три питательных элемента, каждый из которых имеет емкость 4 Ач, также прилагается зарядное устройство, предусмотрена защита от перегрузки. На приборе расположена боковая рукоять для удобства удержания и безопасности при работе.

~~Metabo BS 18 LTX Impuls~~ Достоинства:

высокое качество изделия;
долгий период эксплуатации;
наличие 3 элементов питания;
предусмотрена боковая рукоять;
защита от перегрузки;
мощный.

Недостатки:

тяжеловат.

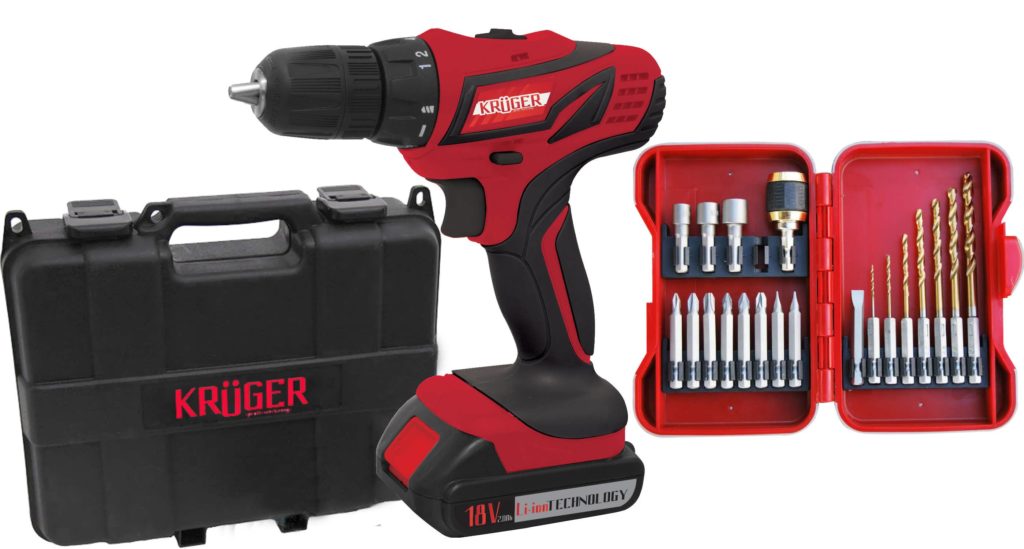

KRÜGER KD-18Li

Качественный шуруповерт немецкой компании Kruger, отличатся надежностью и прочностью, позволяет работать как в бытовых условиях, так и на улице. KRÜGER KD-18Li весит 2.1 кг, корпус оборудован подсветкой для удобства работы при плохом освещении. Прорезиненная рукоять модели удобно ложится в руку и сглаживает вибрации, не выскальзывая при работе. В набор включены два элемента питания, чемоданчик для перевозки и хранения, также есть зарядное и инструкция для пользования.

~~KRÜGER KD-18Li~~ Достоинства:

надежность;
безопасность;
комплектация;
быстрая зарядка;
удобство использования.

Недостатки:

не выявлены.

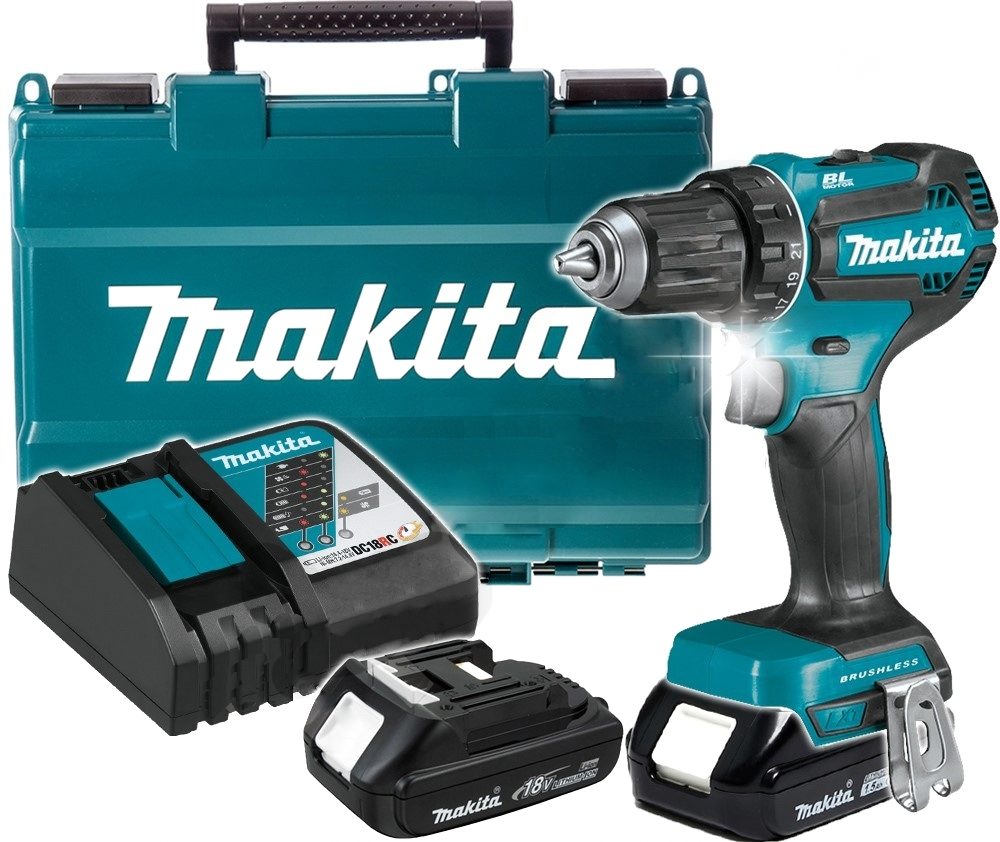

Makita DHP451RFE

Makita BHP451RFE производится с учетом всех требований и стандартов, конструкция продумана до мелочей и изготавливается из качественных и безопасных материалов. Ресурс элементов питания повышен и достигает 3 Ач, вес 2,2 кг, скорость вращательного момента достигает 80 Нм, все это позволяет брать конструкцию с собой на рыбалку в холодное время года и использовать для бурения лунок во льду, толщина которого может достигать до 1м. Тормозная система быстро останавливает работу двигателя, а наличие дополнительной рукояти обеспечивает дополнительную безопасность при работе. Три режима управления вращающимся моментом позволяют подобрать нужный в соответствии с материалом, с которым будет проводится работа. В наборе с основной частью предоставлены два питательных элемента с емкостью 3 Ач, кейс и зарядное.

~~Makita DHP451RFE~~ Достоинства:

мощность;
надежность;
безопасность;
наличие быстрой тормозной системы;
комплектация;
дополнительная рукоять.

Недостатки:

отсутствуют.

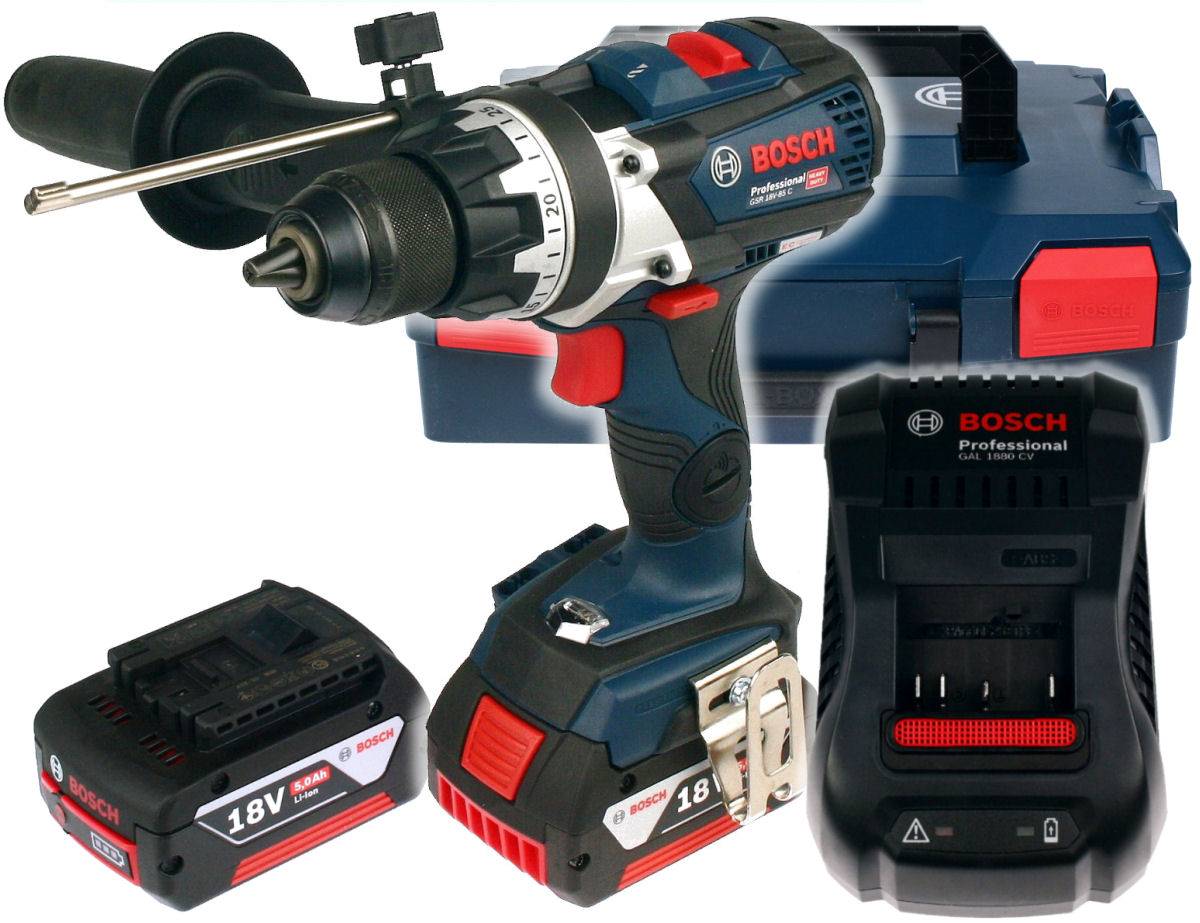

BOSCH GSR 18 VE-EC L-Boxx

Еще один агрегат от знаменитого бренда BOSCH, модель GSR 18 VE-EC относится к профессиональному инструменту. Агрегат имеет два скоростных режима, бесщеточный двигатель, у которого предусмотрена электронная защита от перегрузок и элементы питания емкостью в 4 Ач. На восстановление энергии батарей требуется 45 минут. Что касается комплектации инструмента, то совместно с самим шуруповертом идут два аккумулятора, устройство для зарядки, а также чемодан для хранения.

~~BOSCH GSR 18 VE-EC L-Boxx~~ Достоинства:

небольшой размер;
долгий период службы;
мощный и прочный;
не нагревается даже от длительной работы;
износоустойчивый;
быстро заряжается;
оснащен яркой подсветкой.

Недостатки:

высокая цена;
не очень прочная вторая рукоять.

Зимняя рыбалка — трудоемкий процесс, требующий не только терпения, но и сил, так как для того, чтобы добраться до водоема потребуется порубить или просверлить определенное количество лунок во льду. Любители зимней ловли придумали, как облегчить данный процесс, соединив механический бур с электрическим шуруповертом. Такая конструкция собирается с учетом характеристик электрического инструмента, что позволяет добиться высокой производительности при использовании.

Почему используется именно бензопила Урал

По своей надежности, степени производительности и простоте обслуживания бензопилы Урал смогут дать фору практически любой современной бензопиле. К основным узлам этой пилы относят привод с мотором и саму шину для резки, которые были изготовлены довольно качественно.

К ключевым факторам, позволившим народным умельцам делать из старых и временно ненужных бензопил Урал чудеса конструкторской мысли следует отнести:

довольно мощный и тяговитый двигатель;
незначительный вес и относительную компактность двигателя;
наличие способности длительное время работать под высокими нагрузками и в самых разных условиях;
грамотно продуманную и качественно реализованную конструкцию самой пилы, к примеру, муфты сцепления, не допускающей перегрузки, а также исключающую поломку основных узлов.

Все это в комплексе с универсальностью привода и смекалкой, позволяет народным умельцам самостоятельно создавать функциональные устройства различной направленности.

Это интересно: ТОП-8 самых популярных российских торговых марок бензопил: изучайте с нами

Правила ухода за инструментом

Какой бы ледобур на основе шуруповёрта ни был сделан, чтобы он проработал максимально долго, важно правильно ухаживать за ним. Для этого стоит придерживаться следующих правил:

После окончания рыбалки бур протирается сухой тряпкой, даже если есть защитный слой краски. Для хранения инструмента используется специальный чехол из плотных тканевых материалов со специальными отверстиями для вентиляции. При длительном хранении в летний период изделие смазывается моторным маслом. Никогда с режущей кромки не сбивается налипший лёд или снег

Это приведёт к быстрому износу ножей. Если используется составной бур из нескольких элементов, регулярно смазываются места стыков моторным маслом

В случае расшатывания креплений, важно незамедлительно устранить проблему, чтобы не допустить окончательной поломки инструмента. В местах, где появляются царапины, может образовываться ржавчина

Поэтому при обнаружении таких эффектов их закрашивают краской. При сверлении лунки важно равномерно распределять нагрузку. Это позволит не перегрузить шуруповёрт и избежать его поломки.

Это позволит не перегрузить шуруповёрт и избежать его поломки.

Как видно, изготовление ледобура своими руками достаточно простой процесс. Главное, грамотно подобрать переходник, шуруповёрт и режущую часть изделия. Соединив все компоненты в единую конструкцию, получится незаменимый помощник на зимней рыбалке. Такой инструмент позволит просверлить лунку во льду любой толщины за несколько минут.

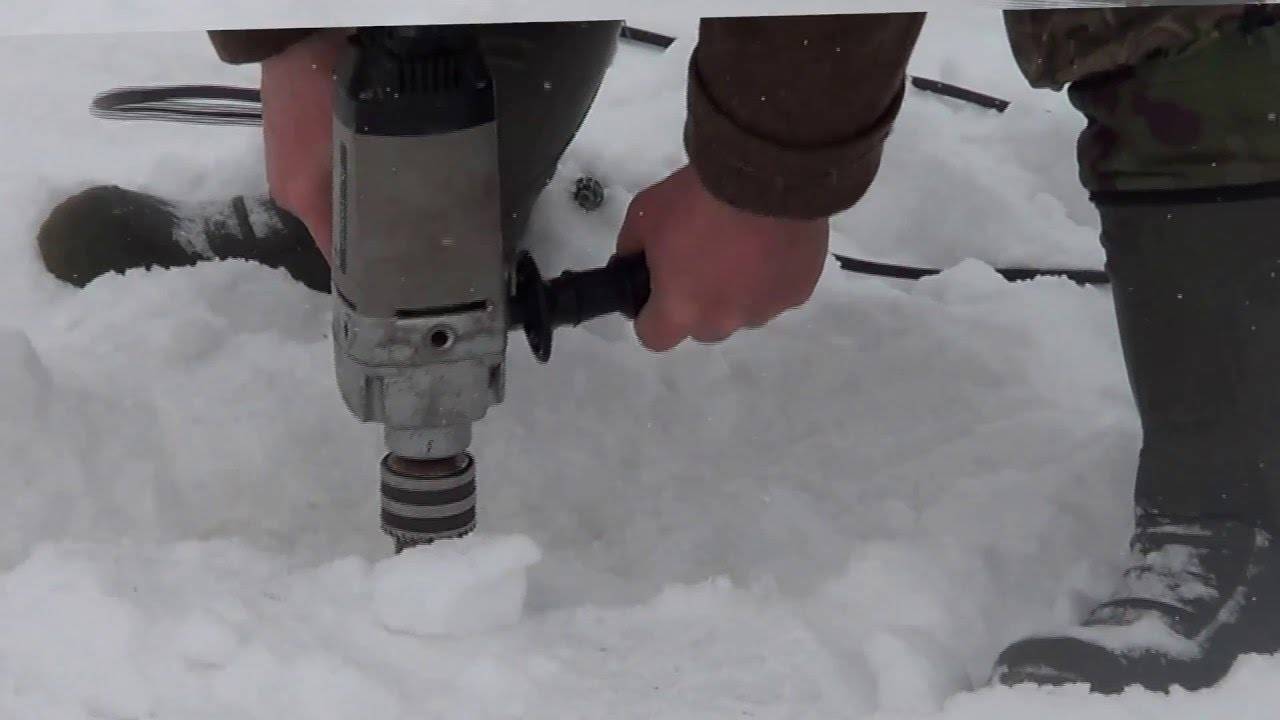

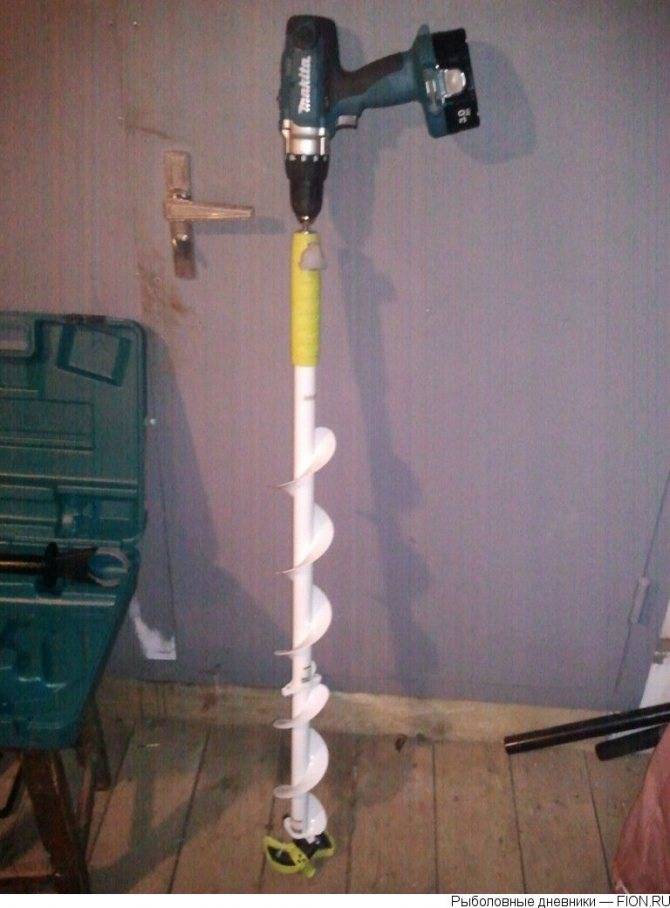

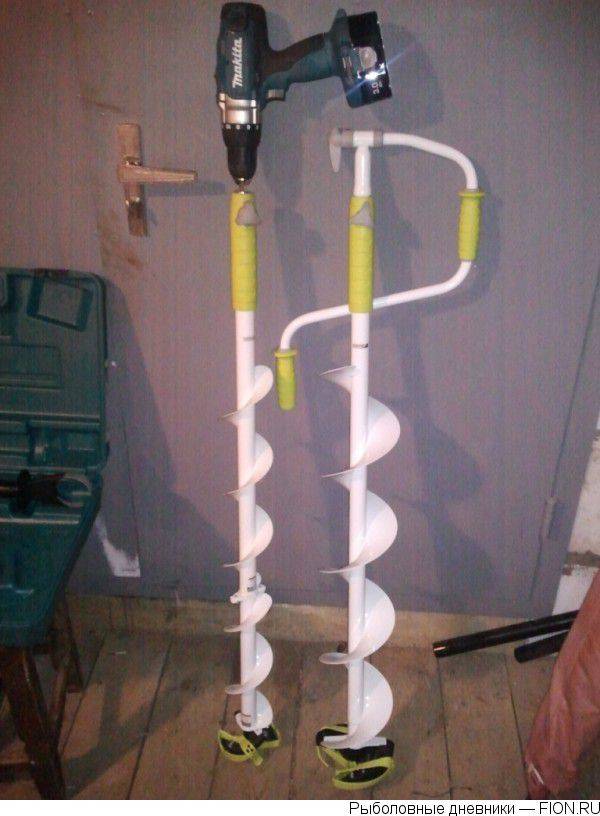

Ледобур из шуруповерта

Вам нужно пробурить много лунок во льду, средняя толщина которого более пятидесяти сантиметров? Самодельный ледобур под шуруповерт быстро и качественно пробурит лёд, толщина которого даже больше. Для этого нужно приготовить шуруповёрт, шнек, и, конечно же, насадку.

Подбирая шуруповерт для ледобура, в первую очередь стоит обратить внимание на АКБ: лучше чтоб она была никель-кадмиевой. Если у вас имеется ещё аккумулятор — не забудьте прихватить его с собой, лишним он не будет

Плюсы в работе ледобура под шуруповёрт:

Усовершенствование ледобура не требует от вас много времени, нервов и сил. Всё довольно просто, быстро и легко.
Экономично – улучшение ледобура будет стоить намного дешевле, чем приобретение автоматического.
Минимальное колличество инструментов необходимо для работы.
Удовлетворение – ничто не может быть лучше, чем создание такого шедевра своими руками.

Материал для модернизации ледобура:

Шуруповерт.
Ручной ледобур – советуют использовать марки из Швеции, или же отечественный инструмент.
Переходник.

Переходник рыбак может купить в любом специализированном магазине, только если ледобур является детищем фирмы «Mora»

Важно верно выбрать конструкцию хвостовика переходника для сведения к минимуму возможность холостого прокручивания шнека

Элемент должен быть шестигранной формы на конце. Если поездка на рыбалку запланирована в лютый холод, нужно заведомо купить шланг, который во время бурения сильно увеличивает характеристики ледобура, а именно — длину бурения.

Какой ледобур выбрать под шуруповёрт

Для самостоятельного изготовления ледобура с шуруповёртом подойдёт большинство ручных моделей со съёмной ручкой или отдельные шнеки. Некоторые модели импортных производителей приспособлены для соединения с электроинструментом: например, изделия шведского завода MORA. В качестве достойной бюджетной альтернативы подойдут шнеки отечественной марки ТОНАР

, предназначенные для автоматического бурения. Модели этой марки представлены покупателям на страницах каталога интернет магазина «Трофей». Шнек ледобура ICEBERG-130(R) v3.0 (правое вращение) под мотобур Тонар 3935 руб за 1 шт. Шнек под мотобур MOTOSHTORM 130(R) правое вращение Тонар 2240 руб за 1 шт. Шнек ледобура ICEBERG-110(R) v3.0 (правое вращение) под мотобур Тонар 3460 руб за 1 шт. Шнек к Торнадо-150 Тонар 2340 руб за 1 шт. Шнек под мотобур MOTOSHTORM 150(R) правое вращение Тонар 2535 руб за 1 шт. Шнек к Торнадо-130 Тонар 2210 руб за 1 шт. Шнек под мотобур MOTOSHTORM 180(R) правое вращение Тонар 2795 руб за 1 шт. Шнек к Торнадо-180 Тонар 2470 руб за 1 шт. Шнек к ЛР-180 Тонар 2600 руб за 1 шт. Шнек к ЛР-150Т Тонар 2860 руб за 1 шт. Шнек к ЛР-130Т Тонар 2630 руб за 1 шт. Шнек к ЛР-130 Тонар 1855 руб за 1 шт. Шнек к ЛР-150 Тонар 2195 руб за 1 шт. Опытные рыбаки советуют брать инструмент правого вращения, чтобы гайка патрона не раскручивалась во время бурения. Шнеками с левосторонним вращением можно бурить на реверсе, но насколько хватит шуруповёрта в таком режиме – неизвестно.

Оптимальная длина бура для шуруповёрта – 100-130 см, для бурения более толстого льда можно приобрести удлиняющую насадку на ледобур. Покупать шнек большого размера нецелесообразно – он увеличивает нагрузку на инструмент и быстро выводит его из строя.

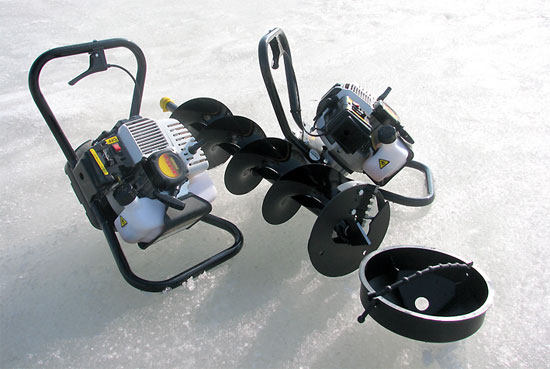

Самодельный бензиновый ледобур

Особо умелые рыболовы нашли второе применение бензопилам. Летом они используют инструмент по прямому назначению, заготавливая дрова для костра, а зимой при помощи специального адаптера к пиле монтируется шнек ледобура. Подобное усовершенствование позволяет быстро делать лунки даже в толстом слое льда.

Для создания самодельного мотоледобура подойдет любая бензопила. Удобно работать со старыми советскими моделями, которые необходимо держать двумя руками. Главное, чтобы инструмент хорошо заводился в холодную погоду. При использовании современных китайских пил или фирменных изделий (Stihl или Husqvarna) придется изобретать адаптер с ручкой.

Основной проблемой при стыковке высокоскоростной бензопилы и шнека ледобура является снижение оборотов за счет установки понижающего редуктора. С одной стороны редуктор должен присоединяться к основанию пилы, а с другой в него входит шнек и надежно там фиксируется. Здесь лучше срисовать адаптер с уже испытанной модели, а затем заказать его изготовление на металлообрабатывающем заводе. Каждой пиле потребуется небольшая, но важная доработка.

Используя электрические и бензиновые устройства, они сделали моторизированные ледобуры. Ценность таких изделий заключается не только в быстром образовании отверстий во льду. Эти же приборы могут после незначительных манипуляций выполнять свои прямые обязанности по распиловке дров или закручиванию саморезов.

Разновидности и характеристики мотобуров

Для подледного лова используются буры с ручным и моторным приводами. Часто их изготавливают самостоятельно под свой рост и выбирая сторону вращения. Изготовить ледобур своими руками сложно, но возможно. Для этого необходимы навыки работы со сваркой, а также потребуется помощь токаря.

Самостоятельно сделанный бур должен соответствовать следующим характеристикам:

иметь небольшой вес;
быть разборным;
быть выполненным из качественного материала;
иметь привод, соответствующий диаметру шнека.

При изготовлении ледоруба из бензопилы своими руками схему соединения двигателя и шнека выполняют с использованием понижающего редуктора. Чаще всего используют механическую часть тихоходной электрической дрели.

Лопатка

Изготовить самодельный бур-лопатку несложно. Он состоит из коловорота со штырем, в нижней части которого приварен режущий наконечник, выполненный в виде лопатки или ложки. Затачивается только одна сторона в зависимости от направления вращения инструмента. Таким буром для рыбалки зимой можно сверлить лед толщиной до 30 см.

Кольцевой

Сейчас этот вид буров несправедливо забыт и почти не используется. Представляет собой кольцо с наружным диаметром 130 мм и внутренним — 80 мм. Режущая зубчатая кромка выбирает лед только по форме кольца, а внутри остается ледяной цилиндр. Бур центрируется треугольным буртом, который находится на подошве рабочей части. Благодаря эксцентрично расположенной ручке усилие равномерно распределяется на обе руки. При работе не слышно характерного шума, как у других ледобуров.

Недостатком кольцевого бура является отсутствие устройства для удаления ледяной крошки.

Рамочный

Эта простая конструкция представляет собой трубу, в нижней части которой под углом 30° приваривается 2 удерживающих прутка находящихся с противоположных сторон стержня. Нижние части соединяются с трубой пластинами, в которых сделаны отверстия для крепления режущих элементов. Правильная заточка кромок и их расположение должны обеспечить оптимальный угол атаки для равномерного распределения усилий при сверлении лунки.

При подледной ловле рыболовные снасти, в т. ч. и жерлицы, могут оказаться крайне эффективными. Если подготовить достаточное количество лунок, то можно надеяться на хороший улов. Однако рамочным буром, не имеющим устройства для удаления шуги, сделать это будет непросто.

Шнековый

Самый распространенный вид ледобура. Изготовить его самостоятельно под силу не каждому. Для этого необходимы соответствующие навыки. Бур состоит из штока, изготовленного из трубы, к которому приварена лента шнека. Для самоделки потребуется вырезать несколько металлических колец и разогнуть их в виде лопастей. Детали привариваются к штоку и последовательно соединяются между собой сваркой.

Режущую головку можно сделать съемной или приварить ее части к трубе. Количество ножей влияет на скорость сверления, но вместе с тем повышаются прилагаемые усилия. Правильная заточка режущей кромки облегчает процесс сверления.

Шнековая часть ледобура соединяется с коловоротом или механическим приводом с помощью переходника, который упрощает разборку инструмента для транспортировки.

Выбираем правильно шуруповерт для ледобура

Для сверления отверстий во льду требуется соответствующий инструмент. В качестве такового используется шуруповерт. Он имеет такие достоинства:

Автономность, что реализуется за счет применения съемных аккумуляторов
Небольшой вес, что очень удобно, если отправляться на рыбалку пешком
Простота применения — устройство не нужно заводить, заправлять или настраивать, как например, бензопилу
Надежность — если выбрать правильно инструмент для работы, то не будет никаких проблем с его применением
Бесшумность работы — если сравнить с бензопилой, то разница в звуке работы мотора существенная, а, как вы понимаете, на рыбалке нужна тишина

К выбору шуруповерта нужен соответствующий подход. Для ледобура понадобится электроинструмент, удовлетворяющий следующим требованиям:

Мощность — чем выше мощность инструмента, тем лучше. Величина мощности зависит от напряжения, и чем оно выше, тем более выносливым является устройство. Для ледобура специалисты советуют выбирать шуруповерты, которые работают от аккумуляторов с напряжением 18В и выше. Если воспользоваться прибором, который имеет напряжение 9В или 12В, то с высокой вероятностью в приборе быстро из строя выйдет электромотор
Крутящий момент — чем больше значение, тем лучше. Минимальным показателем считается значение в 50 Нм, а для нормальной работы, лучше брать шуруповерты, которые имеют крутящий момент со значением в 80-90 Нм
Частота вращения патрона — скорость вращения патрона должна быть небольшой, поэтому при наличии регулятора, производить сверлильные работы ледобуром следует на первой скорости. Частота вращения патрона на первой скорости составляет от 300 до 500 оборотов в минуту, чего вполне достаточно, чтобы проделать отверстие ледобуром. Если частота вращения высокая, то понадобится сделать или купить дополнительный планетарный редуктор для понижения оборотов вращения ледобура. Чем меньше скорость, тем выше момент, а значит и эффективнее работа инструмента. Использование понижающего редуктора позволяет применять электроинструмент в паре с буром для бурения грунта. Пример использования шуруповерта для сверления грунта, показан на видео в конце материала
Наличие рукоятки — обычно такие рукоятки присутствуют на дрелях и перфораторах, но дорогие модели шуруповертов, которые также можно использовать для сверления отверстий, имеют в комплектации дополнительную рукоятку. С такой рукояткой удобно работать с ледобуром, который имеет вес, превышающий массу инструмента в несколько раз

Конечно, лучше брать инструмент с металл-гидридными аккумуляторами, так как они более долговечны и надежны, однако с задачей бурения льда справятся и никель-кадмиевые, но с разновидностями АКБ на шуруповертах, познакомимся далее.

Самостоятельное изготовление ледобура

Многие рыболовы занимаются самостоятельным изготовлением рыболовных принадлежностей и ледобур, не является исключением.

Все же, купить готовый инструмент не каждый сможет, а тем более механизированный. Чтобы его сделать, понадобятся следующие запчасти:

Металлическая труба соответствующего диаметра.
Металлические пластины для производства шнека.
Подготовить ножи из качественной стали.
Соединить все элементы в одну конструкцию с помощью сварки и зачистить шлифмашинкой.
Покрасить готовый инструмент.

В процессе работы может потребоваться токарный станок или обращение к токарю.

На качество сверления оказывают влияние:

Закалка лезвий. Современные модели ледобуров характеризуются твердостью лезвий в диапазоне от 30-ти до 70-ти единиц.
Точность изготовления ножей. Ножи должны иметь два режущих края. Правильная заточка позволяет очень быстро сверлить лед.

Материал для изготовления ножей

В основном используется сталь Р18, хотя существуют и аналоги

Следует обращать внимание на твердость материала, форму и качество заточки.
Покрытие нитридом титана. Подобные лезвия служат очень долго. Величина в 75 единиц указывает на высокую износостойкость.

Величина в 75 единиц указывает на высокую износостойкость.

Рыбаки пользуются двумя вариантами изготовления подобного инструмента. Использование шуруповерта позволяет улучшить его эксплуатационные характеристики за счет скорости сверления.
