Якорь для лодки ПВХ

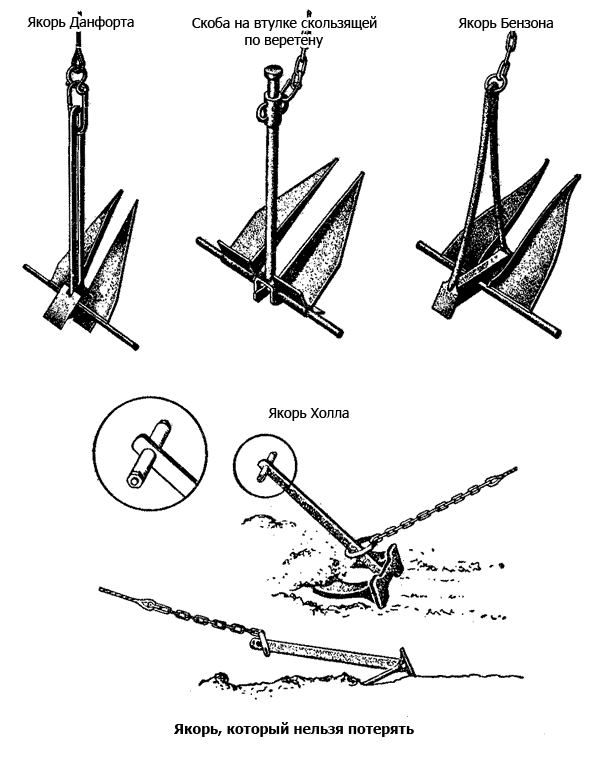

Якорь Холла

В 1988 году англичанином Холлом был запатентован якорь, названный его именем. Этот якорь тоже считается флотским ветераном, только бесштоковым. Конструкция состоит из веретена и двух лап, отлитых вместе с коробкой.

Лапы в этой конструкции необычны: имеют плоскую форму, качаются и могут поворачиваться на оси.

Коробка и лапы утяжелены приливами с утолщениями в виде лопаток. Их задача – поворачивать лапы, заставляя их уходить в грунт на глубину, которая может в 4 раза превышать длину самих лап

Это особенно важно, если грунт слабый и необходимо сильно заглубиться, чтобы достичь прочного основания

Неоспоримыми плюсами якоря Холла считаются достаточно большая держащая сила, быстрая отдача (его можно отдавать на ходу, причём, такой способ отдачи даже помогает максимально заглубить лапы) и удобная уборка в клюз.

На мелководье он не опасен для других судов, так как лапы плашмя лежат на грунте, запутывание якорной цепи или каната вокруг лап исключено.

К минусам конструкции относят ненадежность крепления якоря на разнородном по составу грунте при возникновении вращающего момента или во время стоянки на открытом рейде при изменении направления ветра или сильном течении, когда якорь начинает ползти рывками. В этом случае при сильном рывке якорь выскакивает из грунта, а затем вновь углубляется благодаря лопатам, которые успевают нагрести бугор из грунта. Это объясняется слишком большим расстоянием между лапами. Кроме того, шарнирную коробку может заклинивать, когда в неё набирается песок или мелкая галька.

При втягивании в клюз при уборке якоря лапы не всегда могут самостоятельно принять необходимое положение из-за не очень удачного расположения центра тяжести.

Материал для изготовления фала

Фал должен соответствовать массе используемого груза, поэтому первоначально нужно определить необходимый диаметр сечения. Самые легкие грузы можно оснащать веревкой 5 мм сечением, однако, такой диаметр может оказаться слабоватым в случае глухого зацепа. Обычно берутся шнуры 7-15 мм, которые выдерживают вес 10 кг + прочие силы, воздействующие на якорь.

Материал фала может быть каким угодно, но современное производство синтетических материалов позволяет приобретать весьма стойкие к различного рода повреждениям веревки

При выборе важно внимательно посмотреть срез, чтобы плетение было крепким и сплошным – плохо сплетенные жгуты не выдержат заявленный вес при чуть большей нагрузке, если, к примеру, придется дергать якорь из ила

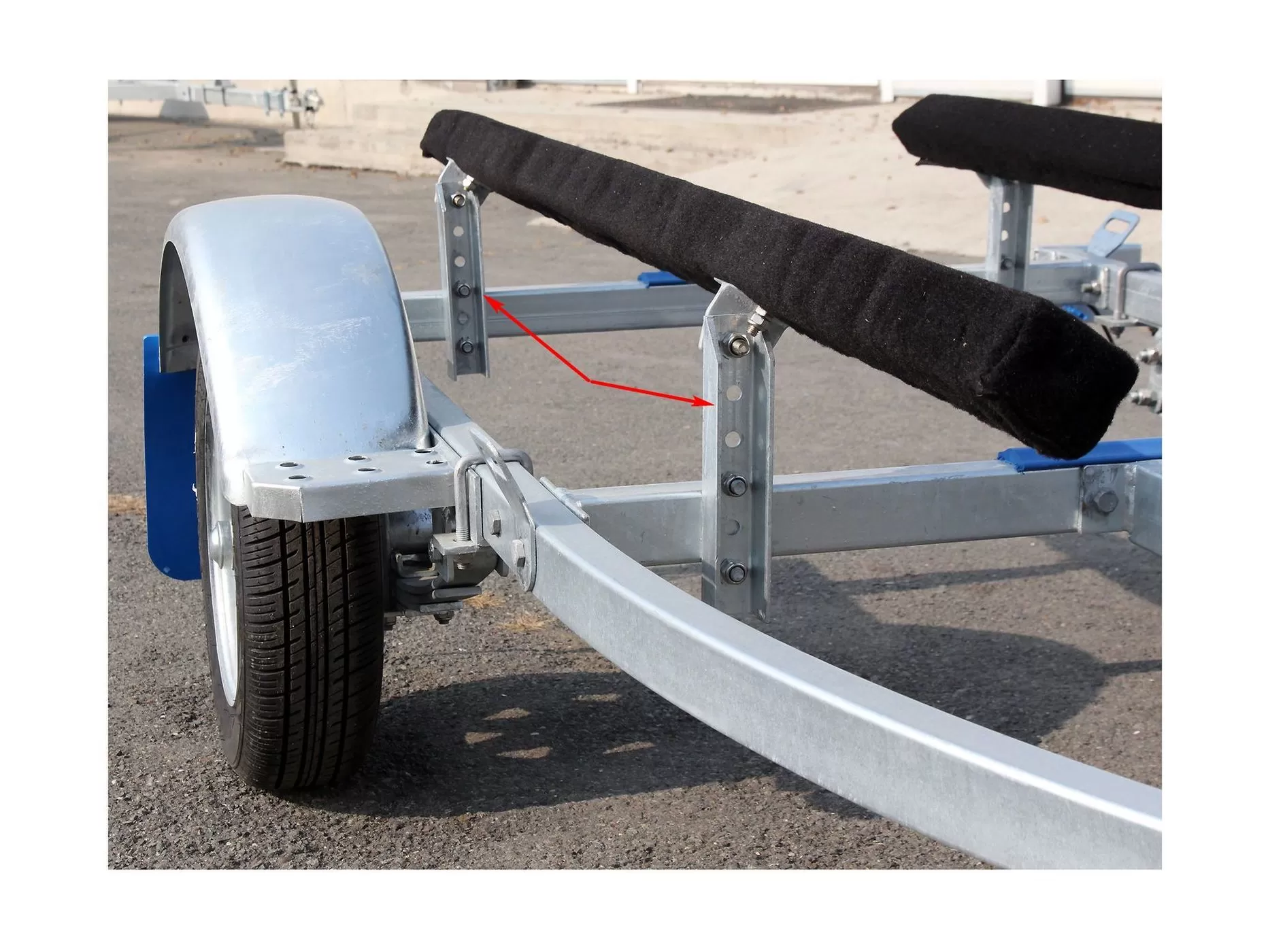

Что такое ложементы для перевозки лодки

Итак, что представляют собой ложементы для лодки в бортовой прицеп? Это специализированное оборудование для перевозки надувной плоскодонной лодки ПВХ на багажнике с низким тентом на борту.

Внешние данные:

• два деревянных бруска;
• обтяжка ковролином по вертикали;
• болты крепления.

На каждый такой крепыш нужно 3 пары болтов, пластины и гайки. Они предоставляются в комплекте при покупке. А вот багажник и ремни придется докупать дополнительно.

Длина обычно варьируется — в среднем размер достигает 250 см.

Ложементы на прицеп для лодки ПВХ.

Классификация прицепного транспорта:

• Одноосный — для транспортировки средств 1,5 т и 6 м в длину. У них есть сцепные элементы, стоп-сигналы.
• Двухосный — для перевозки средств 2,5 т и 8,5 м в длину. Имеют 2 оси для равномерного движения.
• Трехосные — для груза в 3 т и длиной 9 м. Скорость передвижения не ограничена.
• Тормозные. Их вес — 7,5 т. Есть специальные лебедки и ход для торможения.
• Безтормозные — малогабаритные конструкции.

Основные требования: максимальный вес груза до 750 кг, масса ложементов при этом до 17 кг; размеры упаковки в сантиметрах 261*14*13, а базовый материал покрытия — оцинкованная сталь.

Ложементы позволяют транспортировать лодку таким образом, чтобы не вредить ее дну, не царапать обшивку.

Как сделать якорь для лодки ПВХ своими руками чертежи и фото

Ловить без якоря в условиях течения, даже самого слабого, просто невозможно. Некоторые могут подумать, что на водоеме без течения можно отлично рыбачить без якоря, но это вовсе не так. Практически на всех водоемах есть подводное течение, бывают редкие исключения.

Также выбраться на рыбалку в безветренную погоду иногда просто нереально, поэтому иметь с собой якорь для лодки ПВХ обязательно. Рыбак, оснащенный якорем может решить гораздо больше задач на водоеме. А учитывая тот факт, что сделать якорь самостоятельно не очень сложно, то недооценивать его не стоит.

Есть несколько видов якорей, которые пользуются наибольшей популярностью у рыбаков:

• Модель якоря Холла.
• Всем известный якорь-кошка.
• Нашумевший якорь-Курбатова.
• Якорь напоминающий по форме грибок.
• Универсальный якорь Денфорта, который подходит для рыбалки в любом водоеме.

У каждого вида якорей существуют свои недостатки, но большая часть из них перекрывается наличием преимуществ. Для того, чтобы детальнее разобраться со всеми плюсами и минусами стоит подробнее рассмотреть процесс изготовления каждого типа якоря.

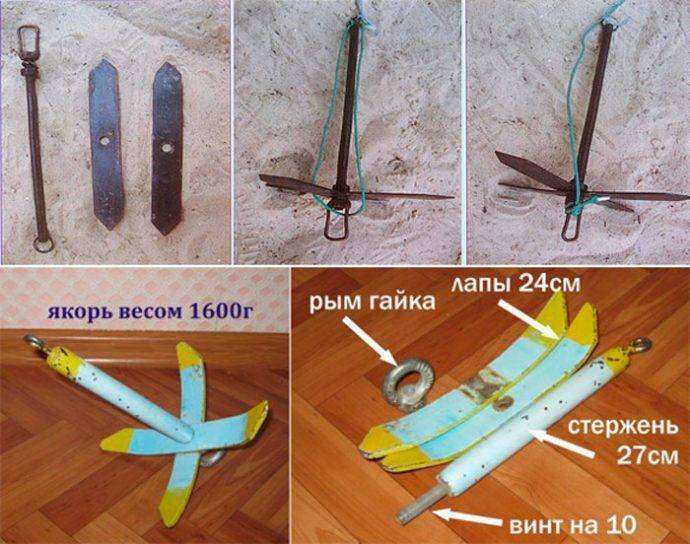

Простая модель разборного якоря

Для того, чтобы сделать такой якорь для лодки ПВХ своими руками вам потребуются некоторые детали:

• Отрезок металлической трубы диаметром 2.5 сантиметра и длиной порядка 27 сантиметров;
• Гайка и втулка;
• Два меньших отрезка металла и два больших;
• Два металлических кольца;
• Свинец – около 2 килограмм.

Процесс сборки простой модели разборного якоря выглядит следующим образом:

1. Необходимо закрепить втулку на конце трубы.
2. Четыре металлических отрезка будут отыгрывать роль лап якоря.
3. Всю конструкцию необходимо зафиксировать с помощью гайки.
4. Внутрь трубки необходимо залить нагретый свинец (требуется для увеличения веса).

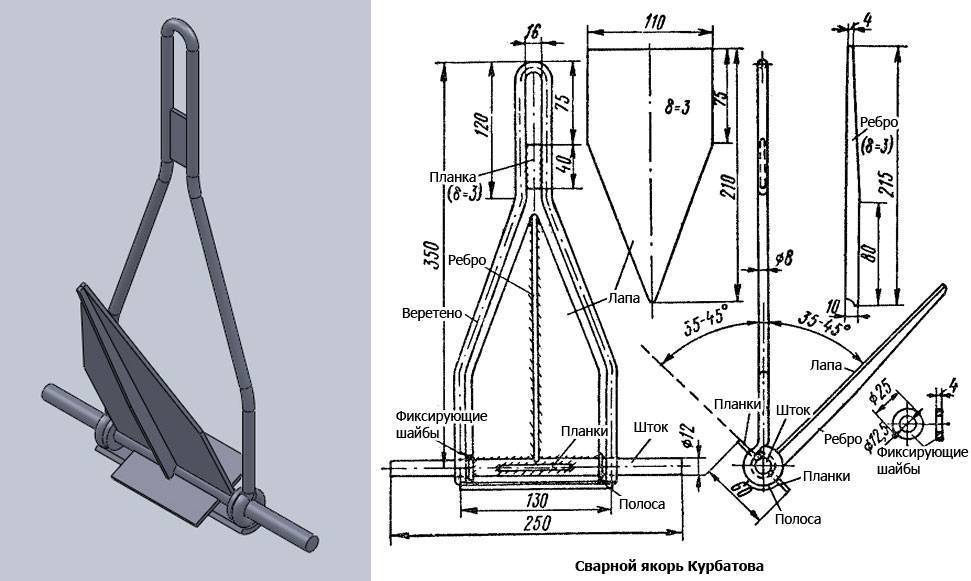

Сварной якорь Курбатова

Для изготовления такого якоря потребуется меньшее число деталей, только рыболов должен иметь минимальные знания и навыки работы со сварочным аппаратом. Из-за сварной конструкции процесс сборки значительно упрощается, а количество деталей уменьшается.

Перечень необходимых деталей выглядит следующим образом:

• Стальной прут;
• Проволока из стали;
• Небольшие отрезки металла.

Процесс изготовления выглядит очень просто и все размеры указаны на схеме:

1. Согните из стальной проволоки фигуру похожую на веретено.
2. Приварите остальные детали к полученной конструкции.
3. Якорь будет удерживаться на дне за счет веса отрезков металла.

Якорь-кошка

Для надувных лодок этот тип якоря считается оптимальным и будет служить вам отлично. Основным преимуществом такого якоря является его компактность, ведь в сложенном состоянии вся конструкция займет минимальное пространство внутри лодки.

Небольшой вес якоря имеет свои преимущества при транспортировке, но на сильном течении и при высокой скорости ветра придется добавить конструкции веса. Лапы фиксируются к веретену согнутому из тонкого металла, либо толстой стальной проволоки. Можно изменить их расположение несколькими простыми движениями.

Пирамидальный якорь

Этот тип якоря получил свое название из-за того что для его изготовления придется сделать конструкцию в форме пирамидки. Чаще всего рыбаки применяют для изготовления листовой металл. В эту форму необходимо залить свинец, для придания конструкции дополнительного веса.

Для обеспечения комфортного крепления якоря необходимо вставить кусок проволоки до того момента, как свинец остынет. Это позволит проволоке прочно закрепиться в якоре к моменту остывания свинца и надежность такой конструкции будет весьма большой.

Есть иной способ изготовления такого якоря без применения свинца. Вам потребуется закрепить металлические пластины так, чтобы образовалась пирамида (размер пластин должен быть разным). Это очень удобный способ, так как вы можете добавлять и удалять пластины увеличивая или уменьшая массу изделия.

Для быстрой замены пластин и изменения их количества необходимо просверлить в каждой по сквозному отверстию, а вместо проволоки вставить шпильку. Такая конструкция надежно фиксируется с помощью гаек. Пластины необходимо набирать по возрастанию, то есть чтобы самая большая была вверху.

Морские, рыбацкие и прочие узлы — описание и способы вязки

Технический прогресс на флоте свел к минимуму потребность во всевозможных узлах, но тем не менее морской узел жив.

Именно в надежности и легкости развязывания (отдачи) и состоит главное достоинство морского узла. Но следует, помнить, что каждый узел хорош лишь на «своем месте»: поэтому надо не только научиться вязать основные узлы, но и разобраться — когда и где их следует применять!

Плавание на любом катере или лодке начинается с узла на швартовом конце. Любому водкомоторнику приходится завязывать страховочный трос на моторе, вставать на якорь, принимать буксирный конец, привязывать кранцы или пиво для опускания его за борт — чтобы оно охладилось.

Простой полуштык

— является самым простым из незатягивающихся узлов и находит широкое применение в морском деле. Простой полуштык служит завершающим элементом многих узлов. Ходовой конец троса обнесится вокруг предмета, к которому надо привязать трос, потом вокруг коренного конца троса и пропускается в образовавшуюся петлю.

После этого ходовой конец троса крепится схваткой к коренному концу. Завязанный таким образом узел надежно выдерживает сильную тягу. Он может передвинуться к предмету, но никогда не затянется.

Простой полуштык применяется для соединения двух тросов «чужими» и «своими» концами.

Простой штык

— два одинаковых полуштыка составляют узел, который моряки называют простым штыком.

На рисунке показан широко применяемый в морском деле незатягивающийся узел — один из самых простых и надежных узлов для крепления швартовов за причальные кнехты, битенги, пушки и палы.

У такого штыка его ходовой конец как после первой, так и после второй калышек должен выходить одинаково над или под своим концом. У перевернутого, т. е. неправильно завязанного простого штыка (рис. б), ходовой конец после второй калышки идет в противоположную сторону, не так, как после первой.

Основное применение простого штыка на флоте — это закрепление швартовных концов за причальные приспособления, крепление лопарей оттяжек грузовых стрел за обухи и рымы, крепление грузового шкентеля к поднимаемому грузу.

• Максимальное число полуштыков в подобном узле при любых обстоятельствах не должно превышать трех, так как этого вполне достаточно и прочность узла в целом при большем числе полуштыков не повысится.
• Моряки нередко применяют два простых штыка для временного соединения двух швартовов, кабельтовых и перлиней.
• На берегу этот узел можно применять во всех случаях, когда трос необходимо временно прикрепить к какому-нибудь предмету для сильной тяги, например за крюк при буксировке автомобиля.

Как выбрать

Поставленным вопросом интересуются владельцы легких надувных лодок ПВХ. От правильного выбора многое зависит. Каждый понимает, что ориентироваться только на массу и габариты якоря нельзя, особенно в условиях ограниченного пространства судна. Можно предложить два элементарных правила, в которых учтены все необходимые параметры.

В качестве ориентира выбирается максимальная масса груза, который способна выдержать лодка. Согласно первому правилу определяется масса якоря. Она напрямую зависит от водоизмещения конкретной модели лодки.

Значение массы примерно составляет 10% процентов от массы груза. Например, если лодка вместе с грузом имеет массу 250 кг, то масса якоря будет составлять минимум 2,5 кг.

Первое правило сформулировано для пайольных лодок.

Подбор якоря для лодки НДНД производится по второму правилу. Здесь уже определяющее значение имеет длина лодки.

Масса якоря в килограммах составляет сотую часть от длины, выраженной в сантиметрах. Например, для трехметрового судна НДНД понадобится устройство с массой в 3 кг.

Теперь добавим «ложку дегтя». Дело в том, что приведенные расчеты весьма условны. Действительно, масса якоря – это только один, но не единственный фактор. Удерживающая сила зависит от типа донного грунта и формы якоря. В песчаном грунте устройство стопорения вязнет лучше, поэтому пользуются простым соотношением: на метр лодки приходится 1 кг груза. Следует уточнить, что подобное соотношение справедливо именно для якоря, имеющего классическую форму.

Используя другой груз (камень, железную болванку, кусок рельса), придется массу увеличить аж в 5 раз. Каменистое дно не позволит укрепиться якорю, какой бы массой он ни обладал.

Подводя итог, можно определить перечень вопросов, на которые каждый покупатель должен ответить.

• Какой тип дна в водоеме?
• Присутствует ли течение?
• Имеется ли тенденция к постоянному течению воздушных масс (дует ли ветер)?

Уже указанных данных достаточно, что универсального устройства даже для конкретной лодки подобрать невозможно. Учитывая одни факторы, придется пренебрегать другими.

Какими бывают самодельные якоря?

На данный момент применяются различные модели самодельных якорей для пвх лодок наиболее востребованными можно выделить такие разновидности:

• Курбатова якорь.
• Грибовидной конструкции.
• Классический «адмиралтейский»
• Разработка Дэнфорта.
• Так называемый «якорь-кошка».

Грибовидный — или как их ещё называют, зонтообразные якоря начали применять в середине 19 века с целью надёжного и длительного крепления различных плавательных средств.

Широкое применение нашёл в районах с большим уровнем приливно-отливных течений или сильных ветров. При большей массе демонстрирует отличные удерживающие показатели.

Коэффициент удержания варьируется от шести то десяти в зависимости от массы.

Принадлежит к типу безрогих якорей. Материалом для изготовления служит чугун или железобетон в случае для больших конструкций.

Нижняя часть изготовляется с выемкой для лучшего засасывания.

Предусматривается изготовление воздухоотводящих каналов для улучшения показателей. Минимальный вес данного вида якоря для надувной лодки должен быть не менее 4 килограммов.

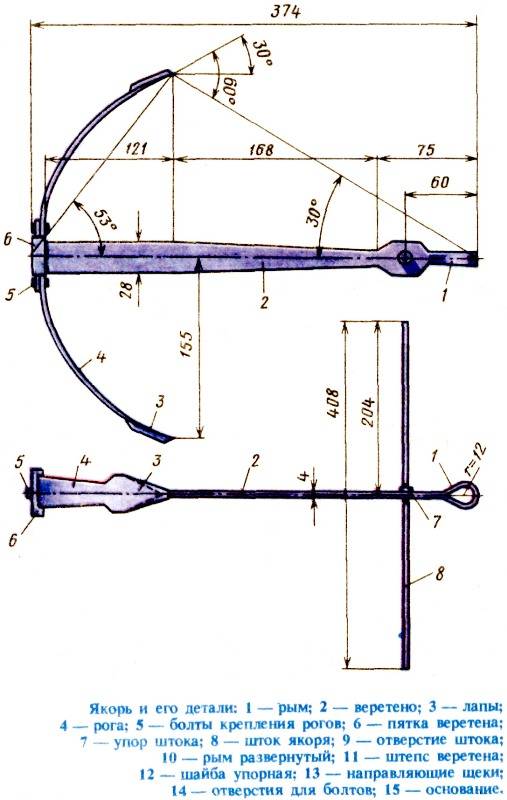

Адмиралтейский – существование подобных якоре отмечается ещё до нашей эры. Своим названием данная конструкция обязана испытаниям Британского Адмиралтейства в 1980 году.

Классическая конструкция представляет собой стальной кованый якорь со скобой и деревянным штоком.

Основным плюсом является надёжное и крепкое удержание. Но, не смотря на этот факт, существует и масса минусов.

Этот якорь отличается высокой громоздкостью и представляет немалую угрозу для самого судна и проходящих мимо судов. В случае применения в районах с изменяющимся ветром или течение часто происходит разрыв цепи.

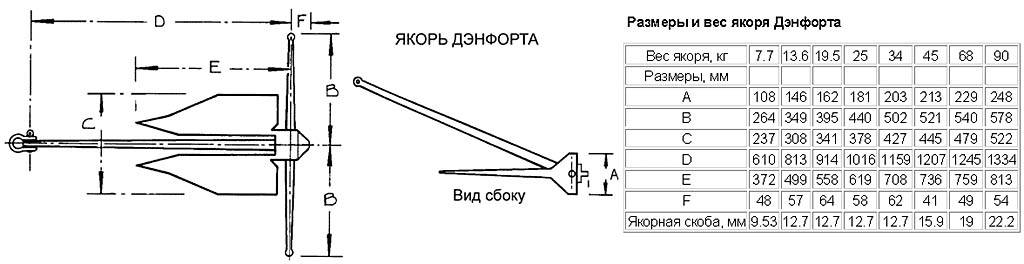

Якорь Дэнфорта – схожий по принципу работы с якорем Холла, при этом отличается от него конструктивным исполнением, гораздо более сближенные лапы и наличие штока у тренда, предотвращает падение якоря на бок при соприкосновении с грунтом, выступая как стабилизатор.

Наибольшую популярность у рыболовов приобрели:

• Якорь-кошка.
• Модель Курбатова.

Неоспоримыми преимуществами использования первой модели можно назвать универсальность использования на любом типе грунтового покрытия.

Единственный недостаток — сравнительно малый вес что в свою очередь затрудняет использование при сильных порывах ветра. Для увеличения надёжности применяются дополнительные утяжелители.

Определённые недостатки имеются и у якоря Курбатова. В случае применения на каменистых типах грунта потребуется дополнительное укрепление конструкции.

Установка чеки

Чека

Несложно смастерить чеку самостоятельно. Достаточно согнуть лесу и проволоку таким образом, чтобы они стали круглыми. Подойдет и хомут из полимера, продающийся в строительных магазинах. Когда требуется повысить сопротивление на разрыв, рекомендуется сделать несколько чек. Как правильно устанавливается чека:

1. Скользящим креплением. Действовать следует резко. Если все манипуляции будут неспешными, лодка займет неправильный курс. При данном способе разрывная способность составит не более 15 кг.
2. Фиксированным крепежом.  Получается мощность на разрыв в 2 раза больше — чека гарантировано не разорвется при сносе судна. Для разрыва чеки надо задействовать навесной лодочный двигатель.

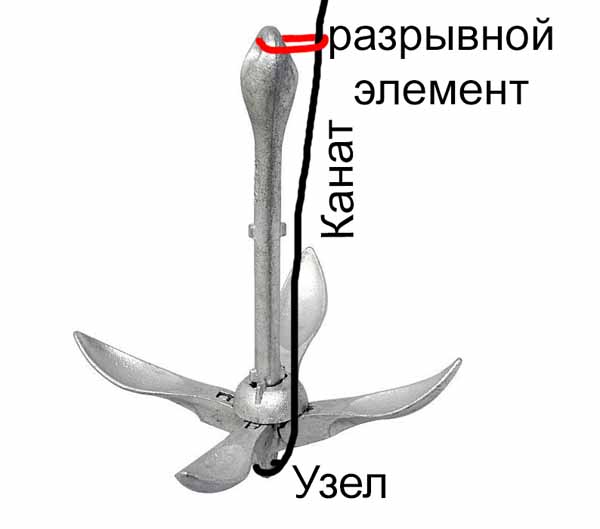

Как уберечь якорь от утопления?

Просто изготовить или приобрести хороший якорь далеко не достаточно, нужно уметь правильно его использовать. Фиксация плавсредства в одном положении на воде во время сильных ветров или течении — мероприятие, требующее определённых навыков.

Так как самым популярным устройством для ПВХ лодок является якорь-кошка. то специалисты рекомендуют привязывать подобное приспособление за нижнюю петлю. Для удерживания груза используют тонкую стяжку или верёвку – тогда в случае зацепления за корягу или камень можно резким рывком оборвать верхнее крепление

Самое важное это правильно выбрать диаметр верёвки иначе её придётся обрезать совместно с якорем

В случае очень сильного течения рекомендовано использование двух изделий установленных на корме и носу плавсредства. При этом лодка должна располагаться строго по течению. В противном случае правильно определить точное нахождение насадки не получиться. Естественно, существует возможность размещения ПВХ лодки и против течения, но в таком случае используют дополнительные утяжелители.

Установка плавсредства вдоль потока реки проводится с заходом против течения слегка выше места дислокации, после чего якорь опускается на дно. Стравливать верёвку необходимо в зависимости от силы течения и веса изделия. При установке лодки на двух якорях второй опускается только после натяжения верёвки по течению.

Как видно, изготовление самодельного якоря для надувной лодки ПВХ не составляет особого труда, а также не требует наличия чертежей и глубоких познаний в данном вопросе. Рациональный подбор массы и материала для изготовления изделия, а также его грамотная установка дают возможность рыболову заниматься своим любимым хобби, а не тратить время на удержание плавсредства в неподвижном состоянии.

Делаем якорь для лодки ПВХ своими руками — чертежи, схемы и советы

Любителям рыболовли ну никак не обойтись без лодки. А любая лодка не может быть без якоря. Это известно всем. Но что же делать, если денег на его покупку не хватает, или негде купить?

Все очень просто – сделать приспособление самостоятельно. А если пользоваться чертежами, то этот процесс не заберет много времени.

Какие виды бывают

Существует огромное количество видов якорей, которые используются владельцами ПВХ лодок, однако для начала разделим якоря на заводские и самодельные:

1. Самодельный якорь — это сделанная своими руками модель. Сюда же можно обобщить всех используемые рыбаками в качестве якоря грузы. Якорь может быть вылит своими руками из свинца или чугуна, а может быть создан путем сваривания нескольких металлических деталей. Главное, это компактность, увесистость при относительно небольшом размере и цепкость ко дну. Еще под самодельным якорем подразумеваются инородные грузы, которые и близкого отношения к настоящим якорям не имеют. Например, мешок с камнями, кирпичи, любая железка, находящаяся под рукой и привязанная к веревке и т.д.

   Самоделка-болванка

2. Заводской якорь — это металлическая конструкция, созданная по четкому образцу и соответствующая всем стандартам качества. А они у якоря следующие: компактность, достойный вес при небольшом размере, прочность, четкие, симметричные части конструкции, а также особый нержавеющий металл. (Хотя это необязательно, так как металлы для изготовления конструкций используют абсолютно разные).

С выбором и классификацией покупных якорей все гораздо сложнее. И о них речь пойдет дальше.

Разновидности самодельных якорей

Рыбачить на большой воде без якоря не получится, так как сильный ветер или течение может понести лодку. Существует несколько вариантов исполнения подобной оснастки водного транспортного средства. Рассмотрим подробности каждой конструкции.

Простой разборный якорь

Для того чтобы сберечь свободное место при транспортировке надувной лодки можно создать разборную конструкцию. К особенностям создания подобного устройства можно отнести:

Небольшая трубка из нержавеющей стали, диаметр которой 25 миллиметров, и длина 270 мм

Следует уделять внимание трубе с большей толщиной стенок, так как она станет основой конструкции. Следующим шагом можно назвать приваривание на конце выбранной трубы втулку, диаметр который также 25 мм и есть резьба М12

Для того чтобы якорь цеплялся за дно следует провести приваривание лап, которые изготавливают из полосок нержавеющей стали толщиной 4 мм, длиной 260 мм и шириной 40 мм. Края стальных полосок следует обработать при помощи наждачной бумаги. Лапы надеваются на шток, после чего проводится их фиксация при помощи гайки М12

Этот момент определяет возможность разбора конструкции. На гайку наваривается кольцо, с другой стороны трубы также создается кольцо для канат.

Результатом проведенной работы станет конструкция, которая имеет вес около 1,6 кг. Для того чтобы существенно повысить устойчивость лодки во время шторма можно в шок залить около 2-х кг металла.

Курбатовский якорь

Также довольно большой популярностью пользуется Курбатовский якорь. Для его изготовления понадобится следующее:

• листовой металл, толщина которого должна быть не менее 3 мм;
• проволока из стали, диаметр которой должен быть не менее 8 мм;
• кусок металлического прута длиной около 12 сантиметров.

Конструкция будет неразборной и иметь раздвоенное веретено и одну лапу. Вес составит примерно 2 кг, чего во многих случаях достаточно для стабилизации лодки во время ветра или сильного течения.

Всю работу можно разделить на следующие этапы:

1. Сначала нужно сделать веретено из проволоки. При этом к верхней части конструкции приваривается планка.
2. Следующим шагом является привязывание фиксирующей планки к штоку. Именно этот момент определяет то, что лапа будет после опускания на дно якоря разворачиваться. Этот момент позволяет обеспечить стабилизацию лодки на воде.
3. К концам веретена у штока приваривается полоска металла. Это делается для того, чтобы поддерживать созданные лапы в рабочем положении.

Следует довольно много внимания уделить качеству сварного шва.

При погружении якорь может довольно сильно удариться о дно, что может привести к повреждению конструкции. Сварные швы восприимчивы к ударным нагрузкам.

Якорь Кошка

Существует достаточно много различных моделей лодок, при изготовлении которых используется ПВХ. Для лодки из ПВХ длиной 3-4 метра отличным выбором становится якорь-кошка. Довольно часто проводится изготовление разборного варианта. Изменить положение лап можно при помощи муфты, которая может скользить по созданному веретену и стопорится в определенном положении.

Как поймать больше рыбы?

1. Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
2. Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие наши статьи на сайте.

К другим особенностям конструкции можно отнести:

• для предотвращения обрыва лап их закрепляют на штоке при помощи шплинтов;
• при необходимости освобождения конструкции на момент ее застревания проводится срезание шплинтов;
• шарнирное крепление лап внизу конструкции позволяет существенно повысить ее компактность.

Рассматриваемая конструкция имеет относительно небольшой вес, что определяет возможность ее использования только в безветренной погоде. Если сильное течение или ветер, то приходится существенно утяжелять прибор.

Модель пирамидальной формы

При изготовлении якоря пирамидальной формы следует использовать твердый свинец. Изготовить рассматриваемую форму можно при использовании листового металла, который сваривается между собой. Для существенного укрепления конструкции проводится наваривание проволоки по периметру. После этого созданную форму закапывают в приготовленную яму в земле и заливают свинцом.

Плавкость свинца определяет то, что сделать его пластичным можно самостоятельно при использовании обычного оборудования. До того момента, пока свинец не остыл, проводится ставка проволочной проушины. Свинец можно собрать из старых аккумуляторов.

Как использовать масло?

Масло периодически льется с наветренного борта. С того же края подвешивается смоченная в нем швабра.

Есть и другой способ, более экономный. В мешке из парусины или же банке из металла делаются отверстия, в которые закладывается раскрошенная пробка, ветошь или пенька. Внутрь заливается масло. Затем емкость закрывается, мешок завязывается, крепится к якорному канату и травится.

Также через плавучий якорь продевается линь, чтобы оба конца были на судне. Затем к линю крепится мешок или банка. Их надо передвигать к якорю на расстоянии нескольких метров от него. Опустевший мешок или банка вытаскивается на судно и вновь заполняется маслом. Для линя на плавучем якоре рекомендуется запастись блоком. Мешок или банка подвешиваются к канату для якоря в качестве поплавка на такой высоте, чтобы они смогли достать до волны. Масло, вытекая из банки или мешка, покрывает водную гладь пленкой.

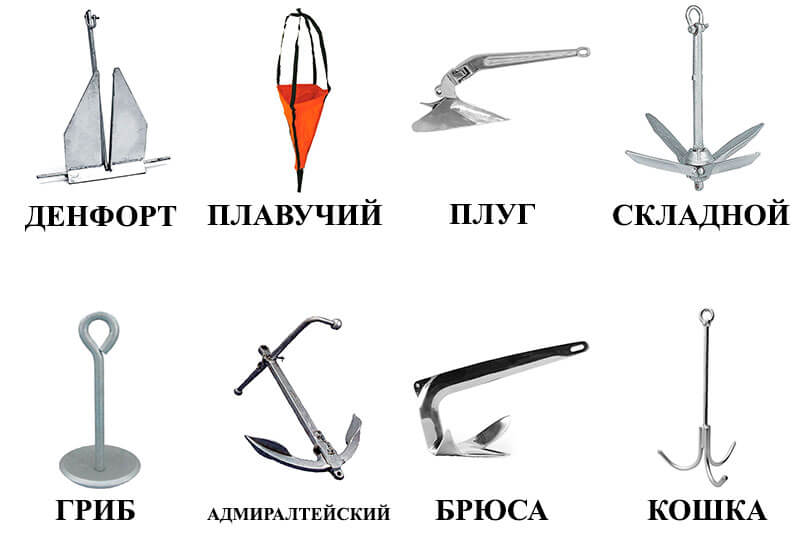

Разновидности якорей

Существует несколько разновидностей якорей, имеющих конструктивные особенности. Используя чертежи, для лодки из ПВХ можно сделать своими руками такие якоря:

• Холла;
• Курбатова;
• Денфорта;
• Портера;
• Нортилла;
• вильчатый;
• адмиралтейский;
• грибовидный;
• якорь-кошку;
• якорь-гриб.

Каждая разновидность обладает и преимуществами, и недостатками. Также отличается процесс конструирования таких устройств. Полезно ознакомиться с самыми популярными вариантами, а потом определиться: какой вариант будет максимально приемлемым, в процессе изготовления не вызовет ни физических, ни финансовых сложностей.

Простейшая конструкция

Первоначально предлагаем рассмотреть простейшую конструкцию якорного элемента, ознакомиться с процессом его изготовления.

Для того чтобы соорудить изделие, потребуется подготовить материалы:

• трубу из металла (длина должна быть около 27 см, а диаметр – около 2,5 см);
• гайку;
• втулку;
• по два больших и маленьких металлических отрезка;
• два металлических кольца;
• два килограмма свинца.

Процесс создания простейшего якоря осуществляется в такой последовательности:

1. Берут металлическую трубу и на одном из ее концов закрепляют втулку.
2. Из металлических отрезков сооружают «лапы».
3. «Лапы» присоединяют к трубе при помощи гайки.
4. Для увеличения веса в полость трубы засыпают свинец, закрывают полость, чтобы предупредить высыпание свинца в процессе эксплуатации изделия.

Якорь Курбатова

Для создания такой якорной разновидности необходимо иметь в наличии сварочный аппарат и хотя бы минимальный опыт работы с ним.

Предварительно нужно подготовить основные материалы:

• стальной прут;
• стальную проволоку;
• отрезки из металла.

Сначала берут проволоку и создают из нее нечто, похожее на веретено. Это будет основой для якоря. Все остальные элементы будут привариваться к этой заготовке.

Из одного отрезка металла вырезают четырехугольник, а из второго делают пятиугольник, внешне напоминающий домик с крышей.

Поверхность пятиугольника приставляют под углом 90 градусов к середине металлического четырехугольника. Один элемент приваривают к другому и закрепляют на основе. Также к основе прикрепляют стальной согнутый прут, выступающий в данной конструкции держателем якоря.

Якорь-кошка

Для создания такой конструкции потребуются металлический прут и труба. Трубу разрезают на две части, а затем каждую режут дополнительно вдоль, в результате получая полые полусогнутые детали.

С одной стороны каждый из четырех элементов сплющивают, получая в этот раз подобие ковша. Остается все четыре «ковша» прикрепить к металлическому пруту так, чтобы они складывались.

Эта конструкция является легкой, но при этом надежной. Еще одним ее преимуществом можно назвать отсутствие необходимости утяжелять самодельный якорь.

Пирамидальный якорь

Само название этого варианта говорит о том, что берется за основу. Сначала из листов железа сооружается полая пирамида. Во внутреннее пространство заливается расплавленный свинец. В еще горячий свинец вставляют проволоку, которая будет выступать в качестве элемента крепления.

Пирамидальный якорь можно соорудить и иначе. Достаточно вспомнить детскую пирамидку. Ребенок, играя в нее, нанизывает на вертикальную основу кольца. Аналогично сооружается и пирамидальный якорь.

Сначала берут металлическую шпильку с резьбой. Далее нарезают металлические пластины, в центре которых просверливают отверстия. Все подготовленные пластины нанизывают на шпильку, а в завершении конструкция фиксируется при помощи гайки, как на фото.

Преимуществом такой конструкции является возможность регулирования веса якоря. Увеличивать или уменьшать массу можно путем добавления новых пластин или, наоборот, их снятия.

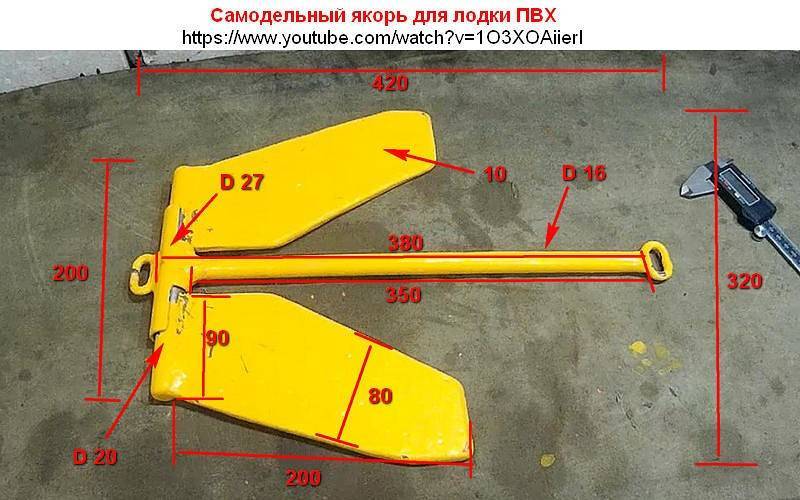

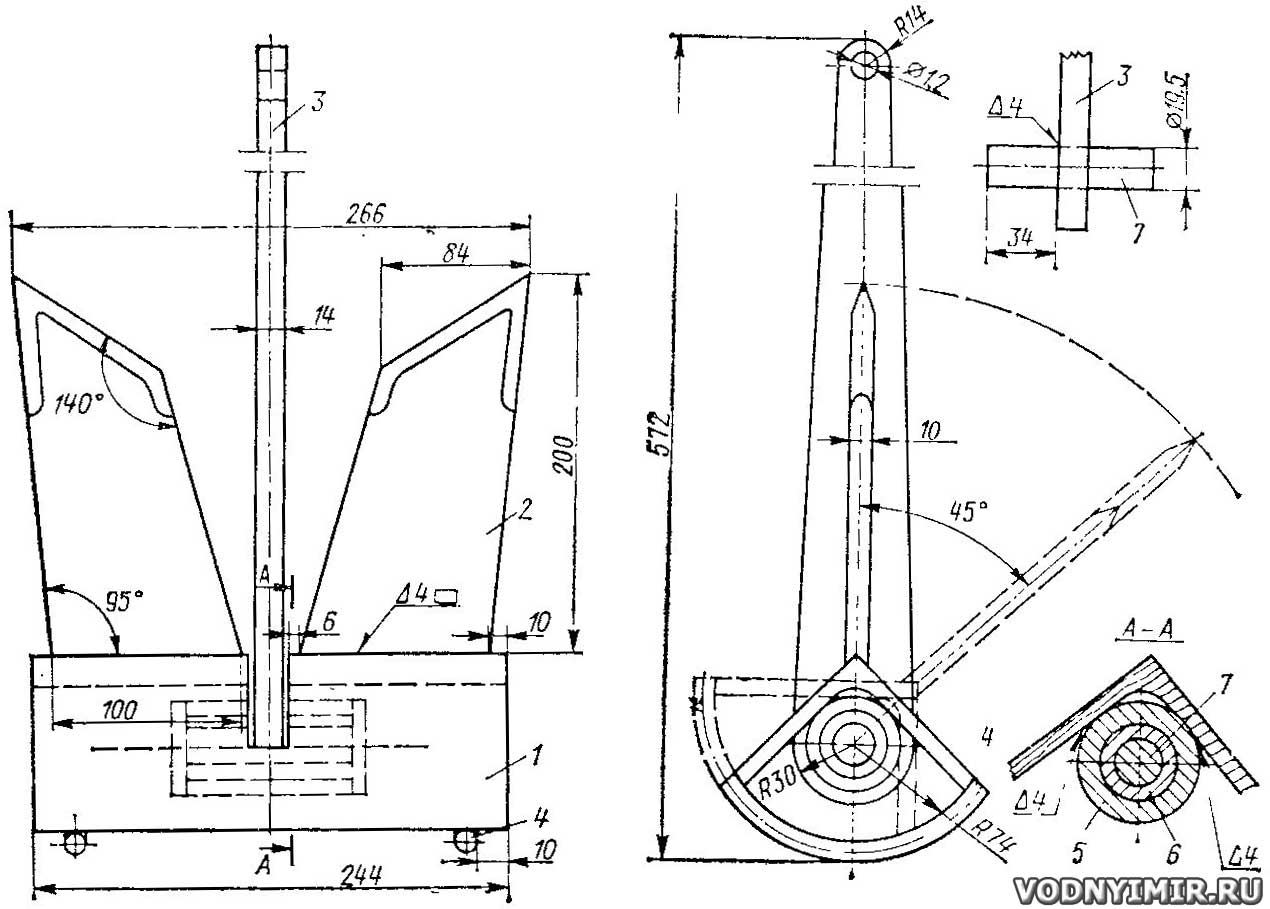

В любом магазине для рыболовов можно приобрести уже готовый якорь для любого типа лодок. Если же нести дополнительные расходы не хочется, то якорь для лодки из ПВХ можно сделать своими руками по уже готовым чертежам. Более подробно о том, как сделать это приспособление, можно узнать из видео.

https://youtube.com/watch?v=8oa9Jgr5ktU%2520
